带保持架双列深沟滚动滚子轴承三维设计

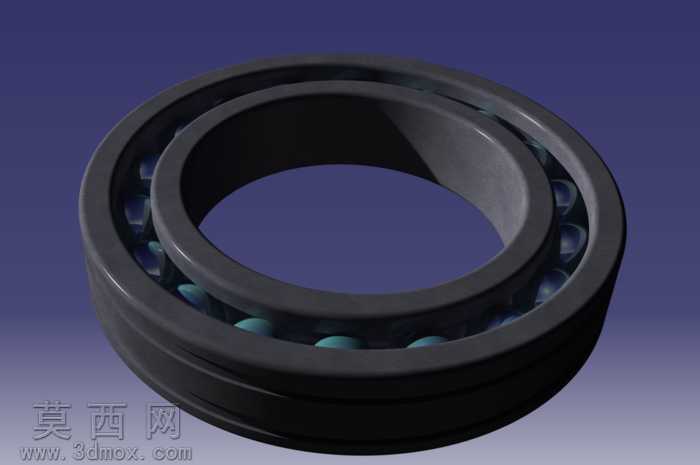

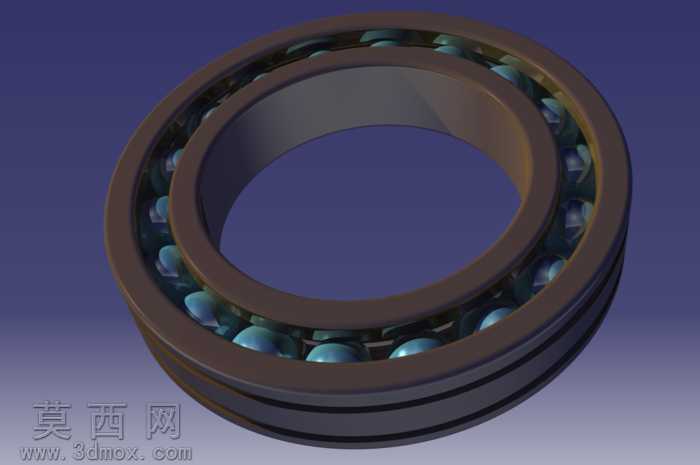

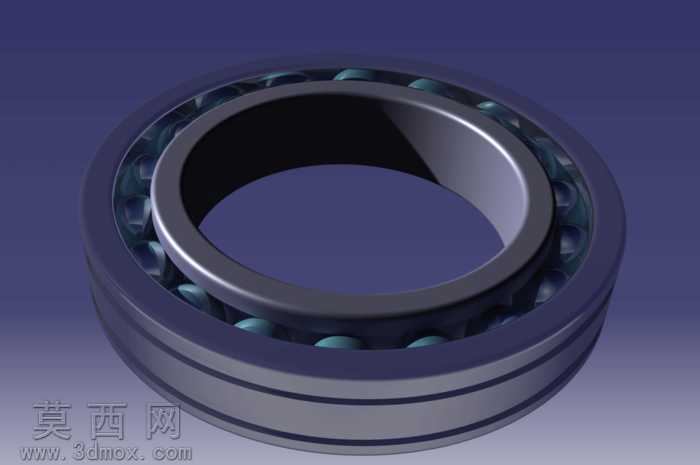

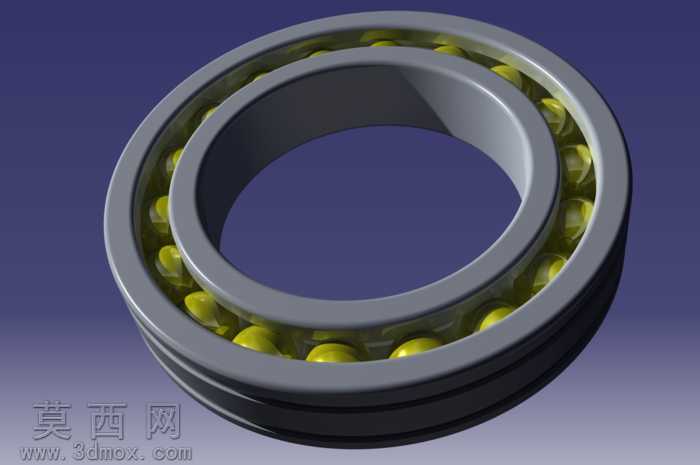

本作品为滚动滚子轴承的三维参数化建模成果，建模过程严格遵循滚动轴承的通用设计规范，完整还原了双列滚子轴承的全部核心结构。建模阶段首先以旋转中心为基准绘制内外圈的截面轮廓，通过回转特征生成轴承内外圈的基础实体，针对内外圈的滚道曲面做了精准的曲率匹配，确保滚道弧度与滚动体的球面曲率完全契合，避免后续装配出现干涉问题。滚动体采用球形滚子设计，按照圆周等距阵列的方式排布在内外圈滚道之间，阵列过程严格计算节圆直径与滚子间距，保证每颗滚子的位置精度，还原真实轴承的滚动体排布逻辑。保持架部分采用兜孔式结构设计，建模时通过布尔运算在保持架基体上开出与滚子尺寸匹配的弧形兜孔，确保每颗滚子都能被稳定限位在对应位置，同时预留出合理的滚动间隙，还原保持架分隔滚动体、避免滚子间直接摩擦的功能属性。材质与渲染阶段，针对不同部件做了差异化的材质参数调整：轴承内外圈采用高碳铬轴承钢材质，调整金属材质的粗糙度、反射率参数，还原淬硬轴承钢表面细腻的哑光金属质感，边缘处做轻微的倒角高光处理，体现机加工零件的工艺细节；滚动体采用轴承钢镀铬的质感表现，调高材质的反光度与光滑度参数，模拟滚子表面高精度研磨后的亮面金属效果；保持架采用黄铜合金材质，调整金属色泽为暖金色，适当降低反射强度，区分与钢质部件的视觉差异。整体渲染采用深蓝色渐变背景，搭配柔和的三点布光，主光源从斜上方投射突出轴承的轮廓层次，辅助光源补光消除结构暗部的死黑区域，轮廓光勾勒轴承外圈的边缘线条，让整体模型的结构层次清晰可辨。设计过程中充分考虑了轴承的实际装配逻辑，所有部件的配合公差都按照机械设计标准做了预留，内外圈的同轴度、滚动体与滚道的配合间隙都经过参数校验，模型可直接用于装配验证、运动仿真演示，也可作为机械设计教学、产品展示的素材使用，完整展现了滚动轴承作为核心旋转支撑部件的结构特征与设计要点。
