阿尔斯通轨道交通车辆支撑构件

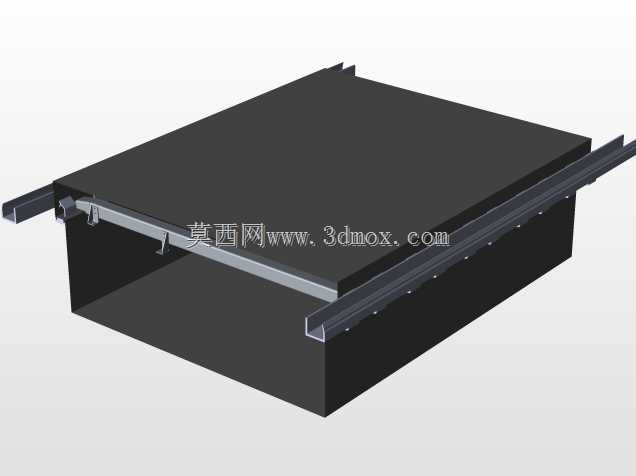

该支撑构件主要应用于轨道交通车辆的车体下部承载场景，承担车载电池盒及配套转换单元的载荷传递功能，是车辆走行部与车载设备安装之间的关键传力结构。在轨道交通车辆的设备布局中，车载电池盒多布置于车体底架区域，运行过程中会承受车辆启停、过弯、轨道不平顺带来的多向交变载荷，支撑构件需要将这些载荷均匀传递至车体主结构，同时避免应力集中导致的结构疲劳失效。

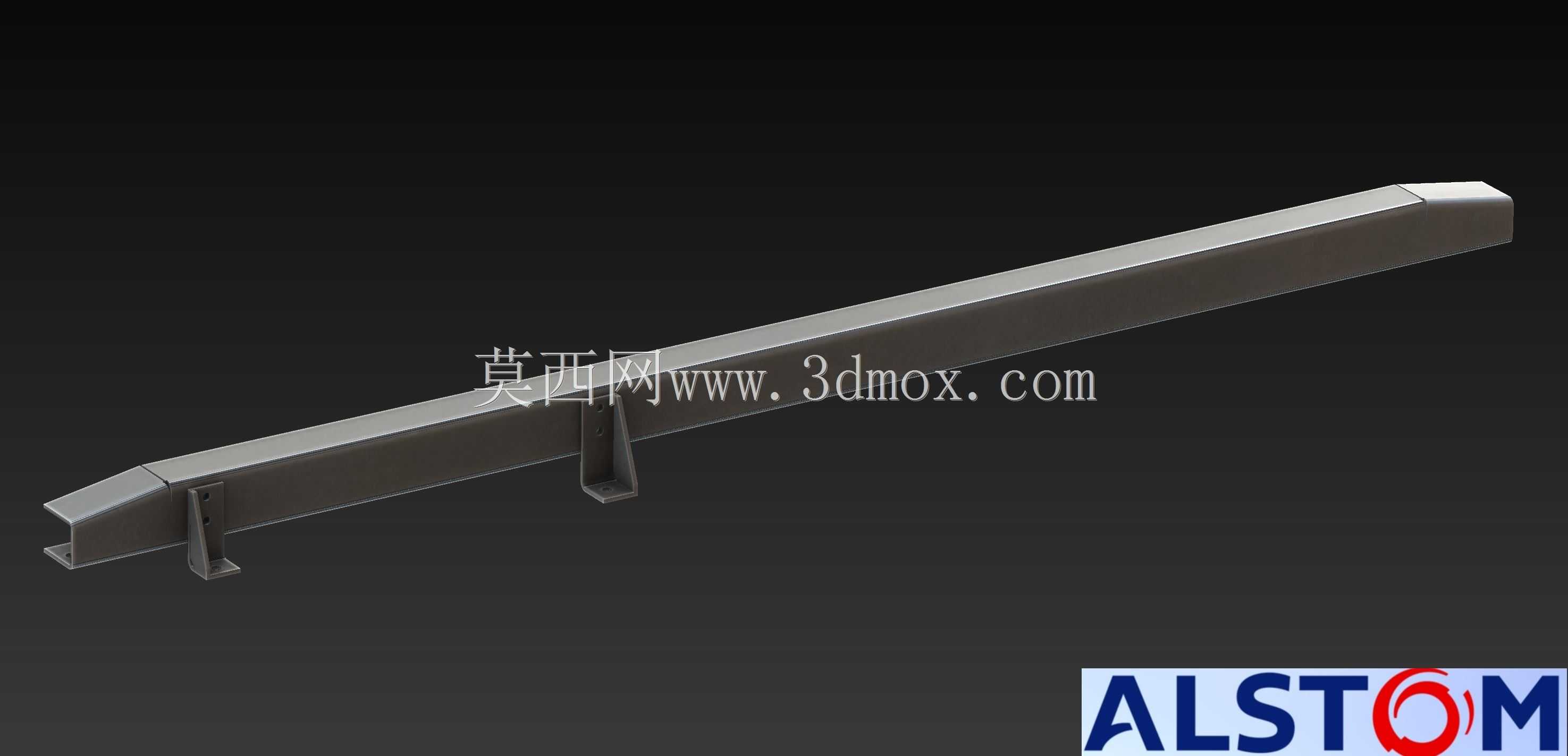

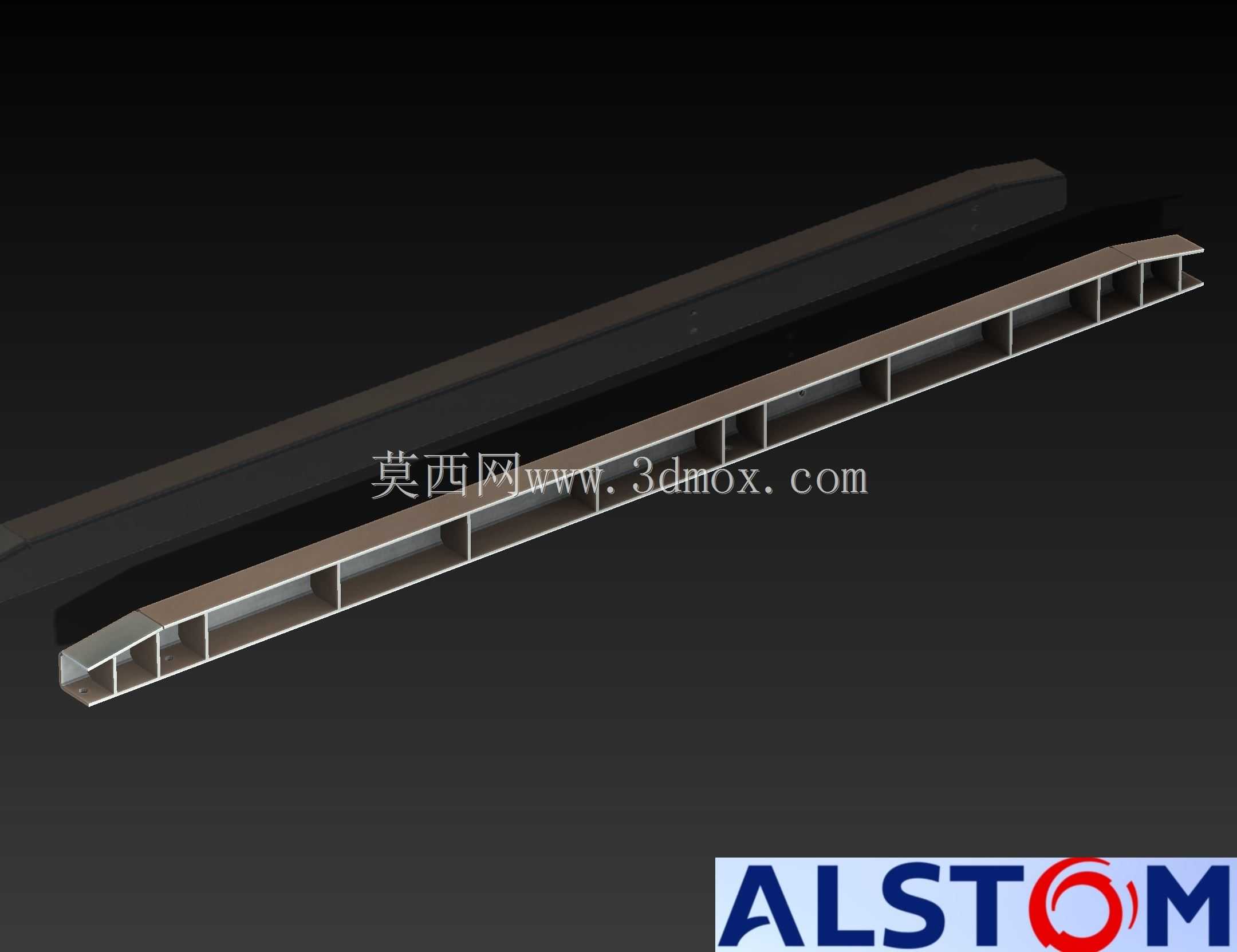

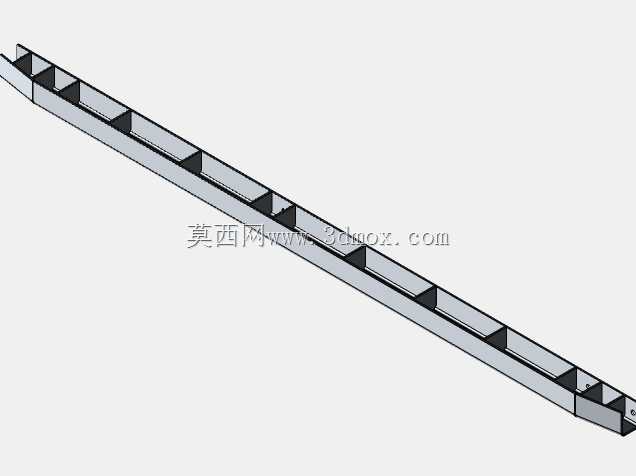

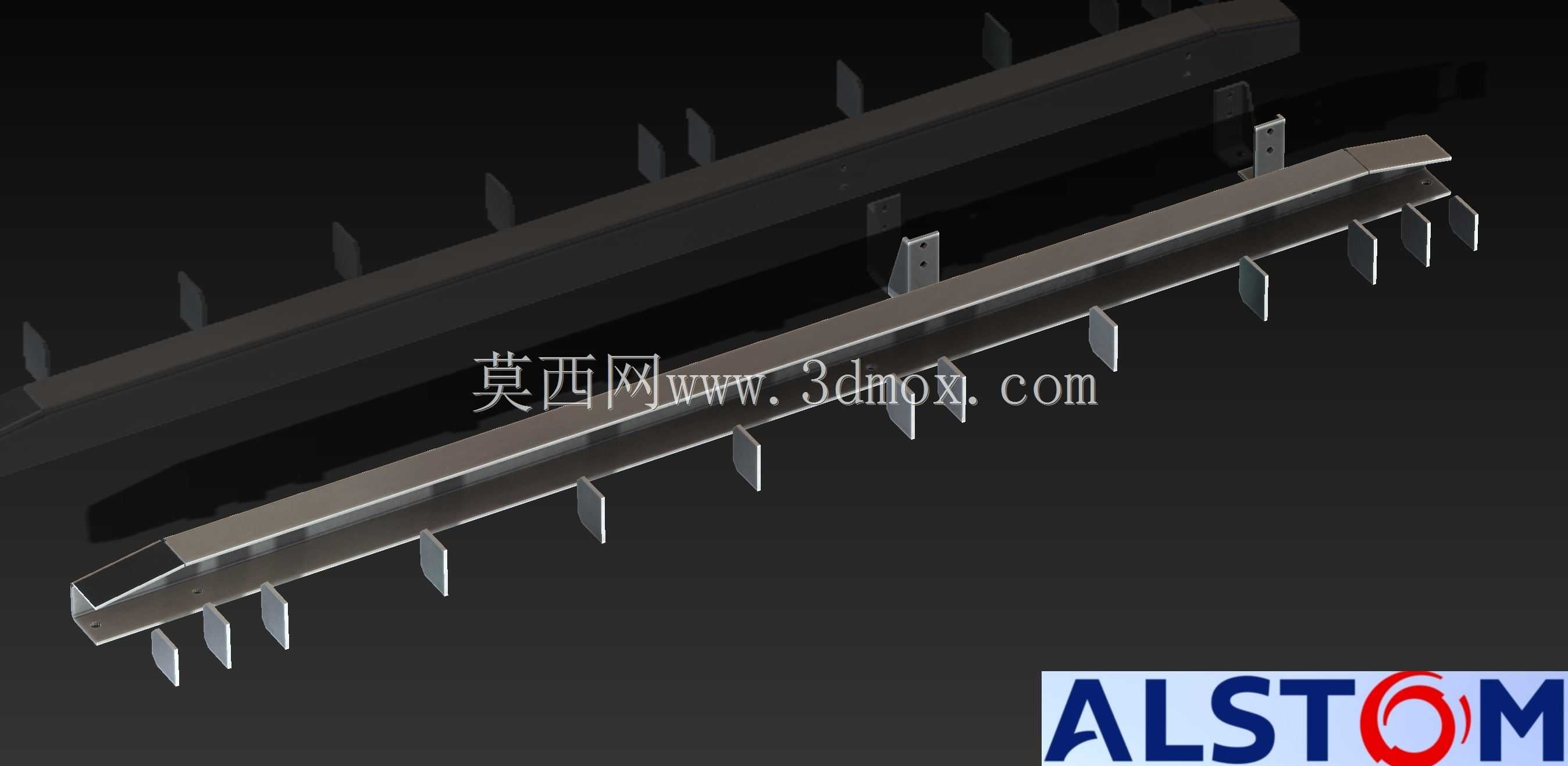

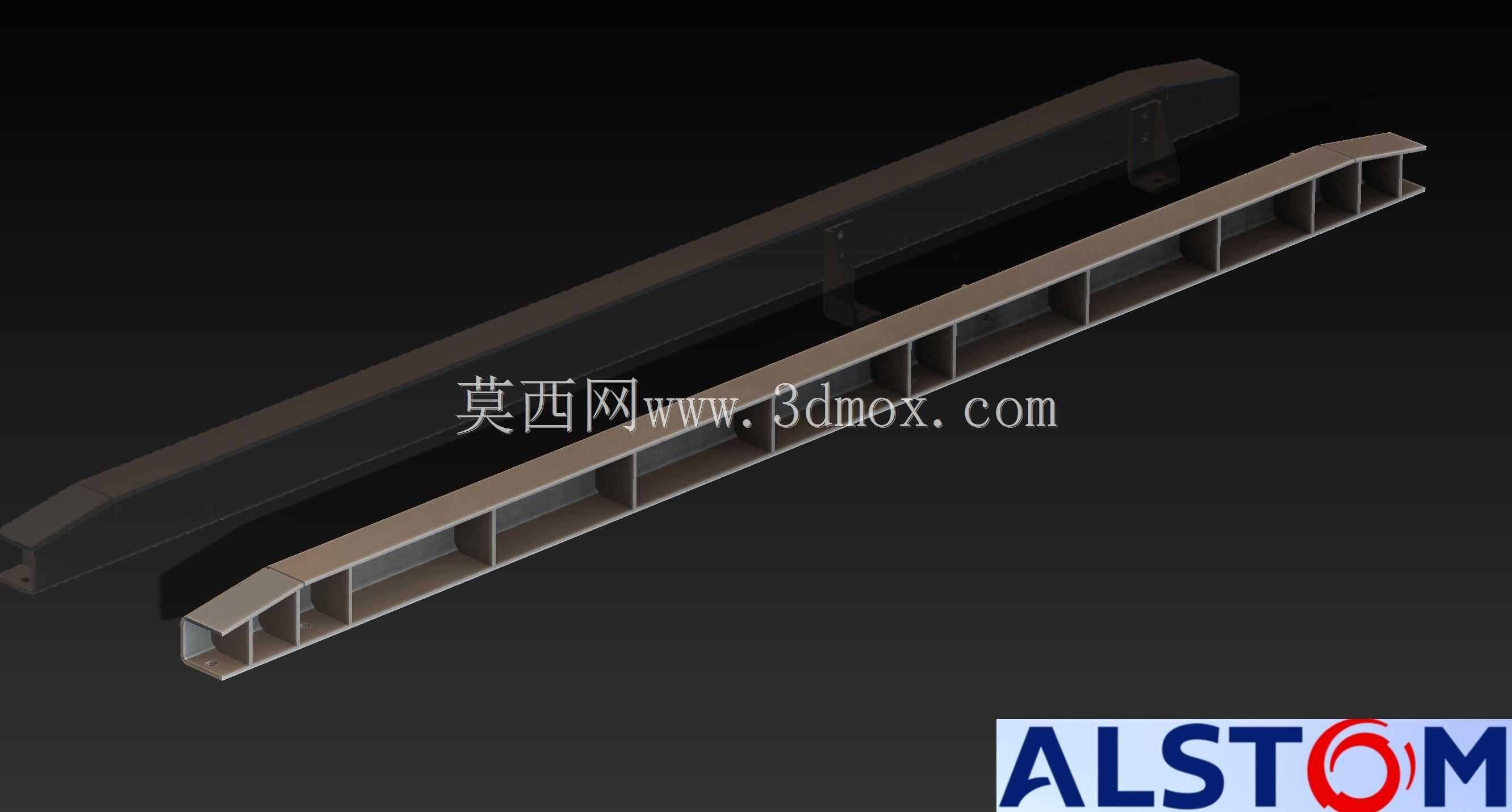

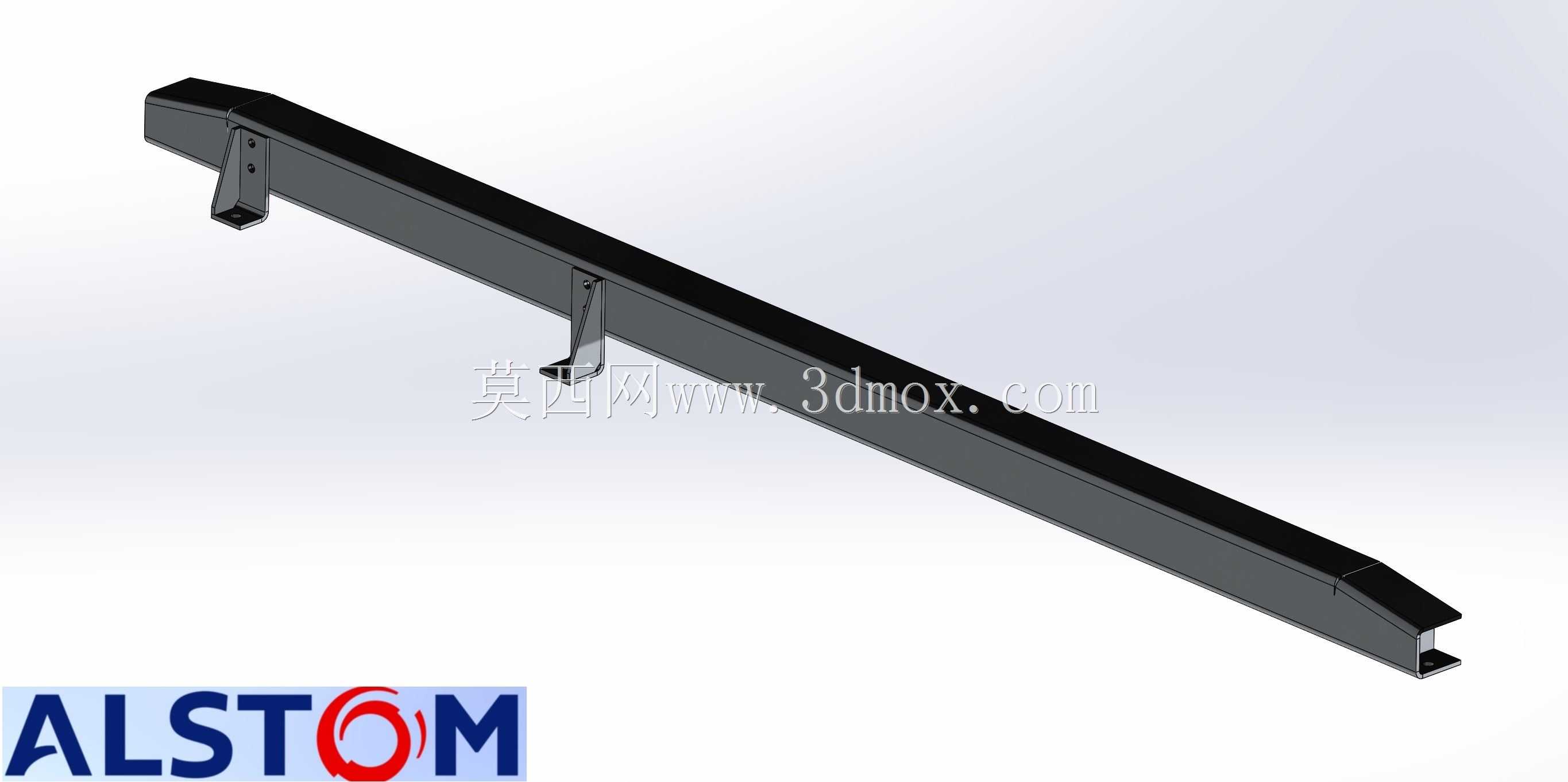

设计阶段优先采用纯钣金制造工艺路线，所有组成零件均通过激光切割完成下料，无需额外的铣削、磨削等二次切削加工，零件下料后直接通过折弯、焊接工序完成组装，大幅减少加工工序与制造成本。结构主体采用单块钢板折弯成型为带多道加强筋的槽型截面，在载荷传递的关键路径位置通过开槽后焊接直角撑板的方式提升局部刚度，相比传统的拼接式支架结构，减少了焊接变形量，同时提升了整体结构的尺寸一致性。

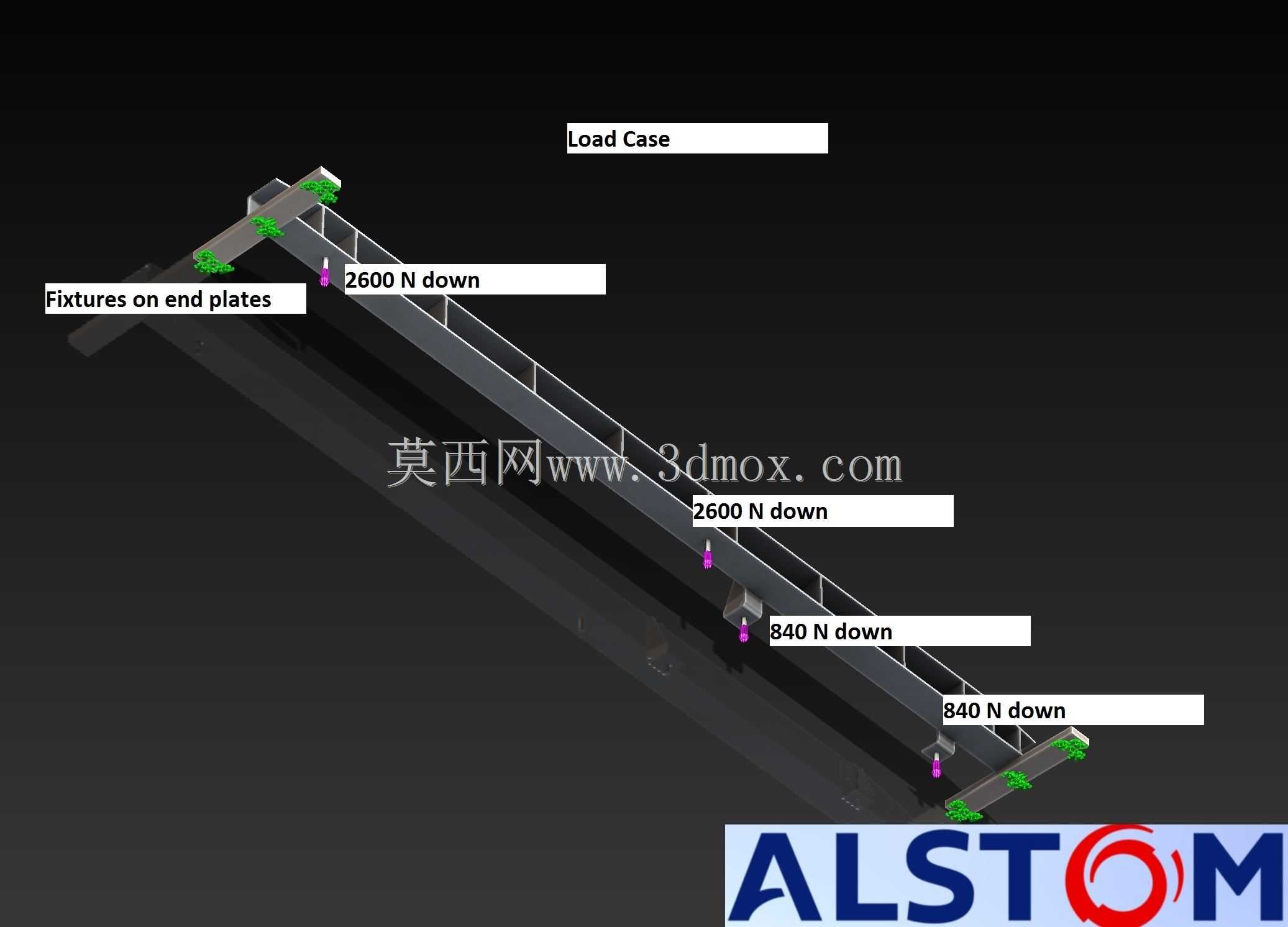

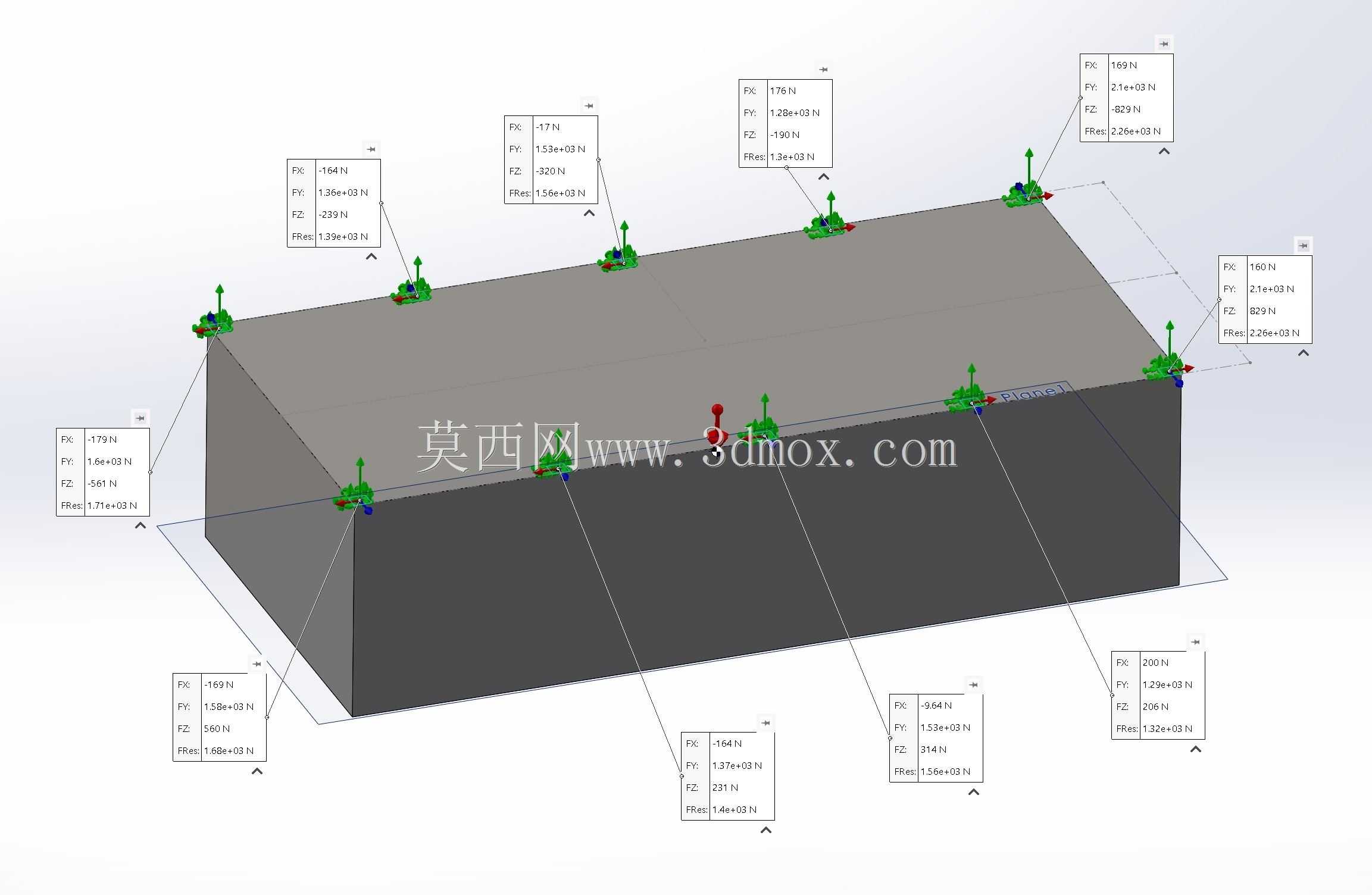

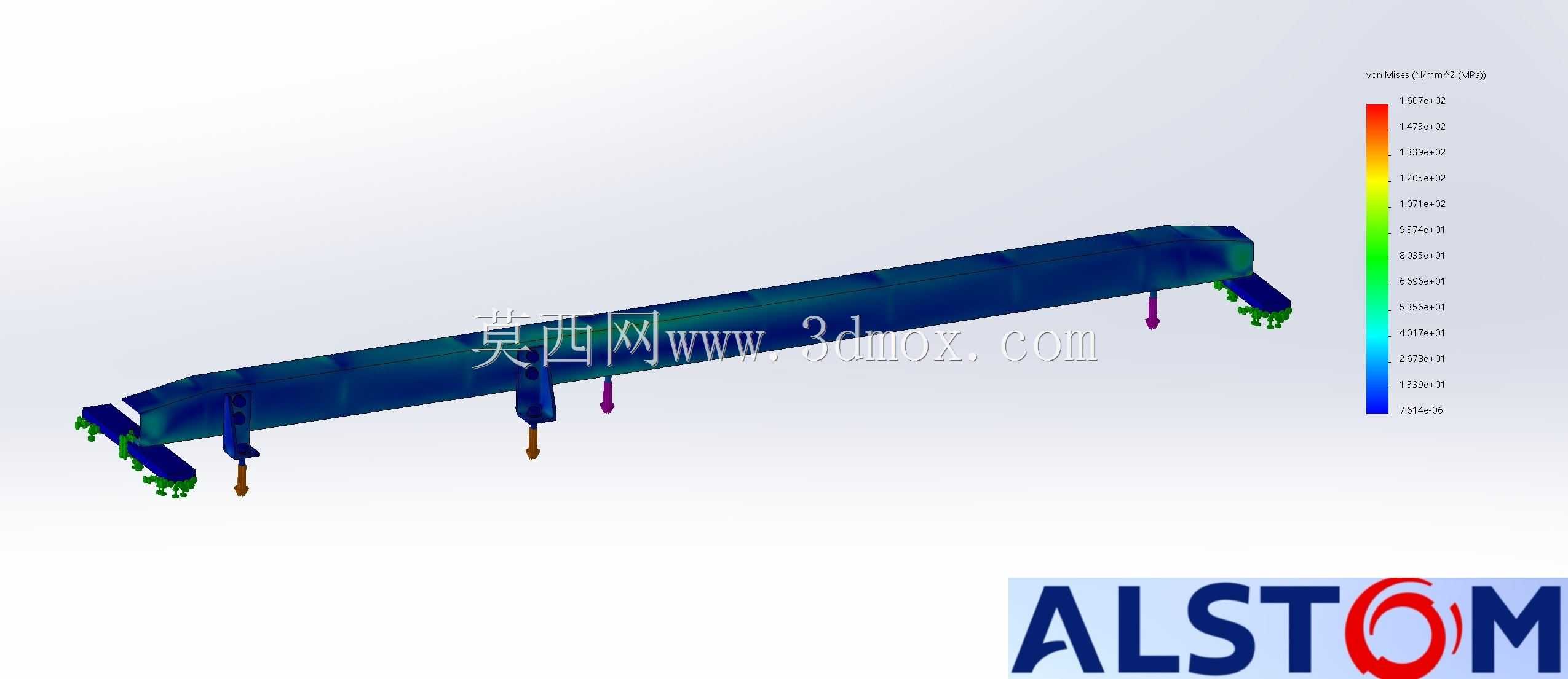

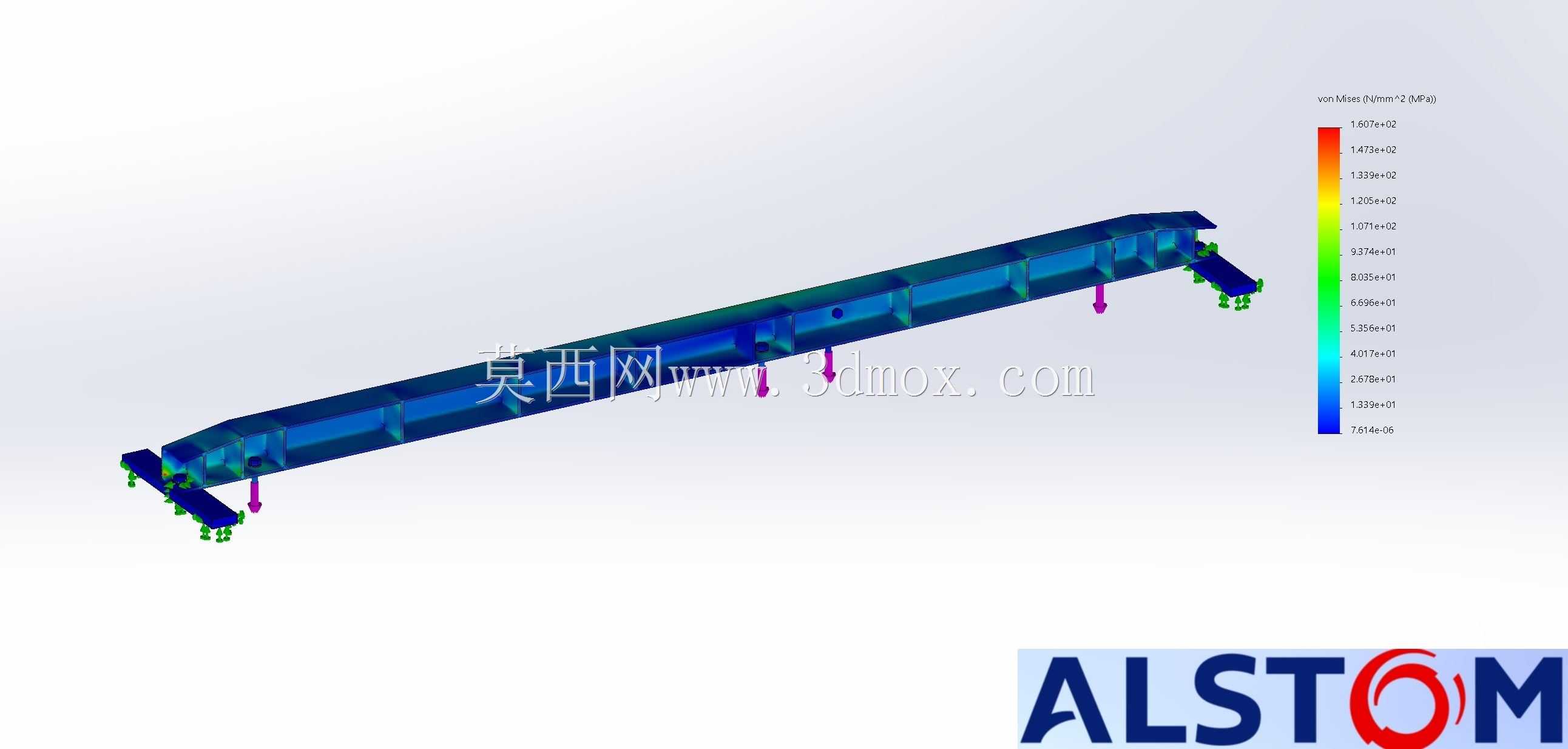

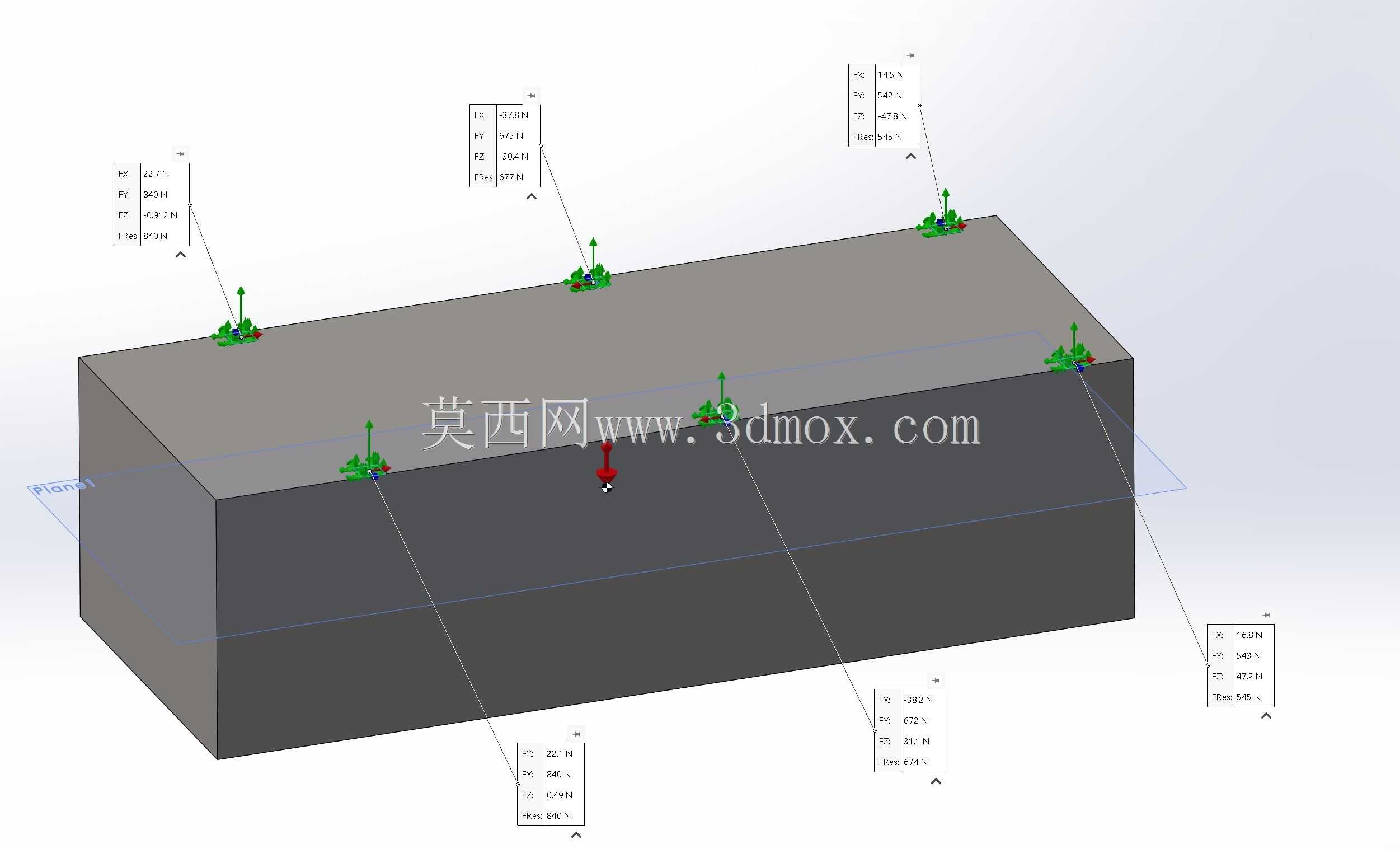

结构的受力优化通过有限元分析完成迭代，载荷工况选取电池盒与配套索具组合工况下的两个最高反作用力作为极限输入，覆盖车辆运行中所有可能出现的支架受力场景。经分析验证，梁体主体区域的平均安全系数高于6，远高于材料屈服强度对应的安全阈值，仅在靠近固定件连接的小区域安全系数为1.5，针对该区域通过局部增加焊接加强筋的方式完成补强，避免局部应力过大导致的结构开裂。

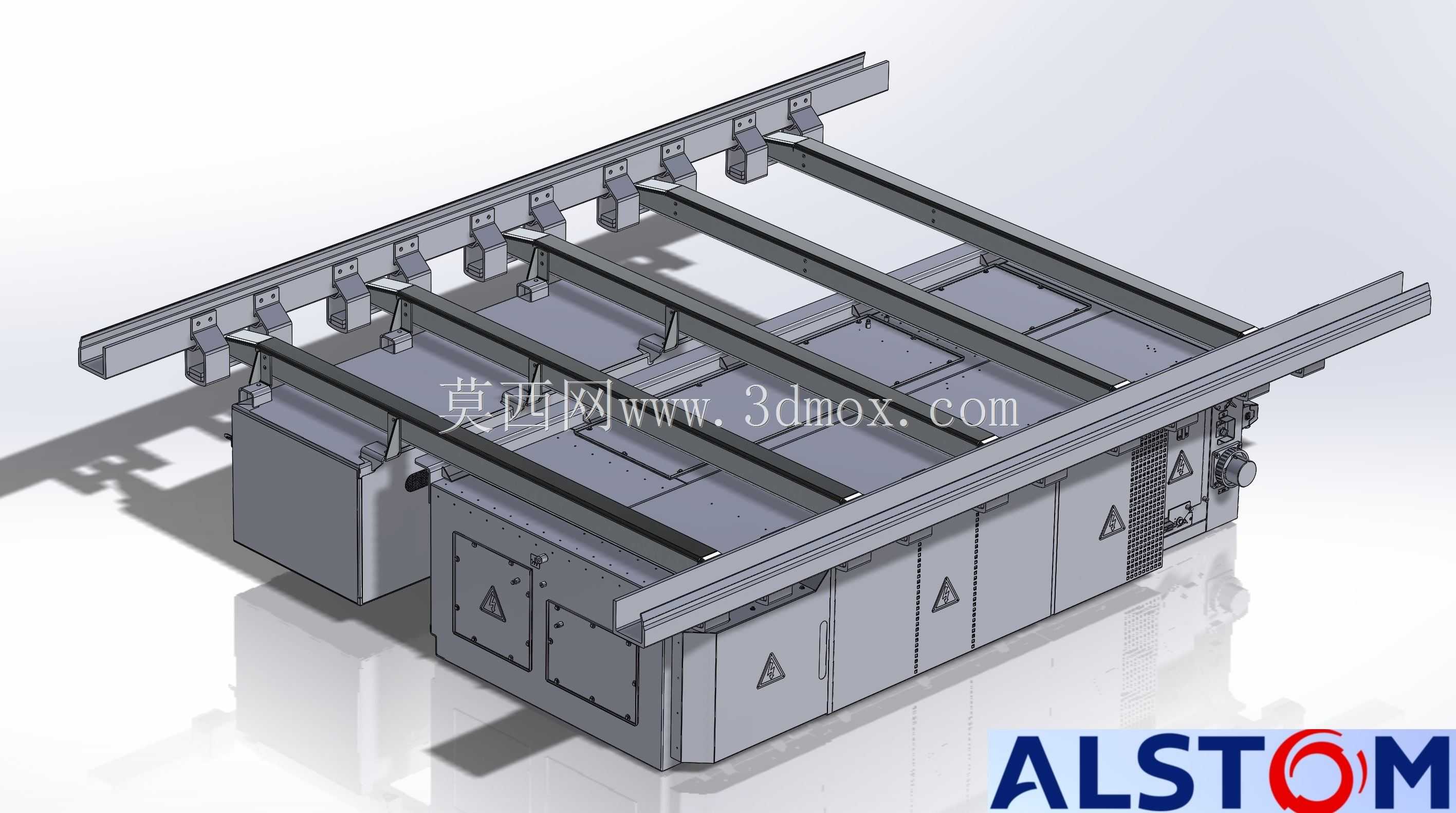

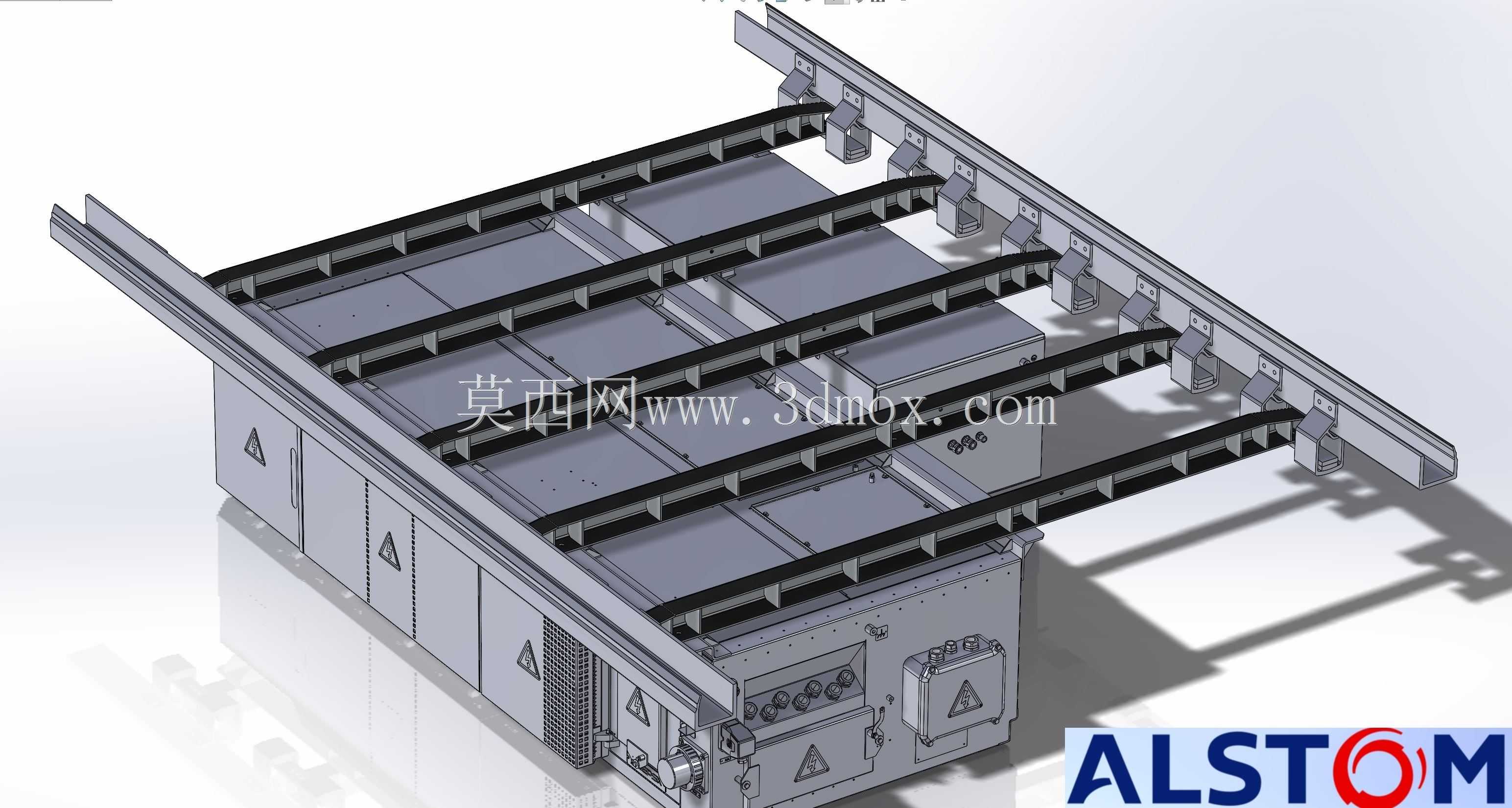

材料选用S275JR结构钢，该材料具备良好的焊接性能与屈服强度，适配钣金折弯与焊接的加工工艺需求。整套支撑组共包含5组完全相同的支撑构件，统一的零件规格降低了备件管理难度，也便于批量加工制造。针对电池盒的具体安装需求，在主支撑构件上额外设计了小型安装支架，通过螺栓连接固定在主支撑上，无需在主支撑上额外焊接多余结构，避免了非承载区域的多余材料消耗，相比初始设计方案整体减重约47%，单套支撑组总重量控制在151kg，有效降低了车辆的簧下重量，提升车辆运行的动力学性能。

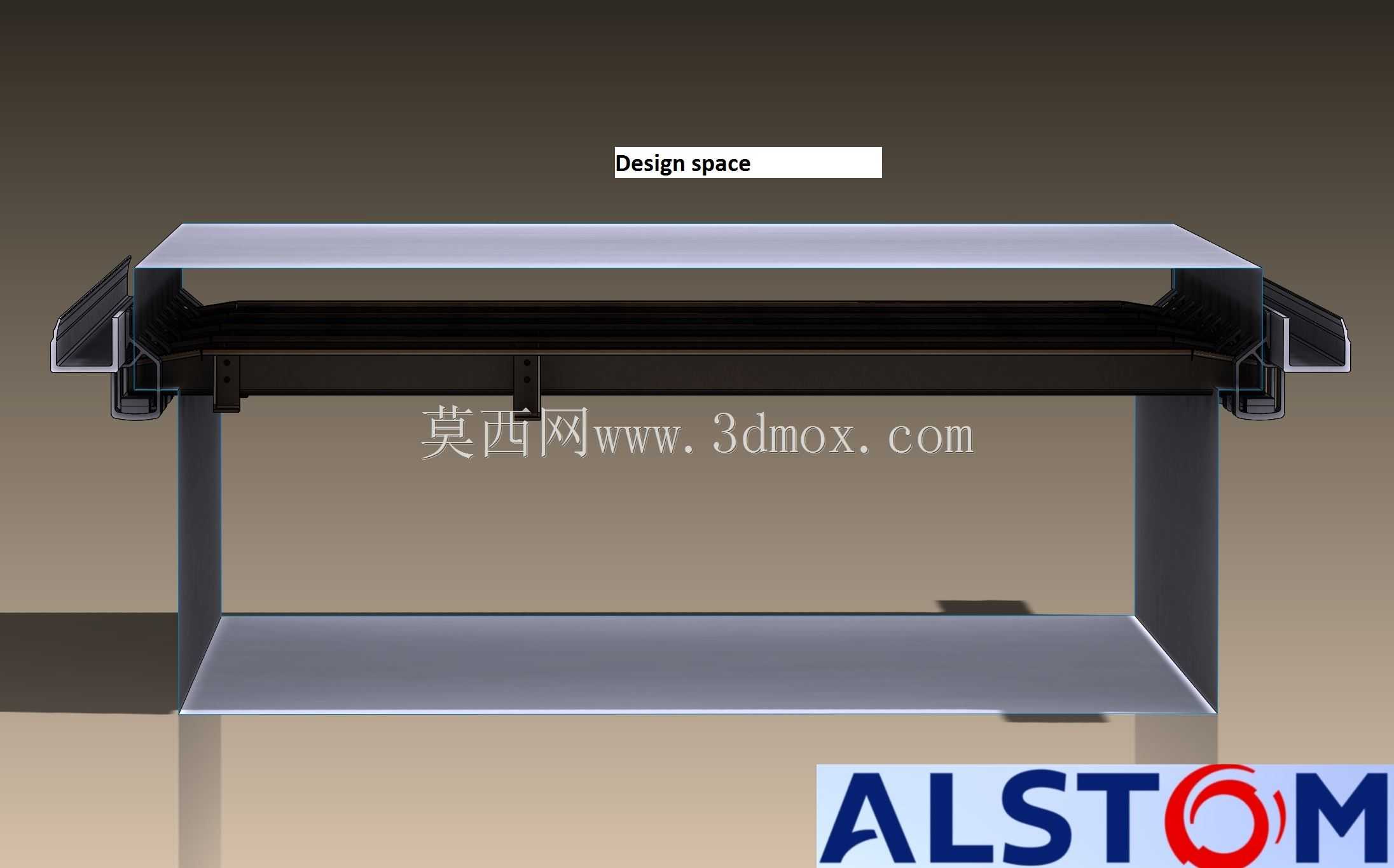

安装边界设计上，支撑构件的两端匹配车体底架的现有安装接口，无需对车体主结构进行额外改造即可完成适配，构件上的安装孔位均采用长圆孔设计，可补偿加工与安装过程中的尺寸误差，降低现场安装的调整难度。构件的截面高度控制在适配底架安装空间的范围内，不会超出车辆下部的设备限界，同时预留了足够的管线布置空间，方便电池盒的线缆走线与后期维护操作。

焊接工艺设计上，所有焊缝均采用间断焊的方式布置在战略传力位置，既保证了连接强度，又减少了焊接热输入带来的结构变形，同时降低了焊接工作量。针对焊接后的应力集中问题，在焊缝端部设计了平滑过渡的切口，避免焊缝起止端的应力突变，提升结构的疲劳寿命。所有安装面在焊接完成后仅需做简单的打磨处理即可满足安装平面度要求，无需额外的机加工工序，进一步压缩了制造周期与成本。
