阿尔斯通轨道交通车辆支撑构件钣金结构

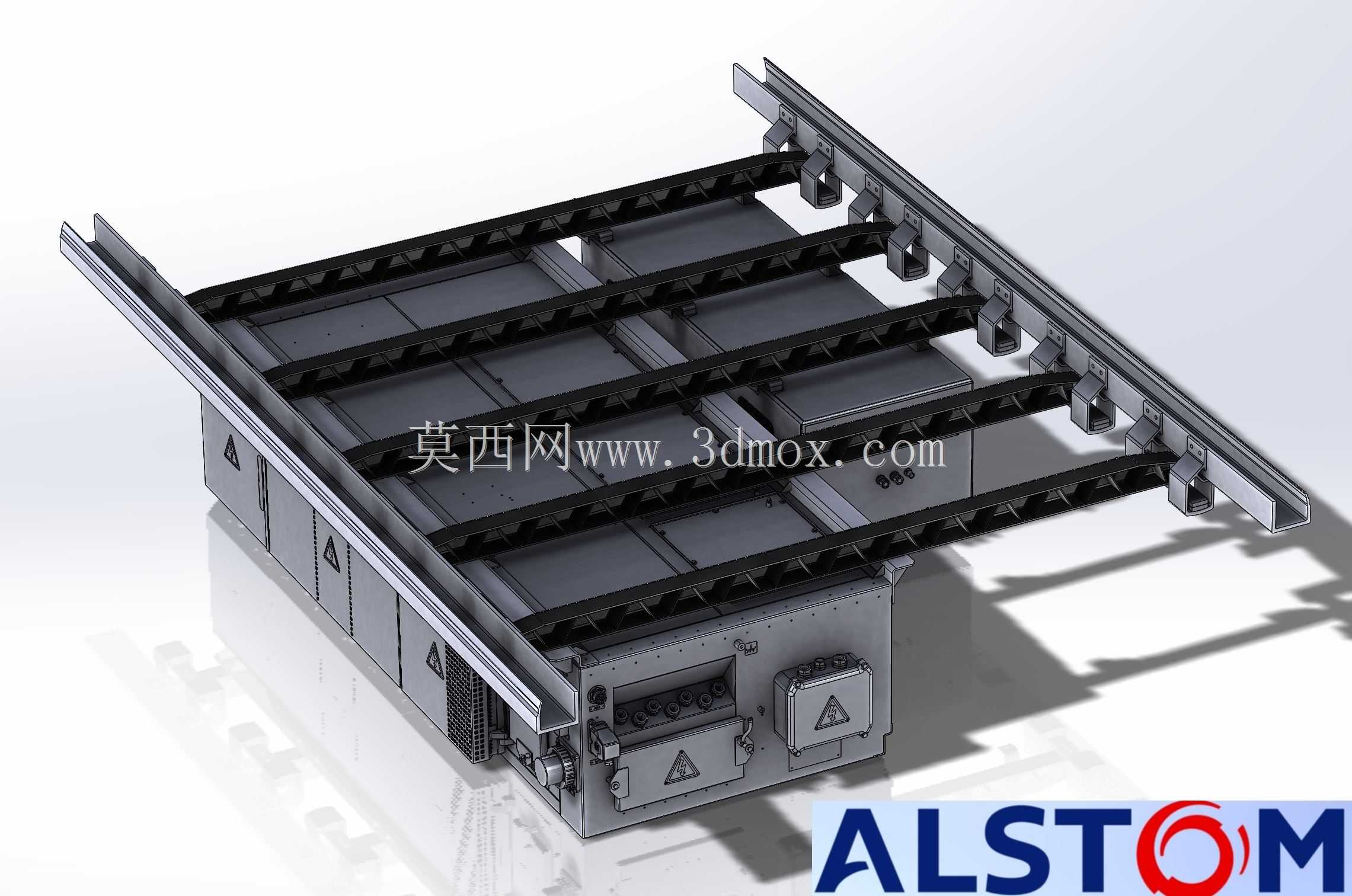

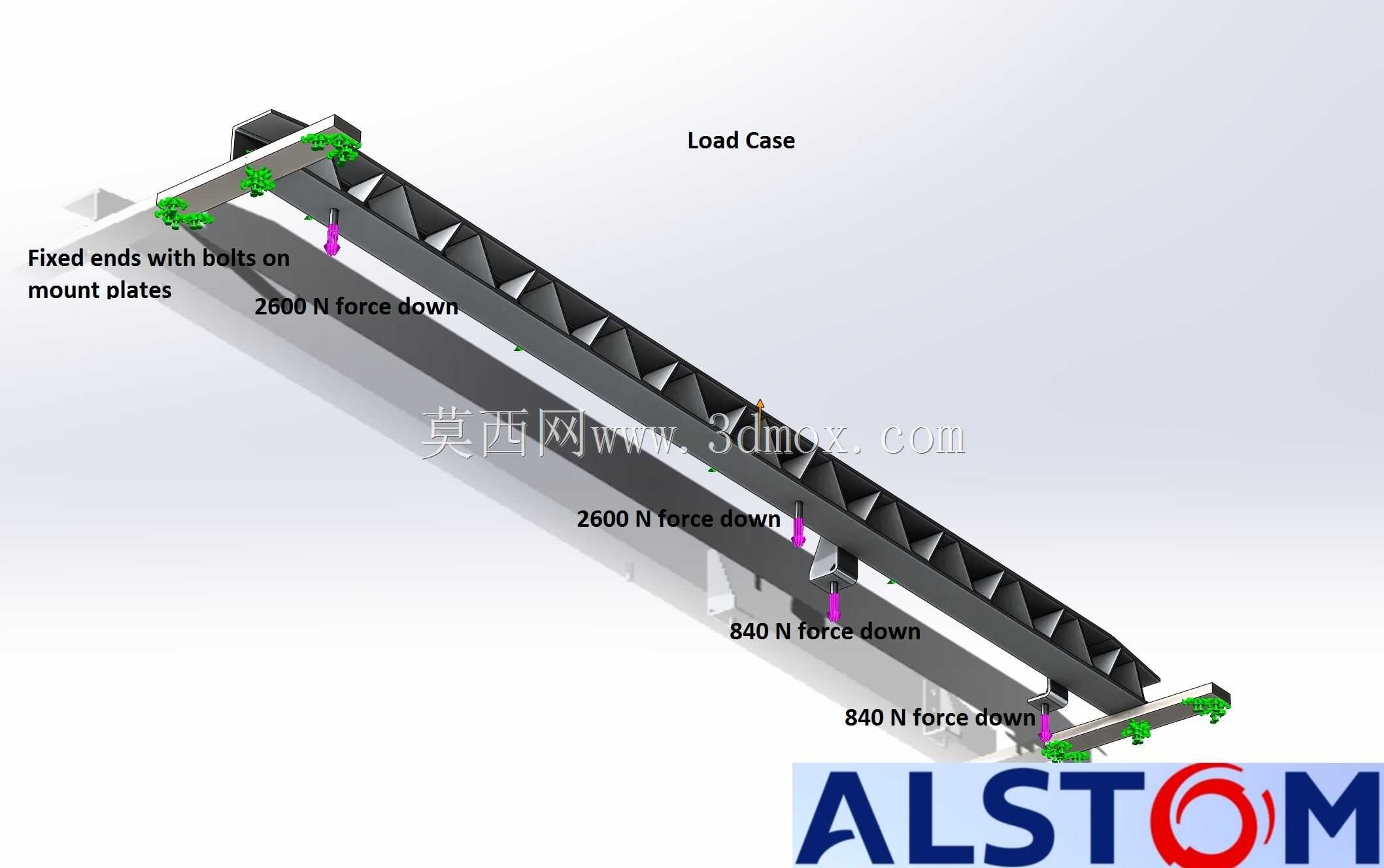

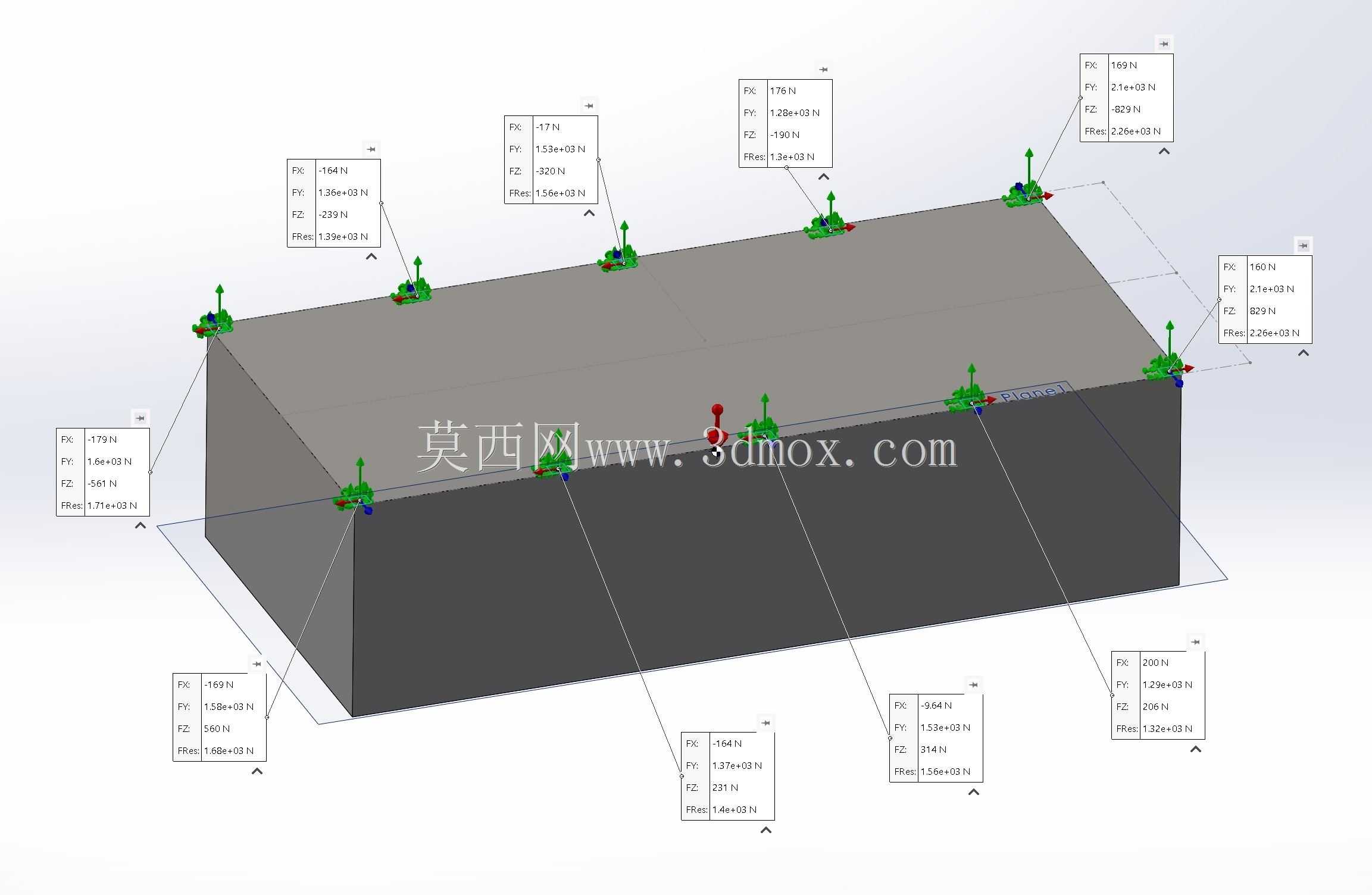

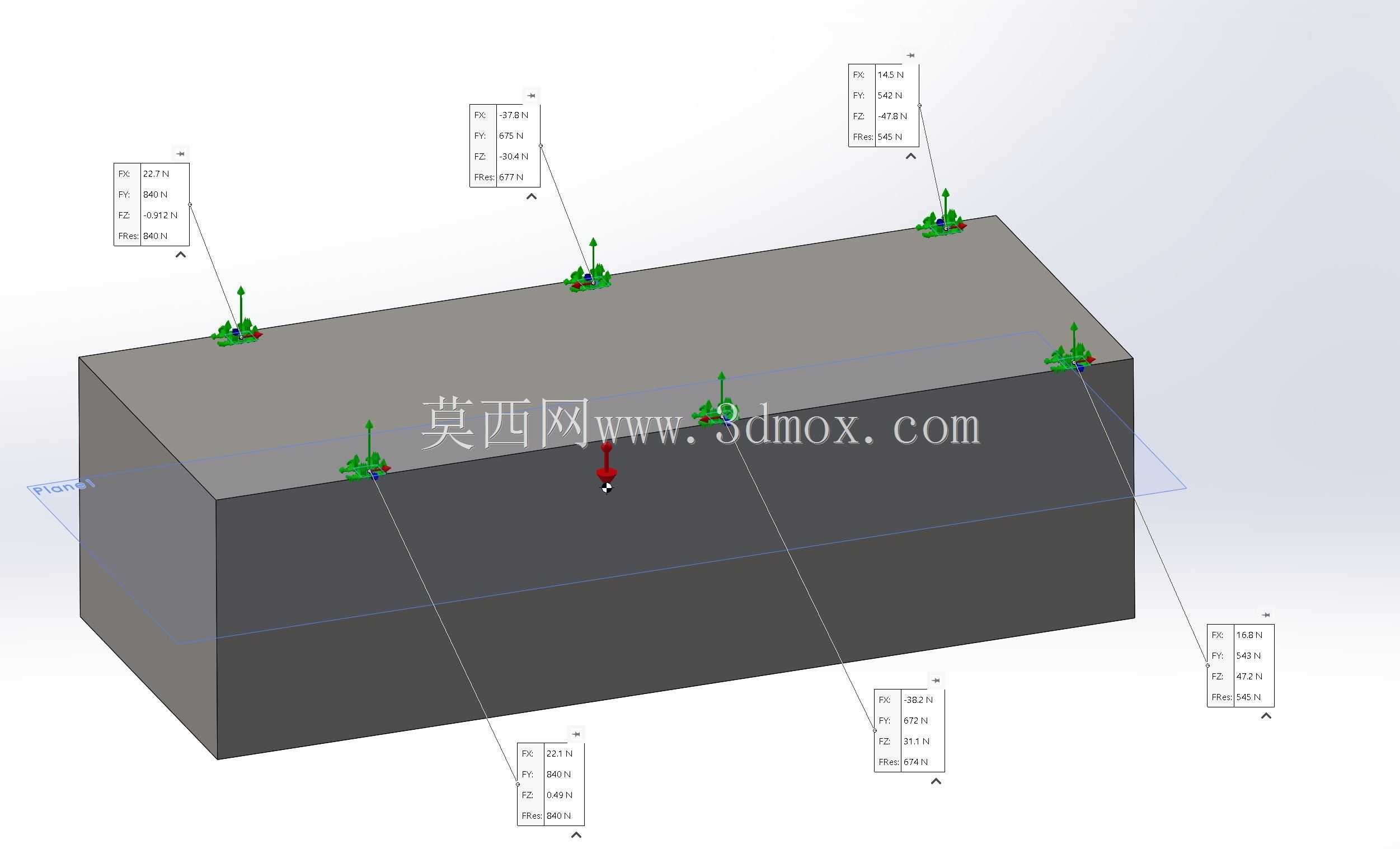

　　该支撑构件面向轨道交通车载设备安装场景设计，主要承担车载电池盒、转换器单元的承重与载荷传递作用，适配轨道车辆运行过程中的复杂交变载荷工况，需同时满足静态承重、动态振动冲击下的结构强度要求，避免车辆运行中出现支撑变形、焊缝开裂等失效问题。设计阶段完全依托钣金加工工艺路线开展，所有结构件均采用激光切割下料，无需额外定制长尺寸型材或进行多余的切削加工，零件下料后可直接通过开槽折弯、定位焊接完成组对，大幅降低加工工序复杂度，适配批量生产的工艺需求。结构优化过程中结合有限元分析手段完成载荷迭代，提取电池盒与比索荷载组合下的两个最高反作用力作为分析输入边界，对所有非核心受力区域做材料去除处理，在保证应力安全裕度的前提下最大化实现结构减重。

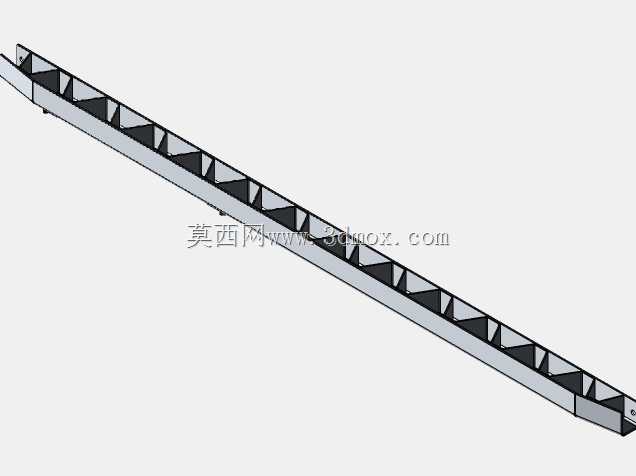

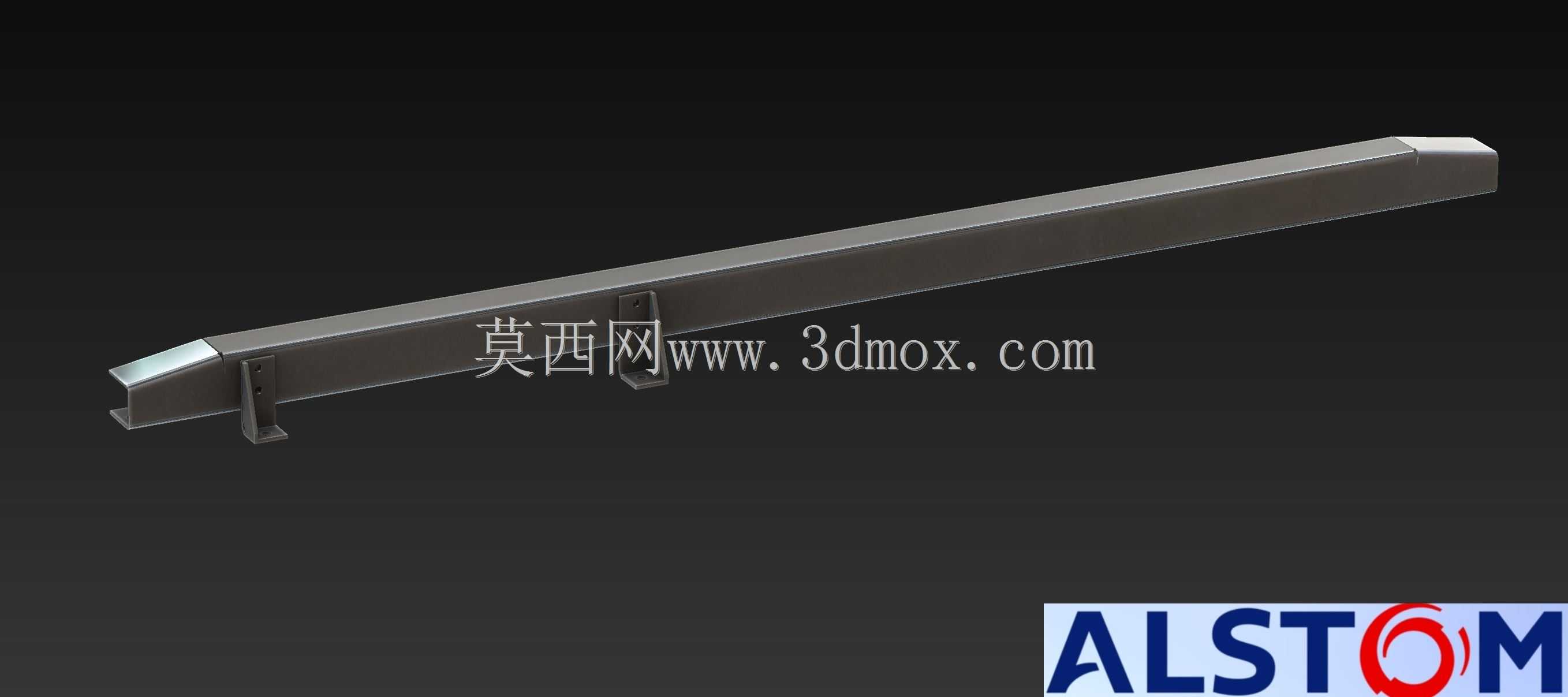

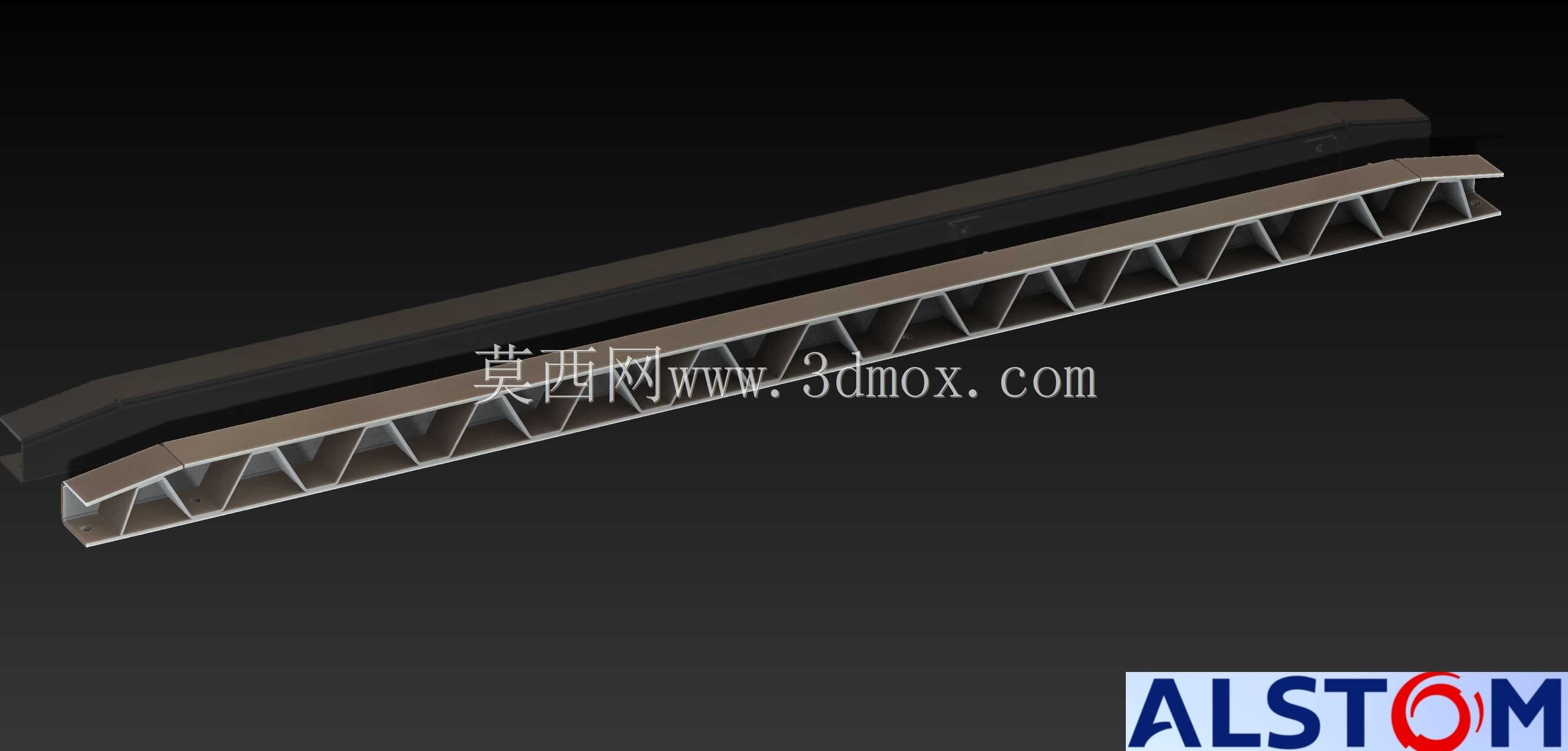

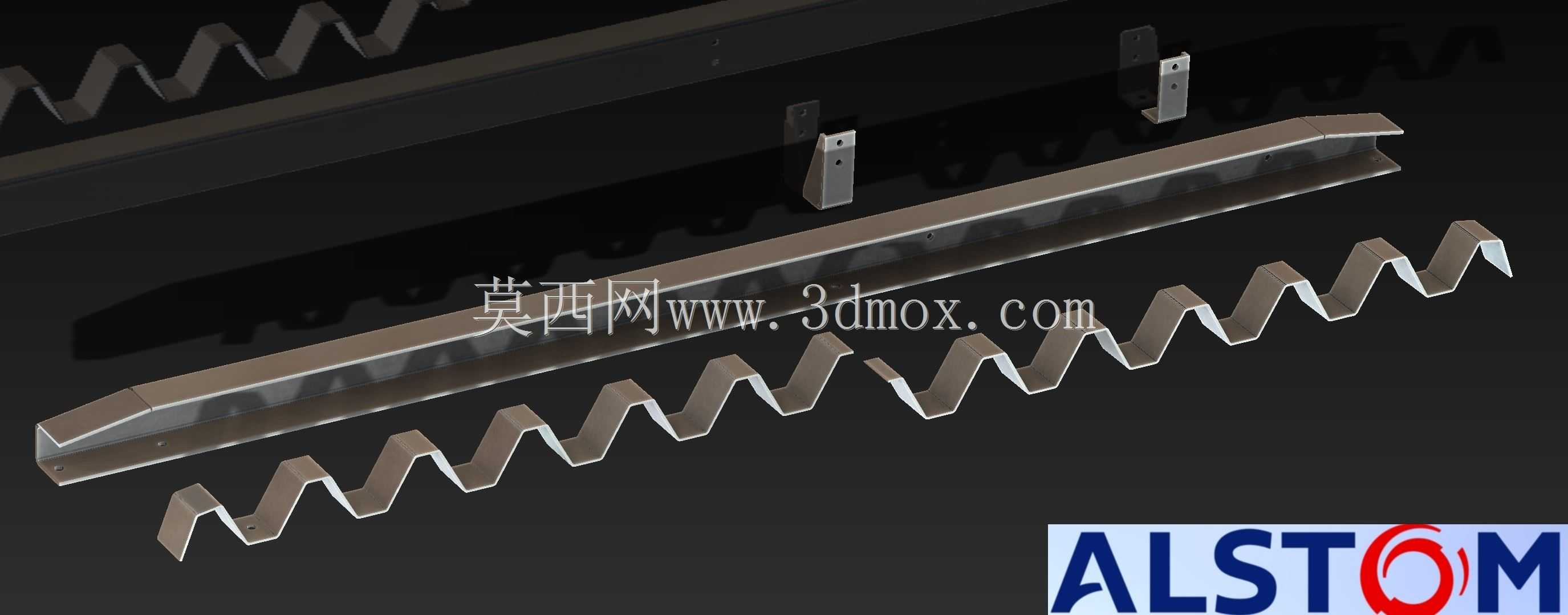

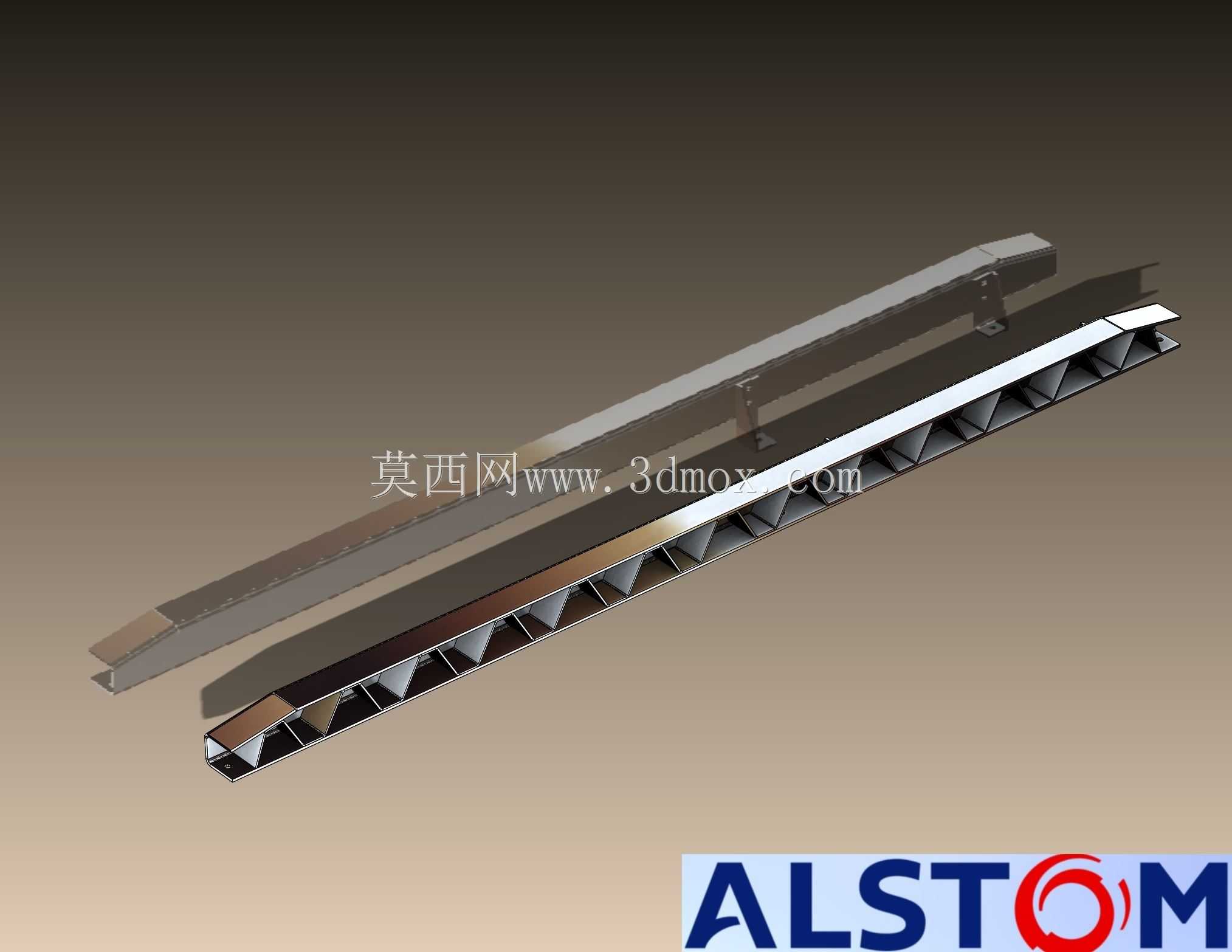

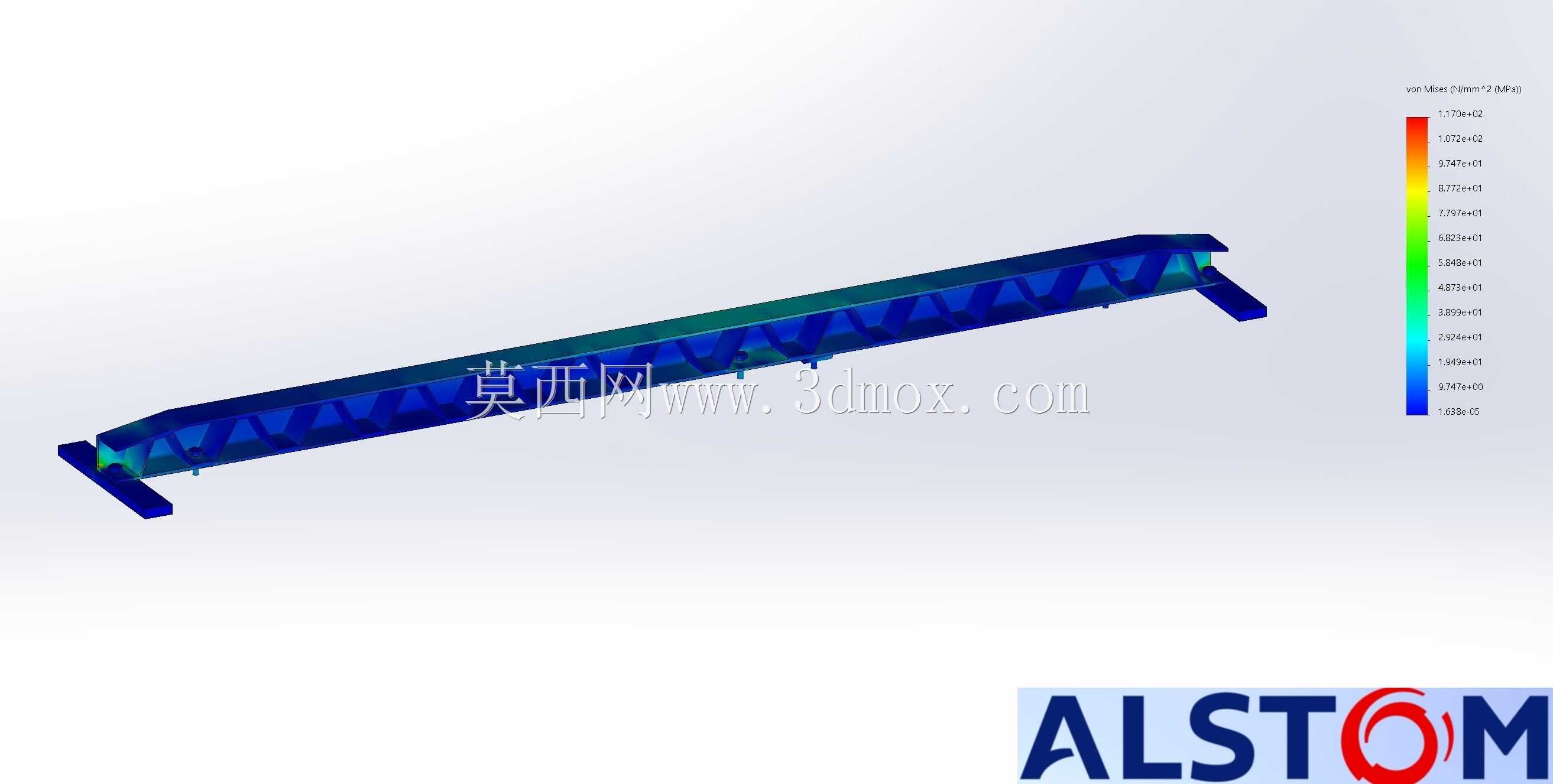

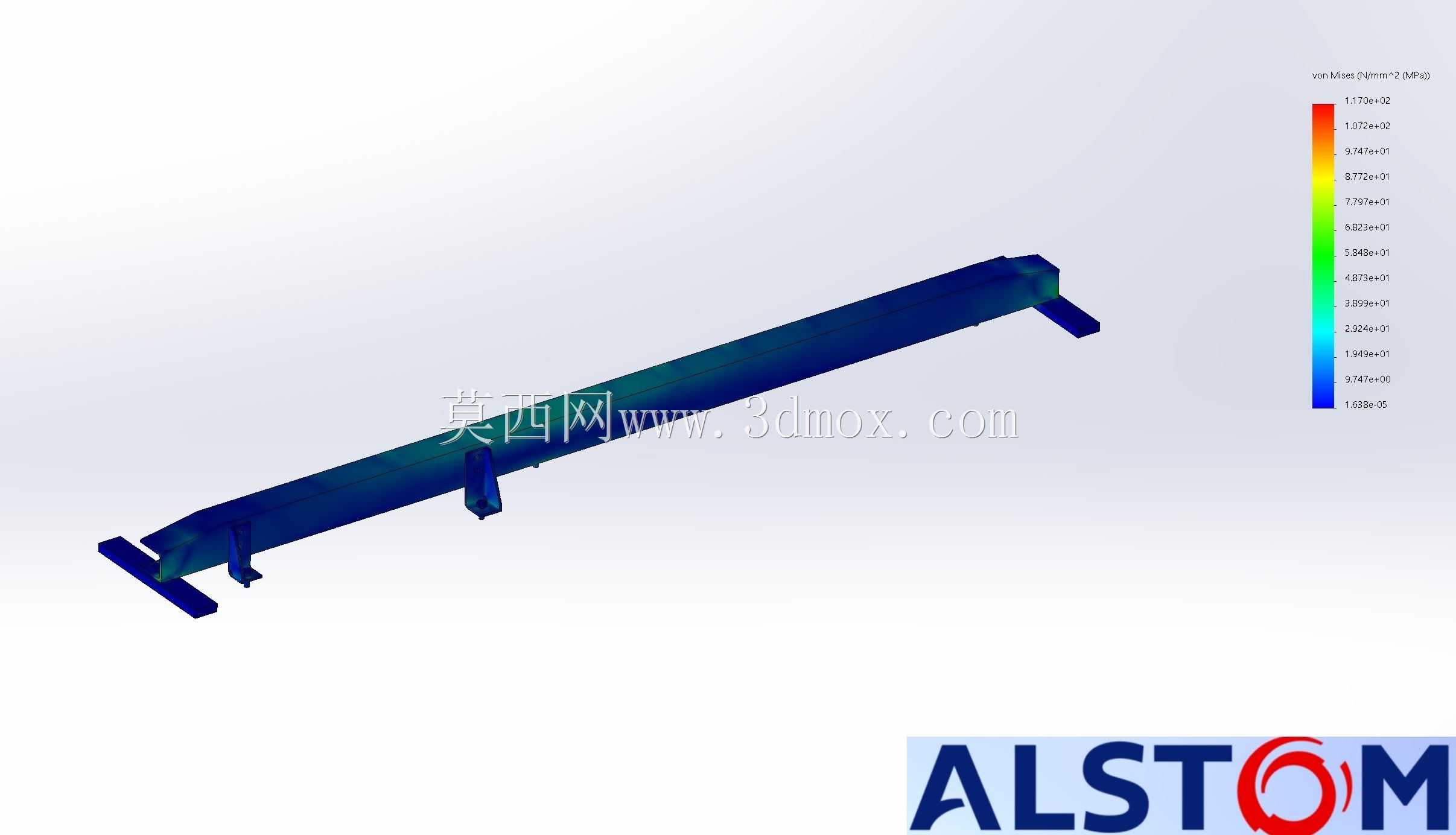

　　经分析验证，结构主体平均应力远低于材料屈服强度，梁体平均安全系数高于6，仅在靠近固定件的小区域存在应力集中，安全系数为1.8，后续可通过局部补焊加强筋的方式进一步提升该区域强度储备。主体结构采用单块钢板折弯成型作为主承力梁，梁体上通过焊接固定三角形与六角形组合的弯曲支撑板，这类异形支撑板相比传统平直加强筋，可在同等耗材量下提供更高的截面抗弯模量，提升整体支撑刚度，分析过程中也对六角形、三角形等不同支撑形状做了多轮对比验证，最终选定的组合形式在强度重量比上达到最优平衡。基准设计选用S275JR钢作为主材，整套5组支撑构件总重量约172.25kg，相比同载荷等级的传统焊接支架减重约40%，减重后的结构可有效降低车辆簧下重量，

　　提升车辆运行的动态响应表现。为适配电池盒的安装需求，结构上单独设计了小型安装支架，这类安装件通过螺栓固定在主支撑梁的预设安装位上，无需在主承力结构上额外焊接多余的安装座，避免在主受力构件上产生不必要的焊接应力集中，同时也减少了主结构的加工工序，节省材料消耗与人工加工成本。所有安装孔位均按照电池盒、转换器单元的安装边界做同轴度匹配设计，安装时可直接通过螺栓完成组件固定，无需现场配钻或修配，提升现场装配效率。结构设计过程中预留了足够的安装操作空间，所有螺栓连接位置均预留了扳手操作空间，避免出现装配干涉问题。考虑到轨道交通车辆的运维需求，结构表面预留了防腐处理的工艺余量，后续可通过镀锌、喷塑等工艺提升结构的耐候性能，

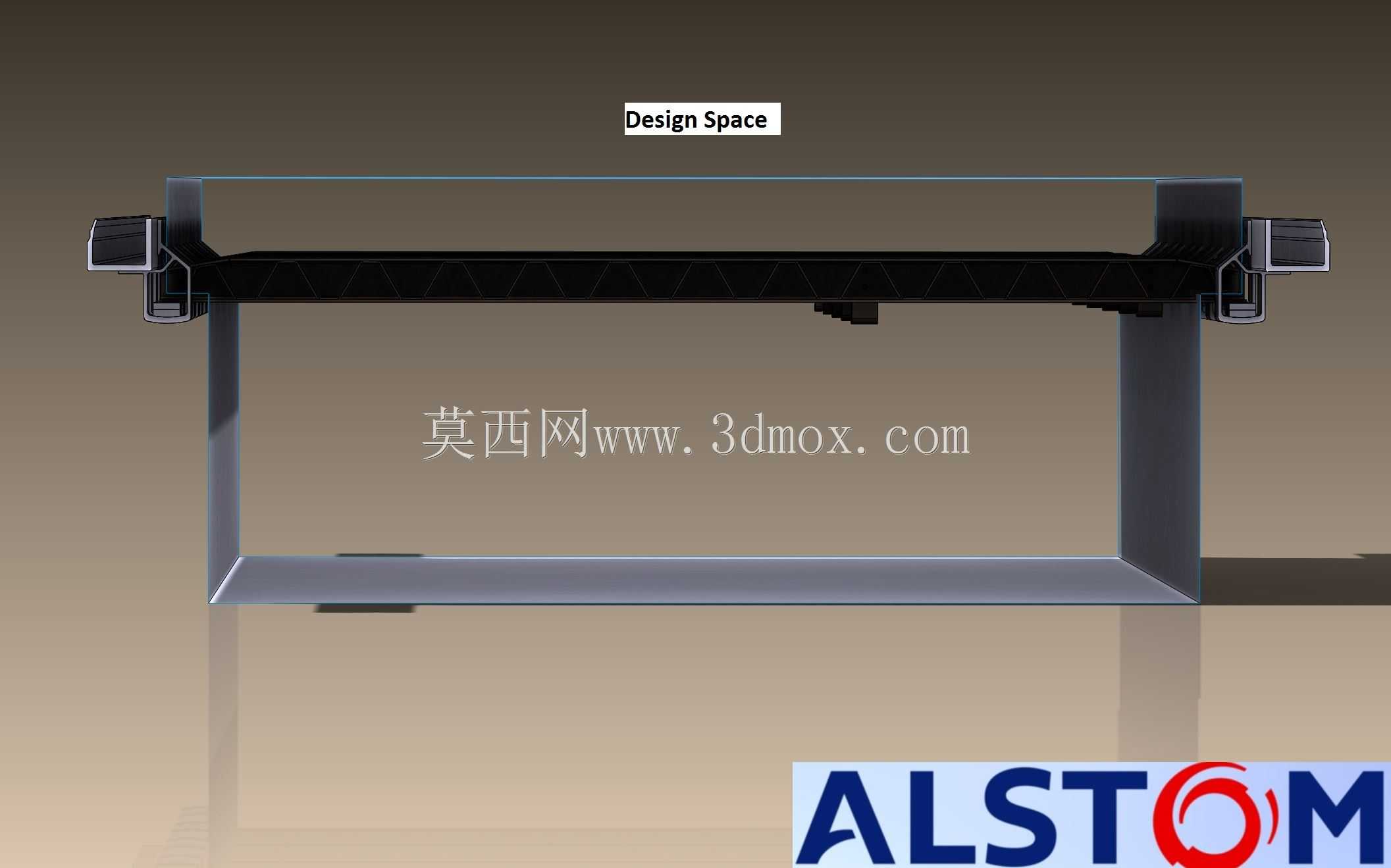

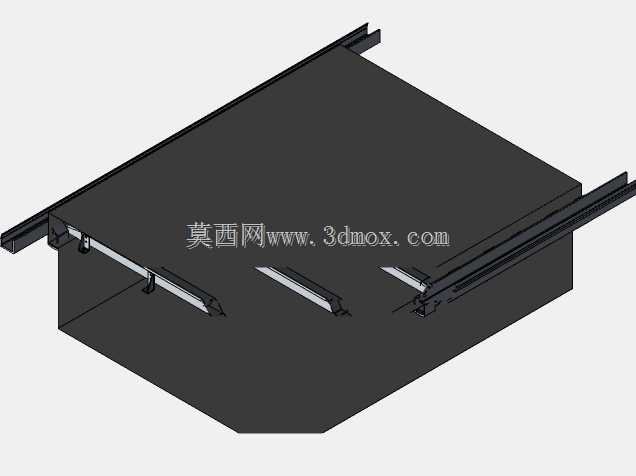

　　适配车辆长期户外运行的使用环境。设计阶段也对不同材料的替换可行性做了预留，后续可根据成本、重量要求替换为铝合金等其他材料，只需对应调整板材厚度与焊接工艺参数即可满足同等强度要求。整套支撑结构的外形尺寸完全适配车辆底部的安装空间边界，所有突出结构均做了倒角处理，避免安装过程中划伤操作人员或损坏相邻管线，结构边缘的折弯翻边既提升了构件自身的刚度，也可作为管线排布的固定依托，方便车载线缆的绑扎固定。
