双色浸塑手柄句柄式管子钳三维设计

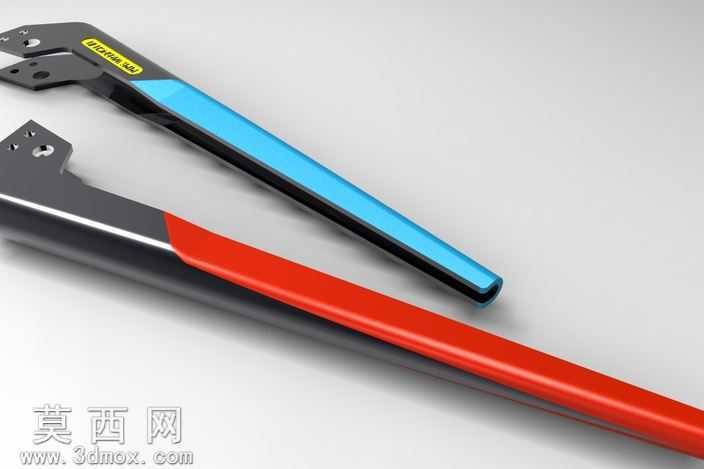

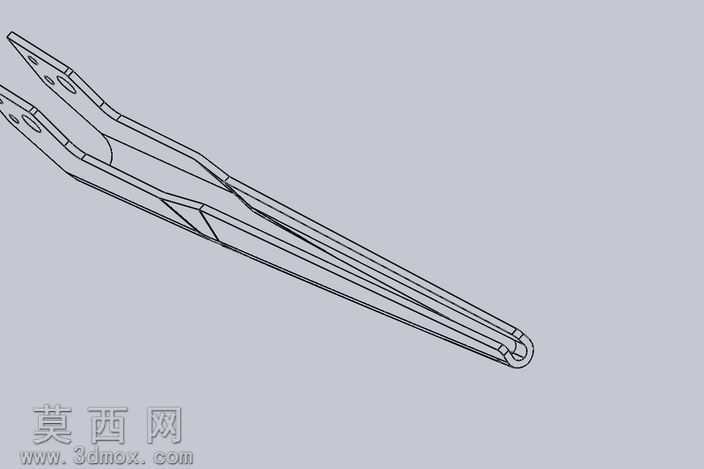

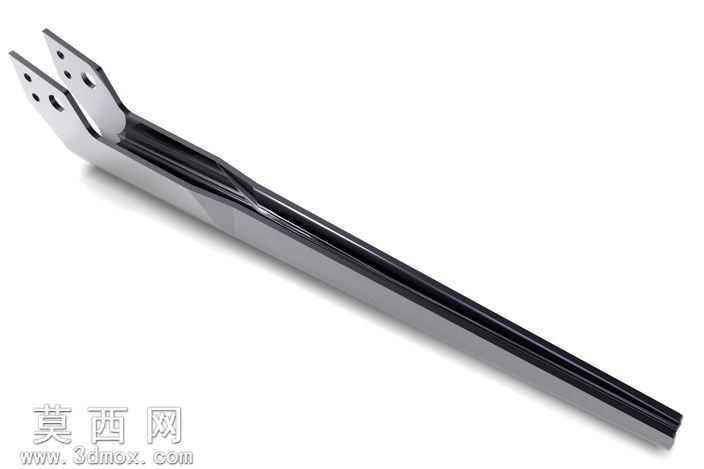

本作品为句柄式管子钳的三维数字化设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据手动管钳的工程力学特性与实际使用工况，确定钳头夹持部位的开口调节范围、钳身铰接轴的配合公差，以及手柄的握持长度与力臂比例，确保整体结构符合大管径管件夹持作业的受力需求。建模过程中对钳头的齿形夹持面做了精细化特征处理，每道卡齿的倾角、深度都经过反复校验，保证夹持金属管件时能够产生足够的咬合力，避免作业过程中出现打滑脱开的问题；铰接部位采用同轴度约束的配合设计，还原真实产品的活动开合逻辑，可实现钳口开度的灵活调整，适配不同外径的管道夹持场景。材质与渲染阶段，针对产品不同部件的物理属性做了分层材质赋予：钳身金属基体采用高碳钢材质参数，还原金属部件经过热处理后的哑光磨砂金属质感，表面做了细微的使用痕迹纹理处理，提升模型的真实感；两款手柄分别采用红蓝双色的浸塑PVC材质，模拟软胶握把的半哑光磨砂触感，在手柄与金属钳身的衔接部位做了包边过渡的细节处理，还原浸塑工艺的包覆结构特征；手柄表面的品牌标识区域采用亮面黄色贴花材质，与手柄主体的软胶质感形成明确的视觉区分。渲染环节采用工作室三点布光方案，主光源从侧上方投射，突出钳身的轮廓线条与手柄的色彩对比，辅光源补全暗部细节避免金属部位出现死黑区域，环境光采用低饱和度的灰色背景，将视觉焦点集中在管子钳本身的结构与材质表现上，最终渲染效果清晰展现了产品的外观细节与工艺特征。设计过程中充分考虑了手动工具的人机工程学需求，手柄的弧度贴合人手握持的自然形态，句柄式的尾部造型能够防止作业过程中手从握把处滑脱，整体结构在保证夹持强度的前提下，尽可能优化了握持的舒适度，降低长时间作业带来的手部疲劳感，模型同时保留了通用的中间格式导出结构，可用于产品结构验证、外观展示以及相关五金工具的设计参考。
