连杆式中心驱动三爪夹持机械夹钳

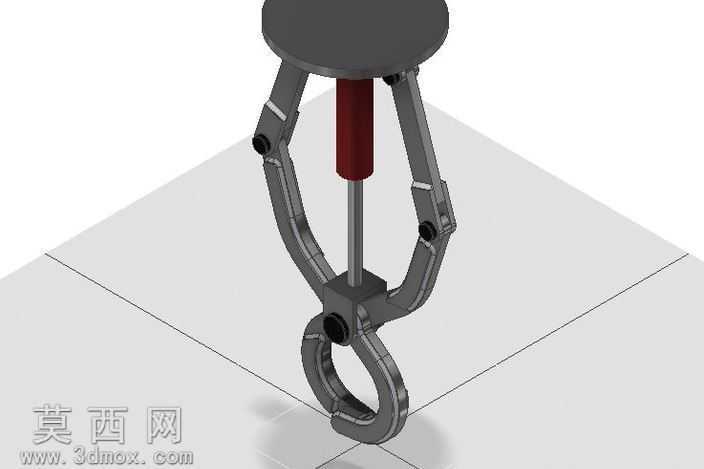

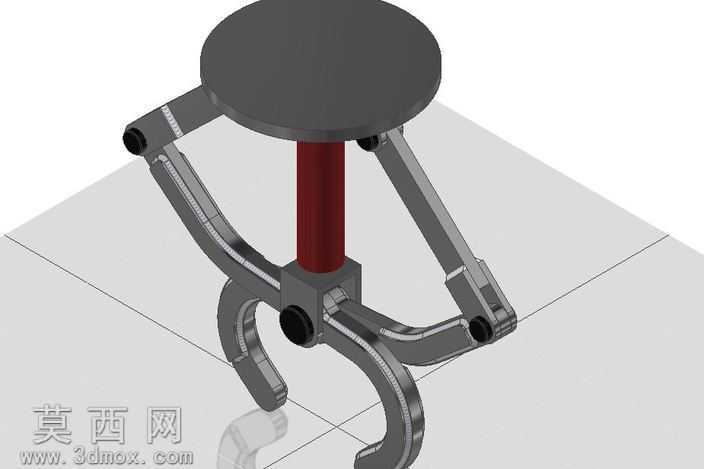

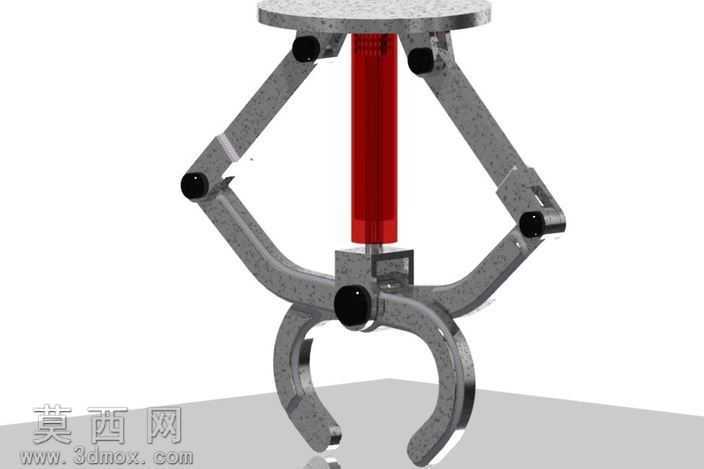

本作品为中心驱动式三爪夹持夹钳三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械结构运动逻辑，对每一处铰接点位、连杆尺寸、运动行程都做了精准的参数约束，确保模型可直接进行运动仿真验证，无干涉、无破面、无冗余特征。模型整体采用中心对称布局，核心驱动为中部的柱状直线驱动件，通过三组完全对称的铰接连杆结构，将驱动件的直线上下位移转化为末端夹爪的同步开合动作，三组夹爪运动轨迹完全同步，夹持时可实现对管件、柱状工件的自动对中，保证夹持受力均匀，不会出现工件偏斜、夹持松动的问题。渲染阶段采用Keyshot完成材质与场景搭建，主体连杆与夹爪部分采用铸钢材质，表面添加细微的铸造麻面纹理与金属磨砂质感，还原真实五金铸件的表面肌理，铰接销轴部分做了亮面金属处理，与主体铸件形成质感区分，中部驱动杆采用红色工程塑料材质，既突出核心驱动部件的视觉位置，也符合实际产品中驱动杆件的材质选型。夹爪末端设计有内凹弧形夹持面，弧形轮廓适配圆形管件的外圆轮廓，可增大夹持接触面积，降低夹持压强避免夹伤工件表面，所有铰接位置都预留了标准销轴的装配间隙，符合实际机械加工与装配的公差要求，不存在建模时的特征重叠、装配错位问题。设计过程中优先考虑结构的运动可靠性，连杆的铰接点位经过反复调整，确保驱动件在全行程范围内，夹爪的开合角度覆盖常用管件的夹持尺寸范围，同时连杆机构具备良好的力放大效果，较小的驱动推力即可获得较大的夹持力，适配气动、电动等多种直线驱动源的安装使用。模型整体结构简洁，零件数量少，加工工艺性好，大部分零件可通过冲压、铣削等常规五金加工工艺完成制作，后期维护更换零件便捷，可直接用于自动化上下料设备、管件夹持工装、机械手末端执行器的设计参考，也可作为机械原理教学中连杆夹持机构的演示案例。
