立式立柱窄型皮带输送机构三维设计

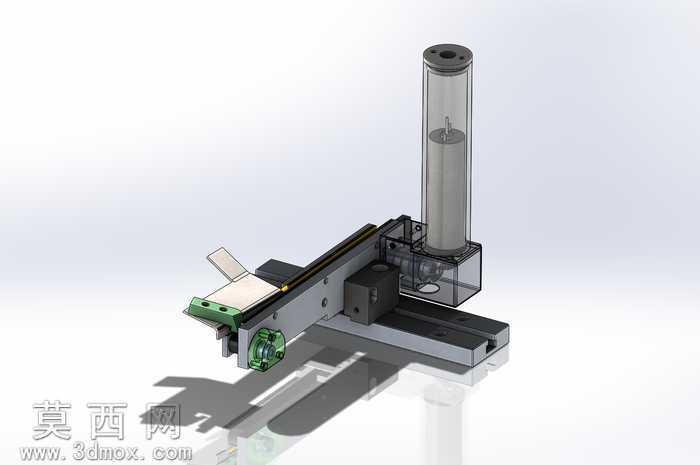

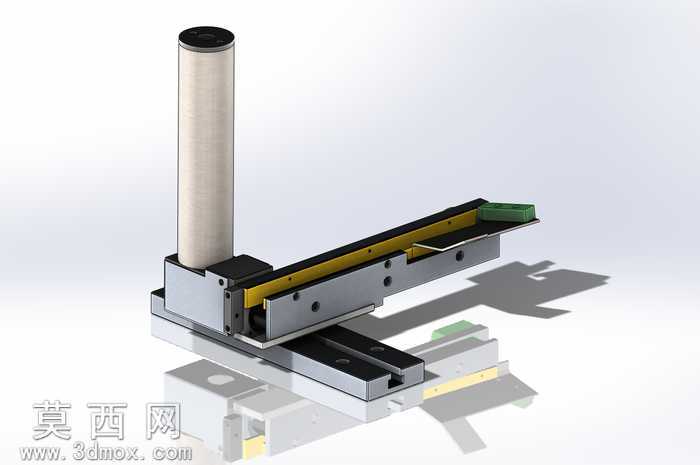

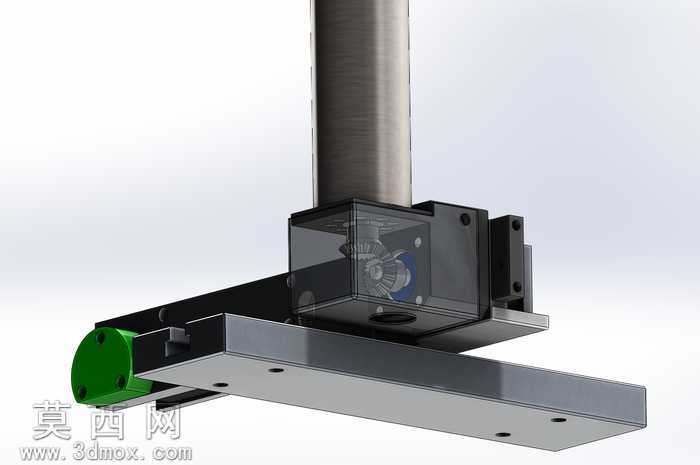

本模型为适配生产加工工位的窄型皮带输送机构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构、运动部件都做了符合实际生产标准的尺寸约束，确保模型可直接用于后续的工程出图、运动仿真以及实物加工参考。渲染阶段采用工业产品常用的哑光金属材质搭配工程塑料材质表现，立式支撑立柱赋予拉丝不锈钢材质，还原金属表面细腻的拉丝纹理与金属反光特性；输送线侧挡结构采用阳极氧化黑色铝合金材质，表现出硬质铝材的哑光磨砂质感；输送皮带赋予哑光黑色橡胶材质，添加细微的表面颗粒纹理提升真实感；底部安装基板采用精磨钢材材质，表现出金属加工面的平整冷硬质感；线体上的绿色挡块采用工程塑料材质，还原塑胶件的柔和漫反射特性。整体结构采用立式立柱加侧置输送线体的布局，底部设置带安装槽的固定基板，可灵活调整输送线的安装位置与固定角度；立式圆柱支撑柱为线体提供稳定的竖向支撑，通过侧面的锁紧连接块与输送线主体实现刚性连接，可根据实际工位需求调整线体的安装高度；输送线主体采用双侧铝合金型材作为机架，内部设置驱动辊与从动辊实现皮带的张紧与传动，线体侧面设置可调节的导向挡边，可根据输送物料的宽度调整挡边间距，避免物料输送过程中出现偏移；线体末端设置绿色限位挡块，可对输送到位的物料进行位置阻挡，适配加工工位的上料定位需求。设计过程中充分考虑了紧凑工位的安装需求，整体线体宽度较窄，可适配小型零件的短距离输送场景，立式支撑的结构设计大幅减少了线体的底部占用空间，可直接集成在加工设备的侧边作为上料输送单元，各部件之间采用标准紧固件连接，拆解与维护都十分便捷，模型完整还原了机构的所有装配细节，包括连接螺丝的位置、皮带的张紧结构、安装调节槽的细节，能够直观呈现该输送机构的工作原理与装配逻辑，可用于小型自动化生产线的工位布局设计、输送机构的方案参考以及相关机械结构的教学演示使用。
