砂轮机导向定位工装结构设计

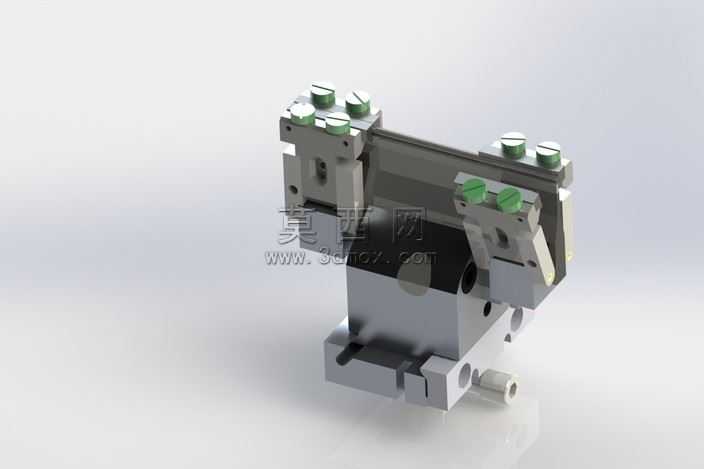

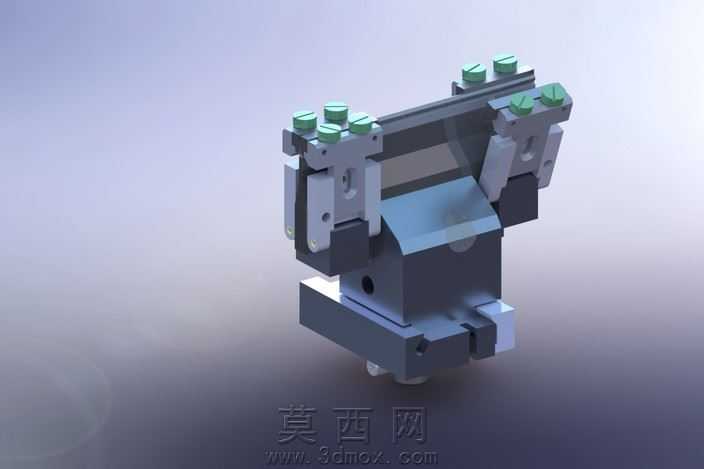

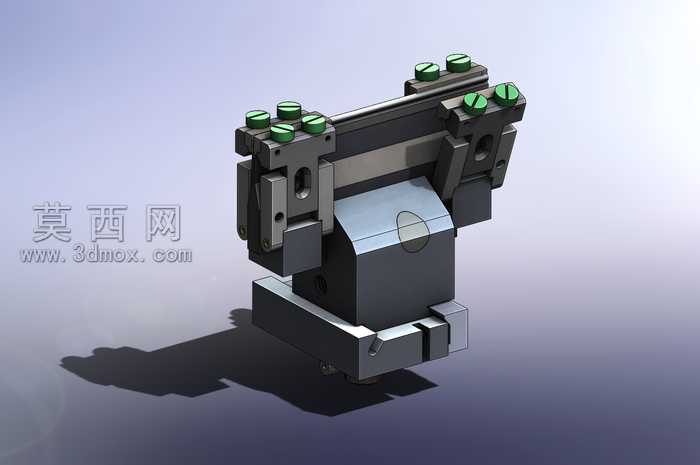

该模型为砂轮机配套的导向定位工装，整体采用模块化三维建模思路完成，通过SolidWorks等三维软件完成全参数化结构搭建，各部件间保留完整的装配约束关系，可直接用于工程出图与结构干涉校验。模型主体分为底部安装基座、中部支撑座、上部导向调节机构三个核心部分，底部基座设置有对称的卡槽定位结构，可快速适配砂轮机工作台的安装槽位，保证工装与磨削主机的同轴度精度。中部支撑座采用一体式铣削结构设计，兼顾结构刚性与轻量化需求，表面做了哑光金属材质渲染处理，还原铸铁材质的磨砂质感，边角处做了工艺倒角处理，避免实际加工中的应力集中问题。上部导向机构设置有六组带绿色旋钮的锁紧调节组件，旋钮表面做了滚花纹理建模，还原实际操作时的防滑触感，导向滑轨采用高精度线性导轨结构，可根据待磨削工件的尺寸灵活调整导向间距，调整完成后通过顶部旋钮锁紧固定，保证磨削过程中工件进给方向的稳定性。建模过程中对各活动部件的运动行程做了限位约束，可在软件中直接模拟导向间距的调节过程，验证调节范围内无结构卡滞问题。渲染阶段采用工作室冷光源布光方案，通过主光源、补光与轮廓光的搭配，清晰呈现各部件的结构层次与金属材质的明暗质感，底部添加了柔和的投影效果，提升模型的真实感。该工装的设计思路围绕砂轮机磨削作业的定位精度需求展开，通过标准化的调节结构替代传统人工手扶定位的作业方式，可有效降低磨削作业的操作难度，提升工件磨削的尺寸一致性与加工安全性，各连接部位均采用标准紧固件连接，便于后期的部件更换与维护保养，整体结构紧凑，安装调试流程简便，可适配多数常规规格的台式砂轮机使用。
