多向弯曲波纹柔性管路结构设计

项目分类:机械图纸 发布时间:2021-11-01 ID:354608
  • 多向弯曲波纹柔性管路结构设计
  • 多向弯曲波纹柔性管路结构设计
  • 多向弯曲波纹柔性管路结构设计
  • 多向弯曲波纹柔性管路结构设计
  • 多向弯曲波纹柔性管路结构设计

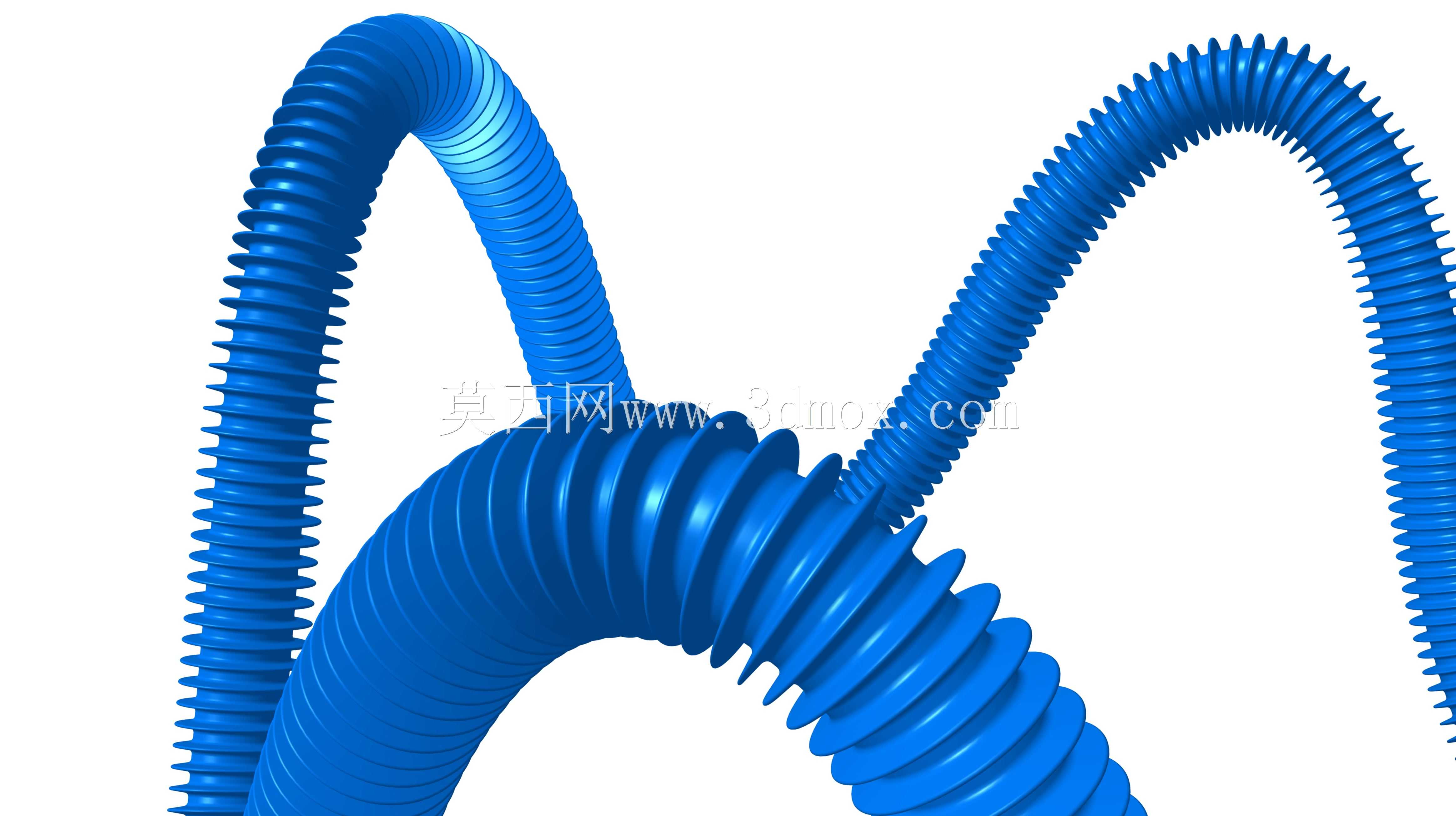

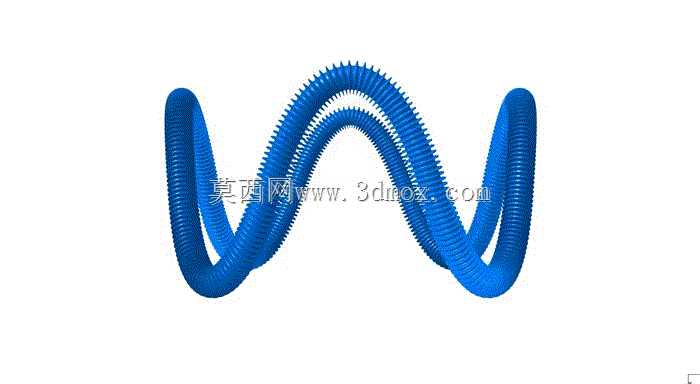

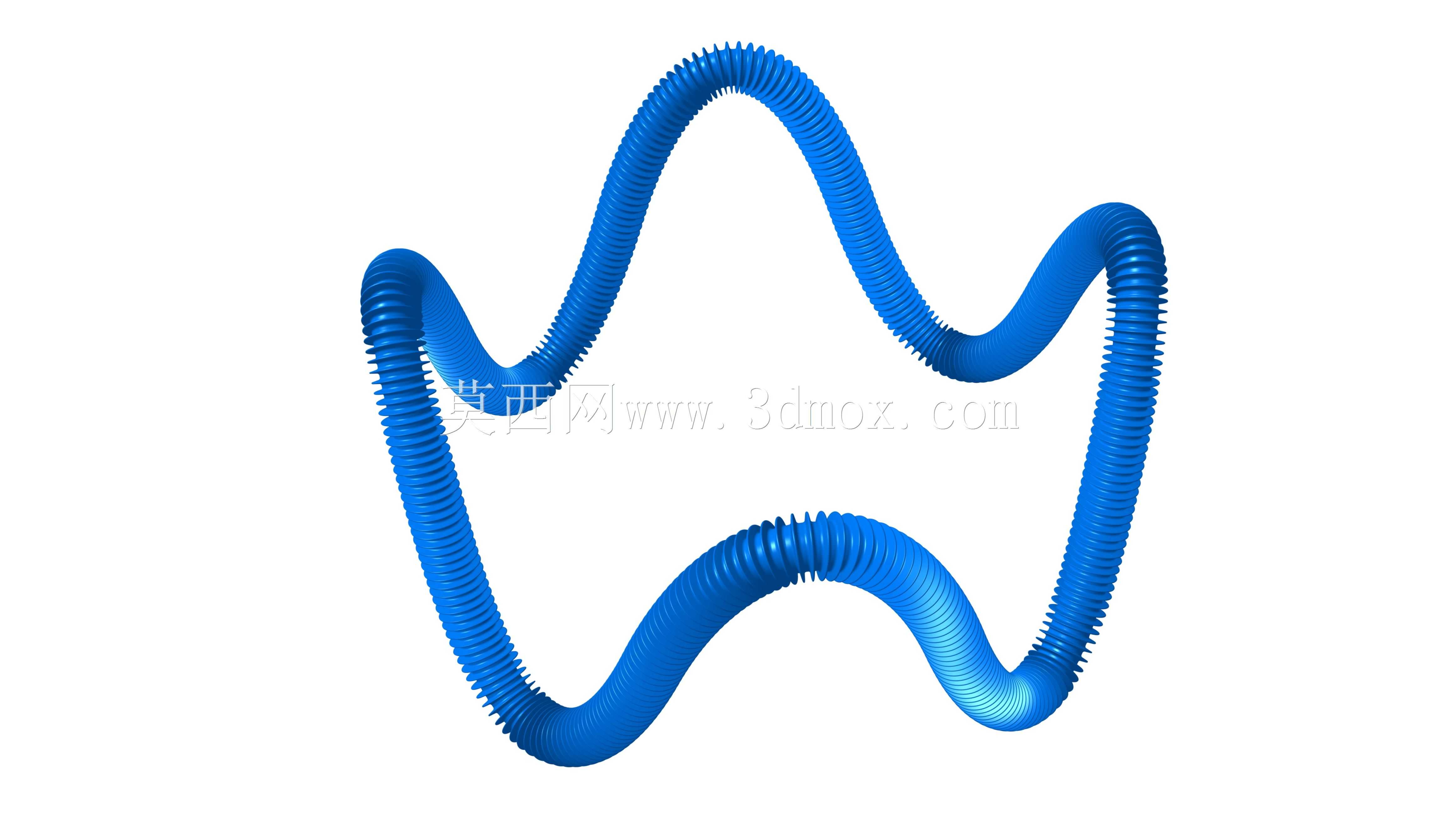

这类波纹柔性管路在工业现场的适用场景覆盖极广,从车间工位的局部除尘吸风管路、小型物料的负压输送通道,到设备活动部件之间的气路、液路柔性连接段,甚至民用场景的吸尘设备接驳、排水管路错位补偿,都能见到这类结构的身影。和硬管连接不同,这类带连续环形波纹的结构不需要额外加装铰接转接头,就能在多个空间维度上实现大角度弯曲,同时还能在轴向承受一定范围的拉伸与压缩位移,补偿安装过程中出现的位置偏差,或是设备运行时产生的振动位移,避免硬接状态下管路因为应力集中出现焊缝开裂、接口松脱的问题。

从功能特性上看,连续的环形波纹结构是整个管件实现柔性的核心,每一圈波纹都相当于一个独立的微型弹性铰接单元,相邻波纹之间的角度变化累加起来,就能让整根管路实现接近180度的小半径弯曲,不会像光壁软管那样弯曲时出现管壁折瘪、通径大幅缩小的问题。管壁的波纹凸起同时也提升了整根管路的径向抗压能力,即使在负压抽吸的工况下,管路也不会因为内外压差出现吸扁堵死的情况,能稳定保持内部通流截面的面积,保证气、料、液的输送效率稳定。

做这个结构的三维建模时,核心要处理的是扫描路径与波纹截面的法则联动关系,不能简单沿着空间曲线做等截面扫描,否则在弯曲半径较小的区段,波纹会出现严重的自相交或者壁厚不均的问题。实际建模过程中,需要先根据管路的常用弯曲工况规划出空间扫描路径,给路径上不同曲率的区段设置对应的波纹节距、波纹高度参数:在弯曲半径小的区段适当缩小波纹节距,让每一圈波纹的可变形角度更小,避免弯曲时相邻波纹互相挤压干涉;在平直区段可以适当放大节距,降低管路整体的流动阻力。同时要给波纹的轮廓设置合理的圆角过渡,不要出现尖锐的棱边,一方面是实际生产时不管是注塑还是吹塑工艺,尖锐棱边都会造成应力集中,使用过程中容易在反复弯折时出现开裂,另一方面尖锐棱边也会增加流体经过时的局部阻力,容易在输送粉状物料时造成积料堵管。

关于安装边界的考量,这类软管的两端通常需要设计成光壁直段接口,用来配合卡箍、快插接头实现和硬管或者设备接口的连接,直段的外径公差需要控制在对应接头的适配范围内,接口处的管壁厚度要比波纹段稍厚,保证卡箍锁紧之后有足够的密封压力,不会出现漏风、漏料的问题。管路的最小弯曲半径不能无限制做小,要根据管壁的材质和壁厚设定合理的边界值,一般来说静态安装时的弯曲半径不能小于管路通径的3倍,动态反复弯折的工况下弯曲半径还要进一步放大,避免波纹根部因为反复形变出现疲劳断裂。轴向的伸缩量也要控制在合理范围,拉伸状态下不能把波纹完全拉直,否则会失去柔性补偿能力,压缩状态下相邻波纹不能完全贴死,否则会在弯折时出现硬接触磨损。

在实际选型应用时,还要根据输送介质的特性调整管壁的材质和波纹参数:如果是输送带有磨损性的粉状物料,就要适当加大波纹的圆角半径,降低物料在波纹凹陷处的残留,同时提升管壁的耐磨性能;如果是输送带有一定温度的气体,就要考虑材质在工作温度下的弹性保持能力,避免长期高温下波纹失去弹性变脆;如果是用于有卫生要求的食品、医药行业输送场景,就要把波纹的内表面做平滑过渡设计,减少物料残留的死角,方便日常清洗消毒。这类结构看似简单,实际每一个参数的调整都会直接影响最终的使用效果和寿命,建模时不能只追求外观的形似,要结合实际工况的受力、形变、介质特性去调整每一处细节,才能做出真正能落地应用的结构。
