参数化翼型几何构型快速生成组件

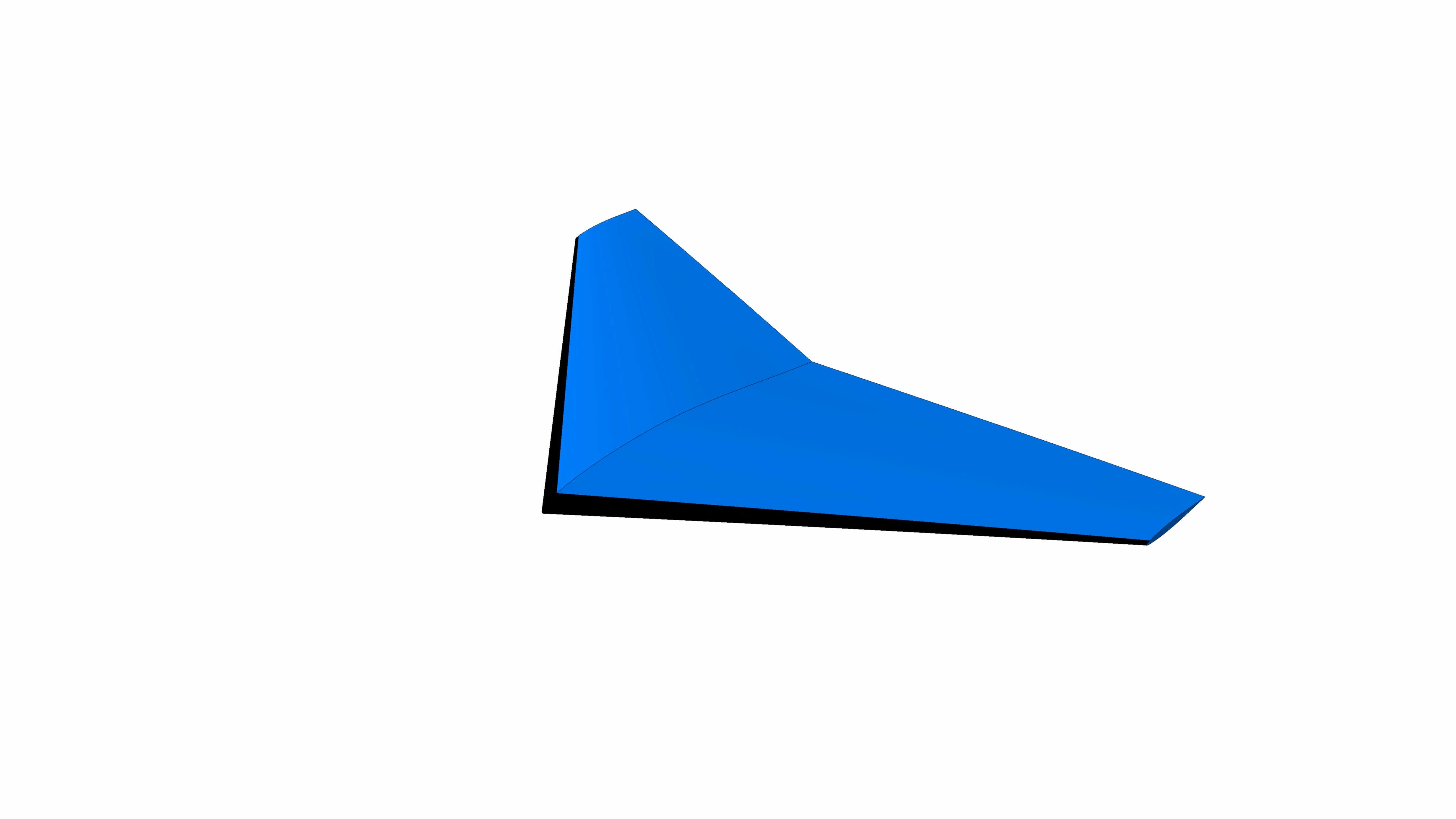

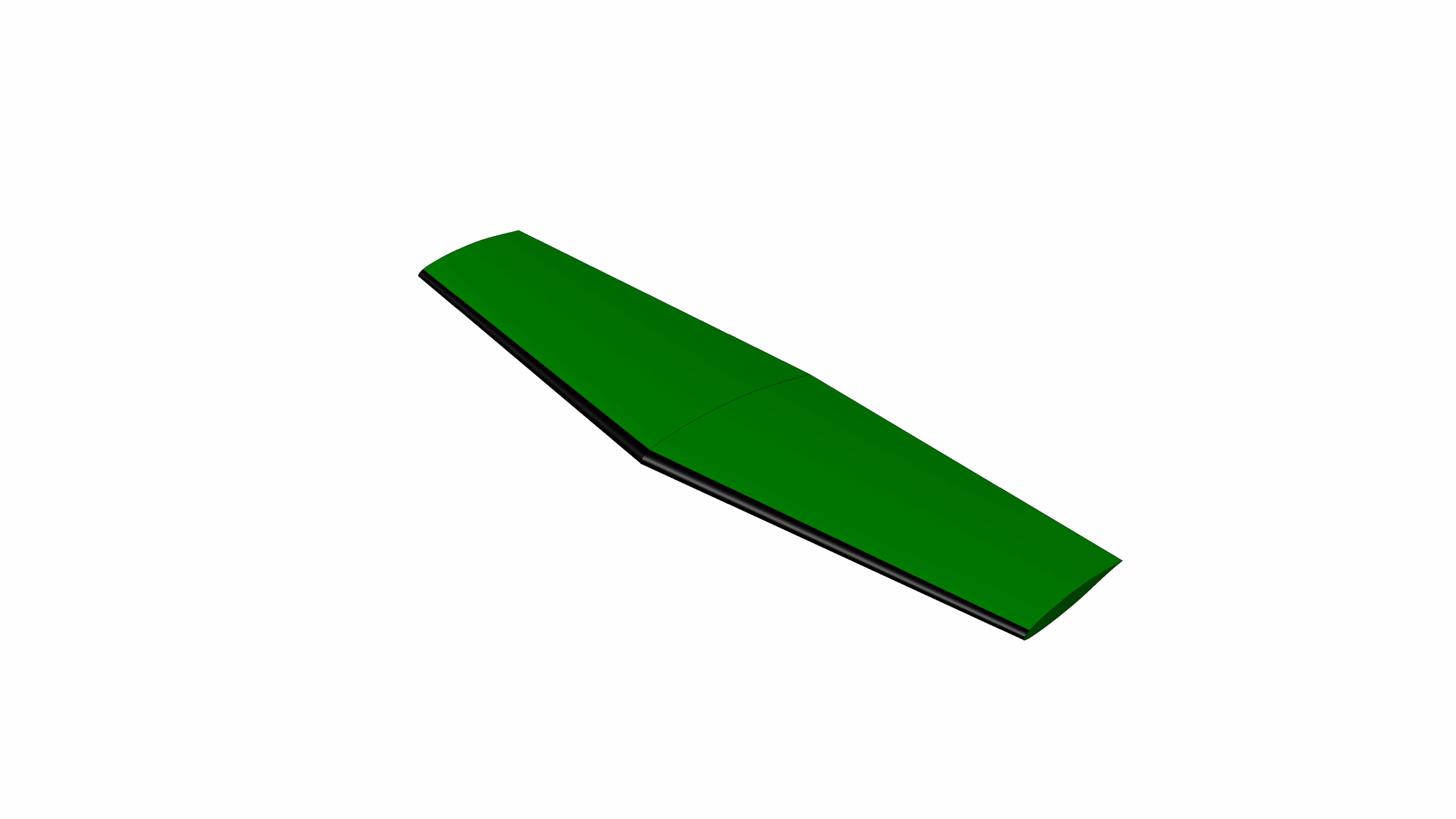

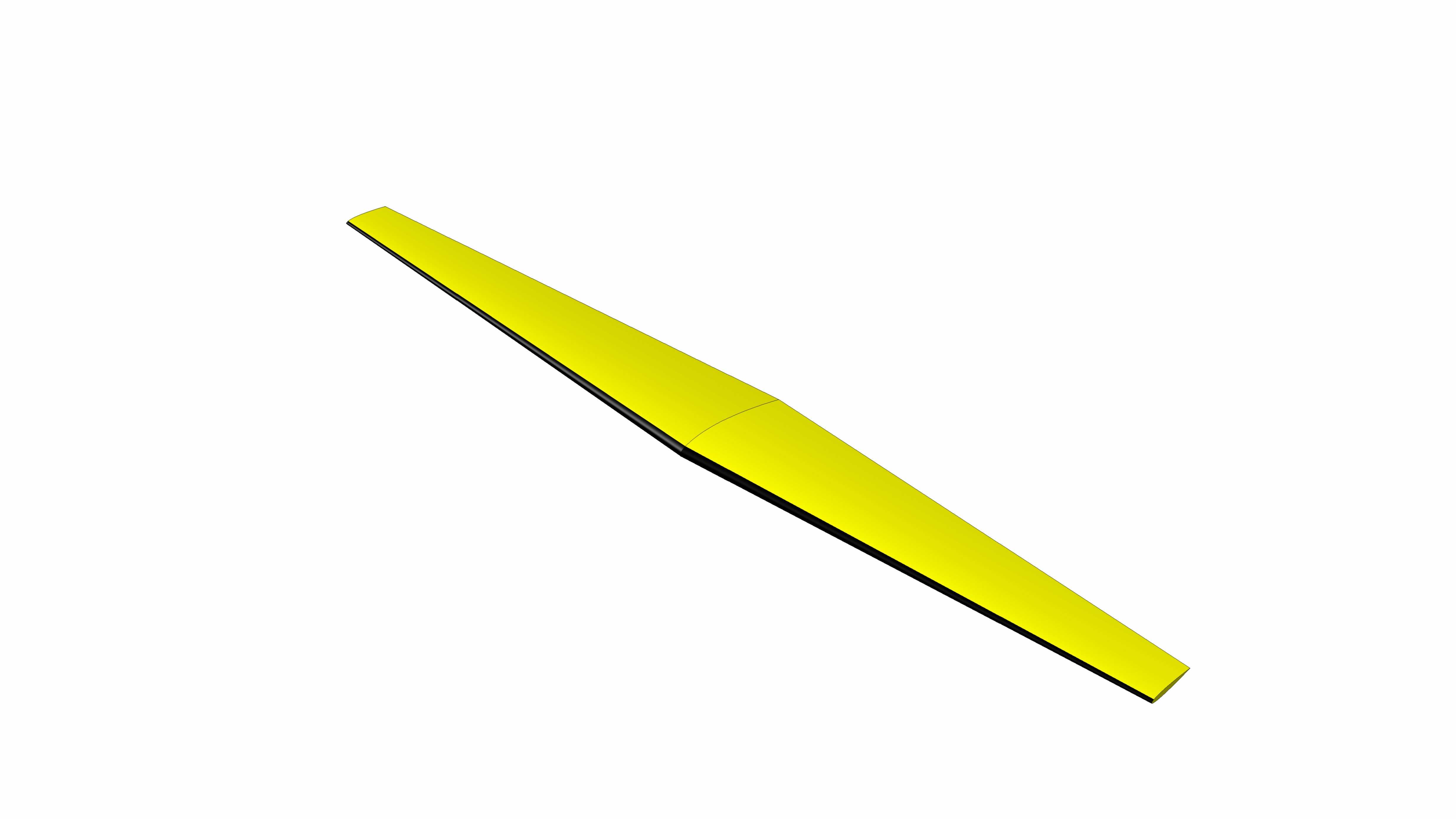

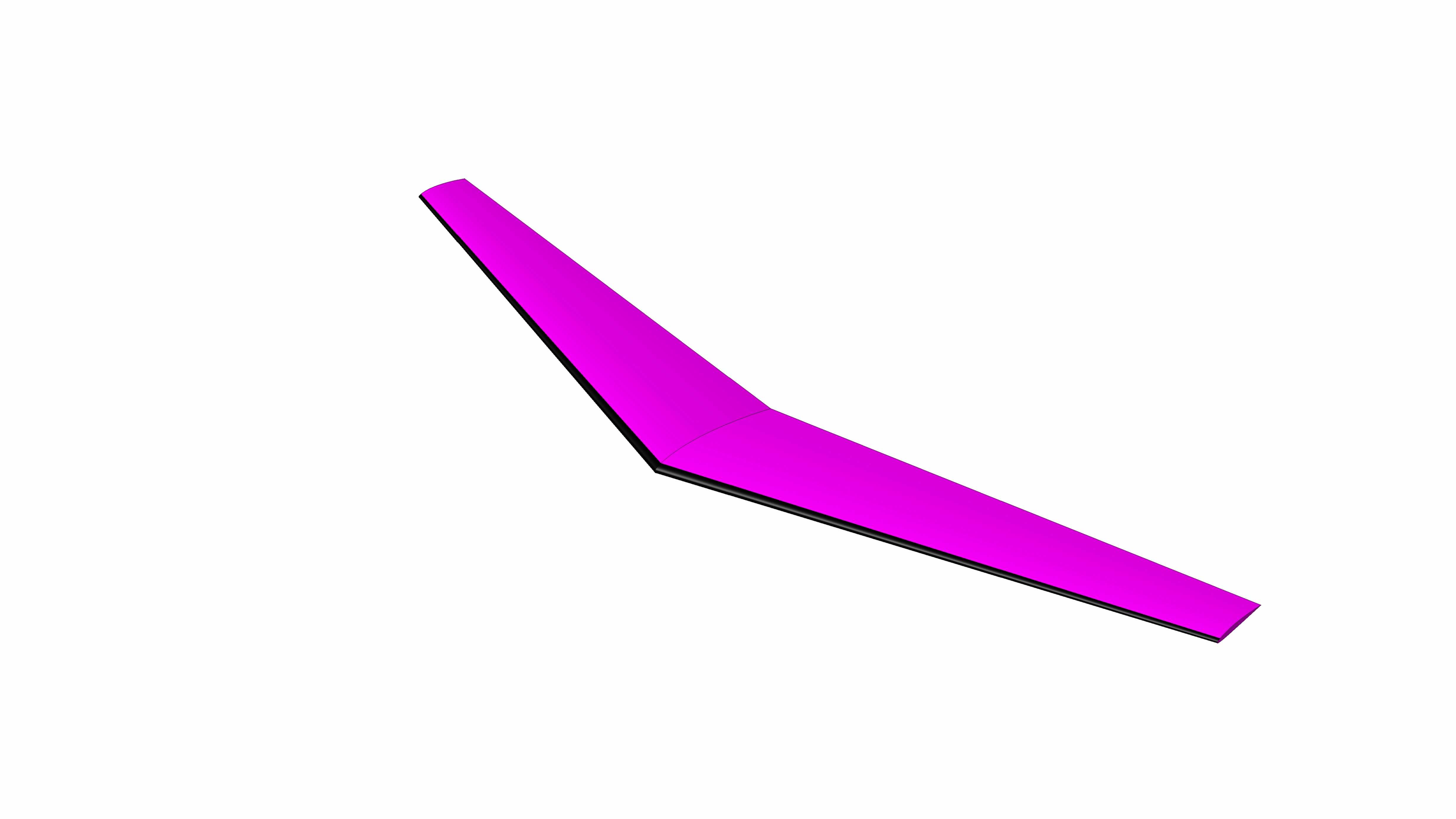

在航空飞行器结构设计、小型无人机气动布局迭代、风洞试验样件制备的工作场景中，翼型的几何选型与快速构型一直是前期方案论证阶段耗时占比较高的环节，常规建模流程中设计人员需要反复核对翼型坐标点、调整后掠角、二面角、翼展弦比、根梢比等核心参数，每一次参数调整都需要重新绘制草图、重构曲面，不仅拉长了方案迭代周期，也容易因手动操作引入形位误差，影响后续气动仿真的结果准确性。这款参数化翼型构型组件，核心设计思路是将翼型设计过程中的所有可变参数进行模块化封装，把原本离散的建模步骤整合为可直接调用的参数驱动单元，设计人员不需要从零开始搭建翼型曲面框架，只需要根据设计目标输入对应参数，就能在极短时间内生成符合要求的翼型三维实体。从实际使用的角度看，该组件覆盖了常规低速飞行器设计中常用的翼型选型范围，支持正六面体翼面、常规梯形翼等不同平面形状的快速切换，后掠角、二面角的调整范围覆盖了从低速小型无人机到轻型通航飞机的常用设计区间，翼展、根部弦长、梢部弦长、攻角等参数都设置了合理的取值边界，既可以满足固定翼无人机的快速方案建模，也能适配航模设计、教学演示、风洞试验件初版构型的搭建需求。在安装边界与尺寸适配层面，该组件采用基准面锚定的装配逻辑，生成的翼型实体默认以机翼根部端面为装配基准，可直接与机身中段的对接结构进行配合，不需要额外做基准转换；翼面的厚度分布沿展向按照气动设计规律连续过渡，没有突变的折角或曲面断层，生成的实体可以直接导入仿真模块做网格划分，也能对接后续的结构强度校核、蒙皮结构拆分等工作流程。在实际设计工作中，使用该组件可以把原本需要数小时的翼型建模工作压缩到几分钟内完成，尤其是在多方案对比阶段，设计人员可以快速生成不同参数组合的翼型构型，同步导入气动仿真软件对比升阻比、失速迎角等核心指标，大幅提升方案迭代的效率。同时组件内置的参数约束逻辑，也能避免新手设计人员在手动建模时容易出现的翼型曲面扭曲、弦长过渡不连续、二面角基准偏移等常见问题，生成的翼型几何精度完全满足前期方案论证、初步结构设计的使用要求，不需要额外做曲面修复工作。
