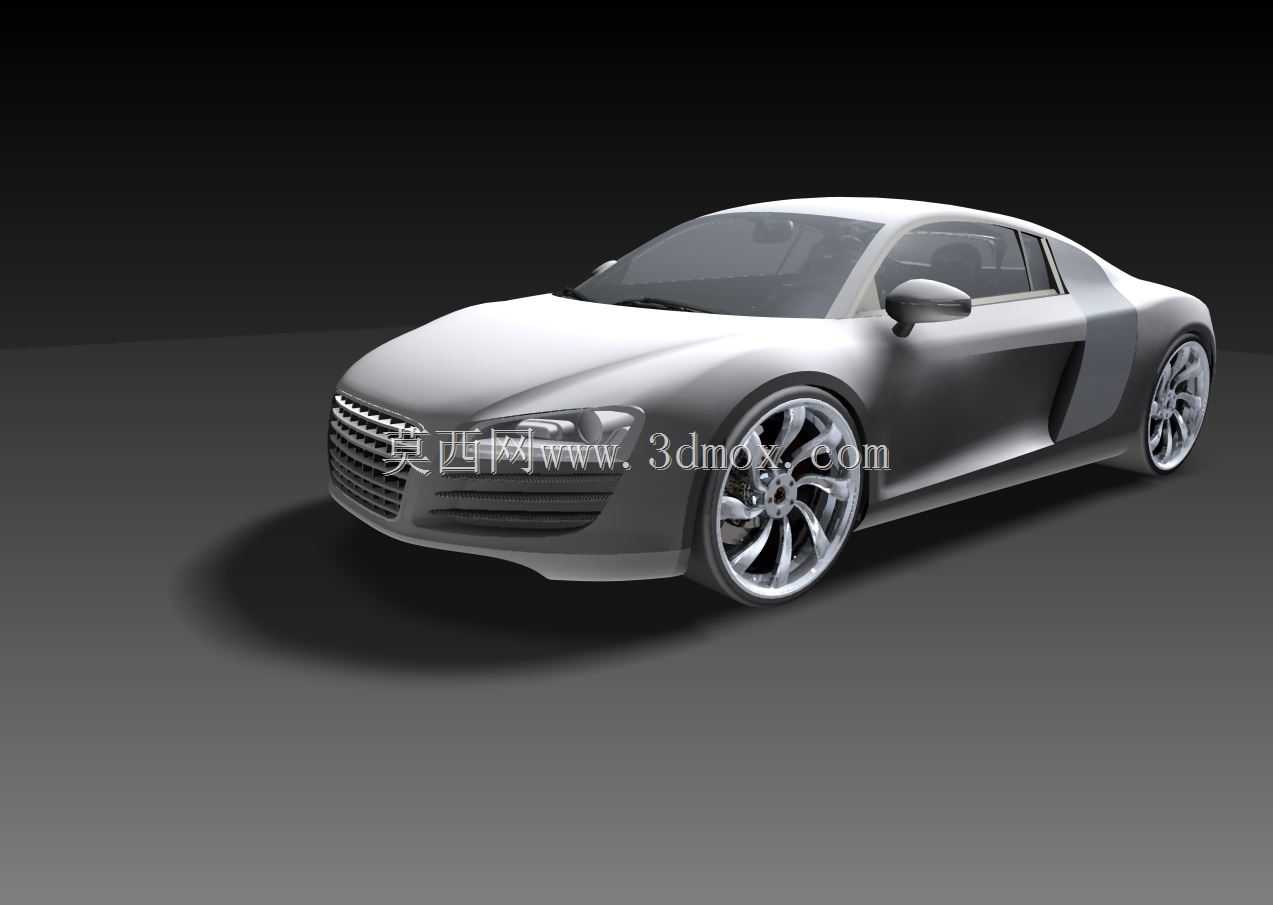

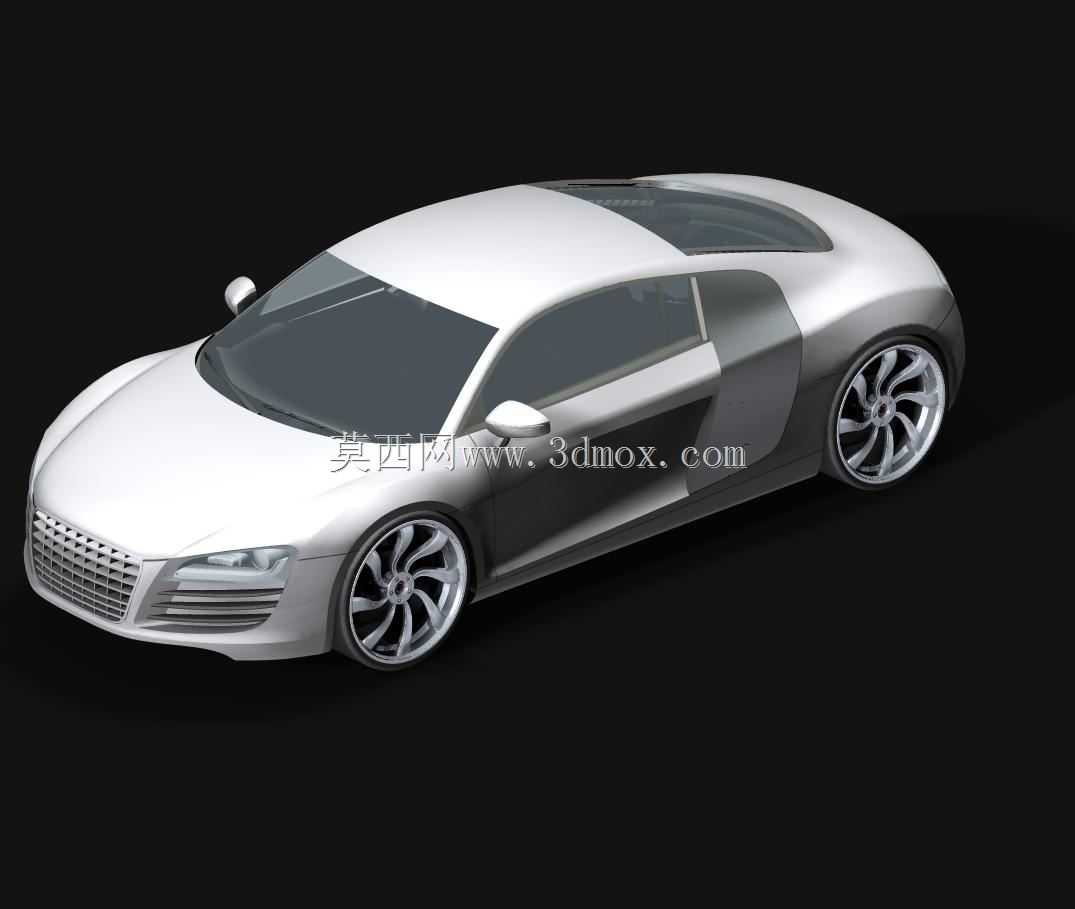

奥迪R8双门跑车外观结构三维数模

做汽车外观结构建模快八年，经手的乘用车型号数模少说也有上百套，这次还原的R8双门运动跑车，是中置引擎跑车里结构特征辨识度极高的一款，建模过程里特意对照实车的装配边界做了多轮校准，没有为了渲染效果随意改动硬点参数。先从实际应用场景说，这套数模既可以给汽车设计专业的学生做曲面建模练习参考，也能给改装厂商做外观套件开发的基础底模，甚至车展的展具1:1模型制作、汽车文创周边的结构逆向，都能直接调用这套数模的曲面数据，不用再从零开始扫点云，能省不少前期测绘的工时。

很多人做跑车建模容易陷入只追求曲面顺滑的误区，忽略实车的功能特性，这次建模特意把所有功能边界都做了还原：首先是车身侧面的大尺寸侧进气口，不是单纯的装饰凹面，内部预留了中冷器、刹车通风管路的安装空间，进气口的边缘倒角是跟着气流走向做的，不是统一半径的圆角，高速行驶时气流能顺着导风槽直接导向后轮刹车卡钳和后侧的散热单元，不会在车门位置形成乱流增加风阻。然后是前后轮拱的宽体结构，轮拱外沿比车身侧面突出的距离是严格对照实车轮胎跳动行程做的，就算是转向打到最大角度、悬架压缩到极限位置，轮胎也不会蹭到轮拱内衬，这个边界尺寸很多新手建模时容易忽略，要么做的突出太多显得臃肿，要么留的间隙太小不符合实际装配逻辑。

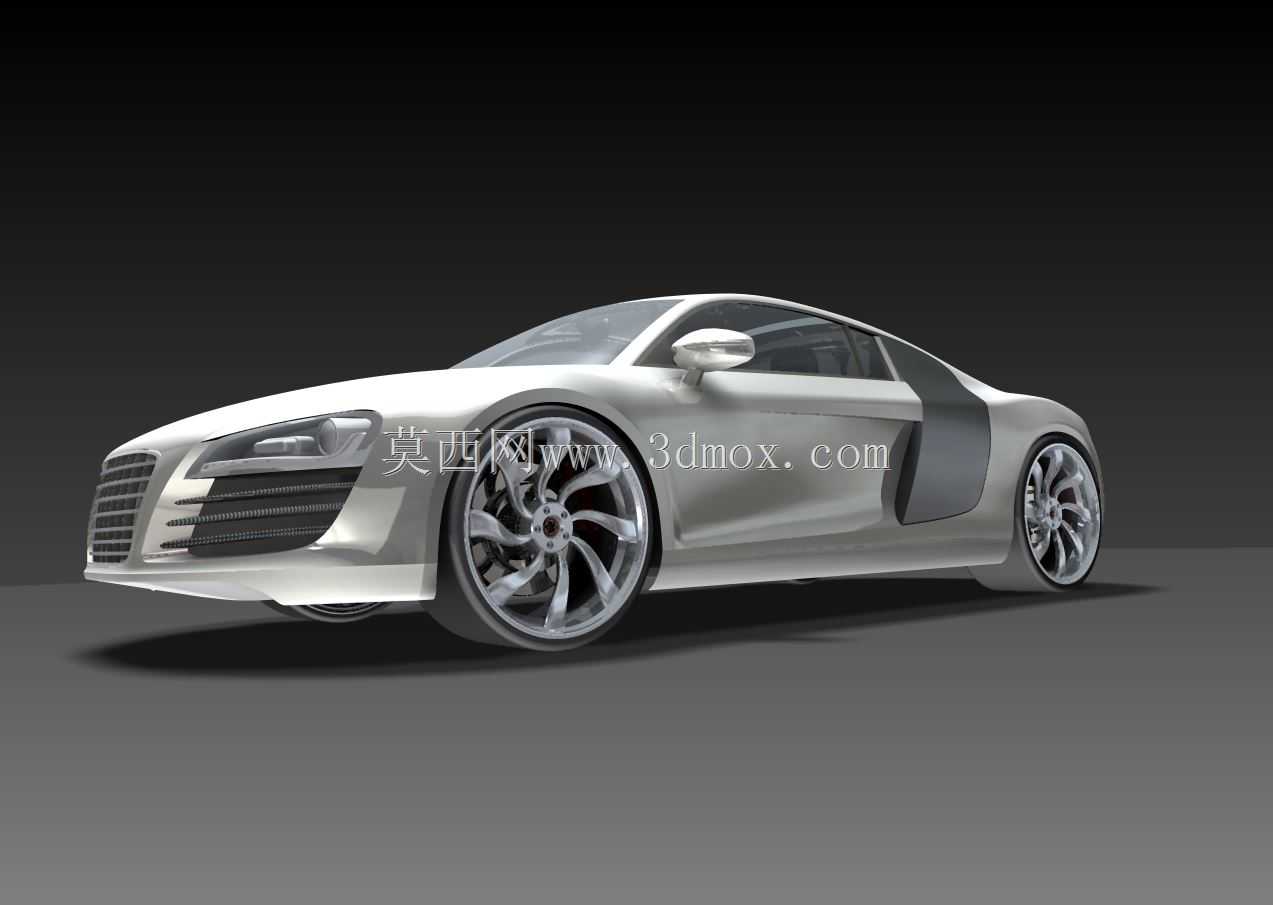

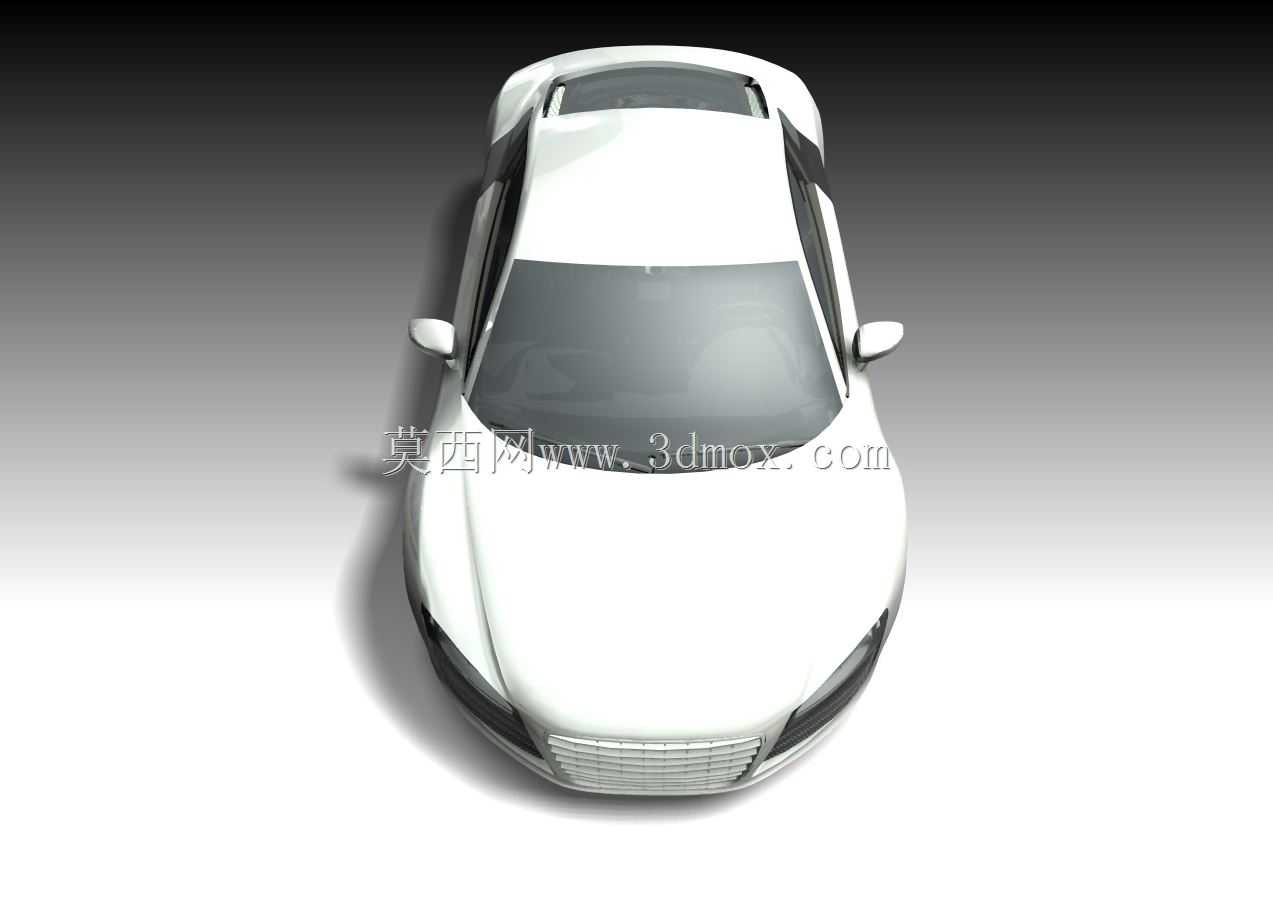

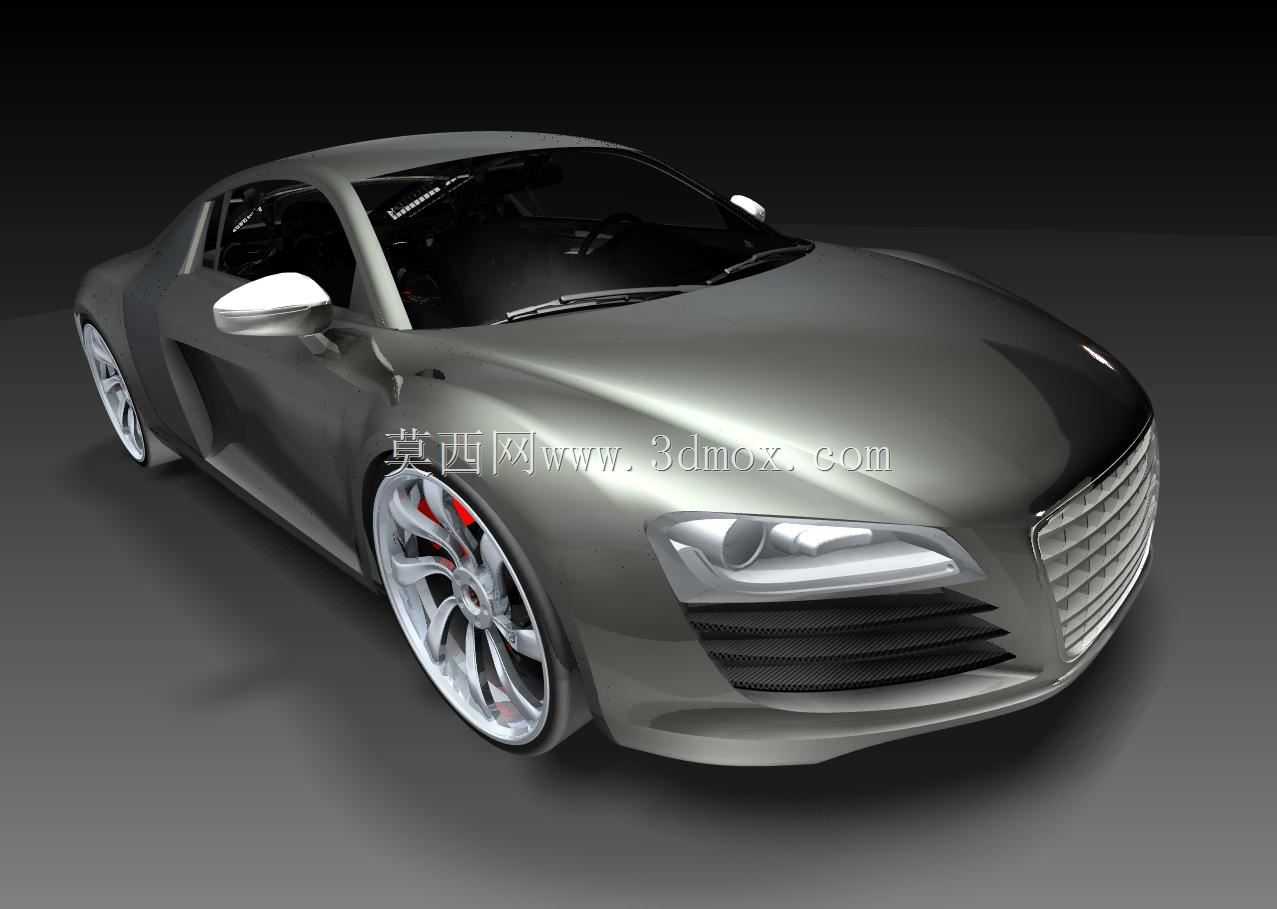

设计思路上，这款车的中置引擎布局决定了车身比例的特殊性，驾驶舱整体靠前，前悬长度很短，前舱盖的倾斜角度一直延伸到前保险杠最下沿，没有传统前置引擎车型的长车头冗余结构。建模时先搭的整车硬点骨架：前后轴的轴距、轮距、车身总高、门槛梁的离地间隙，这些硬点参数先锁死，再在硬点基础上铺外曲面，避免做着做着比例走形。前脸的单幅格栅是奥迪家族化特征，但R8的格栅下沿和前唇是一体化结构，前唇的突出长度是考虑了高速下压力需求的，建模时没有把前唇做成独立的粘贴件，而是和前保险杠本体做了一体化的曲面过渡，还原实车的一体注塑装配逻辑。

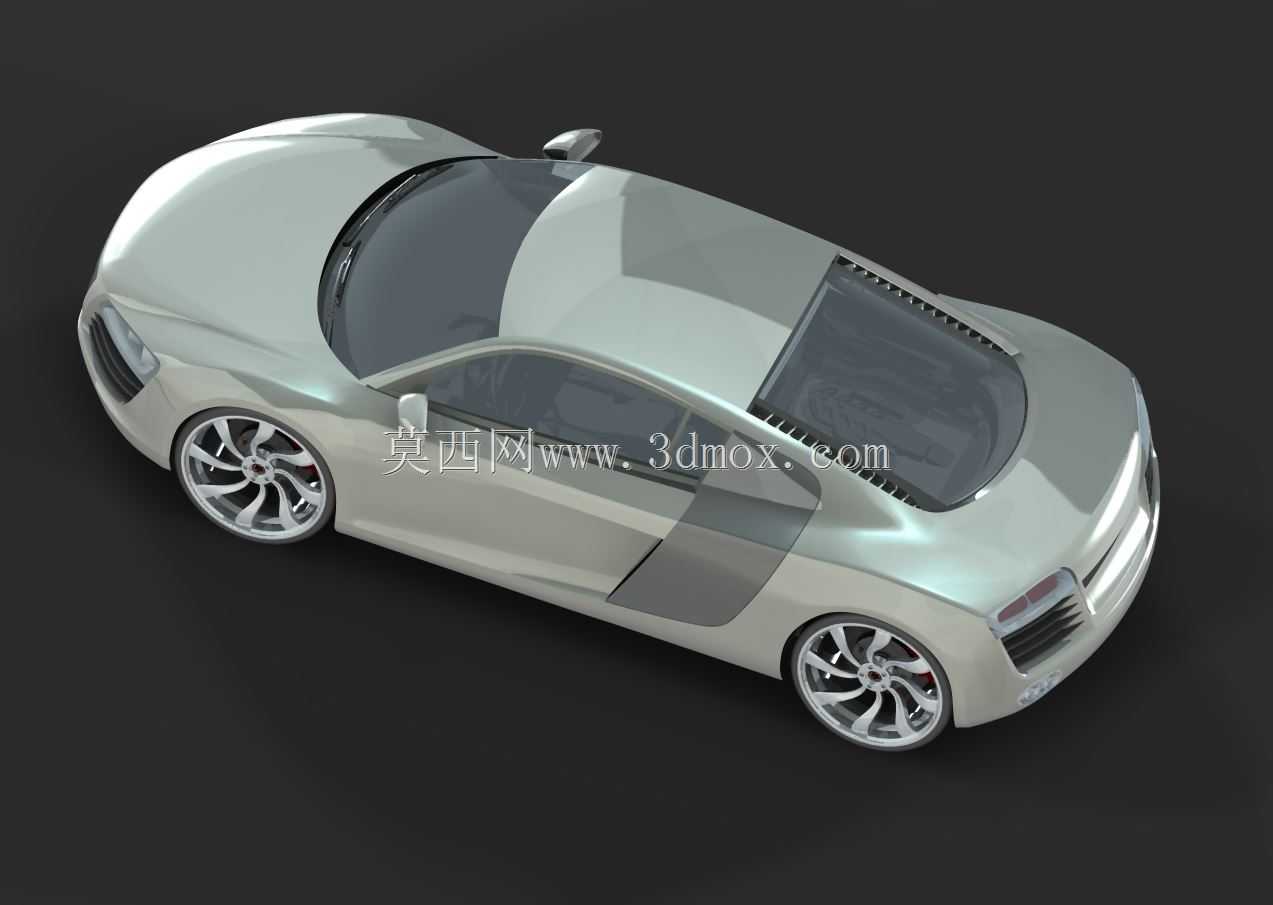

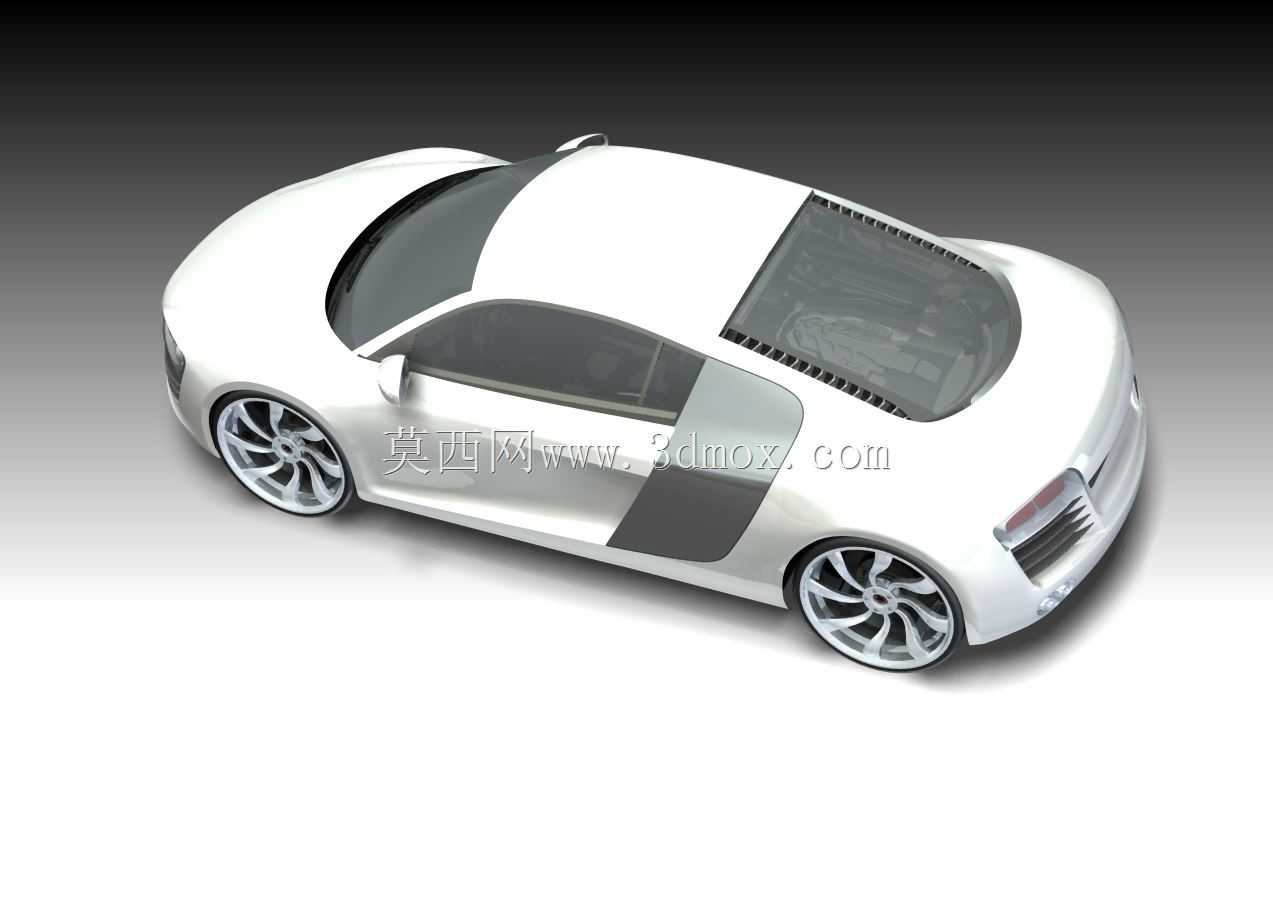

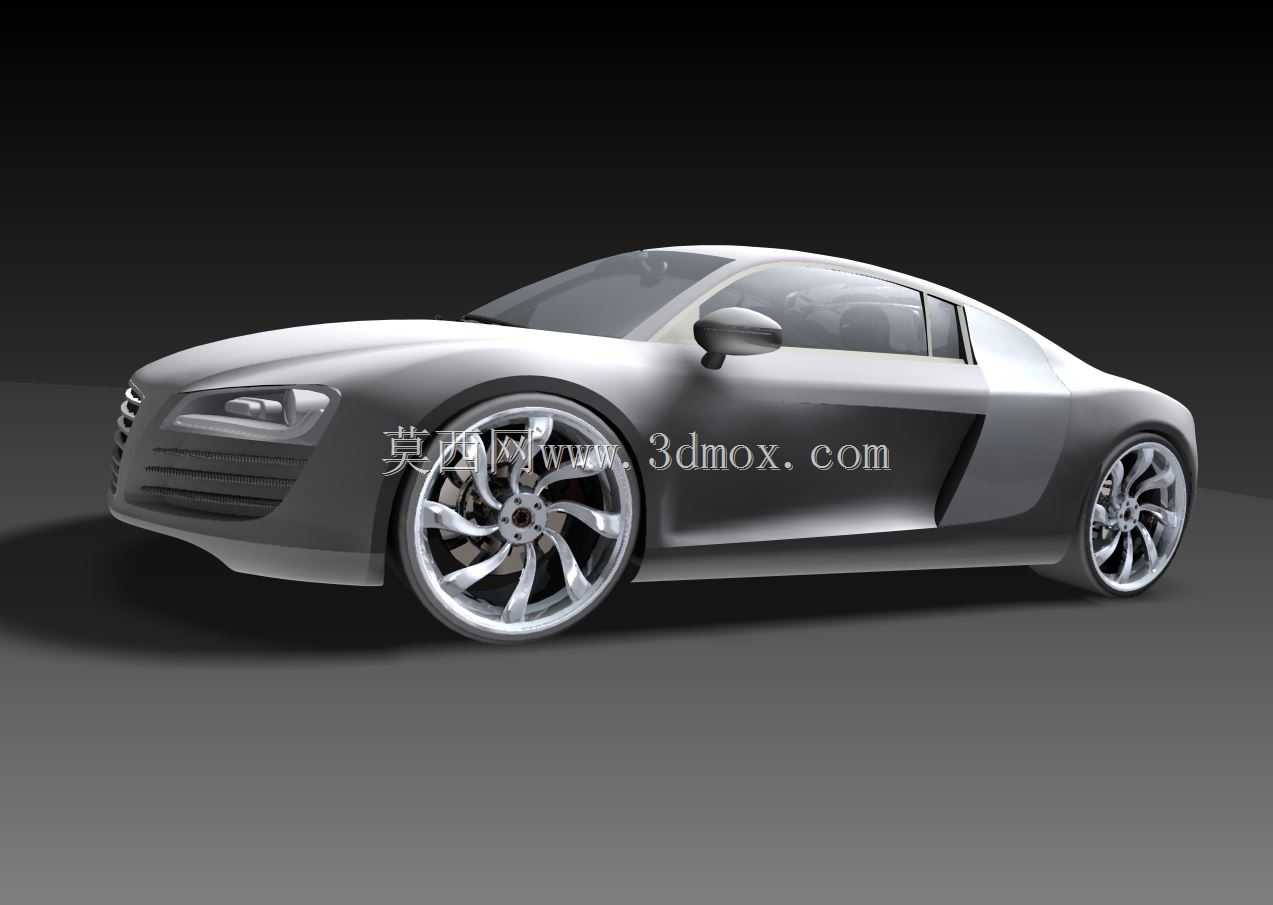

车身侧面的“刀锋”侧饰板是这款车的标志性特征，这块饰板不是平面，是带双曲率的弧面，上沿贴合车门玻璃的下导轨，下沿一直延伸到侧裙位置，建模时特意做了饰板和车门、后侧围的分缝，分缝的宽度均匀控制在3.5mm，和实车的装配间隙一致，没有出现分缝宽窄不一的问题。车窗部分是无框车门结构，玻璃的升降行程预留了足够的空间，玻璃上沿的弧度和车顶溜背线条完全贴合，关闭时能和车顶密封条完全压紧，不会出现漏水漏风的结构缺陷。

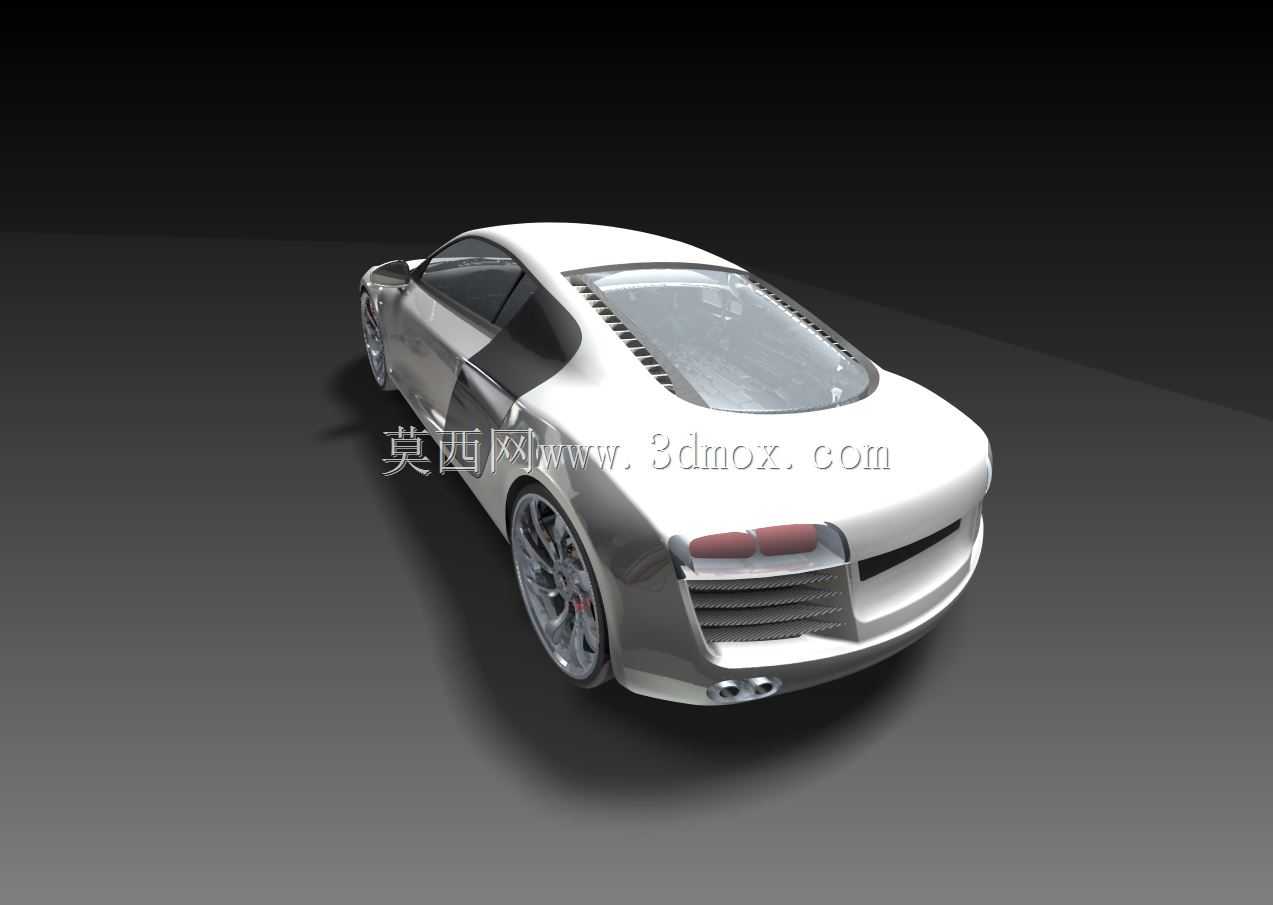

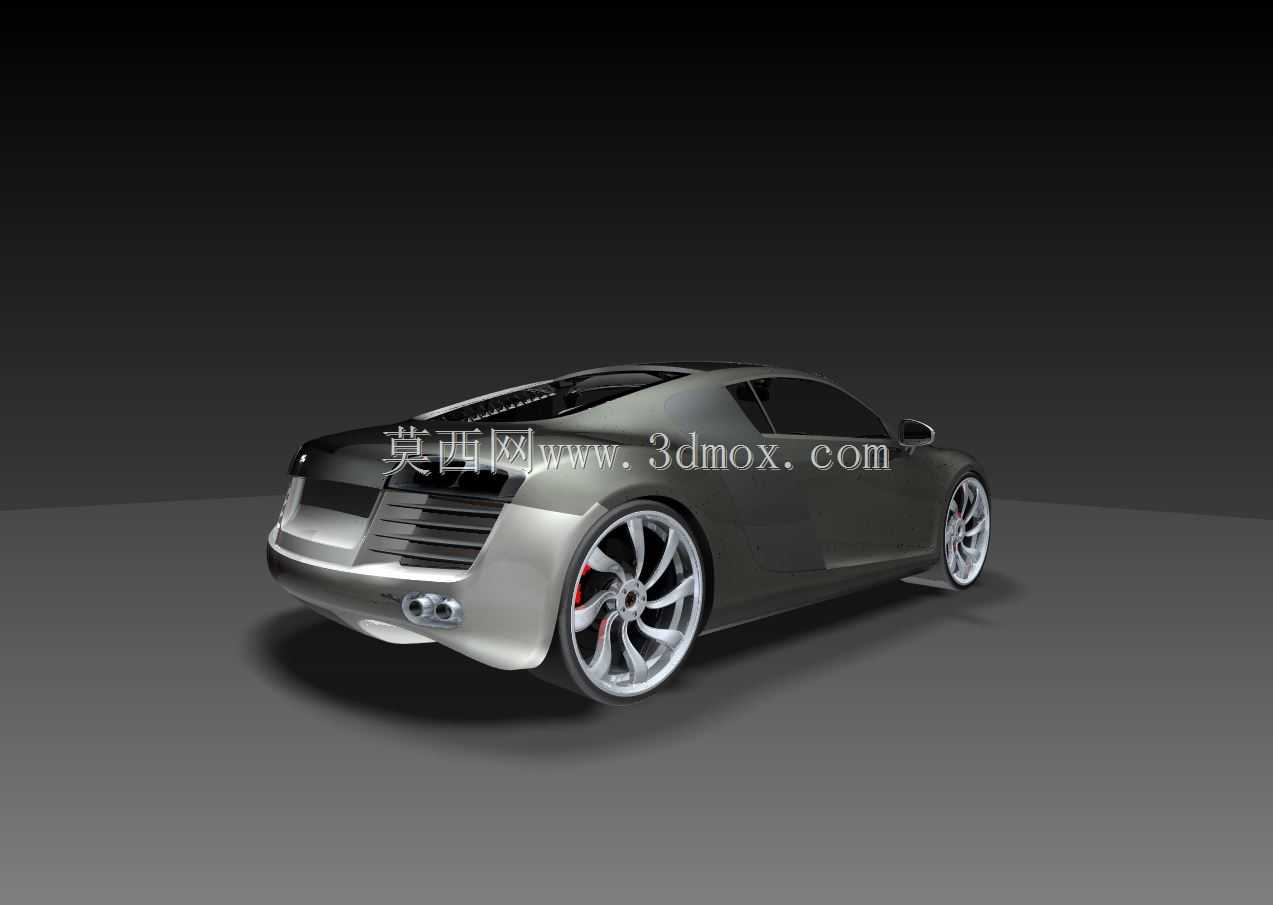

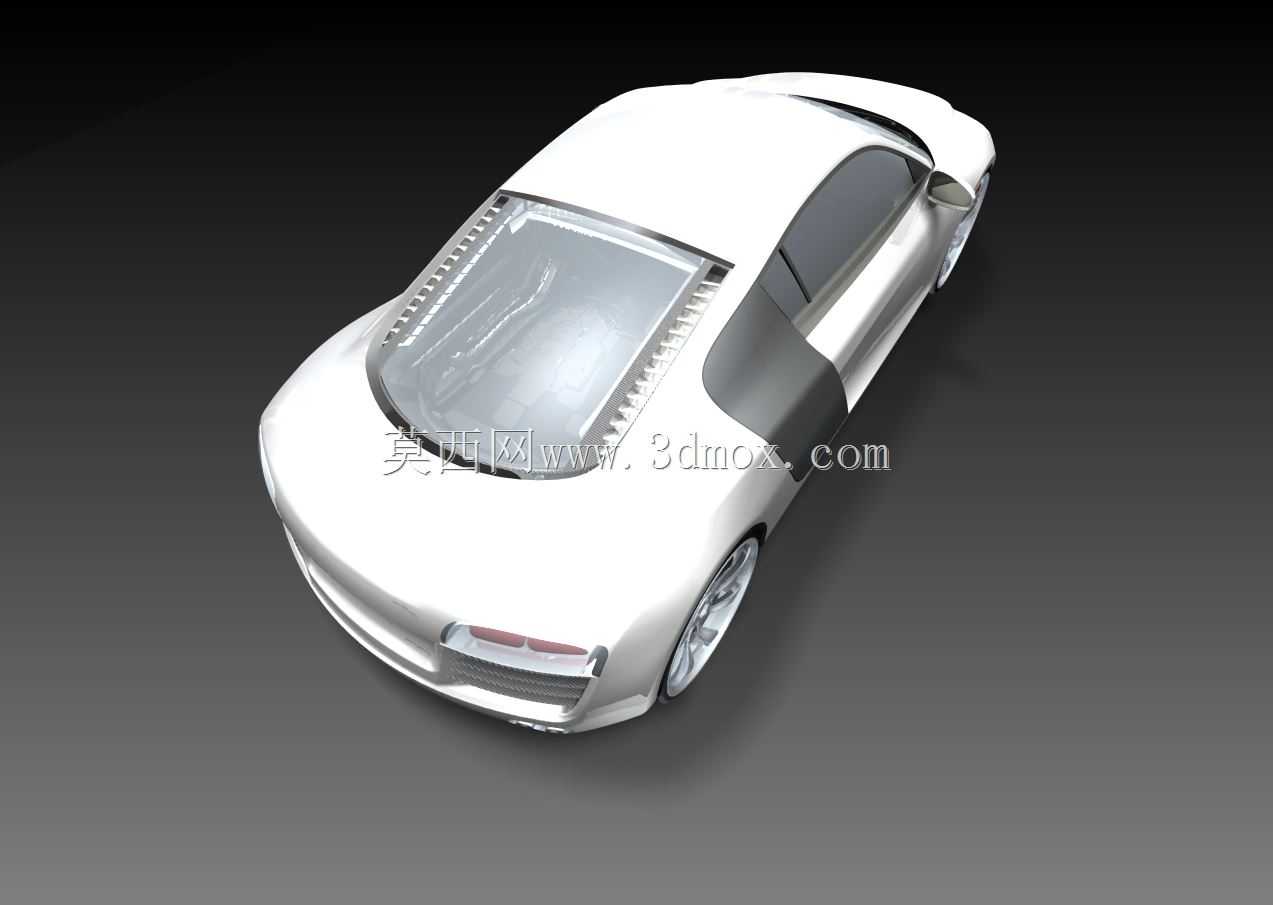

尾部的可升降尾翼结构也做了运动机构的预留，尾翼的收纳槽完全贴合后备箱盖的曲面，升起时的角度是对照实车高速行驶的下压力角度做的，尾翼支架的安装点也做了加强结构的示意，不是浮在车身上的装饰件。后扩散器的导流片是垂直于车尾下沿的，每个导流片的角度都对应后轮的尾流区域，能快速把车底的乱流导出，降低车尾升力，建模时扩散器和后保险杠的分缝、排气尾喉的安装孔位都做了精准对位，排气尾喉突出后保险杠的距离也符合实车的安全距离要求，不会因为倒车时轻微磕碰就损坏排气结构。

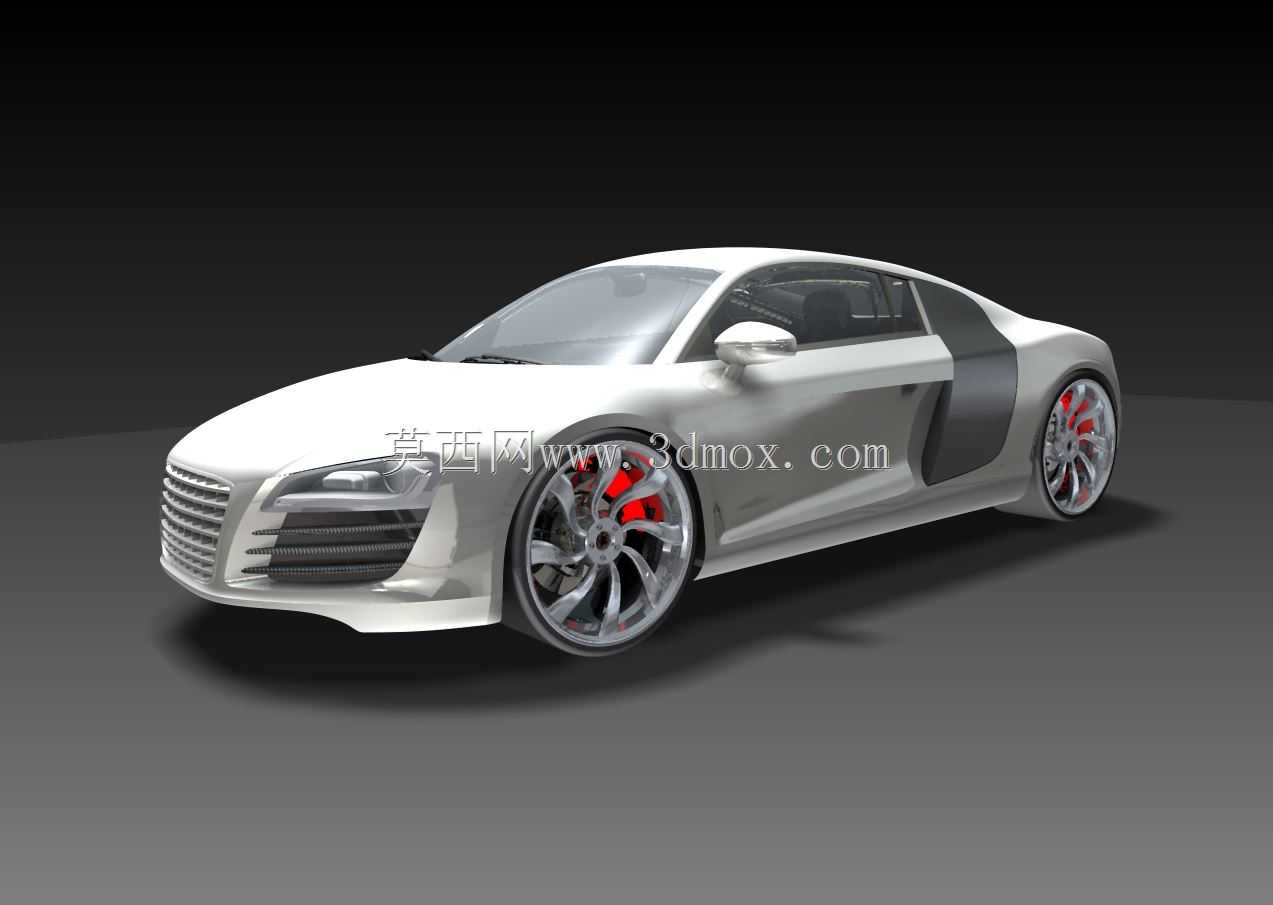

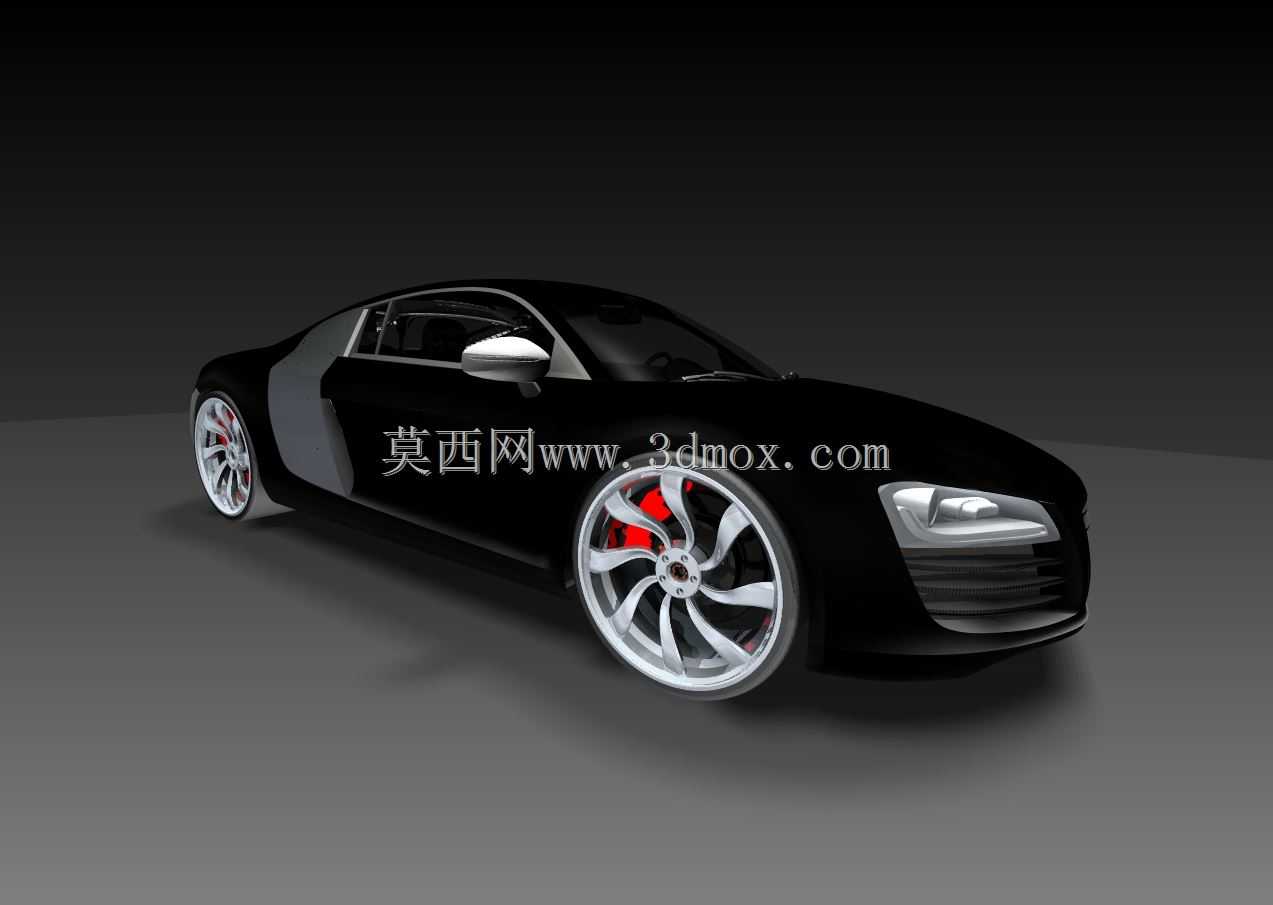

轮毂部分做了多辐式运动轮毂的完整结构，轮辐之间的镂空面积足够给刹车卡钳散热，卡钳的安装位置、刹车盘的通风孔结构都做了还原，轮拱内部的轮罩内衬空间也预留了足够的位置，就算改装更大尺寸的刹车套件，也不会和轮辐、轮罩发生干涉。内饰部分虽然是外观数模，但也做了基础的座舱结构占位，座椅的位置、方向盘的倾角、中控台的高度都符合实车的人机工程学边界，不会出现外观看着对，坐进去顶腿、挡视线的低级错误。

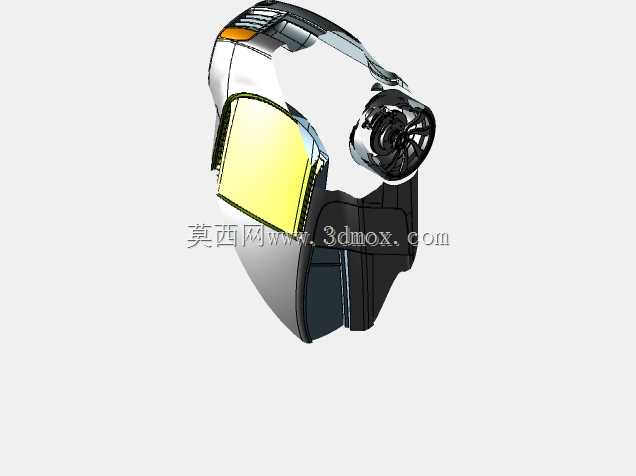

很多人觉得跑车建模就是拉个顺滑的曲面就行，其实真要做到符合工程逻辑，每个曲面的弧度、每个分缝的位置、每个突出件的尺寸，都要考虑实际使用时的功能需求，不能为了好看就随意改动。比如前保险杠的拖车钩盖板位置，建模时也留了对应的安装位，盖板的分缝和周围曲面完全齐平，不会破坏前脸的整体感，同时也满足实际使用时的拖车安装需求。外后视镜的安装位置在车门板上，不是传统的A柱三角窗位置，后视镜的造型是经过风洞优化的，镜壳的曲面能引导气流避开侧窗区域，减少高速行驶时的风噪，建模时后视镜的视野角度也做了校验，能覆盖侧后方三车道的视野范围，符合法规要求。

整车的曲面都是G2连续过渡，没有出现曲面褶皱、曲率突变的问题，所有的倒角都是根据位置不同做的差异化处理：人手经常触碰的车门把手位置倒角半径稍大，不会割手；空气动力学要求高的前唇、尾翼边缘倒角半径很小，能减少气流分离；车身覆盖件的分缝位置倒角均匀，符合冲压工艺的脱模要求，不会出现生产时无法脱模的问题。
