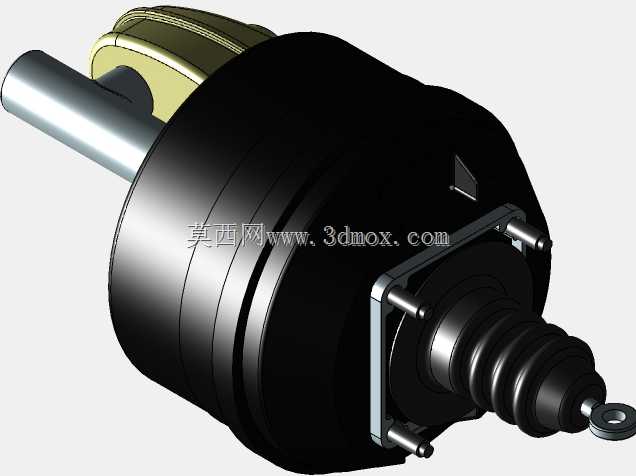

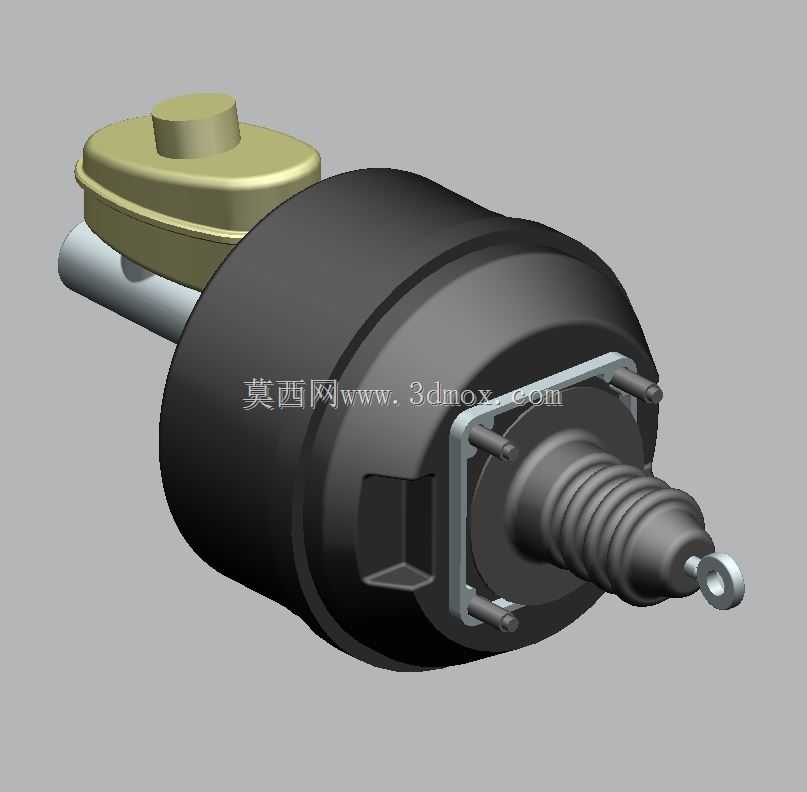

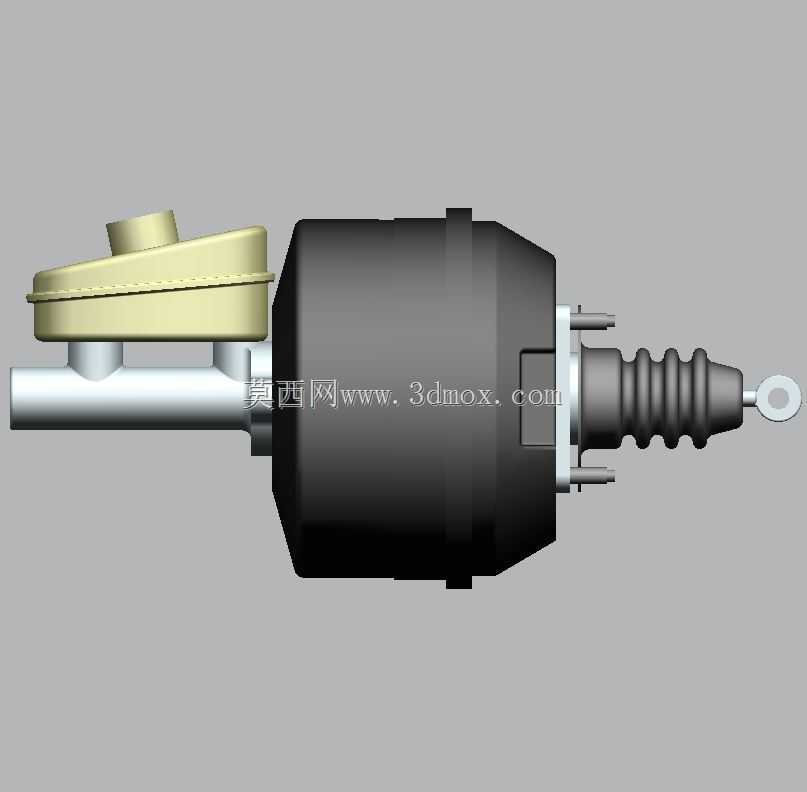

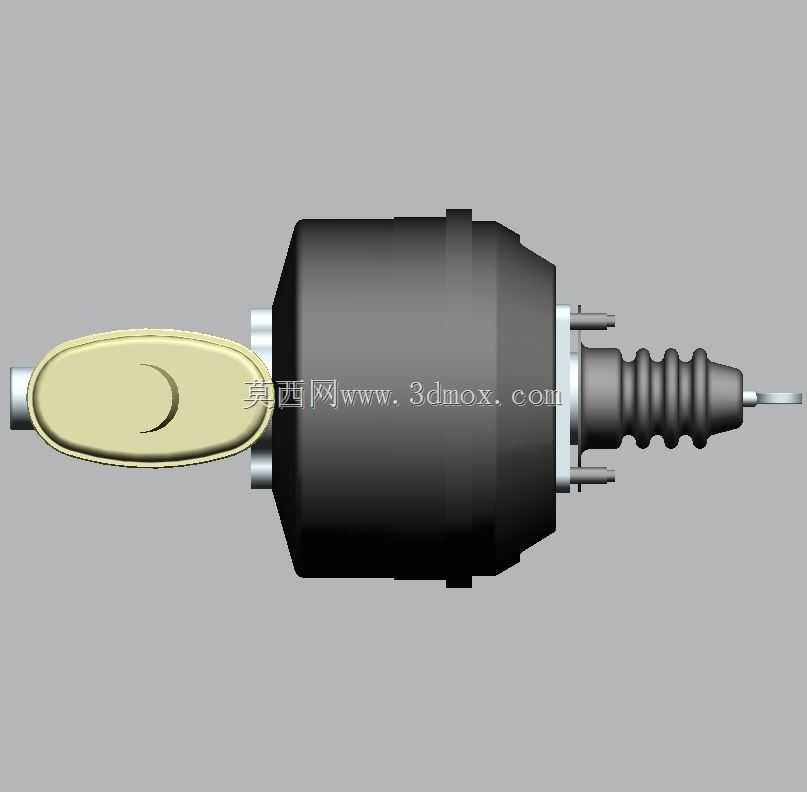

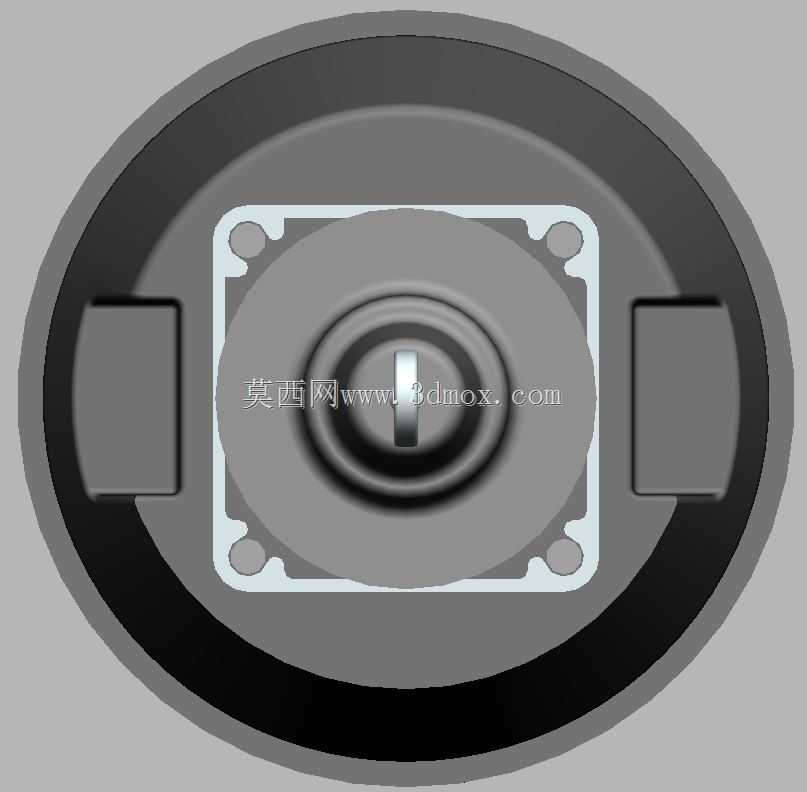

吉普大切诺基5.2升96英寸制动助力器外形结构

在乘用车制动系统的开发与匹配工作中，制动助力器是直接决定踏板脚感、制动响应速度与整车制动安全性的核心部件，本次呈现的这款助力器，是针对吉普大切诺基5.2升排量、适配96英寸制动系统规格的外部结构数模，主要服务于整车总布置校核、制动系统周边零部件干涉检查、售后替换件开发等工程场景。

从实际装车用途来看，这类真空式制动助力器的核心作用，是利用发动机进气歧管产生的真空度与大气压力的压力差，放大驾驶员踩下制动踏板的作用力，既可以降低驾驶员操作制动踏板的力度需求，避免长时间驾驶带来的腿部疲劳，也能保证制动系统获得足够的驱动推力，让制动主缸快速建立起满足制动需求的液压，匹配大排量SUV整备质量大、制动负荷高的使用特性，不管是城市道路频繁启停的工况，还是非铺装路面的连续制动场景，都能提供稳定的助力输出。

从功能特性上看，该结构采用了乘用车主流的单膜片真空助力结构布局，前端的金属端盖集成了真空单向阀的安装接口，用于连接发动机真空管路，保证助力腔室在非工作状态下能维持稳定的真空度；后端的推杆输出端直接对接制动主缸的输入顶杆，踏板侧的输入推杆带有防尘波纹套结构，能够阻挡行车过程中的泥水、灰尘进入助力器腔室内部，避免膜片磨损、密封失效的问题；侧面的储液罐安装位与制动主缸储液罐的安装边界完全匹配，不需要额外设计转接支架就能完成装配，减少了总装环节的零件数量与装配工序。

在设计思路的呈现上，这个数模完整还原了助力器的外部安装特征：壳体采用了冲压焊接的钢制外壳，表面做了发黑防锈处理，能够抵御底盘区域的水汽、盐雾侵蚀；安装法兰面的四个螺栓固定点位置，完全对应大切诺基前围板的安装孔位坐标，法兰面与前围板之间预留了密封垫的安装空间，能够避免驾驶舱与发动机舱之间出现漏气、漏音的问题；助力器本体的轴向尺寸、径向直径都严格按照实车测量数据还原，在做总布置校核时，可以直接验证助力器与周边的雨刮联动杆、空调蒸发箱壳体、发动机进气歧管等部件的间隙是否满足设计要求，避免装车后出现运动干涉、装配困难的问题。

从安装边界的细节来看，该助力器的输入推杆长度、输出推杆的伸出量都符合原车的制动踏板行程匹配要求，踏板安装臂的连接销孔尺寸与原车踏板结构完全适配，不需要对踏板机构做任何修改就能直接替换；储液罐的安装角度、加油口的朝向也完全还原实车状态，能够保证制动液加注时的操作空间，同时避免车辆在倾斜工况下储液罐内的制动液溢出；助力器壳体上的真空接口朝向、管径尺寸也与原车真空管路匹配，不需要重新设计管路走向，降低了售后维修与零部件替换的适配难度。

对于从事整车底盘设计、制动系统匹配、售后零部件开发的工程师来说，这类精准还原外部安装特征的数模，能够大幅减少前期逆向测量的工作量，在项目开发初期就能完成周边部件的布置校核，缩短开发周期；同时在做制动系统性能匹配仿真时，准确的外形尺寸与安装点坐标也能为仿真模型的搭建提供可靠的边界参考，保证仿真结果与实车状态的一致性。不同于需要拆解测量内部膜片、弹簧结构的详细设计数模，这个外部结构数模已经覆盖了总布置、安装匹配、外观验证环节的所有需求，对于不需要涉及助力器内部性能开发的工程场景来说，数据量更小，调用更方便，完全能够满足日常设计校核的使用需求。
