65GPH高压直列燃油输送泵结构设计

在车用动力系统、小型内燃机改装、通用动力机组的燃油供给环节，这类直列式高压燃油泵是保障燃油稳定输送的核心部件，不同于传统叶片式低压输油泵，该款泵体采用紧凑直列布局，能够在有限的机舱安装空间内实现稳定的高压燃油供给，适配大马力改装机型、小型柴油发电机组、船用外挂动力等对燃油供给压力有较高要求的应用场景。从实际使用场景来看，这类泵体常被布置在燃油箱与喷油轨之间的管路上，负责将油箱内的燃油加压后稳定输送至喷油系统，避免高负荷工况下出现供油压力不足、气阻等问题，尤其是在持续高转速运行的动力设备上，泵体的持续供油稳定性直接决定了动力输出的平顺性。

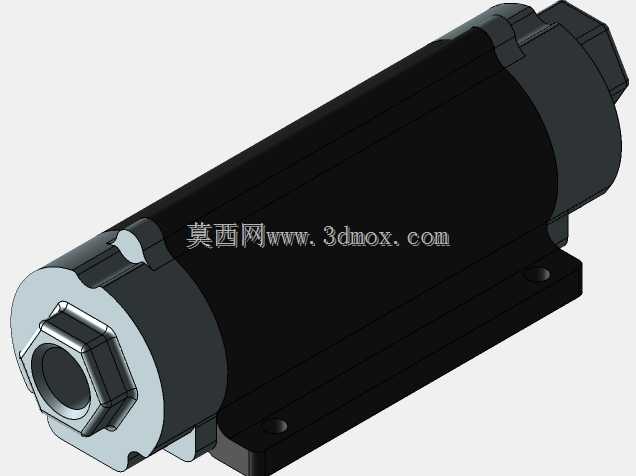

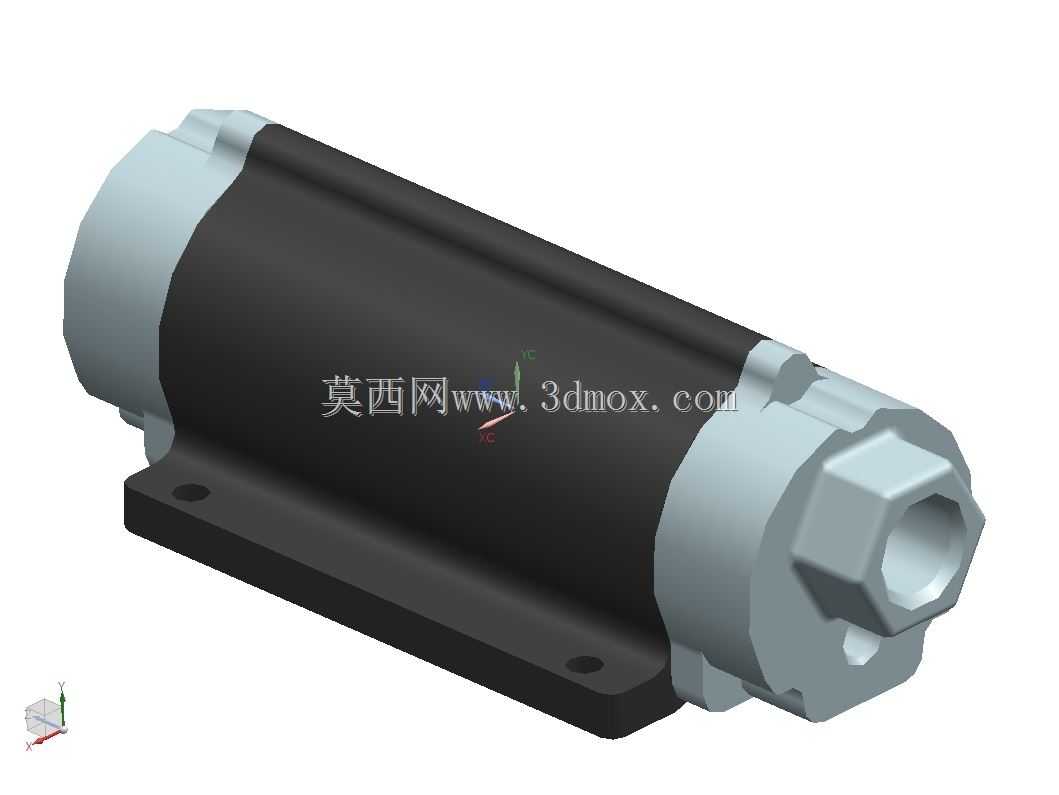

从结构设计思路来看，该泵体采用圆柱形主体加侧置安装底座的布局，主体外壳采用等径圆柱段设计，两端分别设置进油端盖与出油端接头，整体结构没有多余的外凸结构，能够在狭窄的安装空间内完成布置，同时侧置的一体式安装底座带有两个对称的安装通孔，可直接通过螺栓固定在机身的安装平面上，不需要额外设计转接支架，减少了安装环节的累计误差。泵体两端的接口采用标准AN规格设计，入口为AN10规格、出口为AN8规格，能够直接匹配对应规格的燃油管路与快接接头，不需要额外加工转接接头，接口处采用六角外形设计，方便安装时使用扳手施加拧紧力矩，避免安装过程中出现打滑损伤接头密封面的问题。

从安装边界来看，泵体主体的圆柱段外径保持一致，安装底座的下平面为加工基准面，两个安装孔的中心距与泵体轴线平行，安装时只需要保证安装平面的平面度公差在0.1mm以内，就能够避免泵体安装后出现壳体变形导致的内部运动件卡滞问题。泵体的整体长度控制在紧凑范围内，两端接口的轴线与泵体主体轴线重合，管路布置时可以顺着泵体轴线方向走管，减少管路弯折带来的流阻损失。泵体外壳的黑色段为主体承压壳体，采用金属材质加工，能够承受持续的燃油压力波动，两端的银灰色端盖与接头采用硬质金属材质，兼顾密封性能与结构强度，端盖与主体壳体之间采用密封结构连接，能够避免高压燃油出现渗漏问题。

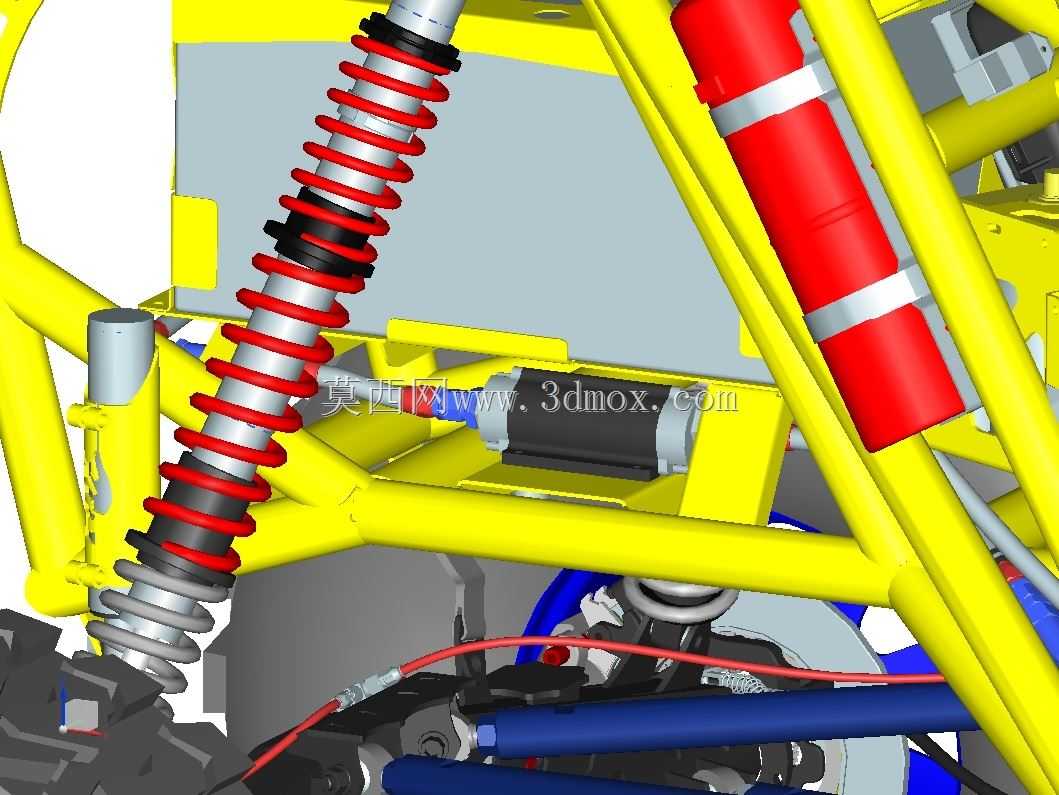

在实际选型匹配过程中，这类直列燃油泵的流量参数能够覆盖多数中小马力内燃机的全工况燃油需求，65GPH的流量规格可以满足持续高负荷运行下的燃油消耗量，同时预留一定的流量余量，避免大油门工况下出现供油跟不上的问题。不同于分体式的泵滤一体结构，该款泵体为独立的泵体单元，后续维护时可以单独更换泵体，不需要连带滤芯等其他部件一同更换，降低了后期维护成本。从建模细节来看，模型还原了泵体外部的所有安装特征，包括底座上的安装沉孔、端盖处的密封台阶、接口处的螺纹段外形、壳体表面的工艺特征，能够直接用于设备布置阶段的干涉检查、安装支架设计、管路走向模拟，不需要再对模型进行二次修整。在进行动力舱三维布置时，可以直接将该模型导入装配环境，匹配安装孔位坐标，核对泵体与周边线束、管路、结构件的间隙，保证最小间隙满足整车布置的安全距离要求，避免运行过程中出现部件干涉磨损的问题。

从功能特性来看，该泵体的直列结构让燃油在泵体内的流道更加顺畅，减少了燃油流动过程中的折反流阻，能够降低泵体自身的功率消耗，同时圆柱形的外壳结构承压能力更强，在持续高压工作状态下壳体的变形量更小，能够长期保持稳定的供油压力。安装底座与主体壳体为一体式结构，相比分体式的安装卡箍结构，整体刚性更好，能够承受设备运行过程中的振动载荷，避免长期振动后出现安装松动、泵体移位的问题。两端的接口采用不同的规格设计，能够从结构上避免安装时出现进出油口接反的问题，减少装配环节的出错概率，接口的六角尺寸符合标准扳手的开口尺寸，现场装配时不需要使用专用工具，提升了装配效率。
