嵌入式家用厨房电烤箱外观结构设计

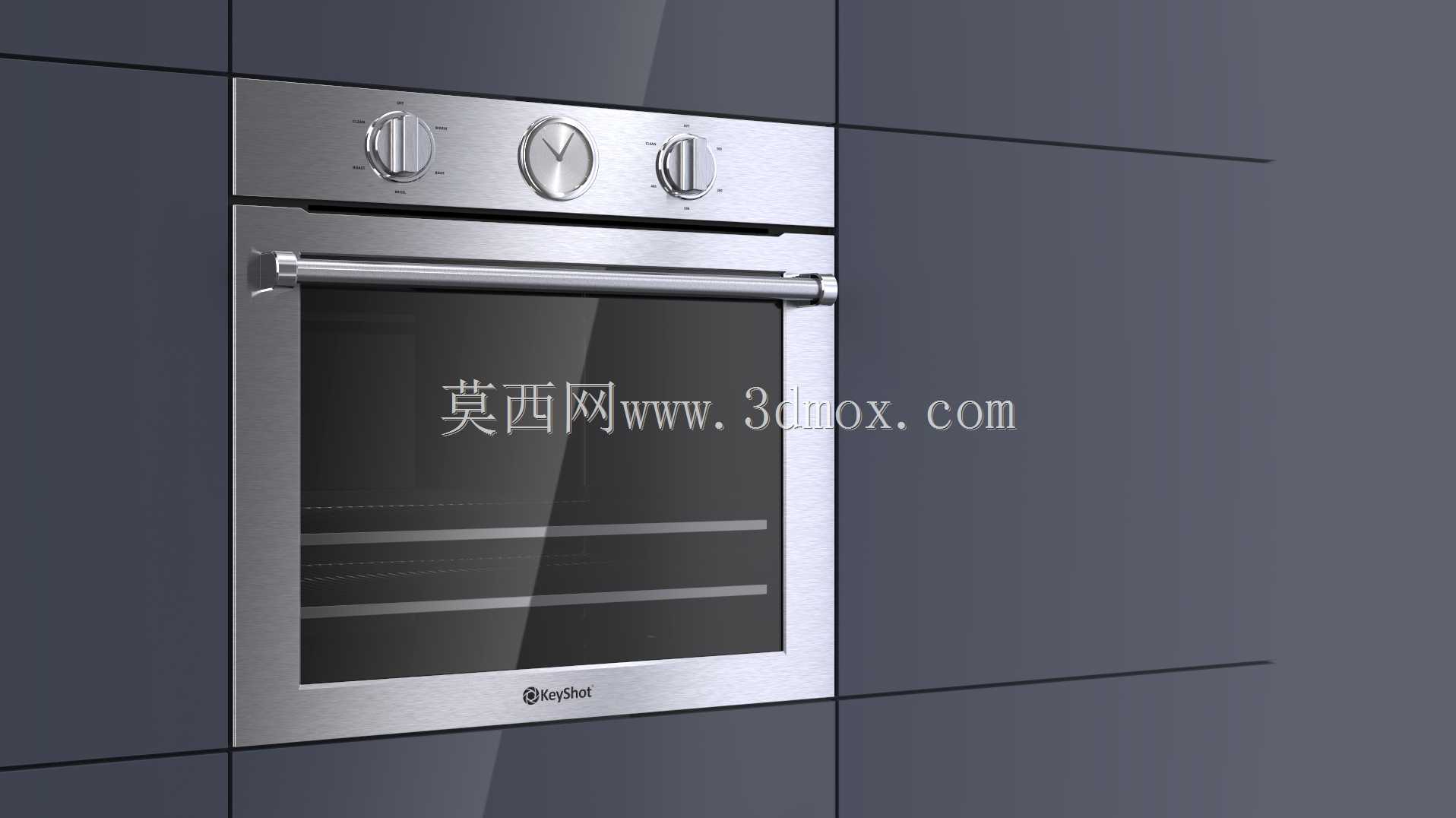

嵌入式烤箱作为现代整体厨房的核心烹饪设备之一，其设计需要同时兼顾安装适配性、操作人机工程、外观协调性与功能实用性，本次呈现的嵌入式烤箱三维结构，完全围绕家用整体橱柜的安装场景展开设计。从安装边界来看，这类嵌入式烤箱的标准适配橱柜开孔宽度通常在560mm至590mm区间，开孔高度控制在580mm至600mm，开孔深度预留不小于550mm的安装空间，设备本体的外沿会设计宽度15mm至20mm的装饰翻边，安装完成后翻边可以完全遮盖橱柜开孔的裁切边缘，无需额外做封边处理，适配目前主流的定制橱柜模数，不需要用户对橱柜进行特殊改造。设备正面采用拉丝不锈钢面板作为主体材质，面板厚度控制在1.2mm，既保证足够的结构强度避免运输安装过程中变形，也能通过金属拉丝纹理呈现出细腻的金属质感，和常见的石英石台面、双饰面橱柜门板、烤漆橱柜门板都能形成协调的视觉搭配，不会在整体厨房空间中产生突兀感。操控区域设置在腔体正面上方，三个旋钮采用同材质金属质感设计，中间旋钮集成功能切换与温度显示功能，左右两个旋钮分别负责上下加热管温度调节、烘烤时间设定，旋钮的阻尼力矩设计在0.15N·m至0.2N·m之间，旋转时带有清晰的档位段落感，用户操作时不需要低头查看刻度，凭借手感就能完成档位调整，符合厨房操作时的人机交互习惯。烤箱门体采用三层钢化玻璃结构，最外层玻璃为低辐射镀膜玻璃，在设备满功率运行时，外玻璃表面温度可以控制在40摄氏度以内，避免用户误触造成烫伤，门体拉手采用通长式不锈钢圆管设计，直径30mm，距离门体表面的握持间隙预留40mm，即使用户佩戴隔热手套也能顺利完成开门操作，门体的铰链采用可调式阻尼结构，开门角度可以在0度至110度之间任意悬停，不会出现开门时门体快速下坠、关门时猛烈撞击腔体的问题，同时铰链的调节余量可以达到±3mm，安装时可以根据橱柜面板的平整度微调门体位置，保证门体和周边橱柜门板的缝隙均匀一致。腔体内部采用搪瓷内胆，内胆边角全部做圆弧过渡处理，没有清洁死角，内部设置三层烤架安装位，可以同时放置不同尺寸的烤盘、烤网，满足多层同时烘烤的需求，加热管采用上下独立的不锈钢加热管，背部搭配热风循环风扇，保证腔体内部温度均匀性，温差控制在±5摄氏度以内，避免出现烘烤时局部烤焦、局部未熟的问题。在设计过程中，首先需要确定设备的安装基准，以橱柜的安装完成面作为正面基准，设备的散热通道设计在设备背部与顶部，不需要在橱柜门板上预留额外的散热孔，依靠橱柜内部的自然空气循环就能完成散热，避免散热气流直吹橱柜板材造成板材受潮变形。外观设计阶段重点处理金属表面的纹理呈现，不锈钢面板的拉丝纹理采用400目砂带拉丝处理，纹理方向统一为水平方向，光线照射下会形成均匀的漫反射效果，不会留下明显的指纹残留，降低日常清洁的维护难度。操控旋钮的位置经过人机验证，距离地面的安装完成高度在1400mm至1500mm之间，符合普通身高用户站立操作时的手臂自然抬起高度，操作时不需要抬臂过高或者弯腰俯身。门体的观察窗采用大面积深色钢化玻璃，用户不需要打开炉门就能清晰观察内部食物的烘烤状态，玻璃表面印刷的品牌标识位置经过反复调整，不会遮挡用户观察内部腔体的视线。设备的整体结构采用模块化设计，前面板、门体、腔体、控制组件、背部加热组件都可以独立拆分，方便后期的维护更换，不需要将整个设备从橱柜中完全拆卸就能完成常规的配件检修。
