医用手持骨骼锯动力工具结构设计

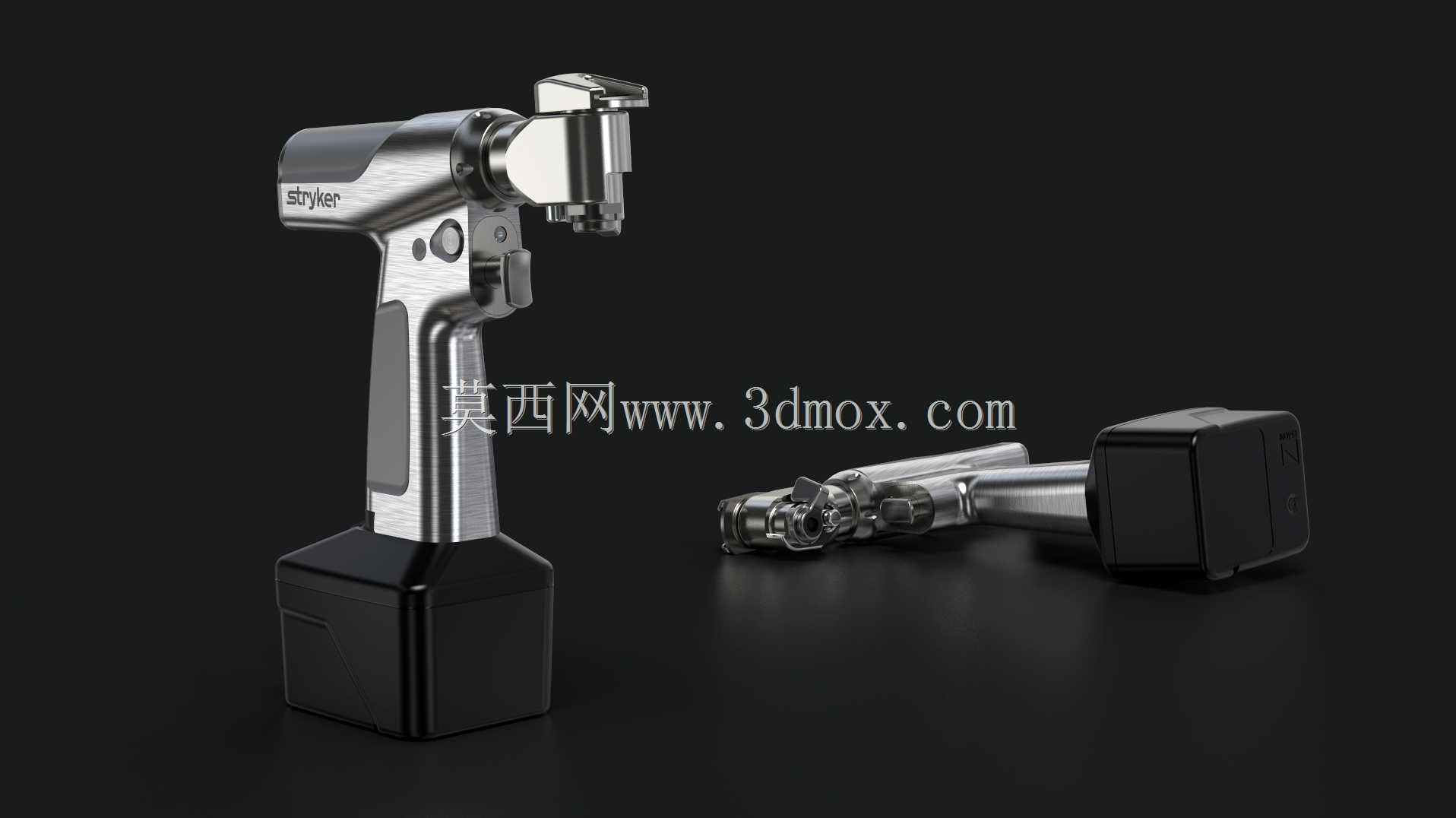

这款手持动力骨骼锯，是骨科手术场景下的核心操作器械，主要用于骨科截骨、假体置换术中的骨组织修整、切割作业，适配创伤骨科、关节外科的多类术式需求，在临床操作中需要兼顾握持稳定性、切割精度与操作安全性，避免术中对周围软组织造成额外损伤。从结构设计来看，整机采用枪式握持构型，手柄区域做了贴合手掌弧度的曲面收窄处理，握持重心落在手掌虎口位置，长时间持握操作不易产生疲劳，手柄侧方设置的按压式启停开关，位置刚好匹配食指自然放置的区域，操作时无需大幅调整手部姿态即可完成启停控制，开关做了防误触的凹陷设计，避免术中误碰触发刀具动作。设备下部集成的电池包采用快拆式卡扣结构，与手柄主体的连接边界做了周向密封处理，可满足术中常规消毒擦拭的防护需求，电池包与手柄的对接端面设置定位凸台，安装时无需刻意对位即可卡入锁紧，更换电池的操作可在数秒内完成，适配术中连续作业的需求。前端的锯头夹持机构采用偏心快锁结构，可适配不同规格的摆锯锯片，夹持端面做了防滑齿纹处理，锯片安装后锁紧力可满足高负载切割下的无松动要求，锯头的摆动行程经过精准限定，切割时的摆幅控制在安全范围内，避免锯片过度偏移造成非目标区域的组织损伤。整机外壳主体采用医用级金属材质，表面做了哑光金属处理，既可以耐受术中常规的消毒试剂腐蚀，也能避免强光下的反光干扰术者视线，金属壳体的壁厚经过优化，在保证结构强度可承受术中意外跌落、侧向受力的前提下，尽可能压缩整机重量，降低术者操作的负重感。从尺寸边界来看，整机不含锯片的长度控制在260mm以内，手柄处的最大握持直径为42mm，下部电池包的最大宽度为70mm，整体外轮廓无尖锐凸起，所有棱边都做了R2以上的圆角过渡，避免术中剐蹭无菌手术单或者周围软组织。内部的动力传输结构采用行星齿轮减速布局，电机输出的高转速经过减速增扭后传递到前端摆锯机构，传动齿轮的啮合间隙经过严格控制，运转时的抖动量控制在0.1mm以内，保证切割骨组织时的断面平整度，减少术后骨面修整的工作量。锯头与主体连接的位置设置了密封轴承，可阻挡术中的骨屑、冲洗液进入设备内部，延长设备的使用寿命，同时也避免内部润滑脂溢出污染术区。设备的配重经过反复调校，电池包安装后整机的重心位于手柄中心位置，操作时手腕无需额外施加平衡力即可稳定持握，做不同角度的切割动作时，设备的跟随性良好，不会出现头重脚轻或者尾部坠重的情况。在实际临床应用中，这类动力骨锯需要配合不同规格的无菌锯片使用，针对皮质骨、松质骨的切割需求，可匹配不同齿形的锯片，设备本身的输出转速可通过开关的按压力度做线性调节，轻按开关时输出低转速，适合精细修整骨面，按到底时输出最高转速，可快速完成大段骨组织的切割，适配术中不同阶段的操作需求。从建模设计的角度来看，这类手持医疗动力工具的曲面构建需要严格遵循人机工程学的握持数据，手柄曲面的构建需要匹配不同手型的握持轮廓，所有的分型面都要设置在不影响握持手感的位置，表面的标识区域做了下沉处理，标识填充后与壳体表面齐平，不会产生凸起积纳污渍。金属表面的纹理处理需要兼顾视觉质感与实际使用需求，哑光金属的粗糙度设置在Ra0.8左右，既不会过于光滑导致沾血后握持打滑，也不会因为表面过于粗糙难以清洁消毒。
