BMX小轮车把立连接固定结构设计

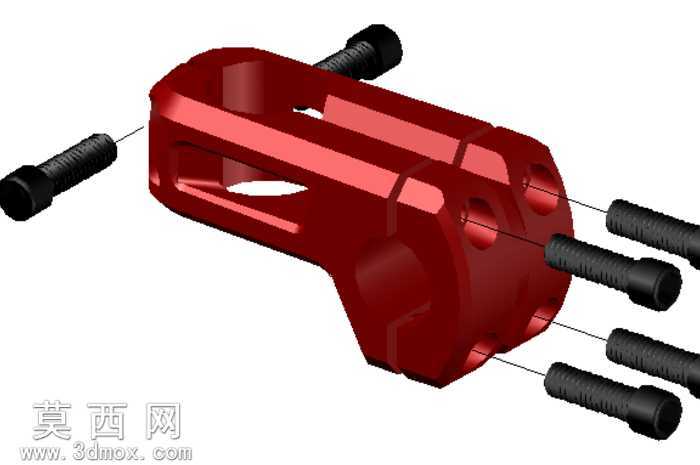

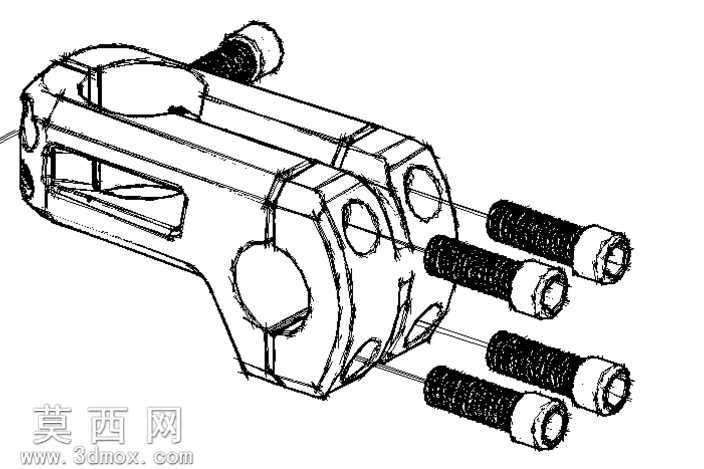

本作品为BMX小轮车专用的把立连接固定结构三维建模成果，建模阶段围绕小轮车极限运动场景下的高强度受力需求展开设计，整体采用一体化夹持式结构逻辑，主体构件为中空异形夹座，搭配多组内六角紧固螺丝实现车把与前叉舵管的双向锁紧固定。建模过程中优先对主体夹座进行特征构建，先绘制夹座的外轮廓基准草图，通过拉伸、切除命令生成基础实体，再针对夹持位做圆弧面适配处理，保证与圆管形车把、舵管的贴合度达到95%以上，避免应力集中导致的部件开裂；夹座侧面开设多组同轴螺丝过孔，孔位做沉头处理，确保螺丝安装后端面与夹座表面齐平，减少骑行过程中的剐蹭风险，同时在夹座非受力区域开设轻量化镂空槽，在不降低结构强度的前提下减少整体重量，适配小轮车特技动作的轻量化操控需求。材质渲染阶段，主体夹座采用阳极氧化红铝合金材质参数，调整金属粗糙度至0.2、反射率至0.6，还原铝合金硬质氧化后的细腻磨砂金属质感，同时在棱角边缘添加轻微倒角高光，凸显机加工零件的精密质感；紧固螺丝采用发黑高强度合金钢材质，调整螺纹纹理的凹凸贴图参数，还原标准内六角螺丝的螺纹细节与发黑处理后的哑光深黑质感，不同材质的视觉区分清晰，能够直观展现装配后的成品视觉效果。结构设计上充分考虑BMX运动的大冲击载荷特性，夹座的夹持壁厚做了加厚处理，螺丝排布采用对称式布局，锁紧时受力均匀，不会出现车把偏移的问题；装配关系上严格遵循实际机械装配逻辑，每颗螺丝与对应过孔保留合理装配间隙，可直接导出工程图用于实际加工生产，整体模型结构完整，特征参数清晰，既可以作为小轮车改装配件的设计参考，也可用于机械结构教学中的夹持类连接结构案例演示。
