F16战隼战斗机整机结构三维数模

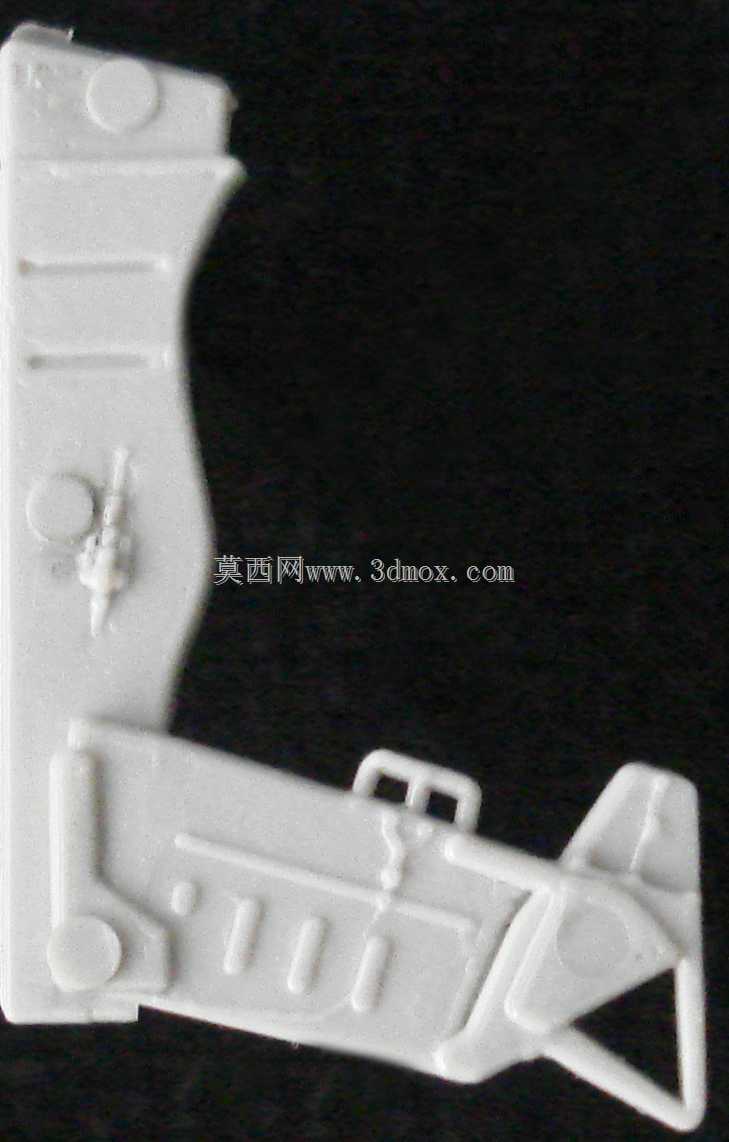

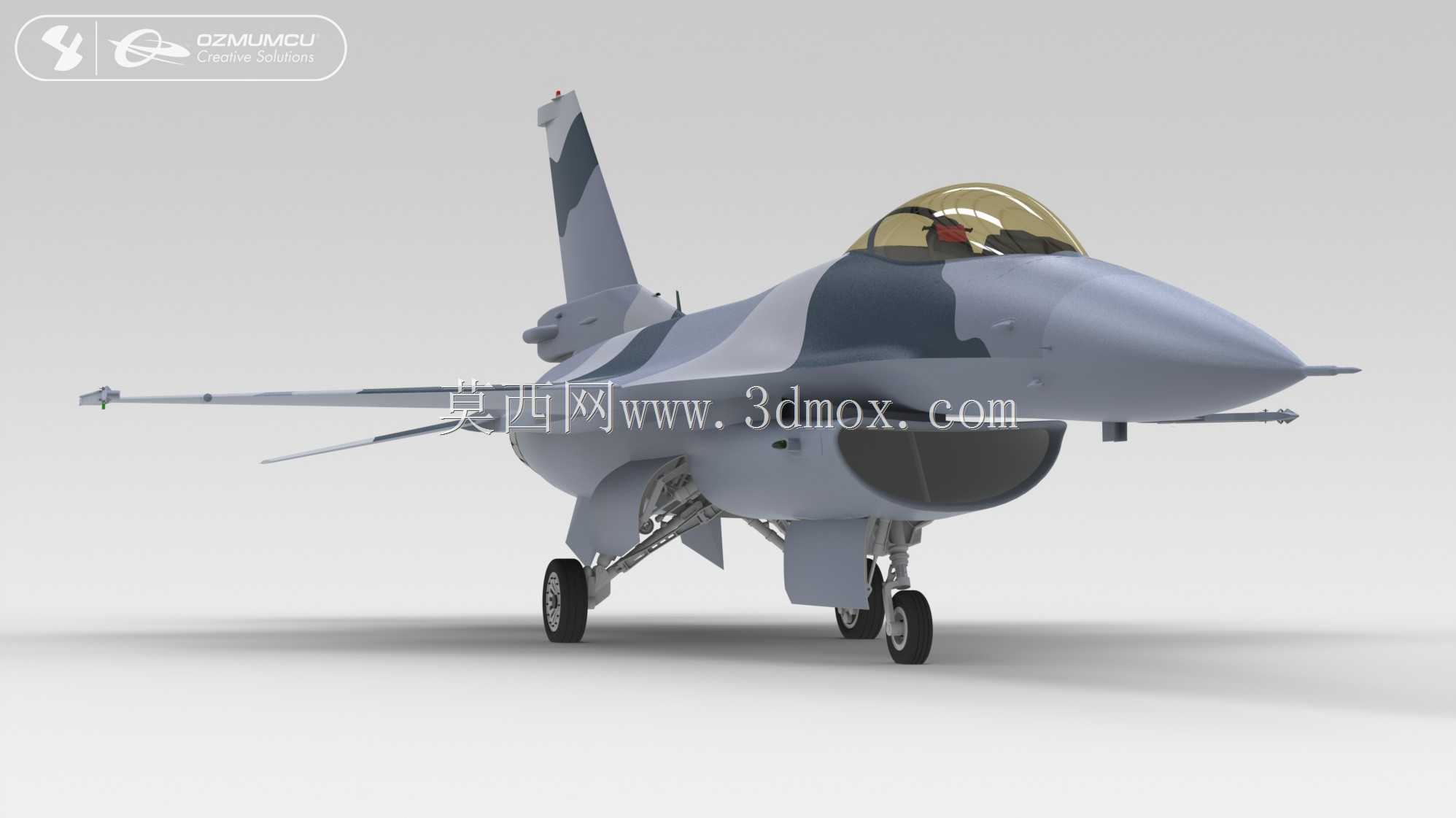

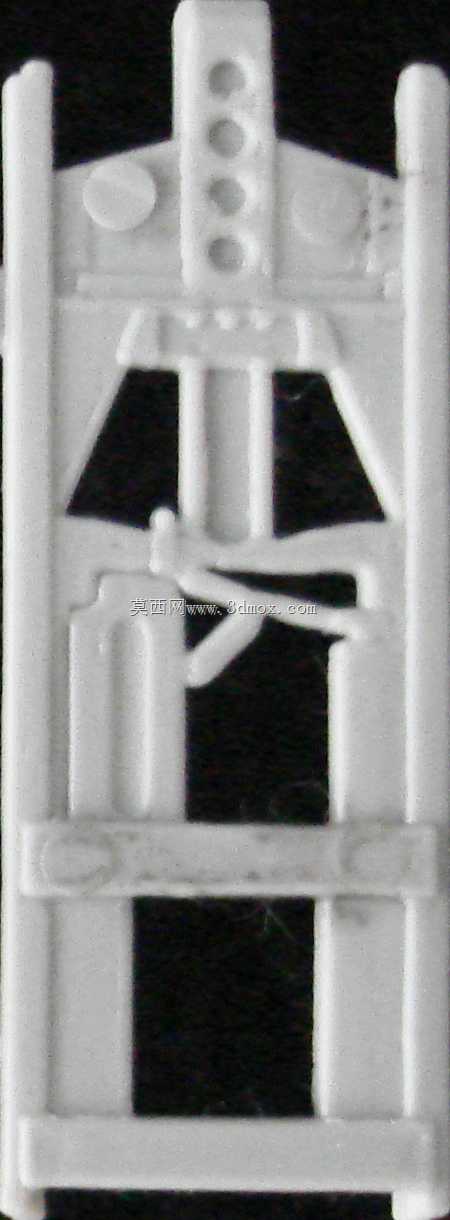

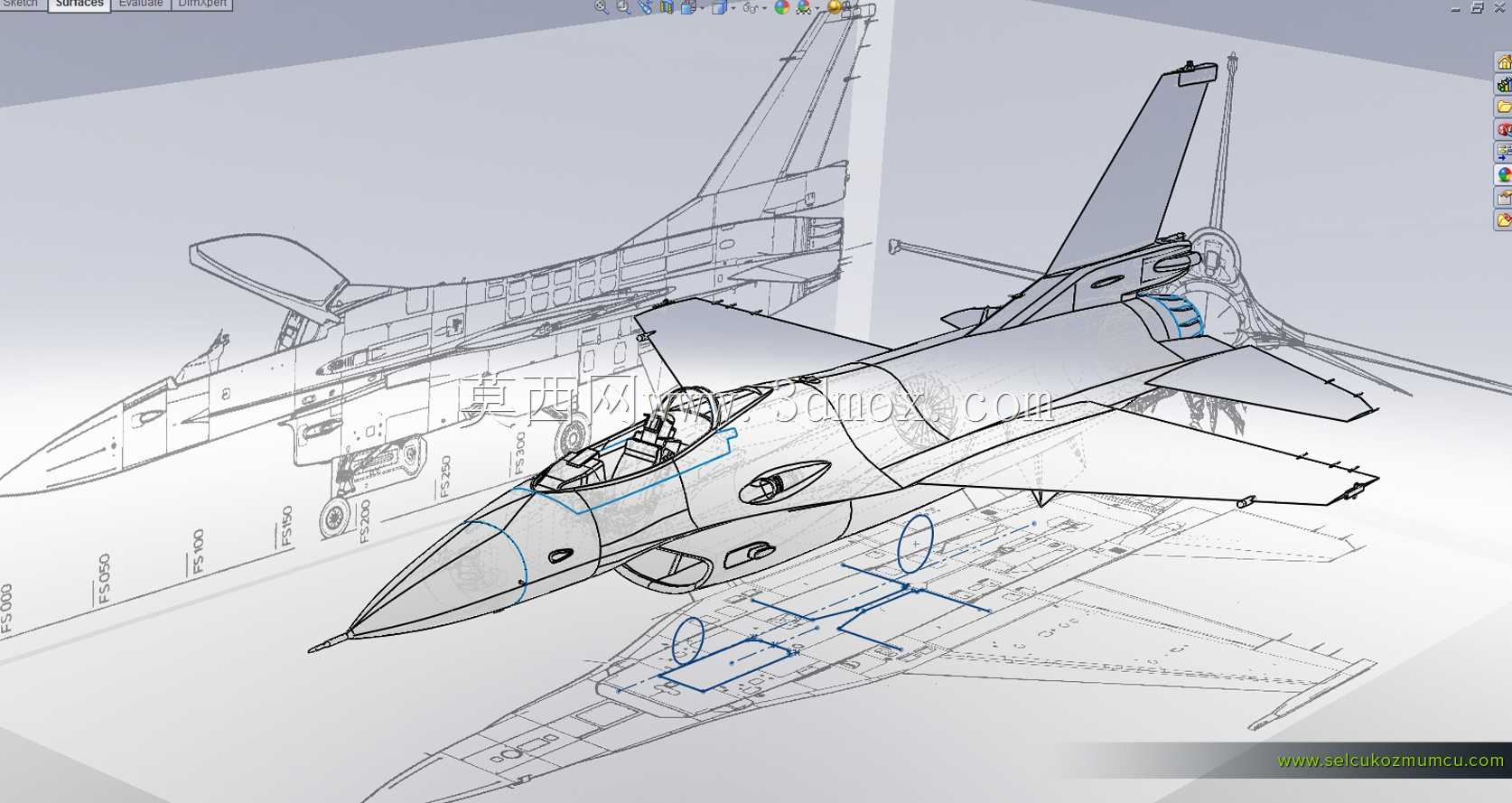

　　该三维数模完整还原了F16战隼战斗机的整机气动外形与核心结构布局，覆盖从机头雷达罩到尾喷口的全段外形轮廓，包含机身主承力结构分区、机翼气动面、起落架收放舱段、座舱整体结构、垂尾与平尾操纵面等全部外露与关键内部结构的几何特征。从航空装备研发与教学场景来看，这类高精度整机数模可用于飞行器气动外形验证前期的方案比对，也可作为航空类专业结构设计课程的教学参考案例，帮助从业者理解单引擎轻型战斗机的结构布局逻辑，还能用于航空科普展项的三维交互开发，为仿真演示提供精准的几何基础。

　　从实际用途维度看，F16作为单发轻型多用途战斗机，本身承担制空作战、近距空中支援、对地精确打击等任务，对应的数模结构也匹配这些功能需求：机身采用翼身融合体设计，边条翼从座舱两侧延伸至机翼根部，在大迎角飞行状态下可利用边条涡提升机翼升力系数，这一结构特征在数模中通过连续顺滑的曲面过渡完整呈现，机翼前缘后掠角、翼型厚度分布都贴合实机的气动设计参数，可直观看到机翼下的挂点布局位置，对应不同任务模式下的副油箱、机载弹药挂载边界。

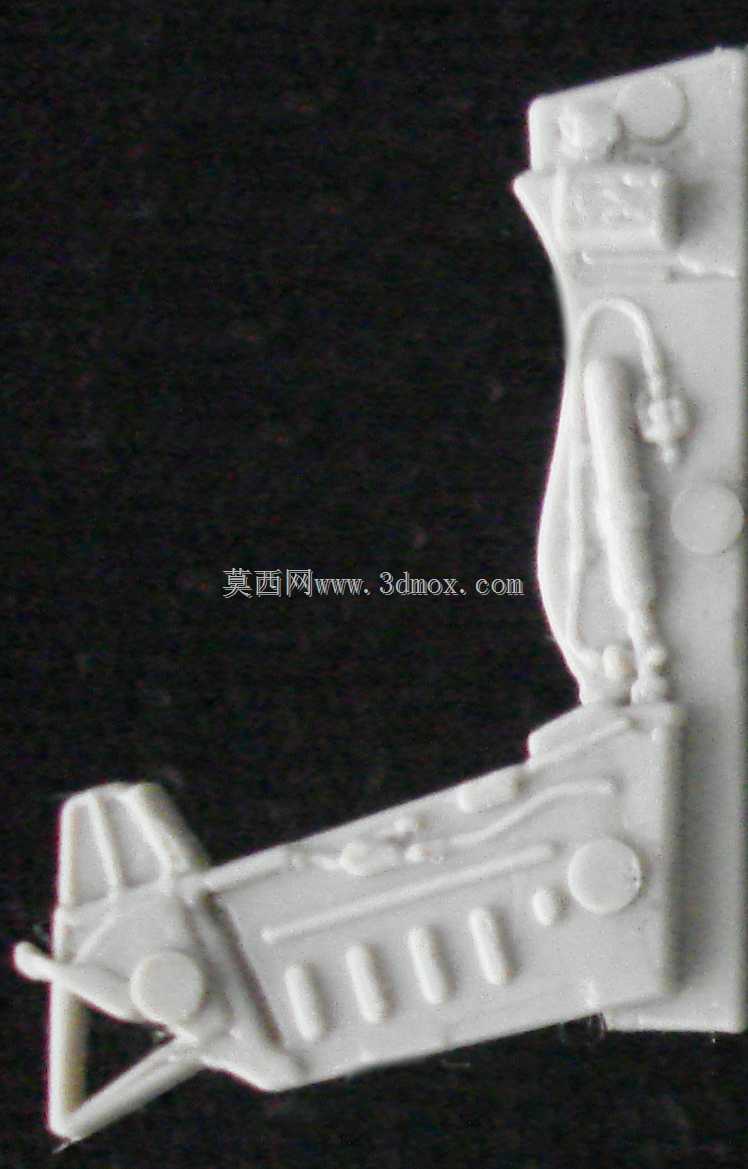

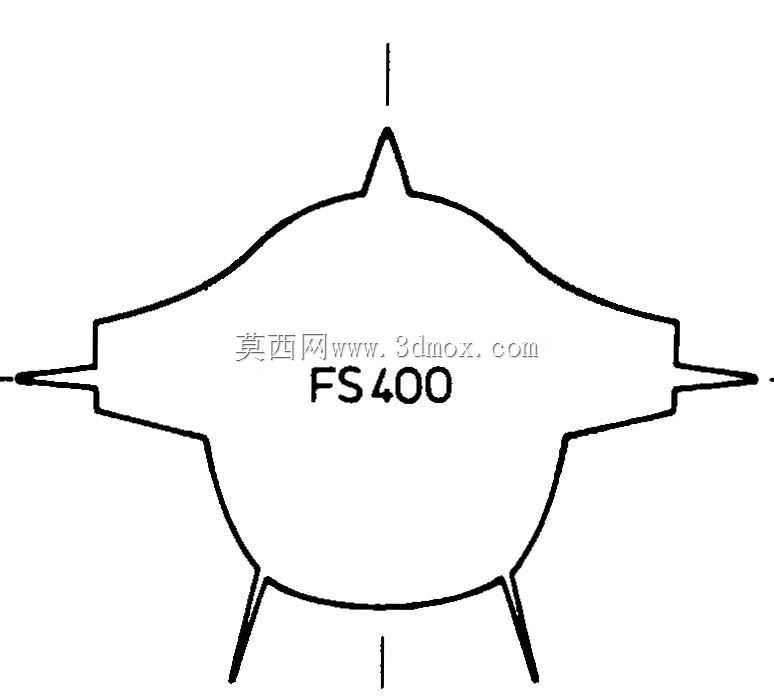

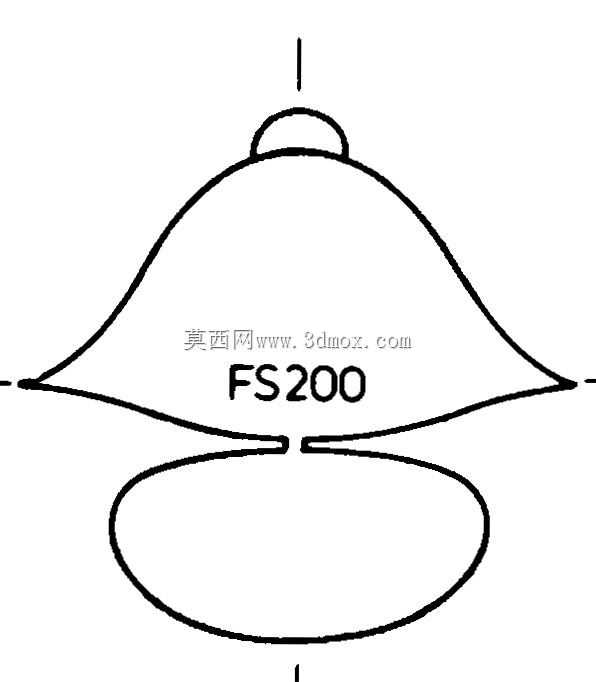

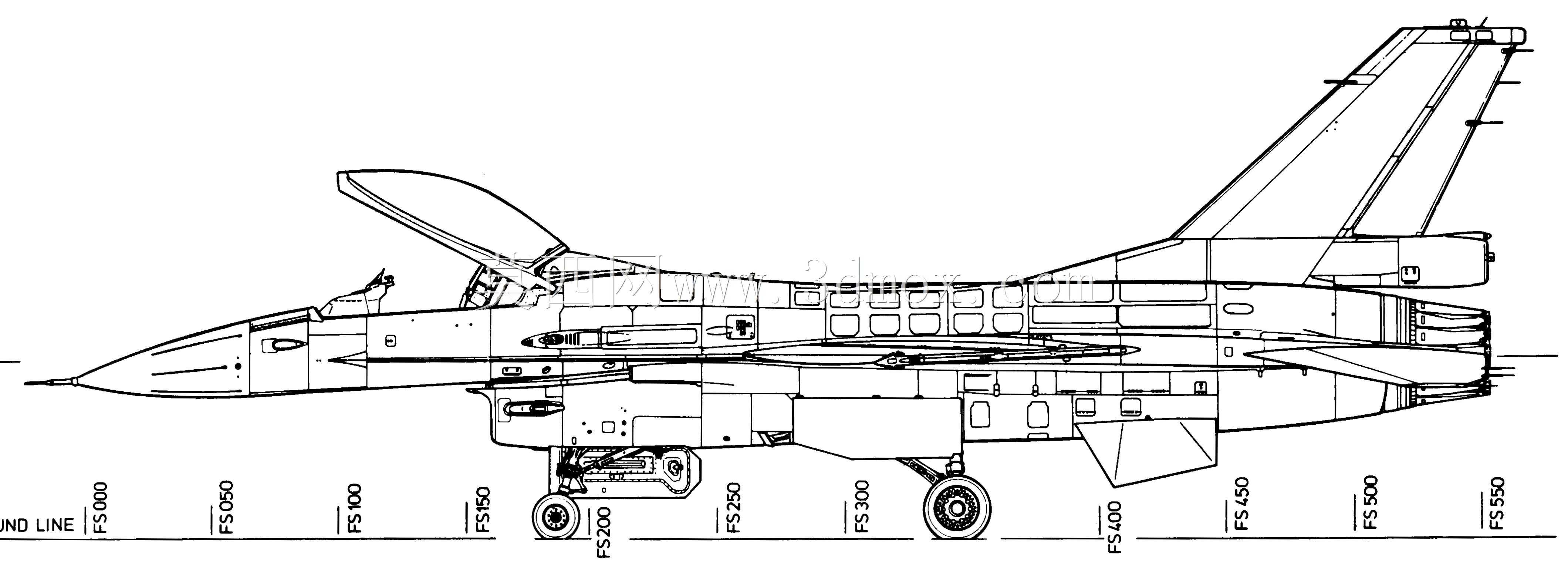

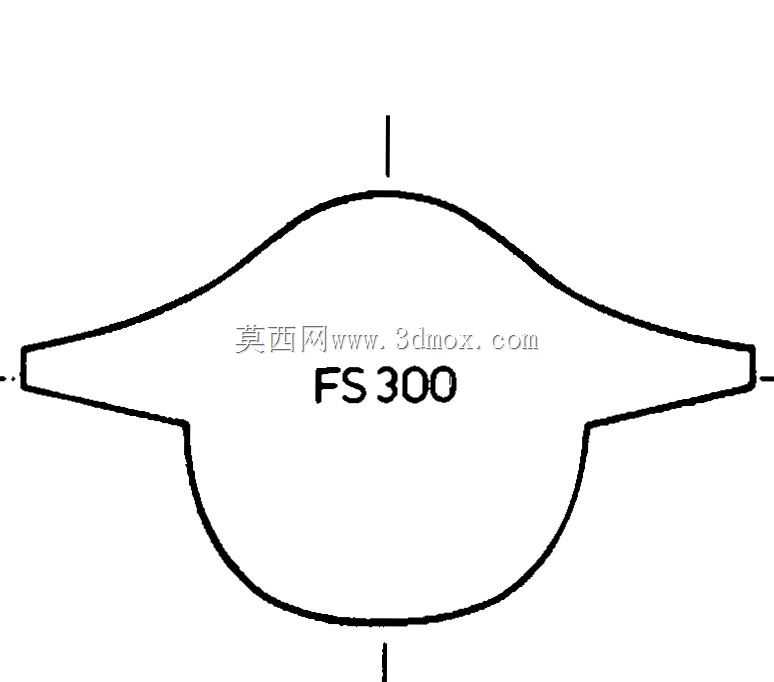

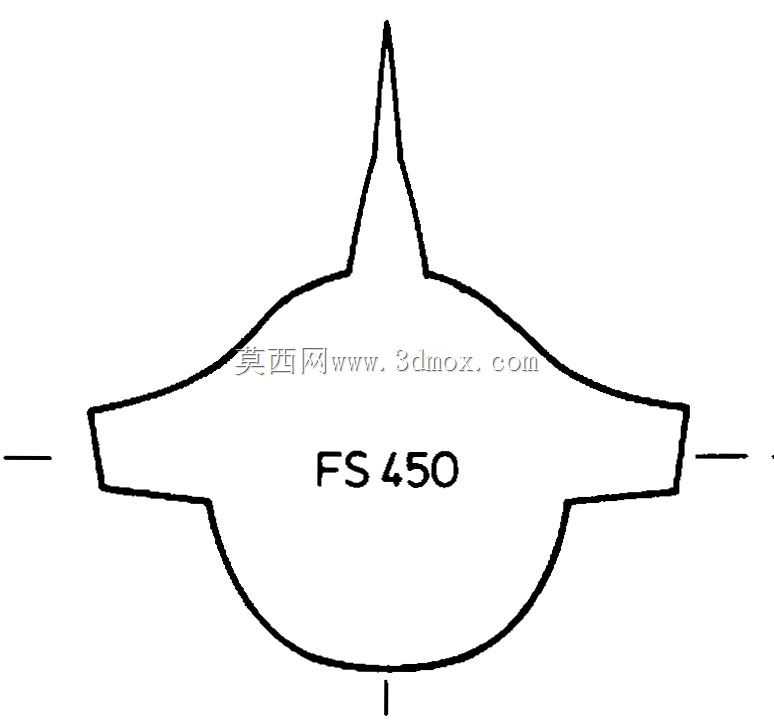

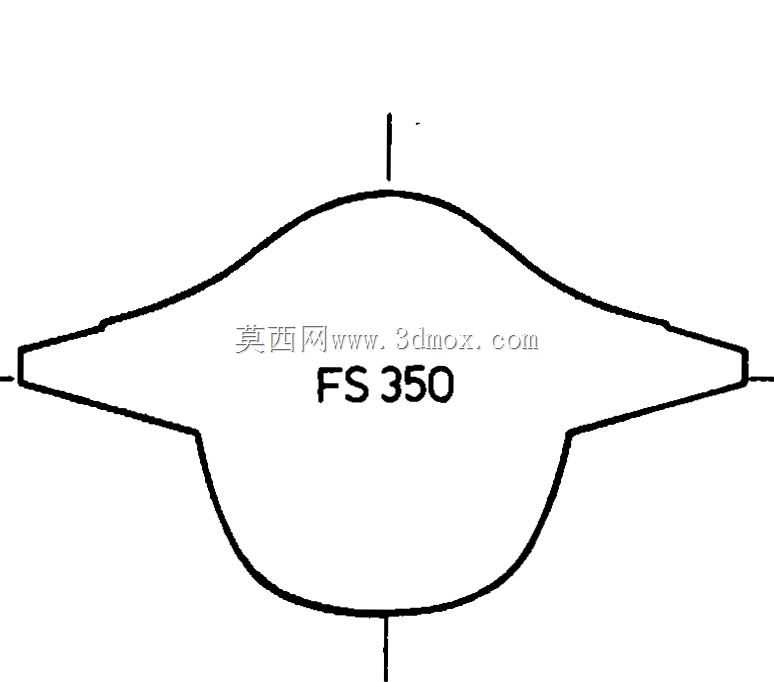

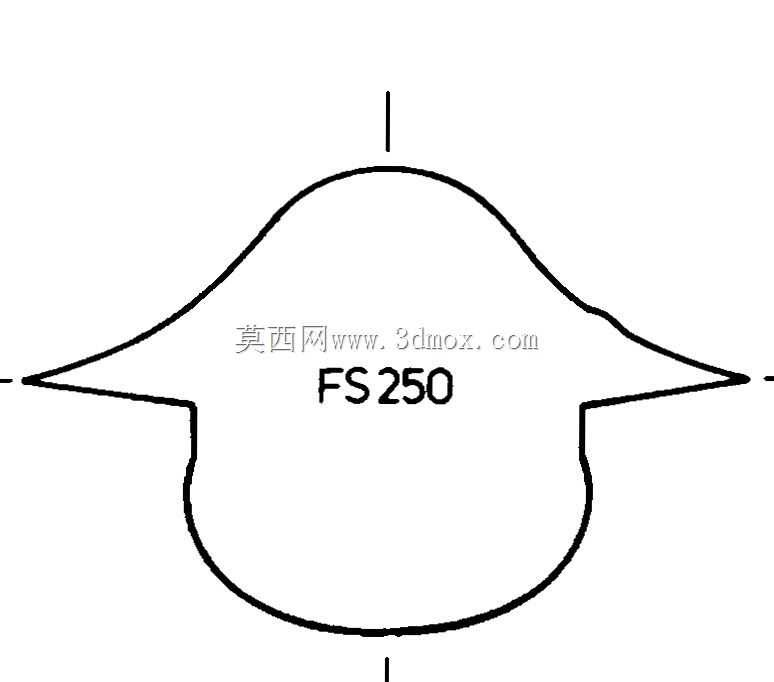

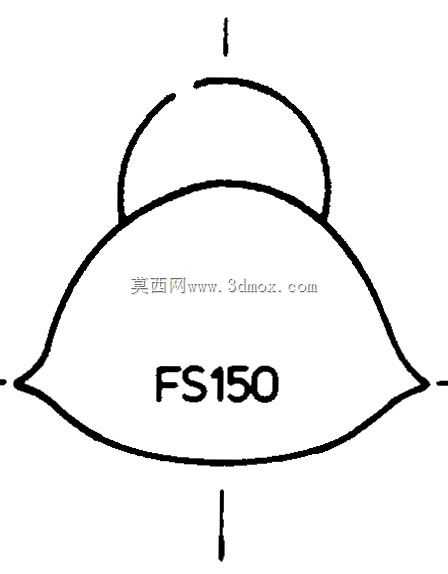

　　设计思路上，该数模遵循实机的半硬壳式机身结构逻辑，机身分为前设备舱、座舱段、进气道段、主起落架舱段、发动机舱段、尾段几个核心分区，各段的外形曲面连续无断点，进气道采用腹部进气布局，进气口与机身的连接曲面做了附面层排除的结构还原，可清晰看到附面层隔道的几何尺寸与安装位置，避免进气道吸入机身表面低能量气流影响发动机工作效率。起落架部分还原了前三点式起落架的收放结构几何关系，前起落架为双轮结构，布置在进气道下方，主起落架为单轮结构，收放于机翼根部与机身连接的舱段内，起落架支柱的长度、轮距参数都匹配实机的地面停放与起降载荷需求，停机状态下的机身仰角、主起落架与重心的相对位置都符合实际起降的防擦尾设计要求。

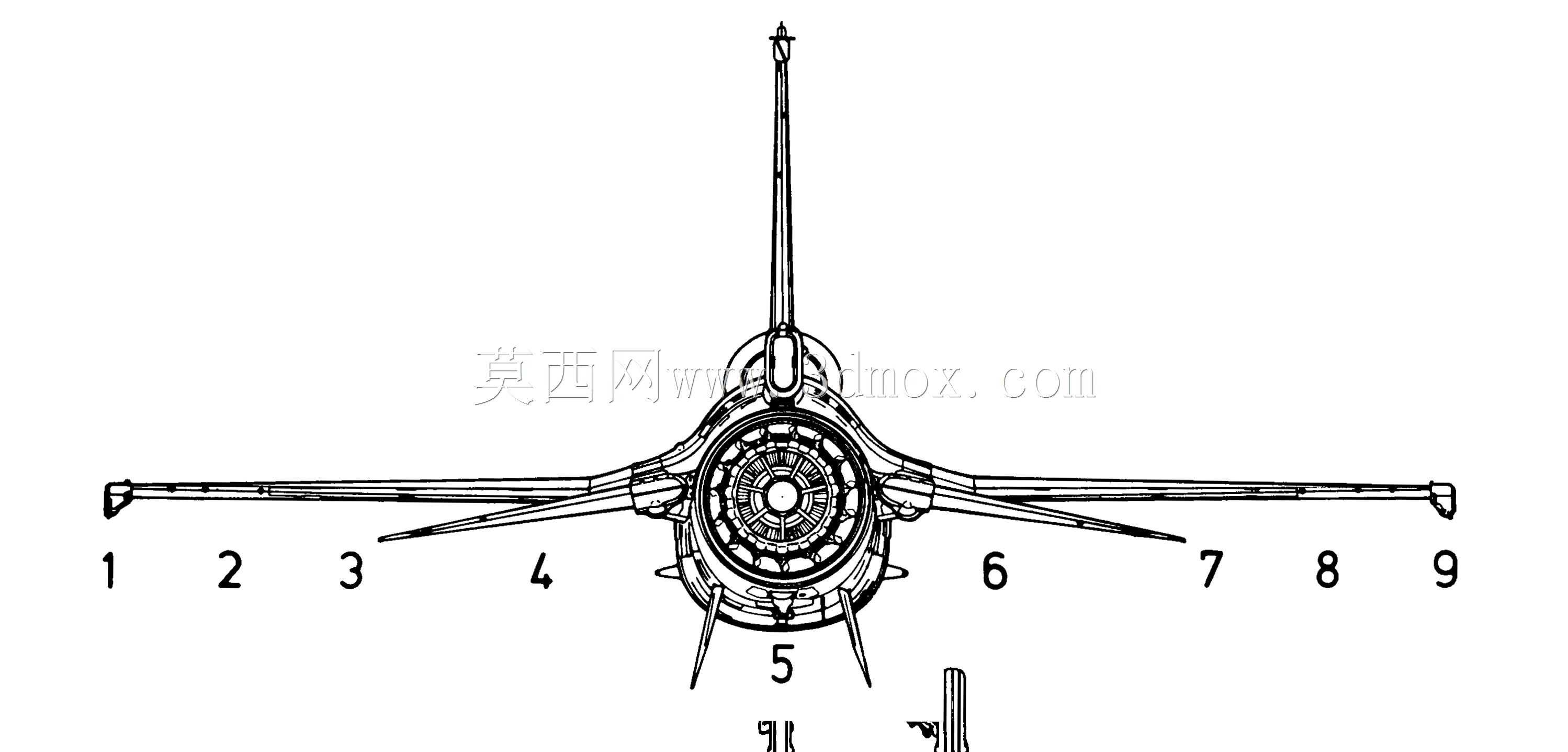

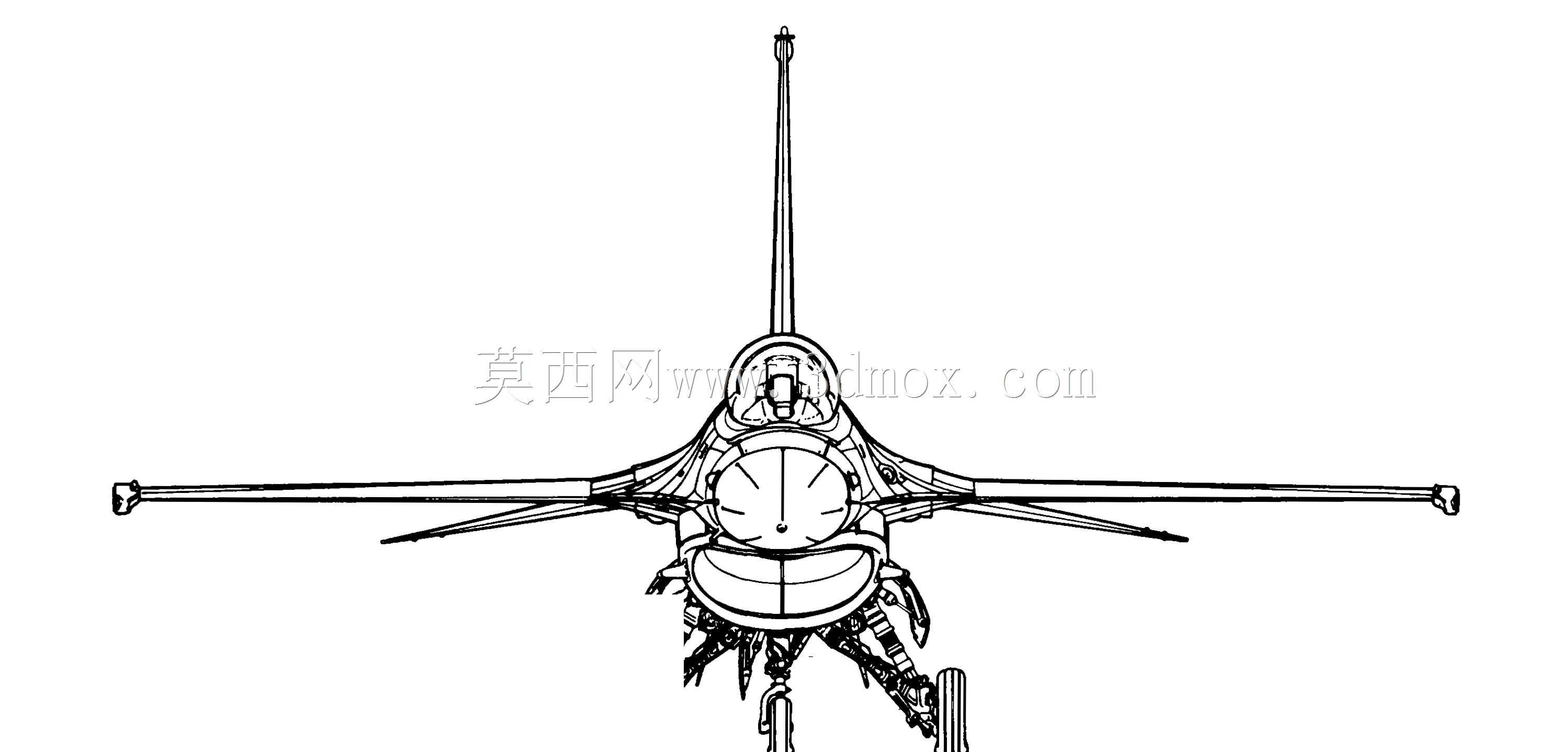

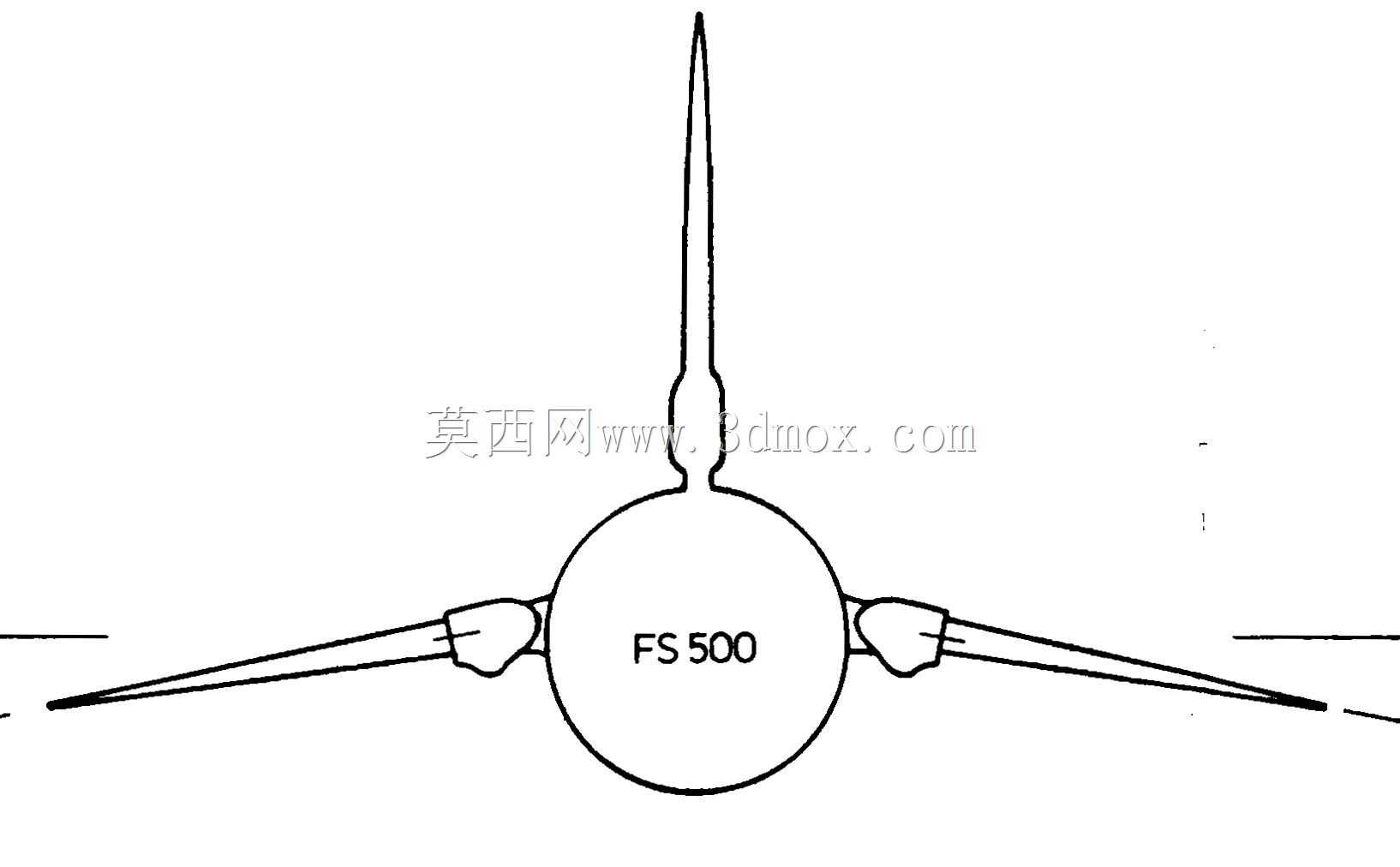

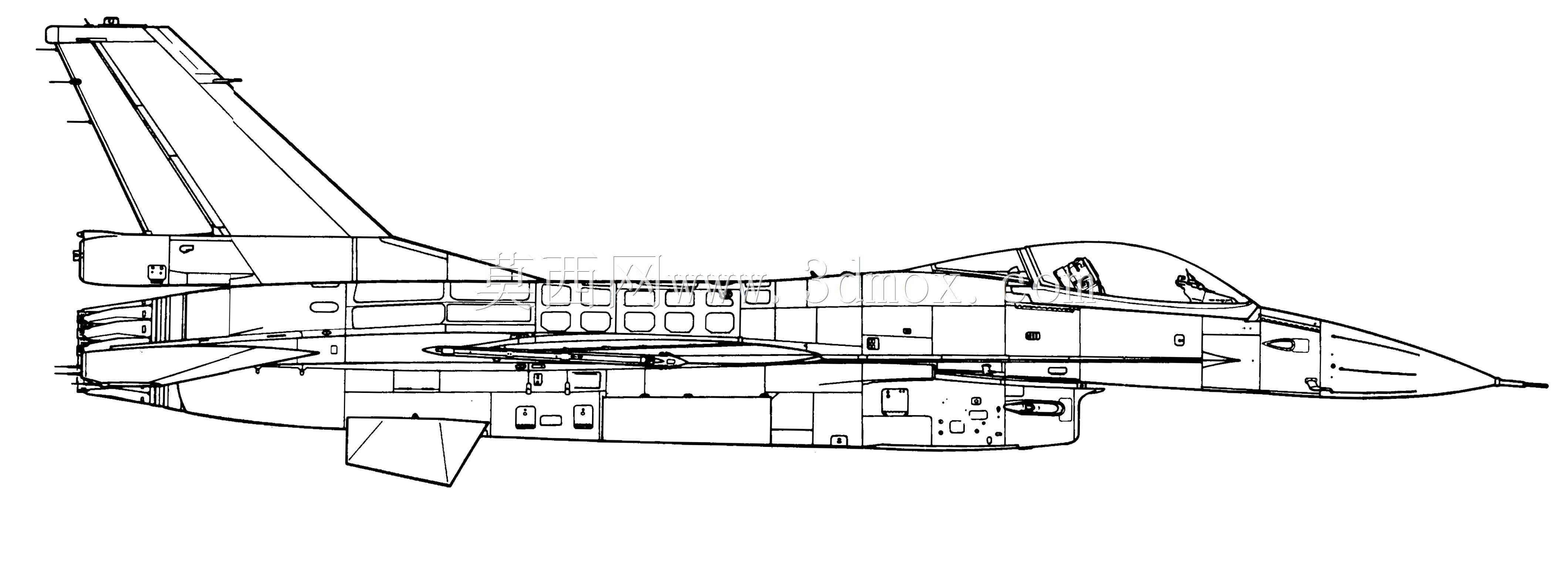

　　外形尺寸与安装边界方面，数模还原的整机长度、翼展、机高比例完全匹配实机的几何参数，垂尾的后掠角度、高度与机身的比例关系准确，平尾的安装位置与操纵面偏转边界都做了几何预留，座舱盖采用整体式气泡设计，曲面的光学弧度特征完整呈现，可为飞行员提供全向的下视视野，这也是该机型近距格斗时的视野优势来源。机身表面的口盖、检修舱门的轮廓线都在数模表面做了对应呈现，可直观看到各维护口盖的布置位置与尺寸范围，匹配实际地勤维护的操作空间需求。机翼上的襟翼、副翼操纵面的分区清晰，对应的铰链线位置准确，可用于后续操纵面偏转运动仿真的结构参考。尾喷口的收敛扩张段结构几何特征完整，与发动机舱段的连接过渡顺滑，匹配发动机安装的同轴度要求。

　　从结构设计从业者的参考价值来看，该数模的曲面建模逻辑清晰，翼身融合处的G2连续曲面处理方式可作为复杂曲面产品建模的参考案例，起落架与机身连接点的结构加强区域的外形特征，也能体现航空结构设计中载荷传递路径的布置思路，即主起落架的冲击载荷通过连接接头直接传递到机身主承力框，避免局部应力集中。进气道与机身的连接结构、尾翼与机身的对接区域的几何处理，都能直观展示航空结构设计中气动需求与结构强度需求的平衡方式，比如垂尾根部的整流外形，既降低了飞行阻力，也为垂尾连接接头提供了足够的安装空间与结构加强区域。
