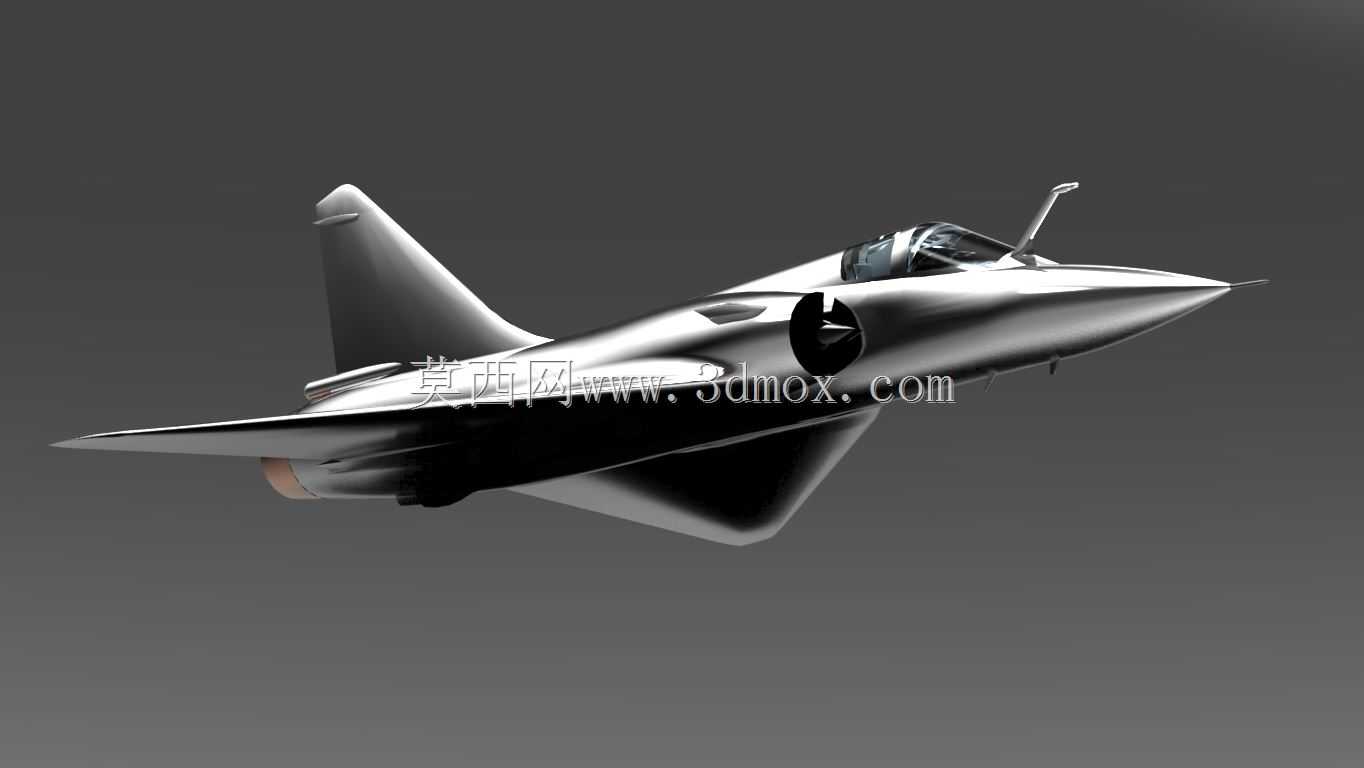

幻影2000喷气式战斗机曲面结构三维数模

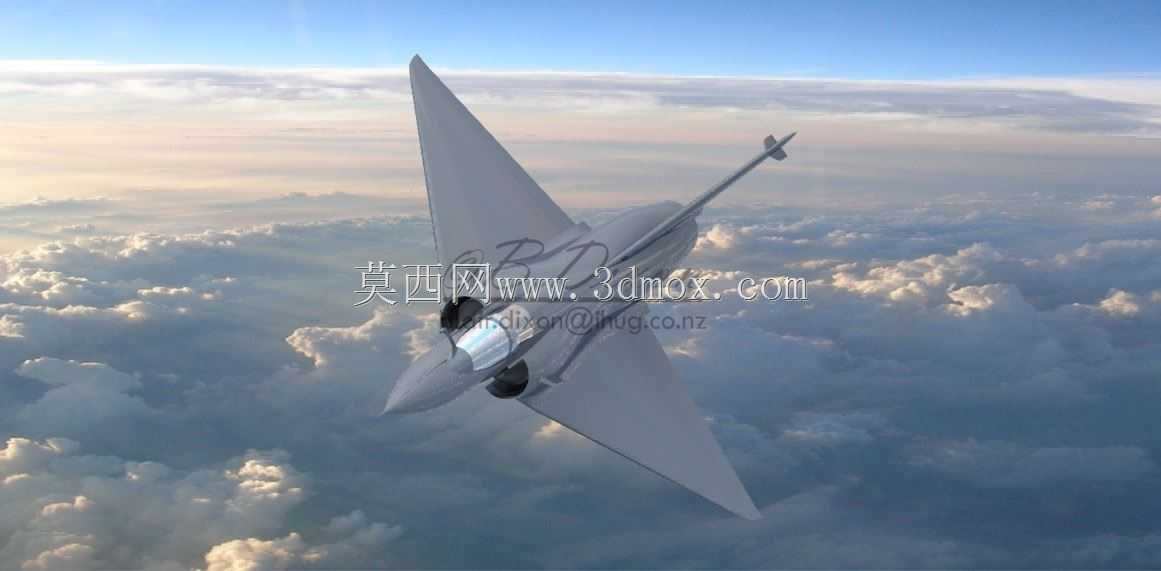

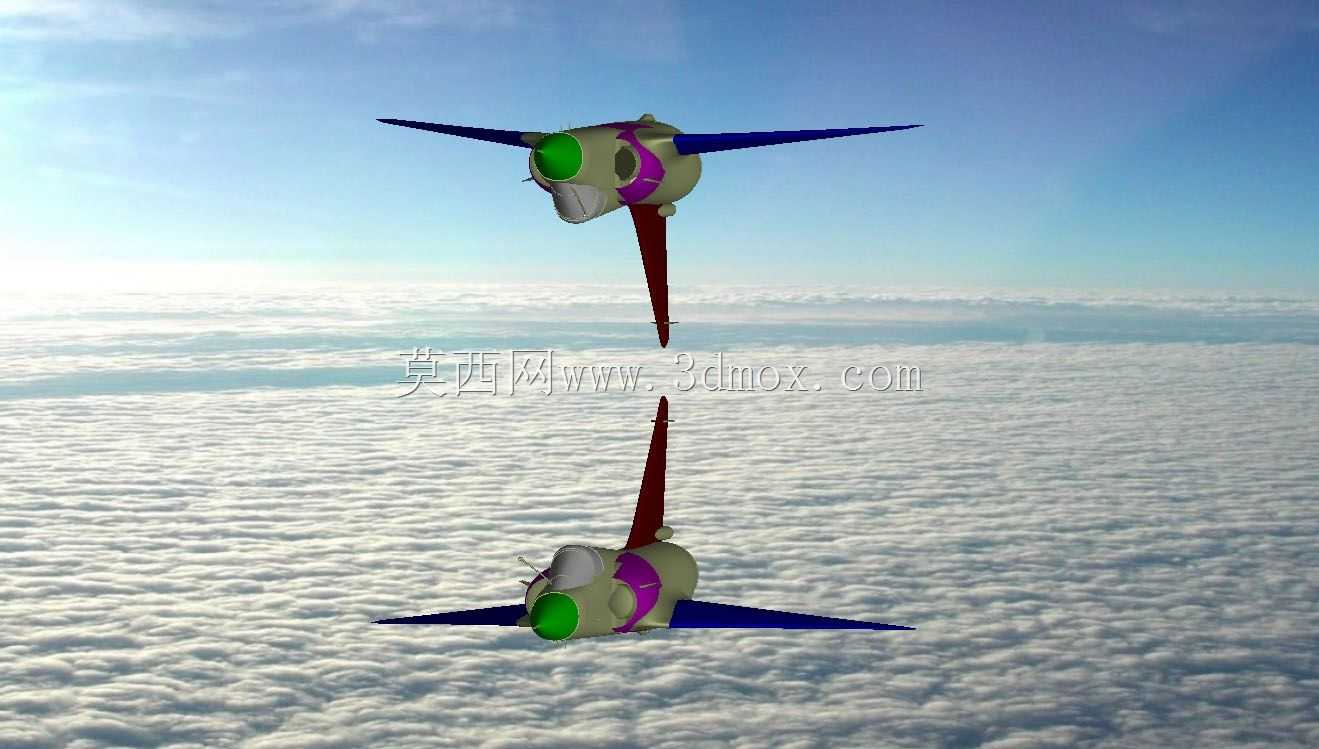

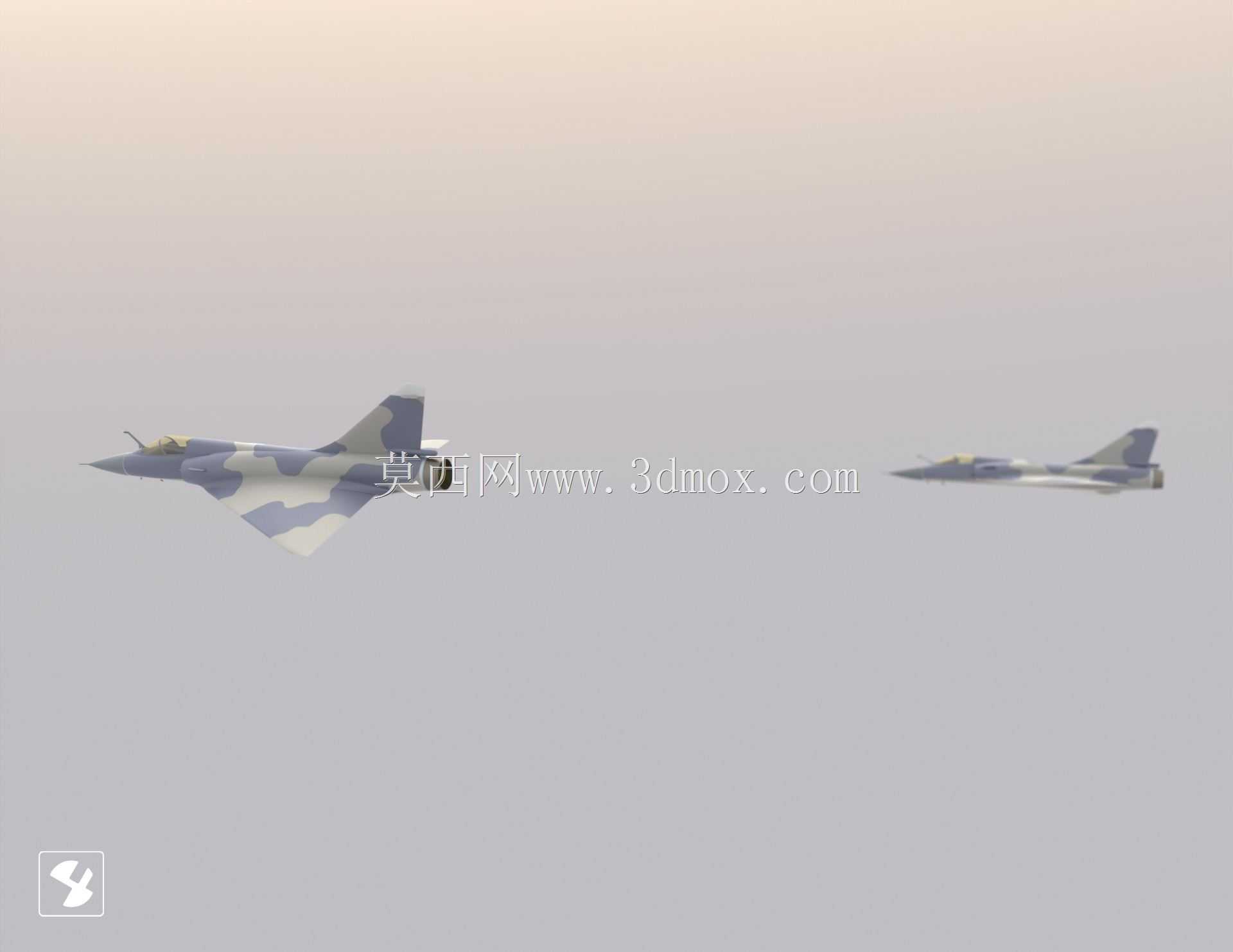

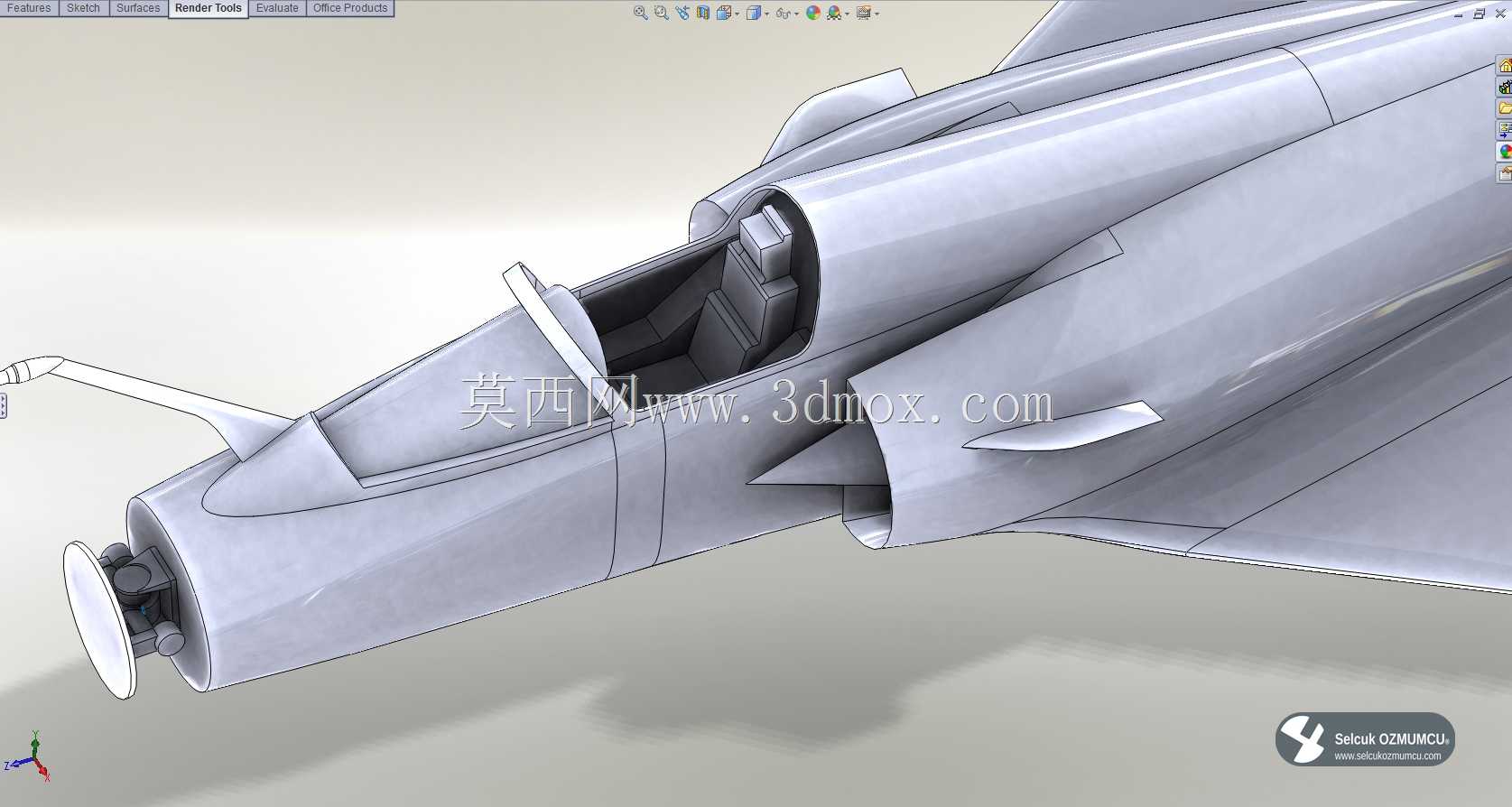

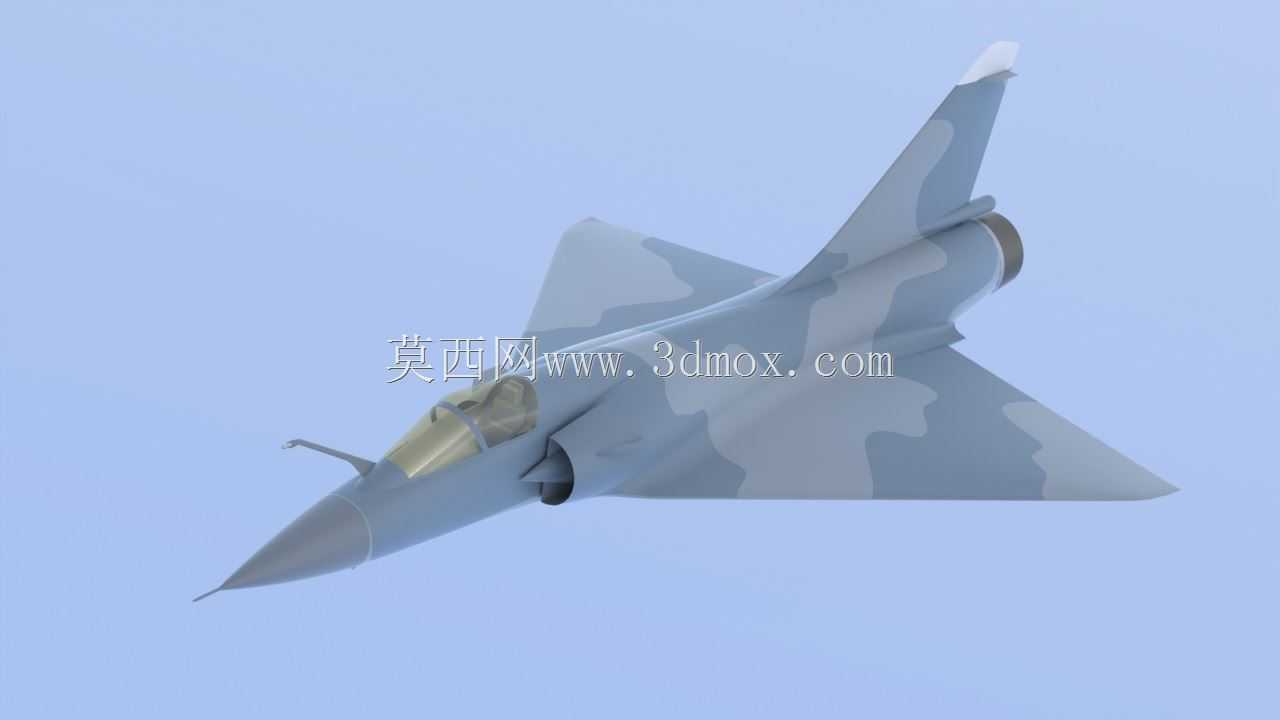

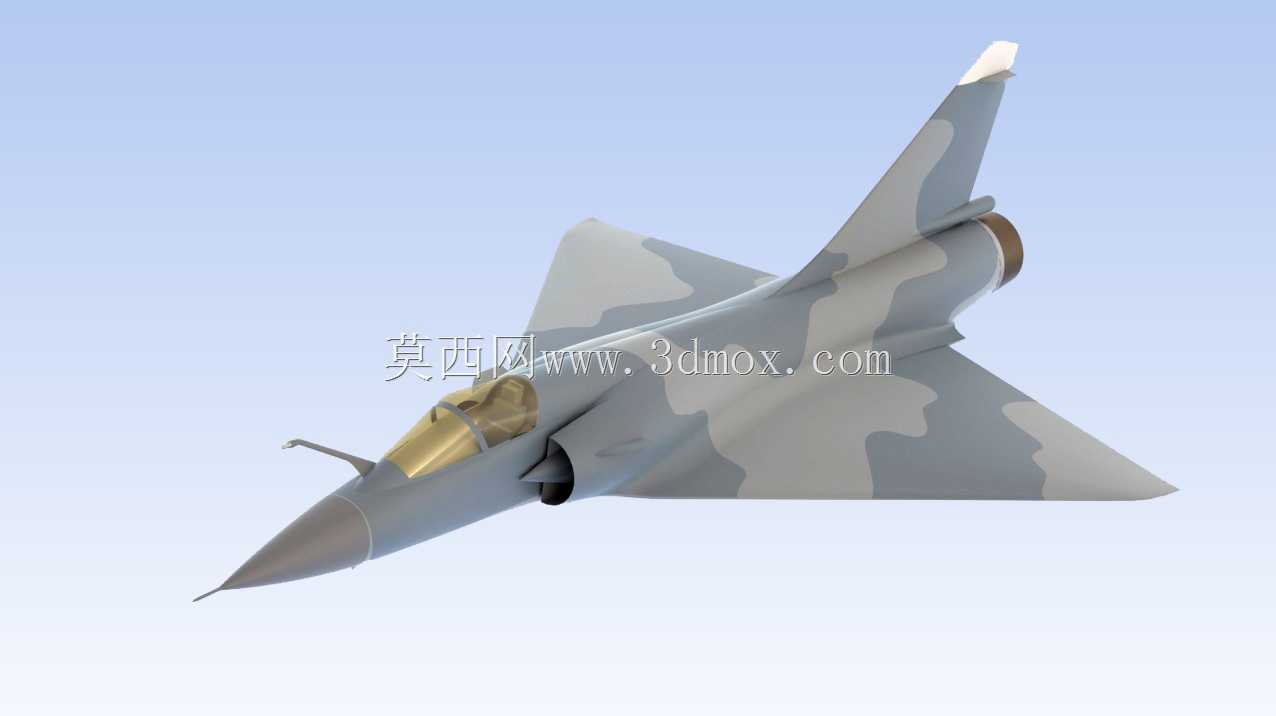

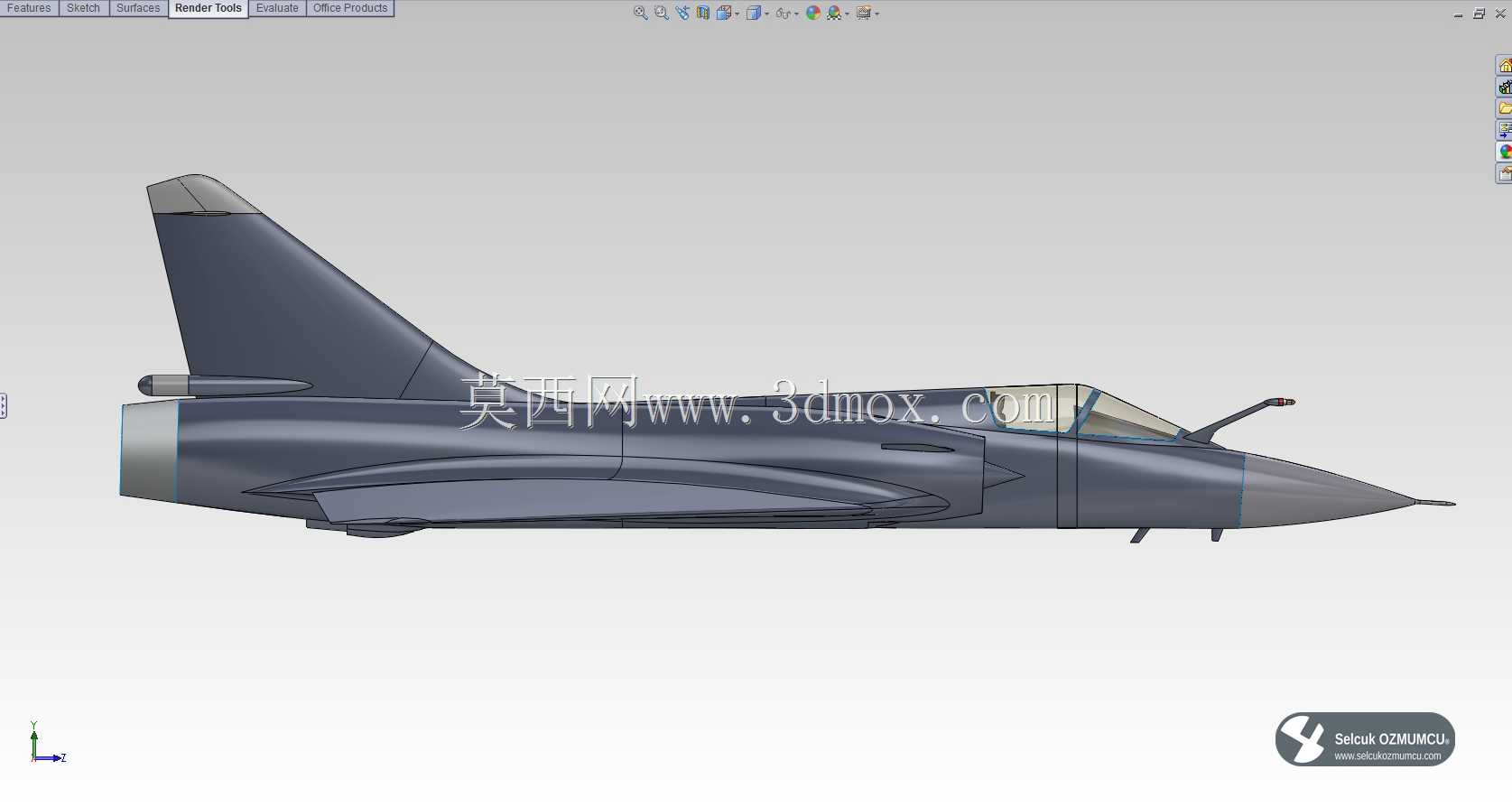

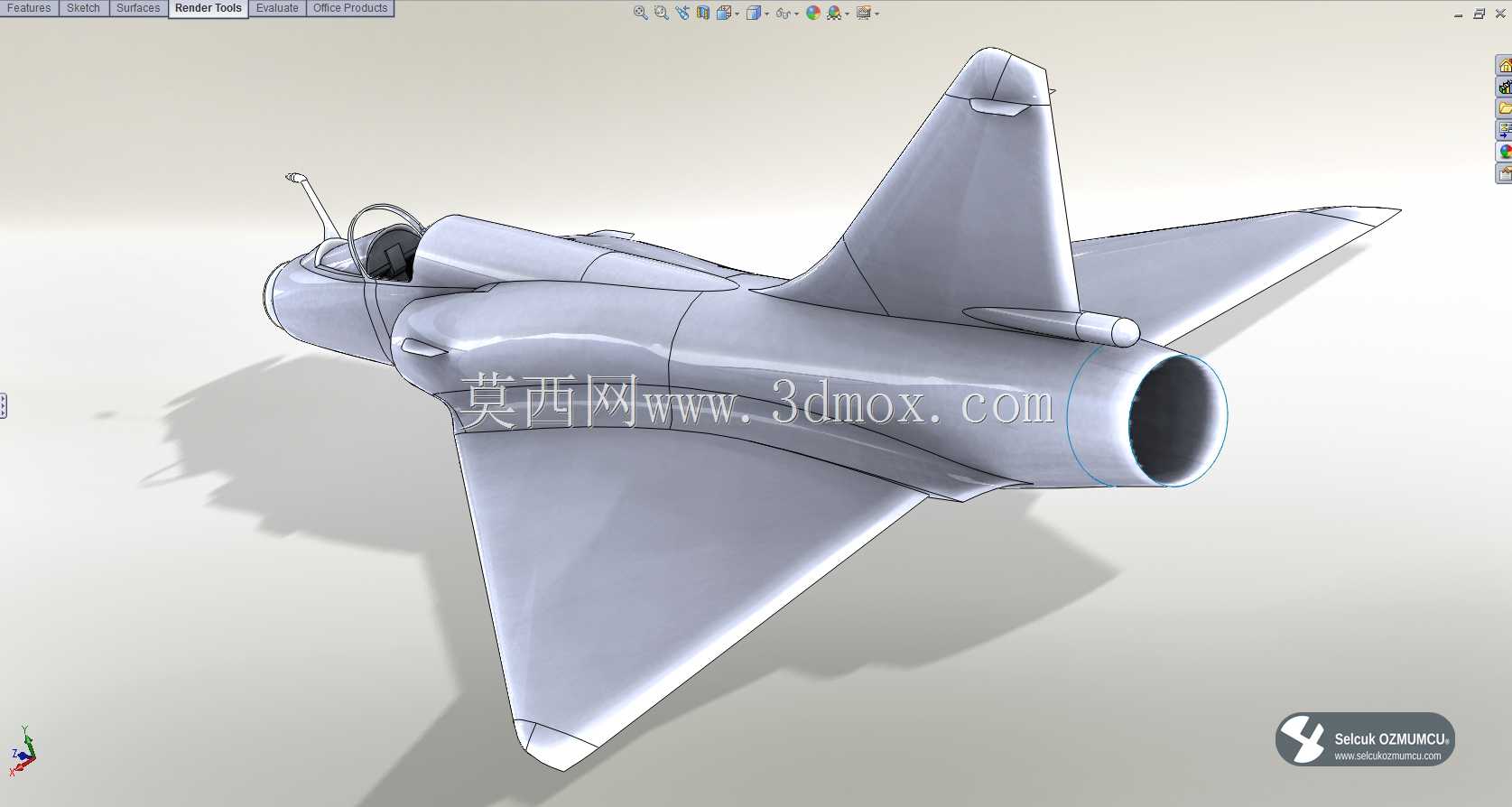

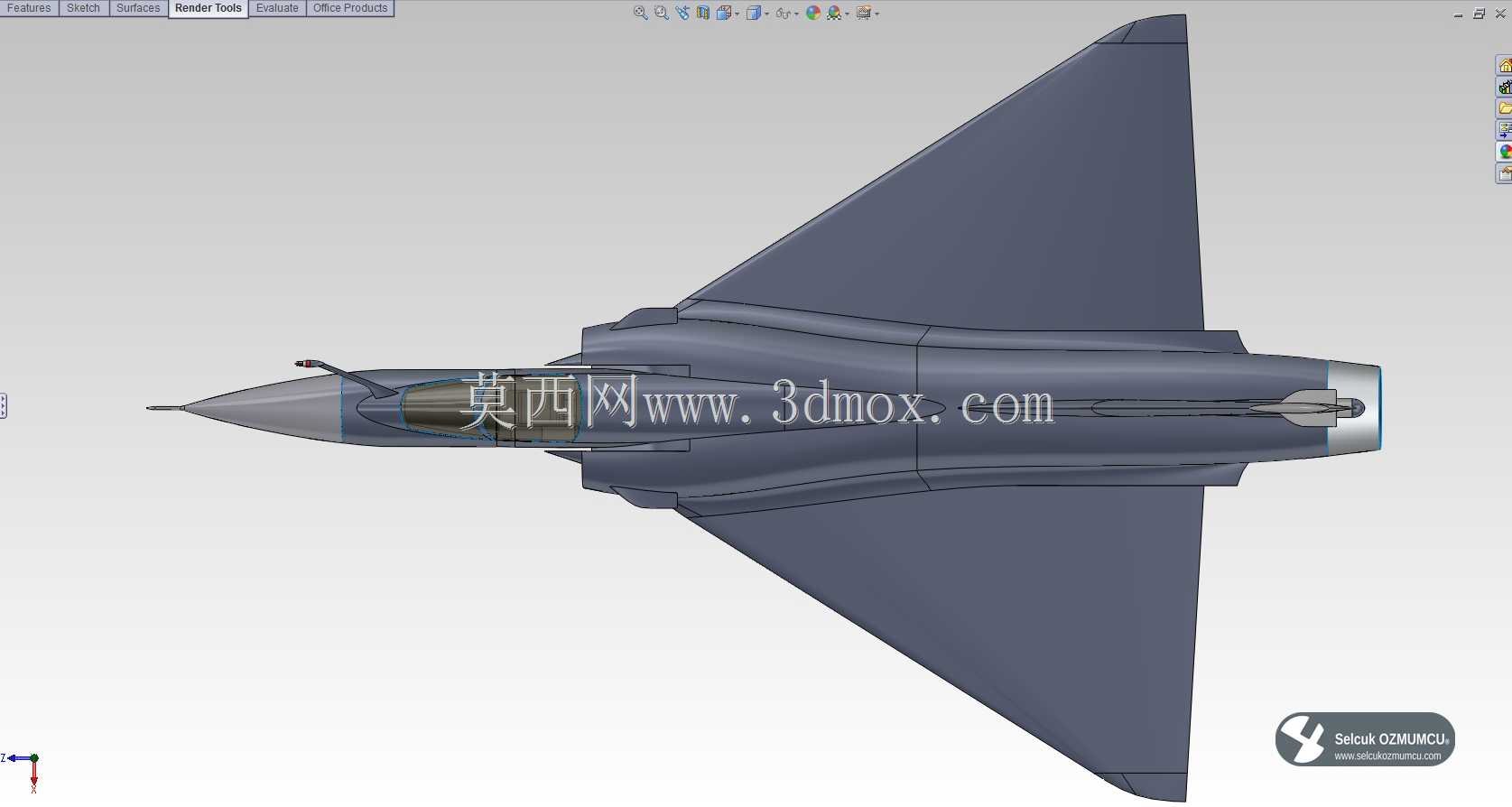

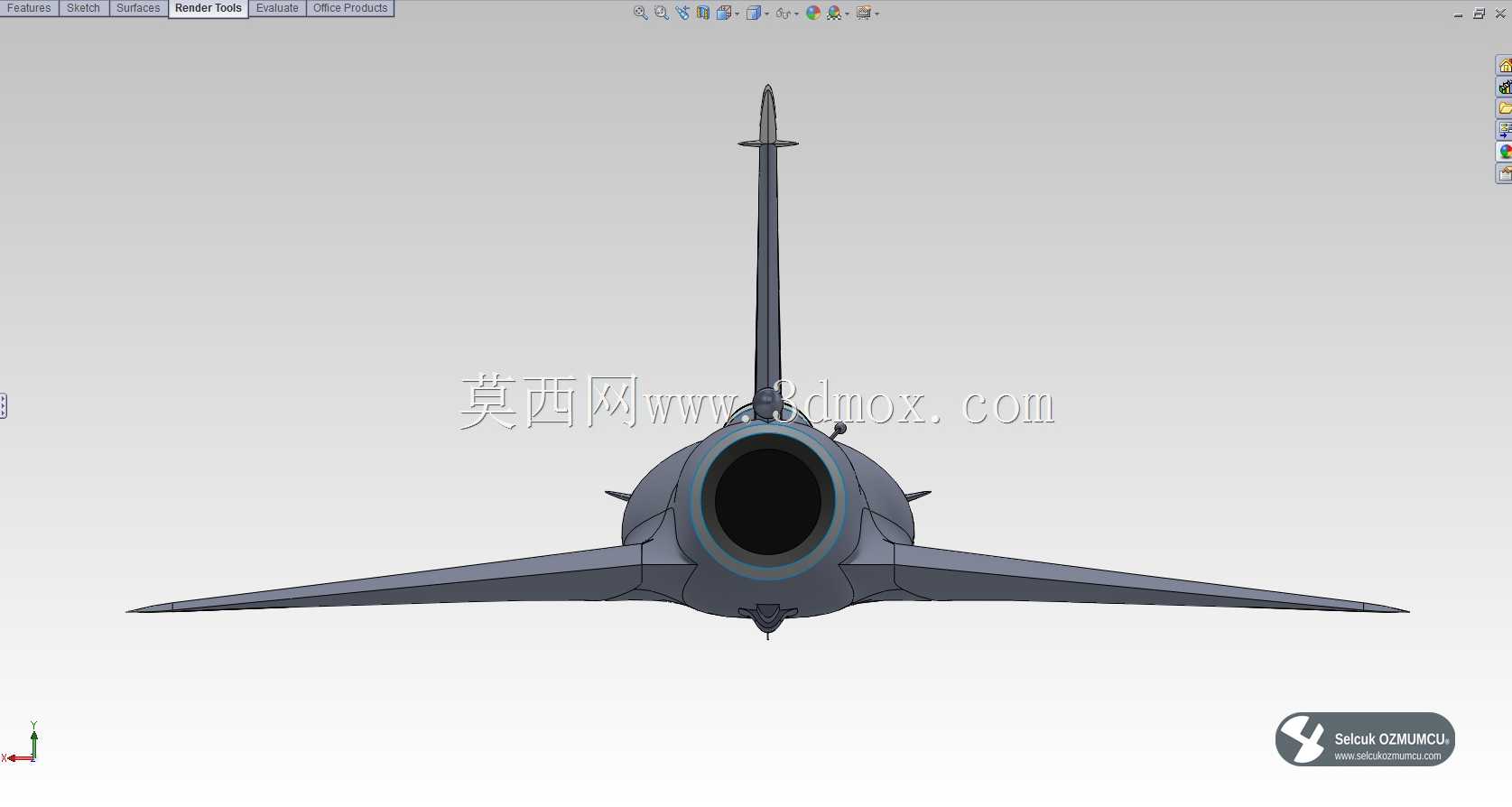

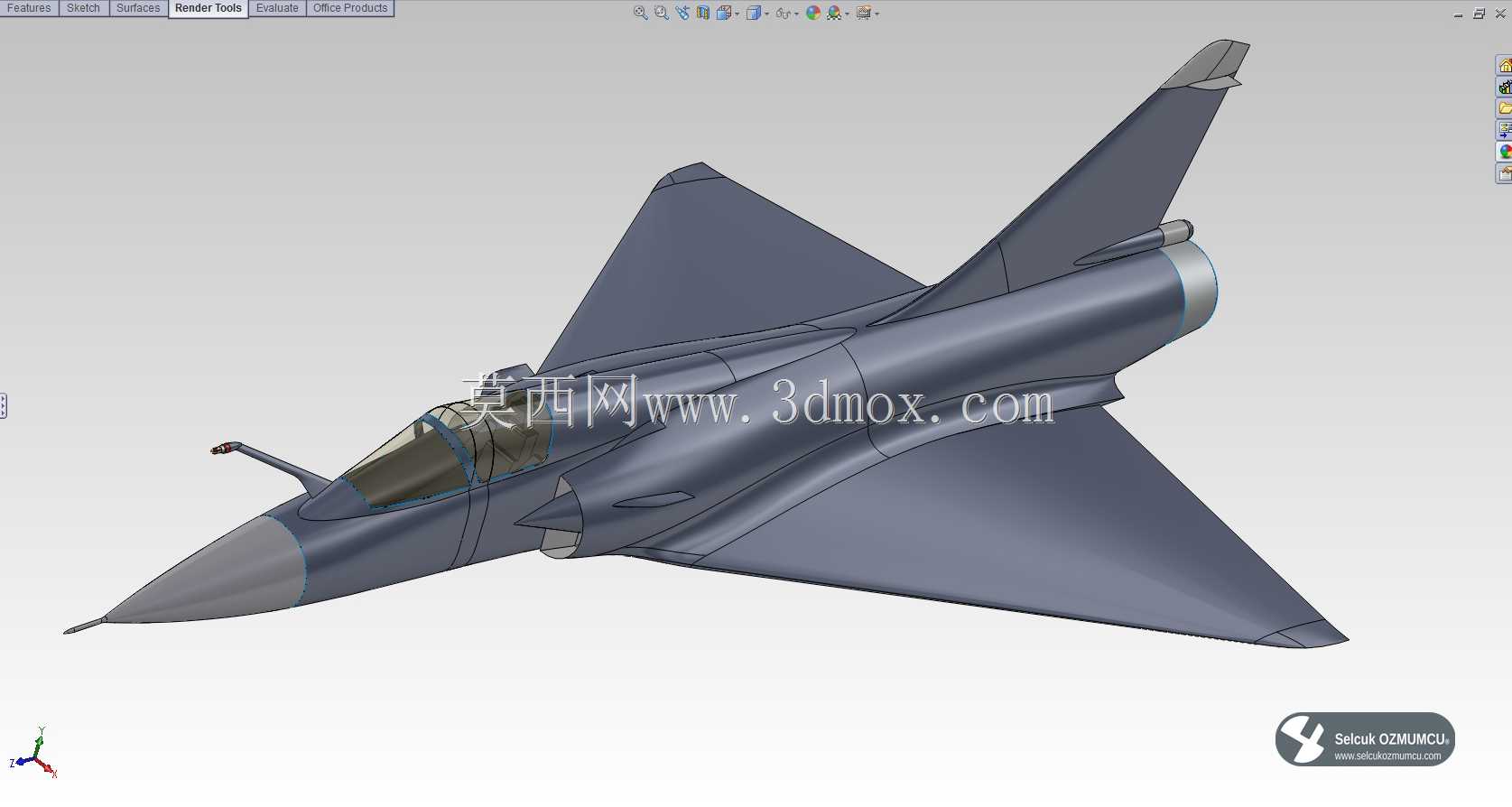

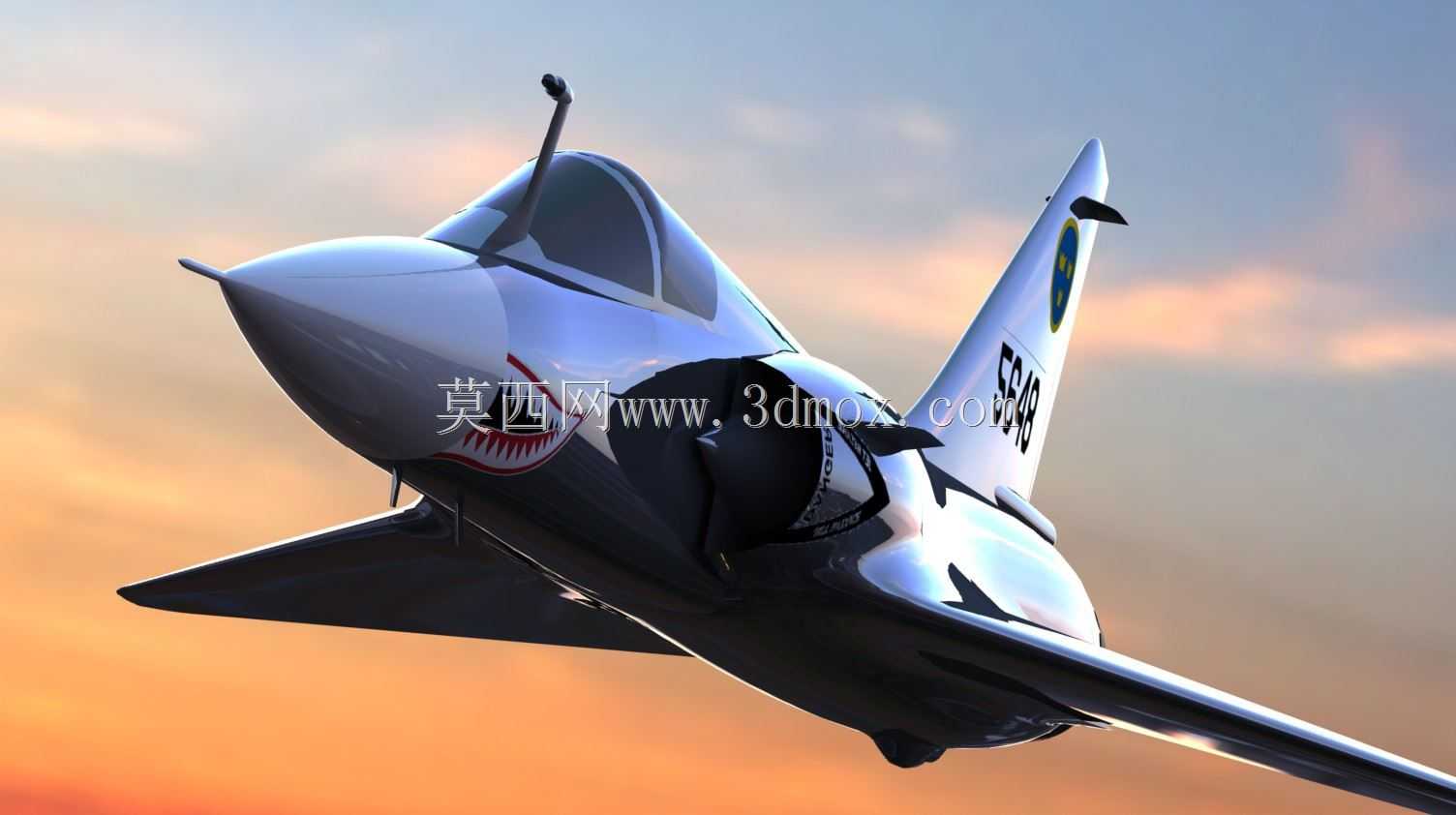

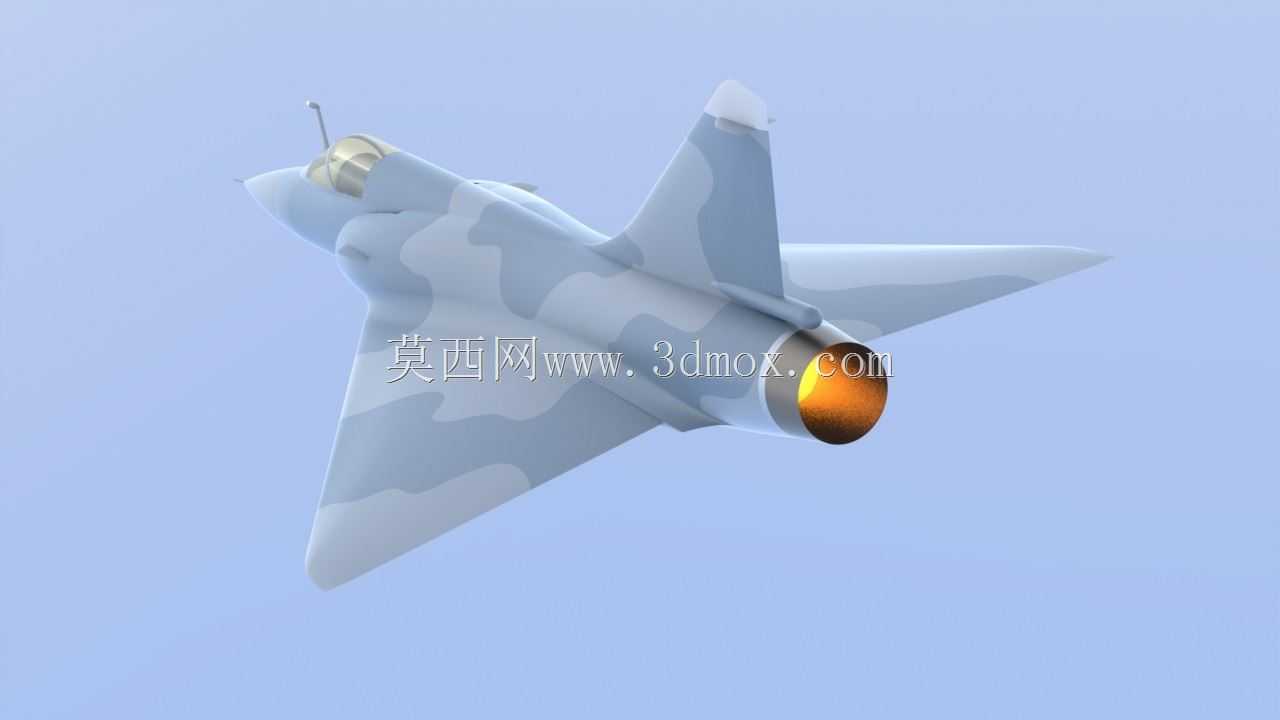

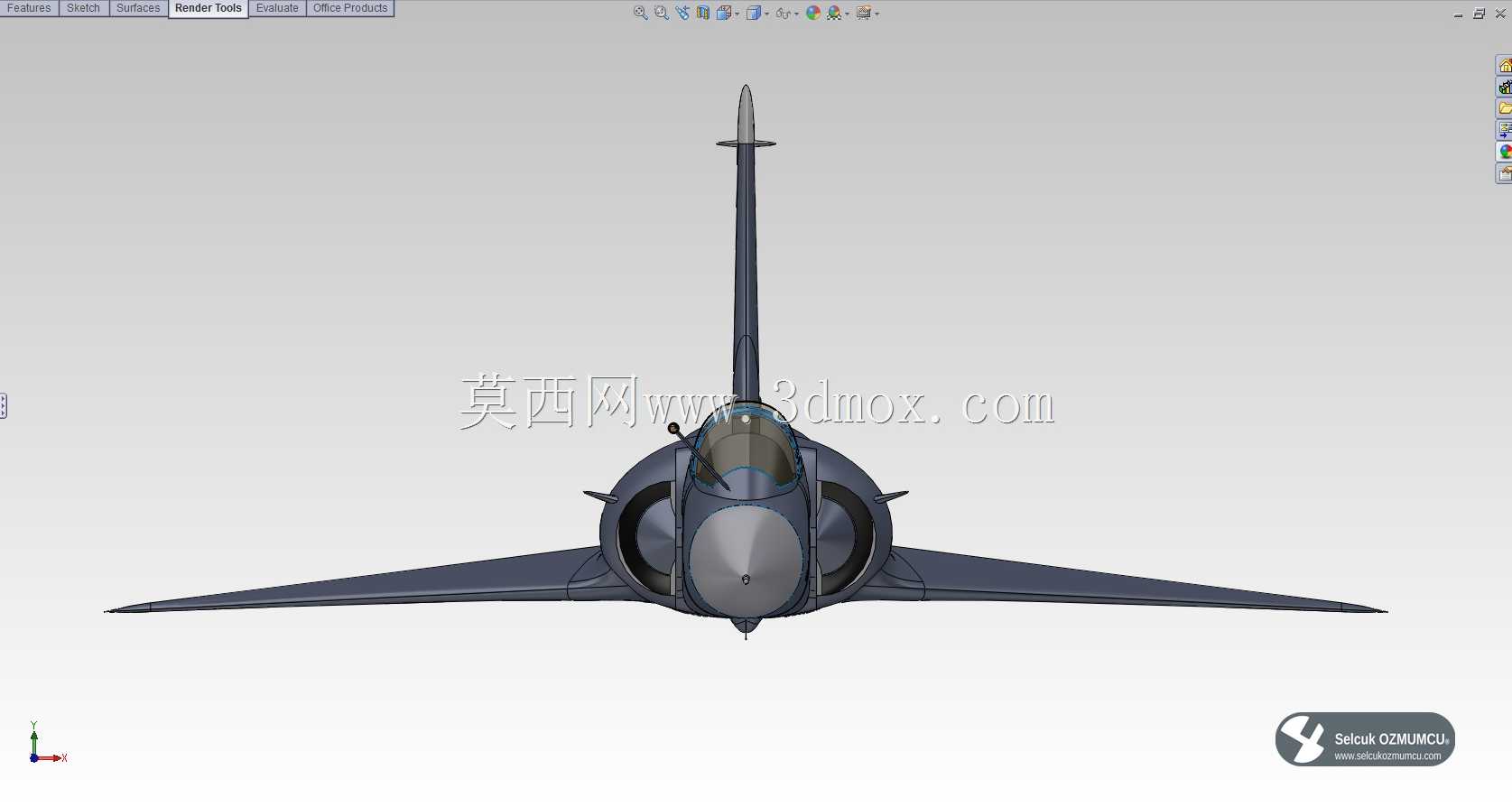

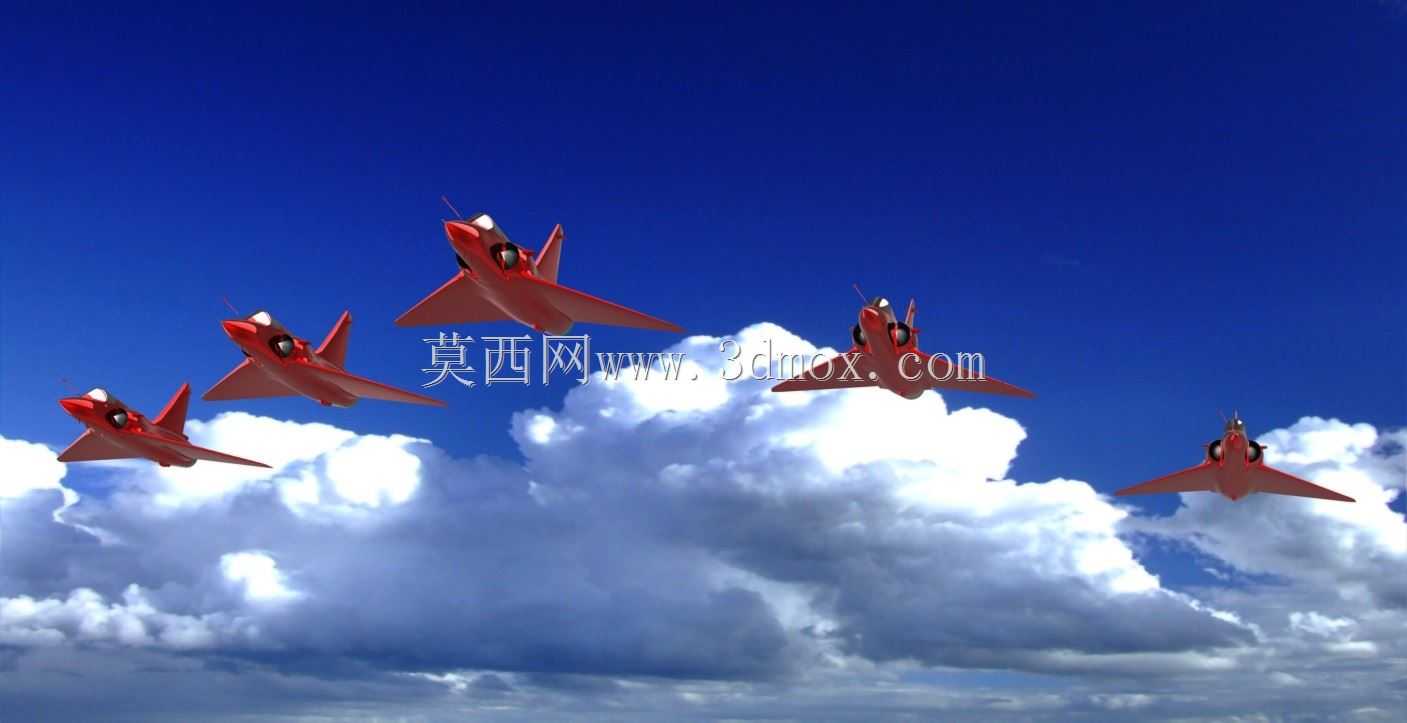

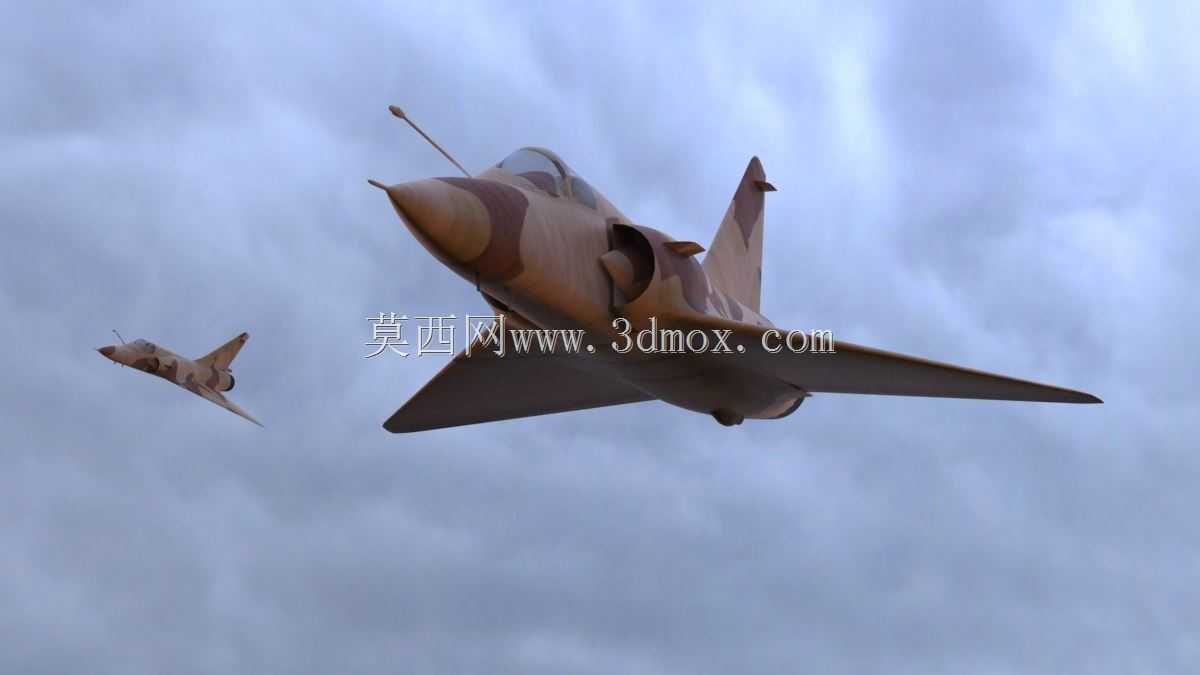

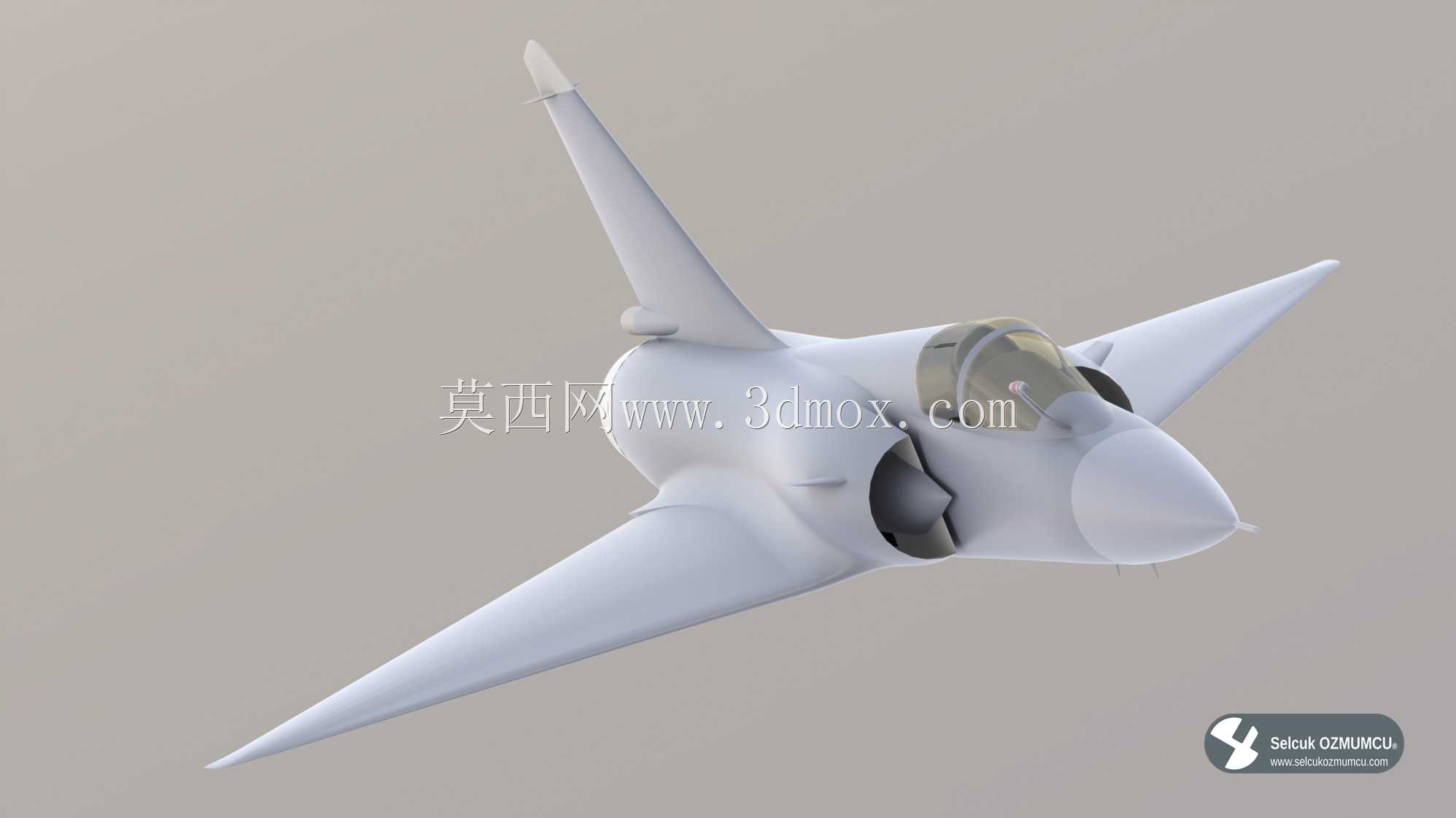

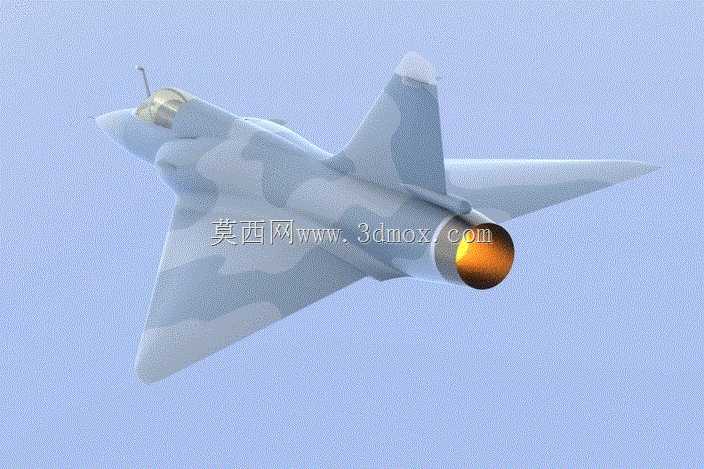

该三维数模还原了无尾三角翼布局喷气式战斗机的整体结构特征，在航空装备研发、教学演示、仿真推演场景中可作为基础结构参考使用。作为单发轻型多用途战斗机，这类机型主要承担制空作战、对地精确打击、战术侦察等任务，模型的结构还原度可支撑气动布局初步验证、挂载点位置匹配、地面维护模拟等不同场景的使用需求。从功能特性来看，模型完整呈现了无尾三角翼布局的核心结构特征：大后掠角三角翼从机身中部延伸至尾部，取消水平尾翼，依靠机翼后缘的升降副翼同时承担俯仰与滚转操纵功能，垂尾采用单垂尾布局布置于机身尾部上方，进气道设置于机身两侧翼根位置，适配单发喷气动力的进气需求，机身整体采用面积律修型，跨音速飞行阶段的阻力特性可通过曲面结构直观体现。设计思路上，模型优先保证机身外形曲面的轮廓精度，对照公开的机型三视图校准机身截面曲线、机翼后掠角、垂尾后掠角、机头锥角等关键外形参数，机身曲面采用多段曲面拼接构建，保证曲面间的曲率连续，还原真机表面的光滑过渡特征，避免曲面拼接处出现棱角或曲率突变，影响气动相关的仿真分析精度。驾驶舱区域做了简化的轮廓还原，呈现整体式风挡与水泡形座舱盖的外形特征，可支撑座舱布局演示、弹射座椅安装位置匹配等相关设计参考；机身尾部预留了发动机舱的结构空间，尾喷口的轮廓做了等比例还原，可匹配尾喷口调节机构、加力燃烧室相关结构的后续细化设计。从外形尺寸与安装边界来看，模型按照真机比例还原整体尺寸，翼展、机身长度、机高的比例符合公开的机型参数，机翼下表面预留了外挂点的安装位置，可匹配副油箱、空空导弹、对地攻击弹药等外挂装备的挂载模拟，起落架舱的位置在机身腹部与机翼根部做了轮廓预留，可支撑起落架收放机构的结构设计与运动仿真。机身表面的曲面分块参考了真机的蒙皮分块逻辑，可用于蒙皮铆接结构、维护口盖位置的相关设计参考，机头锥的外形按照雷达罩的实际轮廓构建，可支撑机载雷达安装空间的匹配验证。在实际工程应用中，该模型可作为航空类专业教学的演示教具，帮助学员理解无尾三角翼布局的结构特点与操纵原理；也可作为航模设计的基础参考数模，通过缩放比例调整后适配航模的动力系统、操纵舵机的安装布局；在军事仿真场景中，可作为可视化装备模型用于战术推演、战场环境搭建，模型的曲面精度可满足近距离可视化渲染的需求。模型的曲面构建逻辑也可为同类飞行器的曲面建模提供参考，尤其是大后掠三角翼与机身的过渡曲面处理、两侧进气道的曲面顺滑构建、单垂尾与机身尾部的融合处理等细节，都遵循了航空曲面建模的通用工程逻辑，即优先保证气动外形的连续性，再兼顾内部结构的安装空间预留。需要注意的是，该模型未做内部承力结构、航电系统、管路线路的细化设计，仅还原外部整体轮廓与关键部位的位置边界，若用于详细工程设计，需要在该外形模型的基础上进一步细化内部框梁结构、系统安装支架、操纵传动机构等细节，同时需要根据实际使用的材料特性、载荷工况补充强度校核相关的结构设计内容。对于三维建模从业者而言，该模型的曲面拆分方式、曲线控制点的布置逻辑、曲面间连续度的保证方法，都具备较高的参考价值，尤其是机身中段与机翼根部的融合曲面，通过多组截面线引导构建，避免了曲面扭曲，保证了外形的精准度。
