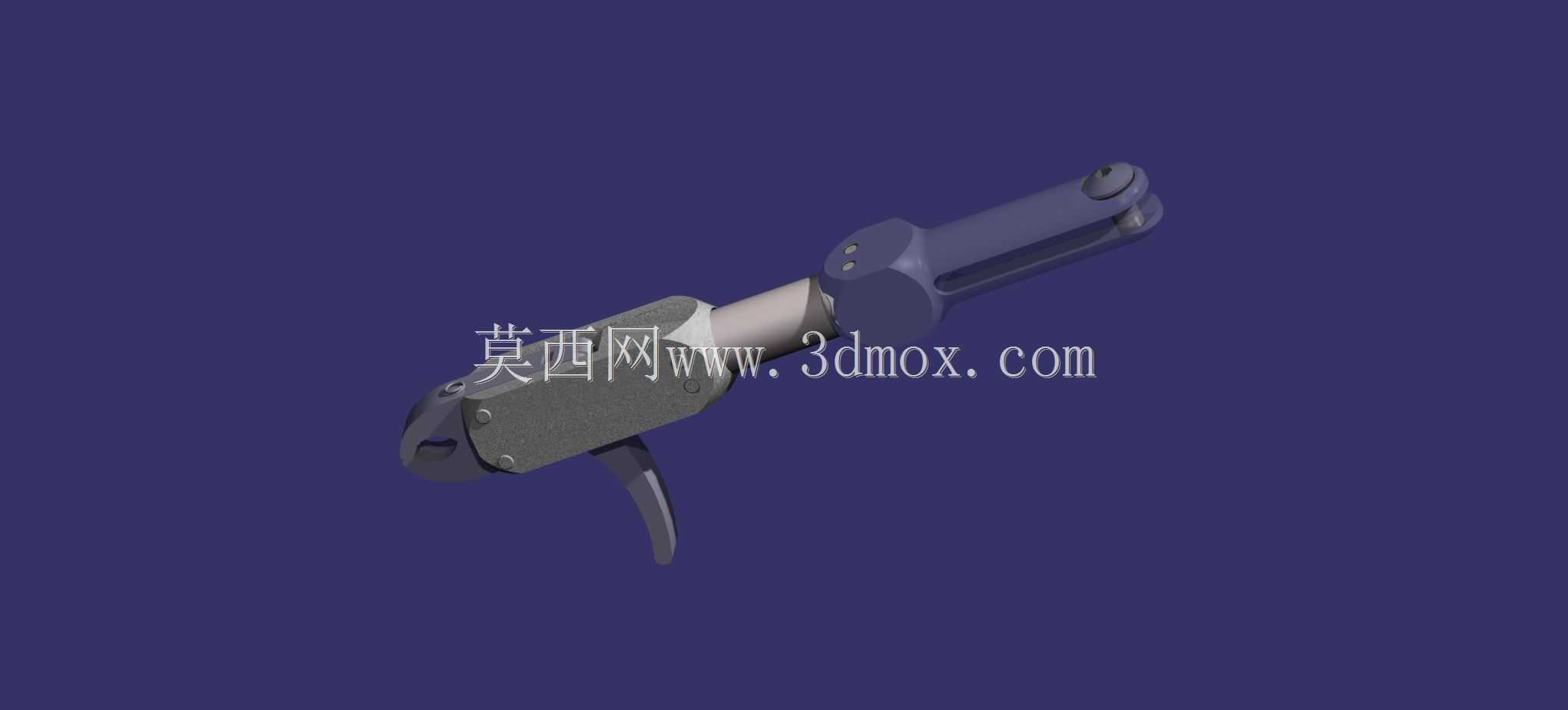

手动触发式锁紧夹持操作机构

这类手动触发式锁紧夹持机构，在工装夹具工位、小型部件装配线、检具定位环节的应用十分普遍，很多需要快速装夹、手动触发锁紧的工位都会用到这类结构，相比气动、液压驱动的夹持部件，它不需要外接动力源，完全依靠手动操作触发内部的锁止结构完成夹持动作，在无气源、无电源的野外维修场景、零散工位的临时装夹作业里适配性极强。从结构功能来看，该机构的触发手柄集成在主体握持段下方，操作人员单手握持主体时，食指可自然搭在触发扳柄上，施加按压力即可触发内部的连杆传动结构，带动前端的夹持钳口完成闭合锁紧动作，钳口的咬合面做了防滑齿形处理，夹持圆形杆件、异形小部件时不会出现打滑移位的问题，锁止状态下能保持稳定的夹持力，不会因为外力晃动出现松脱，需要释放时只需扳动解锁拨块即可让钳口快速张开，整个操作流程单手即可完成，不需要额外的辅助工具，能大幅提升单件装夹的作业效率。设计层面上，整个机构做了分段式的结构布局，握持段采用贴合手掌弧度的曲面造型，表面做了细微的防滑纹理处理，长时间握持操作不会出现硌手、打滑的问题；中间的传动段做了密封防护结构，能阻挡作业环境里的金属碎屑、粉尘进入内部的连杆铰接位置，避免长期使用后出现卡滞、磨损加剧的问题；尾端的连接叉耳结构预留了标准的铰接安装孔，可以直接和加长杆、固定支架做铰接配合，适配不同作业距离、不同安装位置的使用需求，不需要额外做转接件的加工。从安装边界和尺寸适配来看，该机构的整体轴向长度控制在单手可操作的合理区间，握持段的外径符合成年人手掌握持的尺寸范围，前端钳口的张开行程覆盖了常见小型杆件、零部件的夹持尺寸范围，尾端叉耳的安装孔间距、孔径都采用了通用的工装铰接尺寸标准，和现有标准工装的连接销轴可以直接适配，不需要对安装位做二次修改。内部的传动连杆采用了杠杆增力结构，手动施加在触发扳柄上的较小作用力，经过连杆的力臂放大后传递到前端钳口，能产生足够的夹持力满足常规装夹、定位的需求，所有铰接位置都预留了润滑脂加注通道，日常维护时只需要定期加注润滑脂即可保证传动顺畅，不需要做复杂的拆解保养。钳口部分采用了可更换的模块化设计，长期使用出现磨损后，只需要拧下固定螺丝更换钳口配件即可，不需要更换整个机构，能降低后期的使用维护成本。在实际产线应用里，这类机构常被安装在小型焊接工装的定位位、零部件返修的手持夹持工位、仓储物料的临时捆扎锁紧位，相比传统的螺栓压紧式夹具，它的操作速度能提升三倍以上，而且锁紧力的一致性更好，不会因为操作人员的拧紧力度差异出现装夹松紧不一的问题。针对不同的使用场景，还可以通过更换前端钳口的形状，适配平面工件、管状工件、异形工件的夹持需求，不需要改动主体的传动结构，拓展性十分出色。整个机构的外露部件都做了防锈表面处理，在潮湿、多粉尘的作业环境里也能长期稳定使用，不会轻易出现锈蚀卡滞的问题。
