手动触发式快速夹紧锁紧机构

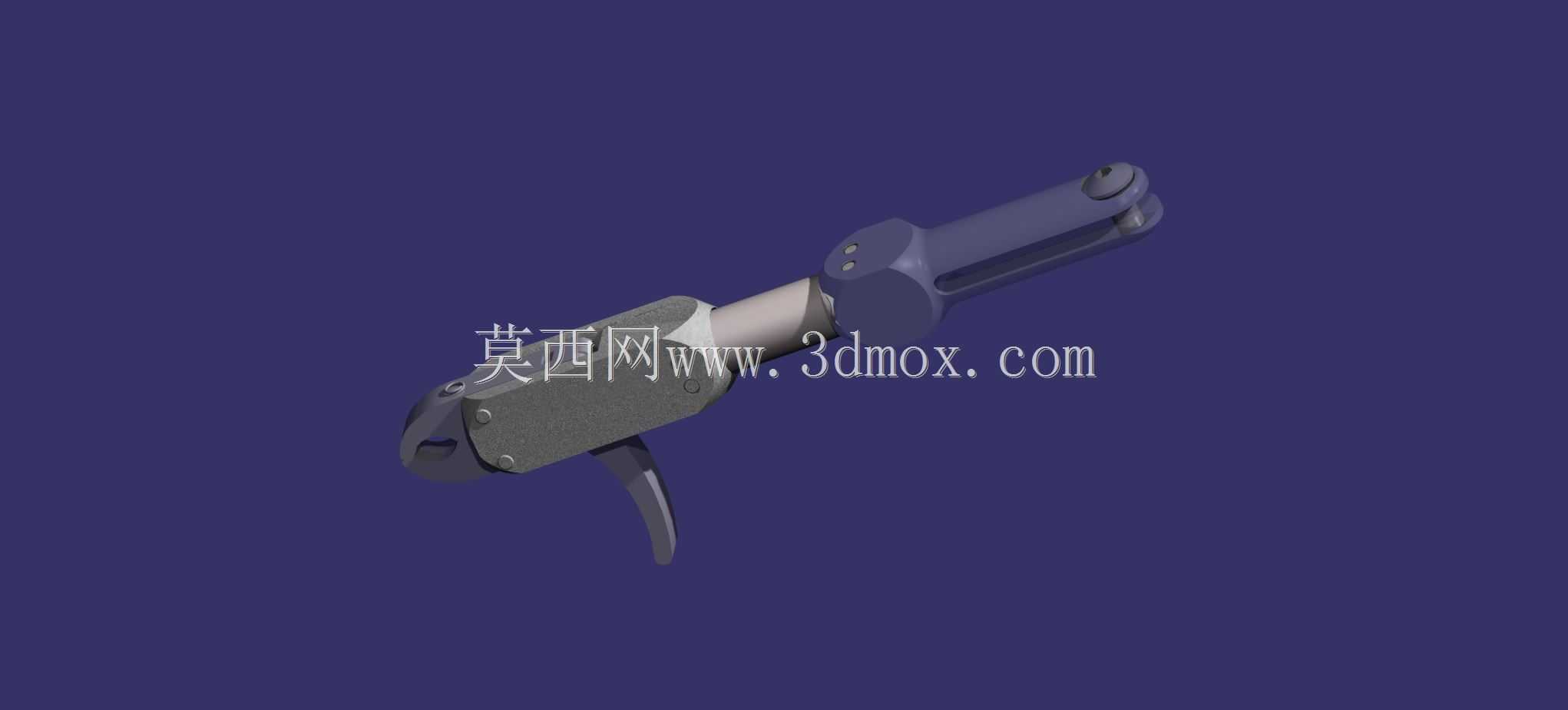

在工装夹具、小型工位治具以及便携作业装备的设计场景里，手动触发式的夹紧锁紧构件一直是兼顾操作效率与夹持可靠性的核心部件，这类构件不需要外接气源、电源等动力源，完全依靠手动操作完成触发与锁止，在无动力供给的野外作业场景、零散工位的临时装夹场景、小型设备的快拆维护场景里都有极高的应用占比。从结构设计逻辑来看，这套触发式锁紧机构采用了杠杆触发与斜楔自锁结合的力学传递路径，扳动外露的扳机式触发件时，力通过内置的连杆结构传递到锁止端，带动锁舌完成解锁动作，松开扳机后，内置的弹性复位构件会推动锁止端复位，配合对接端的卡槽结构完成自动锁止，整个操作行程控制在单指可完成的范围内，不需要额外的施力工具，操作人员单手握持即可完成全部的锁止与解锁动作。从外形与安装边界来看，整个构件采用长条形的布局设计，主体握持段做了贴合手掌弧度的平面处理，表面没有突出的尖锐棱角，避免操作过程中剐蹭操作人员手部；对接端采用叉形连接结构，预留了标准的销轴安装孔位，安装时只需要将对接端插入配套的连接座，对准销轴孔穿入固定销轴即可完成装配，不需要额外加工复杂的适配安装面，整体的安装边界尺寸控制紧凑，不会占用过多的工位安装空间，在狭小的工装安装位里也能完成布置。在功能特性的设计考量上，这套机构的锁止状态依靠结构本身的力学自锁特性维持，不会因为长时间的受力出现松脱问题，触发端的扳机做了防误触的行程设计，需要施加足够的按压力才能完成解锁动作，避免作业过程中意外触碰扳机导致锁止失效；内部的运动副之间预留了合理的配合间隙，即使在有少量粉尘、切削碎屑的作业环境里，也不会因为异物卡滞导致触发动作失效，日常维护只需要定期在运动铰接点涂抹润滑脂即可，不需要复杂的拆解保养。从实际用途来看，这类触发式锁紧机构可以适配多种需要快速开合锁止的场景，比如小型工装的快速压头锁紧、便携设备的快拆连接结构、检修口盖板的快速锁扣、手动作业工具的长度调节锁止等场景，相比传统的螺栓锁紧、卡扣锁紧结构，它的操作效率更高，锁止后的连接刚性更好，能够承受一定的轴向拉拽载荷与径向的晃动载荷，不会因为作业过程中的振动出现松脱。在三维建模的细节处理上，整个构件的所有铰接位置都还原了实际的销轴连接结构，弹性复位件的安装位、锁舌的运动行程槽都做了准确的结构还原，每个零件的配合公差都按照实际机加工的常用公差带做了预留，设计人员在做相关工装、设备的结构设计时，可以直接调用这个模型调整安装尺寸，适配自身的设计需求，不需要从零开始搭建结构，能够大幅缩短相关构件的设计周期。在结构强度的设计考量上，主体受力件采用合金结构钢的材质适配思路，锁止接触位置做了局部的加厚处理，避免长期受载出现变形，握持段的外壳可以根据使用场景选择金属材质或者高强度工程塑料材质，在保证结构强度的前提下控制整体的重量，方便操作人员单手操作。
