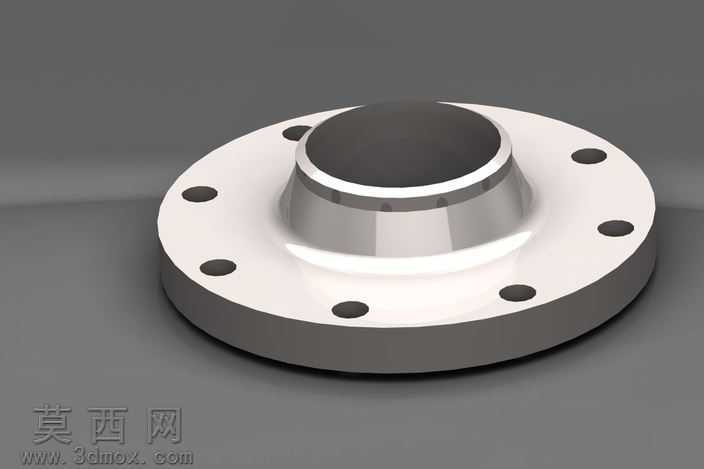

DN50带颈对焊钢制法兰三维建模作品

本作品为DN50规格带颈对焊法兰的三维数字模型，建模过程严格遵循管道法兰的通用设计规范，还原了该类法兰的全部结构特征。建模初期先梳理法兰的结构逻辑：整体由底部圆形法兰盘、中部锥形过渡颈段、顶部对接圆筒三个核心部分构成，首先绘制法兰盘的基准草绘，以中心轴线为定位基准，绘制法兰盘外圆轮廓，按照8个均匀分布的螺栓孔设计要求，通过环形阵列命令完成所有螺栓孔的特征排布，保证每个螺栓孔的中心距、孔径尺寸完全一致，符合法兰连接的装配对位要求。中部锥形颈段采用放样融合的建模方式，平滑衔接法兰盘与顶部对接筒段，过渡曲面做了连续相切约束，避免出现应力集中的棱角结构，还原真实带颈法兰的力学优化设计特征，顶部对接筒段的内径、外径尺寸严格匹配DN50公称通径的管道对接要求，筒段端面做了焊接坡口的细节特征，还原实际焊接装配的工艺结构。材质渲染阶段采用不锈钢金属材质，调整材质的反射率、粗糙度参数，模拟钢制锻件经机加工后的金属质感，法兰盘的上下密封面做了高光处理，还原机加工密封面的平整光洁特征，螺栓孔内壁、颈段过渡曲面的光影过渡自然，通过环境光遮蔽效果强化结构的立体感，清晰呈现各部分的结构层次。模型的所有特征均做了参数化关联，法兰盘厚度、颈段高度、螺栓孔分布直径、筒段通径等关键尺寸均可通过参数调整快速修改，可适配不同压力等级的同规格法兰设计需求，建模过程中对所有锐边做了符合工艺要求的微小倒角处理，还原真实机加工零件的工艺细节，避免三维模型出现不符合实际生产的尖锐棱角。整体建模逻辑清晰，结构还原度高，可用于管道装配模拟、工程教学演示、产品渲染展示等多种场景，完整复现了DN50带颈对焊法兰的结构特点与外观质感。
