200升卧式承压储罐压力容器三维设计

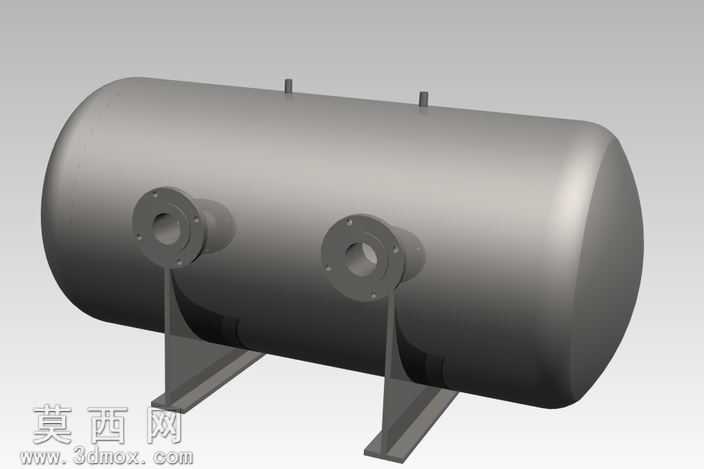

本模型为200升卧式压力容器，采用三维参数化建模方式完成整体结构设计，建模过程严格遵循压力容器设计规范，针对1.0MPa的设计压力负荷完成各部分结构的尺寸匹配与细节构建。模型主体为卧式圆柱形筒体，两端采用标准椭圆形封头结构，该结构能够在承压工况下均匀分散应力，避免局部应力集中导致的结构失效，筒体壁厚经过参数化计算，匹配1.0MPa工作压力下的强度要求，保证罐体运行的结构安全性。筒体侧面设置两个DN50标准法兰接口，法兰建模严格遵循对应公称通径的法兰尺寸标准，完整还原法兰盘、螺栓孔、密封面的细节结构，可直接用于管路对接的装配模拟，接口位置经过布局优化，兼顾介质进出的流道合理性与安装操作的便捷性。筒体顶部设置两个小型接管接口，可用于安装压力表、安全阀等安全附件，满足压力容器的安全监测与泄压保护的功能需求。罐体底部设计两个对称的鞍式支撑支架，支架采用折弯式钢结构造型，与筒体外壁采用贴合式弧面接触设计，能够均匀承载罐体满液状态下的整体重量，支架底部设置平直安装底板，预留安装固定的孔位结构，方便罐体在安装基础上的定位固定。材质渲染方面，罐体主体采用哑光金属碳钢材质，还原工业压力容器常用的钢材表面质感，支架部分采用同系金属材质，通过细微的粗糙度差异区分主体与支撑结构，渲染效果真实还原工业设备的视觉特征。设计过程中重点考量了压力容器的结构合理性，各部分连接位置均做了过渡处理，避免尖锐棱角带来的应力集中问题，整体模型结构完整，细节还原度高，可用于压力容器的结构展示、装配教学、工程方案演示等场景，能够直观呈现卧式承压储罐的整体构造与各部件的装配关系。
