特殊结构对置双连杆活塞引擎三维设计

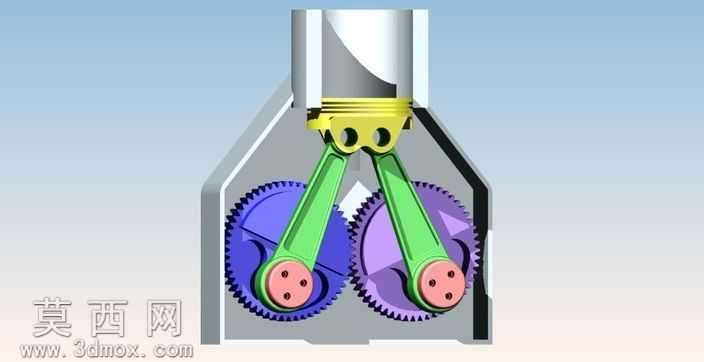

本模型为特殊结构的对置双连杆活塞引擎，采用三维建模软件完成全参数化结构搭建，完整还原了该研究项目引擎的核心传动逻辑与部件形态。建模过程中首先完成缸体基座的轮廓构建，以对称式腔体结构作为整体装配基准，腔体两侧预留齿轮轴的安装定位孔位，保证后续传动部件的同轴度精度。活塞部件采用分体式建模思路，顶部还原活塞环槽的细节结构，活塞销孔位置与双连杆的连接端做了适配性结构设计，区别于传统单连杆引擎的连接形式，采用双连杆对称布置的结构，分别与下方两个啮合齿轮上的偏心曲柄销做装配连接，建模时严格匹配偏心距参数，保证活塞往复运动的行程符合设计要求。两个传动齿轮采用参数化渐开线齿形绘制，保证齿廓啮合的精度符合传动逻辑，齿轮端面的偏心安装座与连杆大端做了同轴约束，还原齿轮转动带动连杆摆动、进而驱动活塞做上下往复运动的完整传动链路。渲染阶段采用差异化材质区分不同部件：缸体基座采用哑光银灰色金属材质模拟铝合金缸体质感，活塞采用亮黄色金属漆材质还原活塞的金属光泽，两根连杆采用亮绿色工程塑料质感的材质做区分，两个啮合齿轮分别采用紫色与蓝色半透明磨砂材质，既清晰区分两个传动部件，也可直观展示齿轮内部的偏心轴结构，活塞端部的曲柄连接端采用粉红色哑光材质，突出连接部位的结构细节。整体装配过程中添加了符合机械运动逻辑的配合约束，可支持后续多体动力学仿真验证，还原该特殊引擎的运动过程，建模时对所有运动部件的干涉情况做了提前校验，避免活塞上下止点位置与缸体、连杆与齿轮端面出现运动干涉，所有部件的壁厚、连接孔位、倒角细节都按照引擎设计的常规工艺要求做了还原，既保证模型的视觉展示效果，也具备结构合理性，可作为特殊引擎结构研究、动力机构原理演示的三维参考模型，完整呈现了非传统结构引擎的传动设计思路，区别于常规曲柄连杆引擎的单曲柄布置形式，通过双齿轮啮合带动双连杆驱动活塞，实现特殊的动力输出特性。
