本田NSR125JC20缸头子组件结构设计

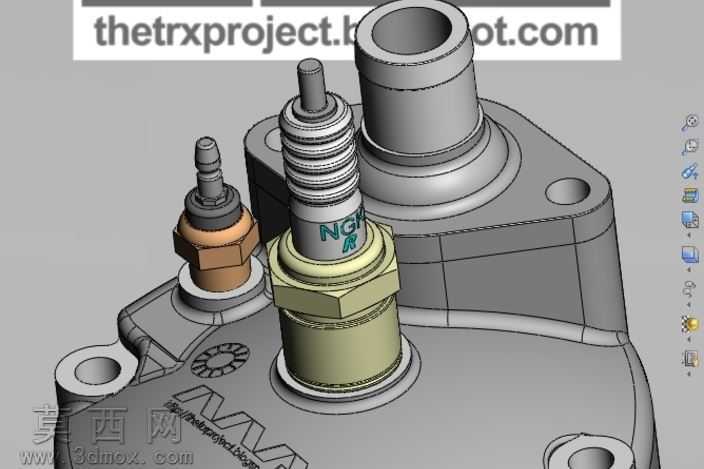

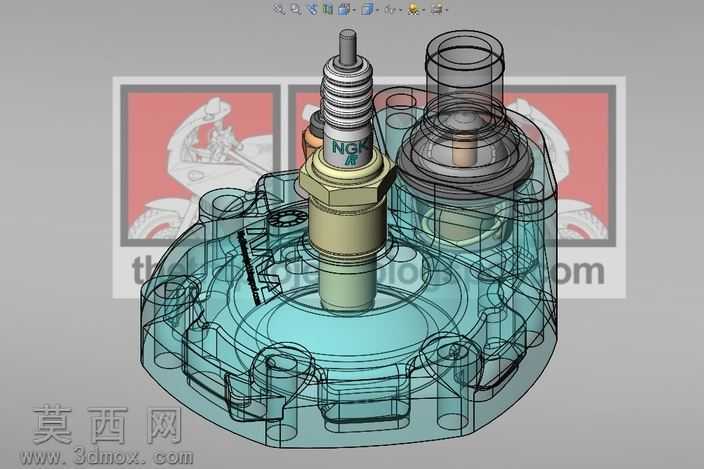

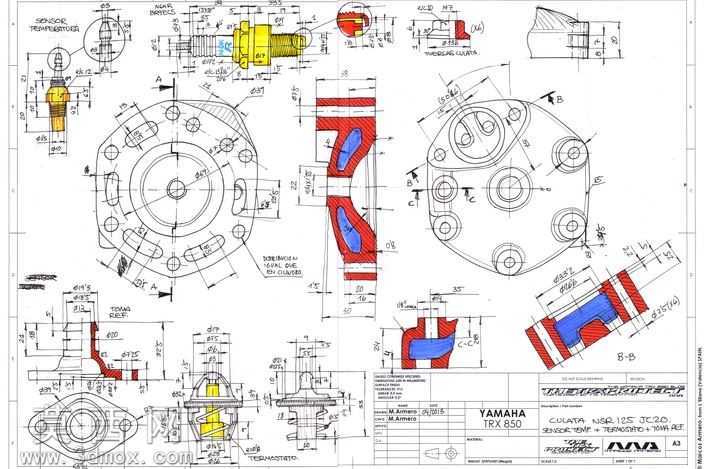

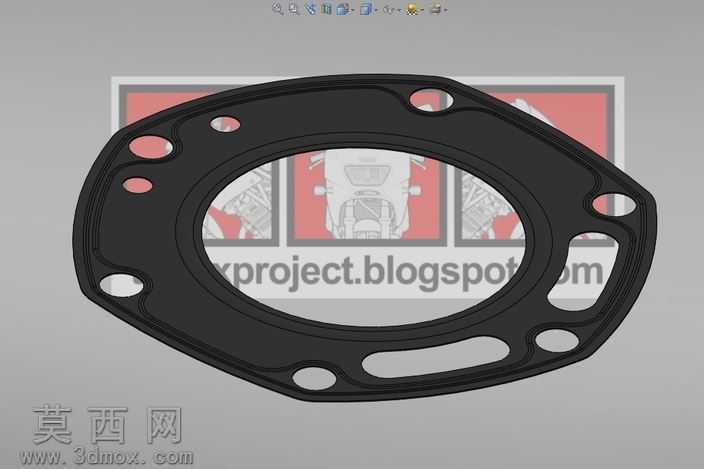

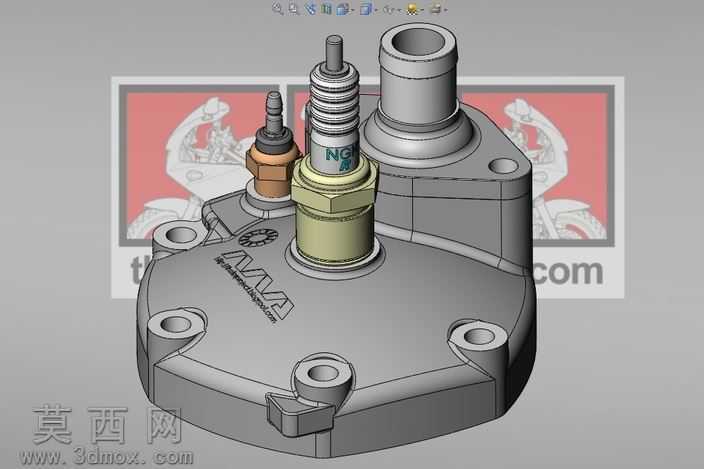

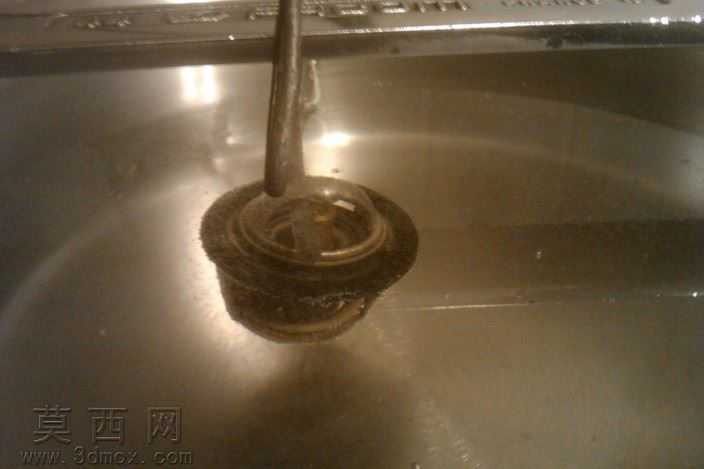

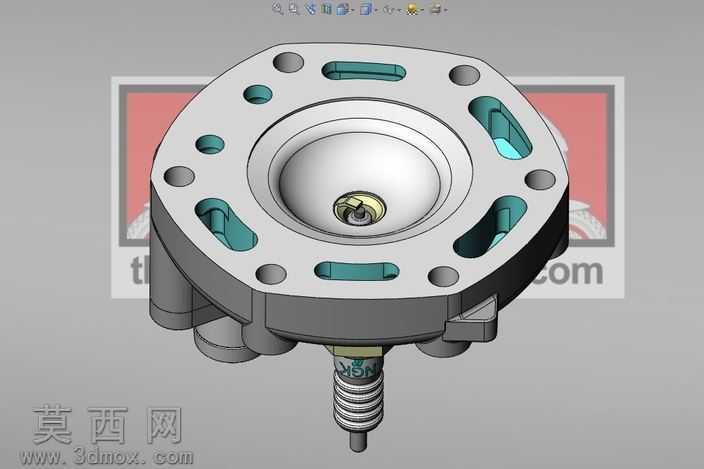

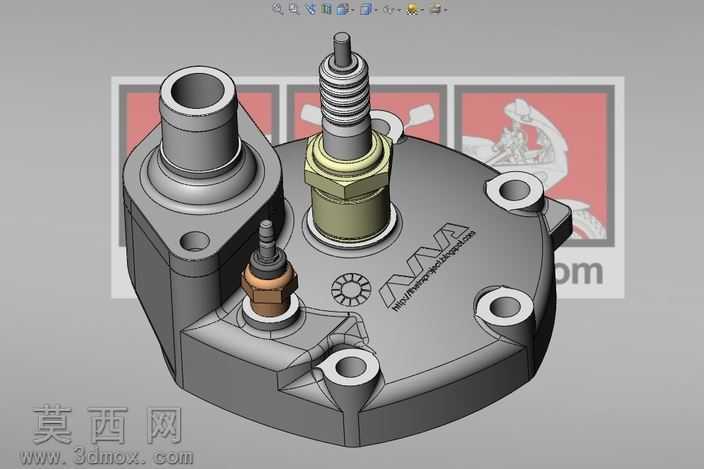

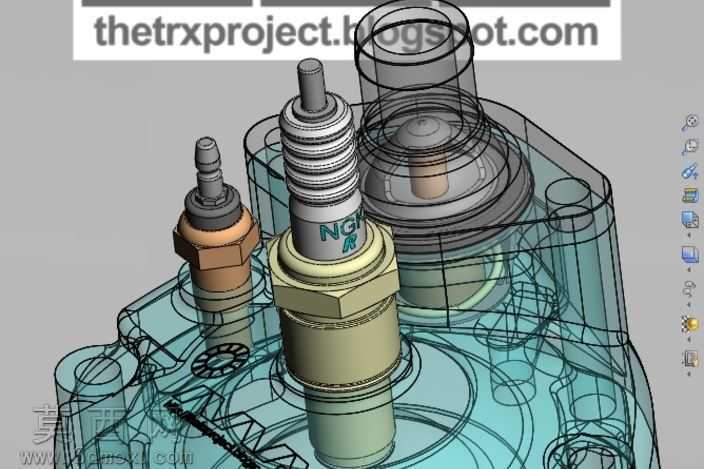

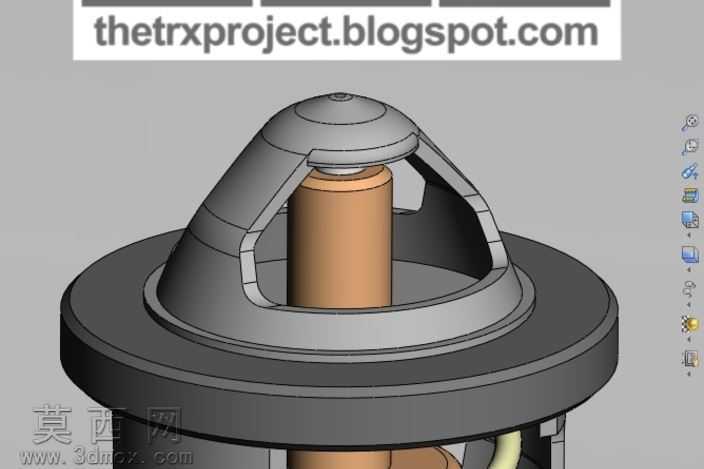

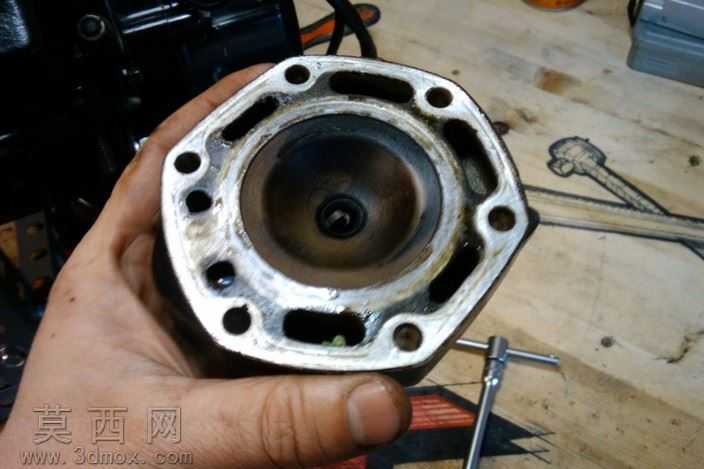

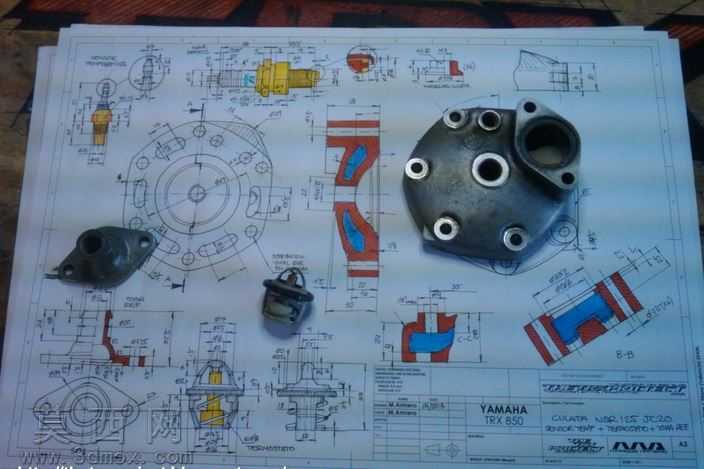

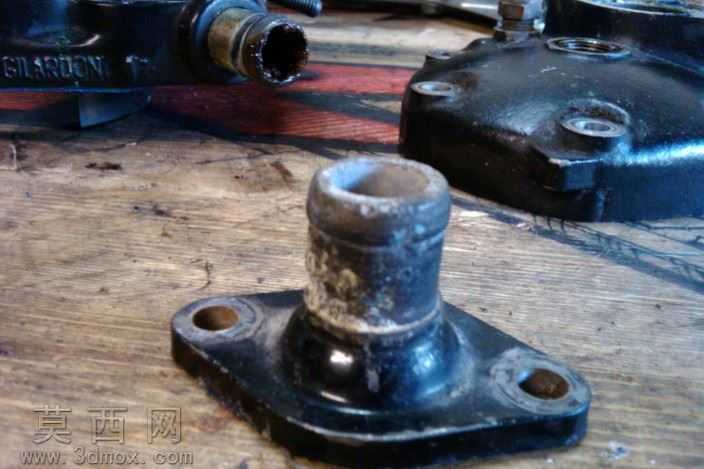

本作品为摩托车发动机核心部件缸头子组件的三维建模成果，建模过程严格遵循实体零部件的真实尺寸比例与装配逻辑，完整还原了缸头本体、火花塞、温控元件、恒温器等配套零件的结构特征。建模阶段以参数化设计为核心思路，先通过草图绘制勾勒缸头的主体轮廓，针对缸头表面的安装孔位、密封凸台、加强筋结构逐一进行特征拉伸与切除，保证每个安装位的孔径、孔距、沉台深度都与实际零部件的装配公差要求匹配，避免后续装配出现干涉问题。针对火花塞零件，单独拆分建模中心电极、绝缘陶瓷体、金属密封壳体、接线螺母等细分结构，通过不同的特征命令还原螺纹段的牙型、陶瓷体的阶梯轮廓、密封垫圈的环形结构，保证零件的细节还原度。材质与渲染环节，针对不同零件的物理属性匹配对应材质：缸头本体采用铸铝材质，调整材质的粗糙度、金属度参数还原铸铝件表面细微的磨砂质感与金属反光特性；火花塞的陶瓷部分赋予高白度绝缘陶瓷材质，模拟陶瓷表面的温润光泽与轻微反光；金属接线端、温控元件的金属外壳采用抛光金属材质，还原机加工金属件的高亮反光效果；密封垫圈、橡胶密封圈类零件赋予橡胶材质，调整漫反射参数还原橡胶的哑光质感。装配设计阶段严格遵循实际发动机的装配顺序，先完成缸头本体的基准定位，再依次装配恒温器、温控器、火花塞等附属零件，对每个配合面添加同轴、重合、间隙配合等装配约束，还原真实的装配间隙与配合关系，同时验证所有零件的活动空间，确保不存在结构干涉。整体设计完整还原了该款两冲程摩托车缸头的配气、点火、温控相关的集成结构，清晰展现了缸头作为发动机核心部件的集成化设计思路，缸头表面的散热筋结构、安装定位凸台、密封槽结构都做了精细化还原，既保证了外观的高度写实，也完整保留了零部件的结构参数，可用于发动机结构教学、改装方案验证、零部件测绘参考等场景，建模过程中对细小特征的处理兼顾了视觉还原度与模型的拓扑合理性，避免出现破面、重叠面等建模问题，保证模型可直接用于后续的工程出图、装配仿真、渲染展示等不同用途。
