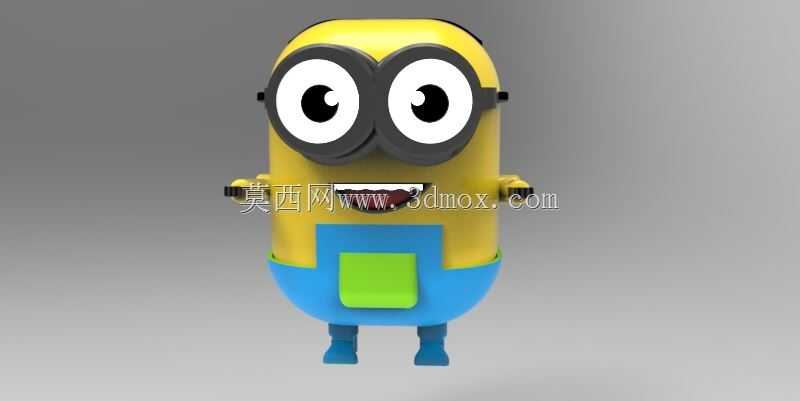

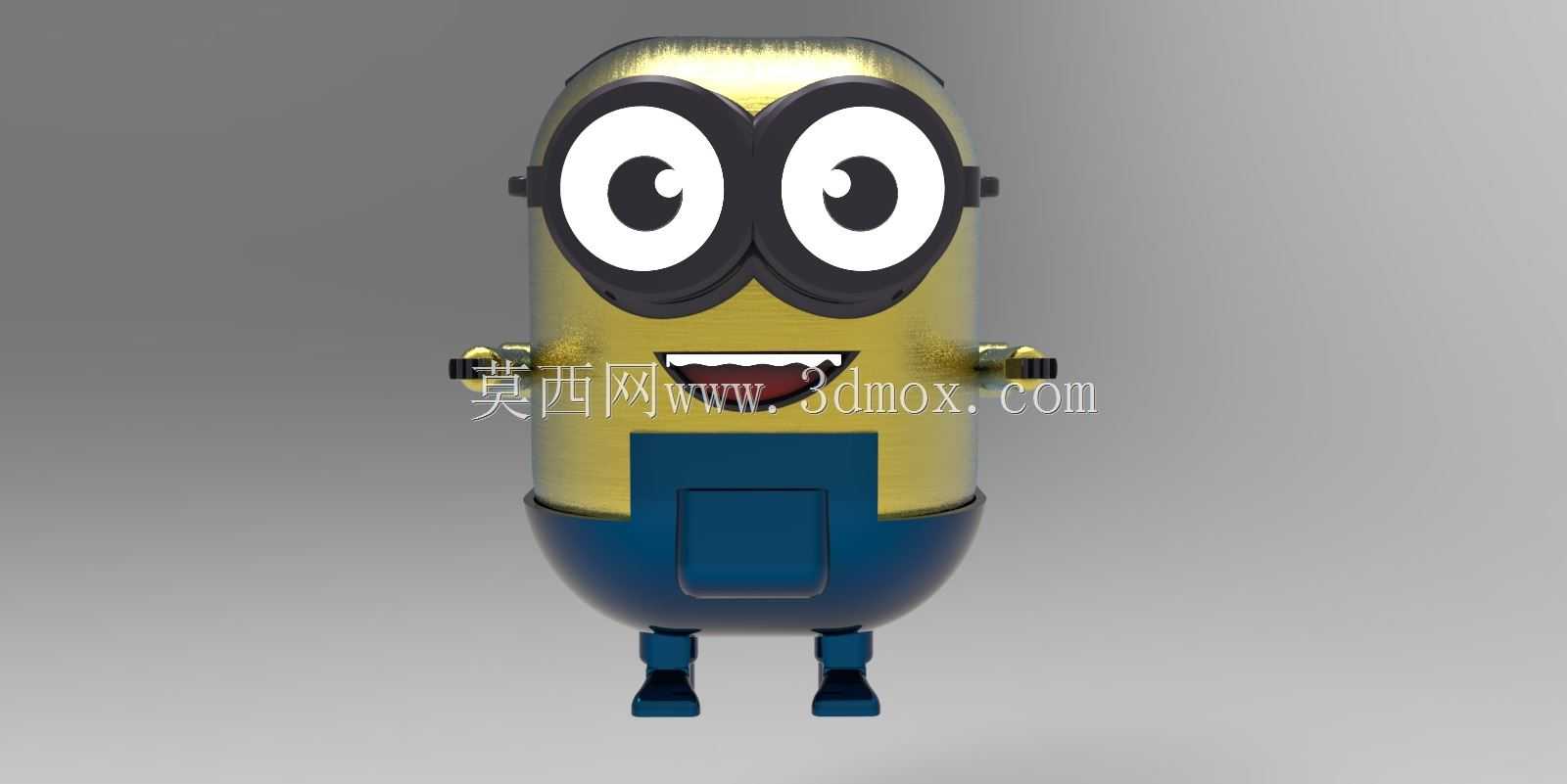

卡通小黄人仆从趣味造型三维设计

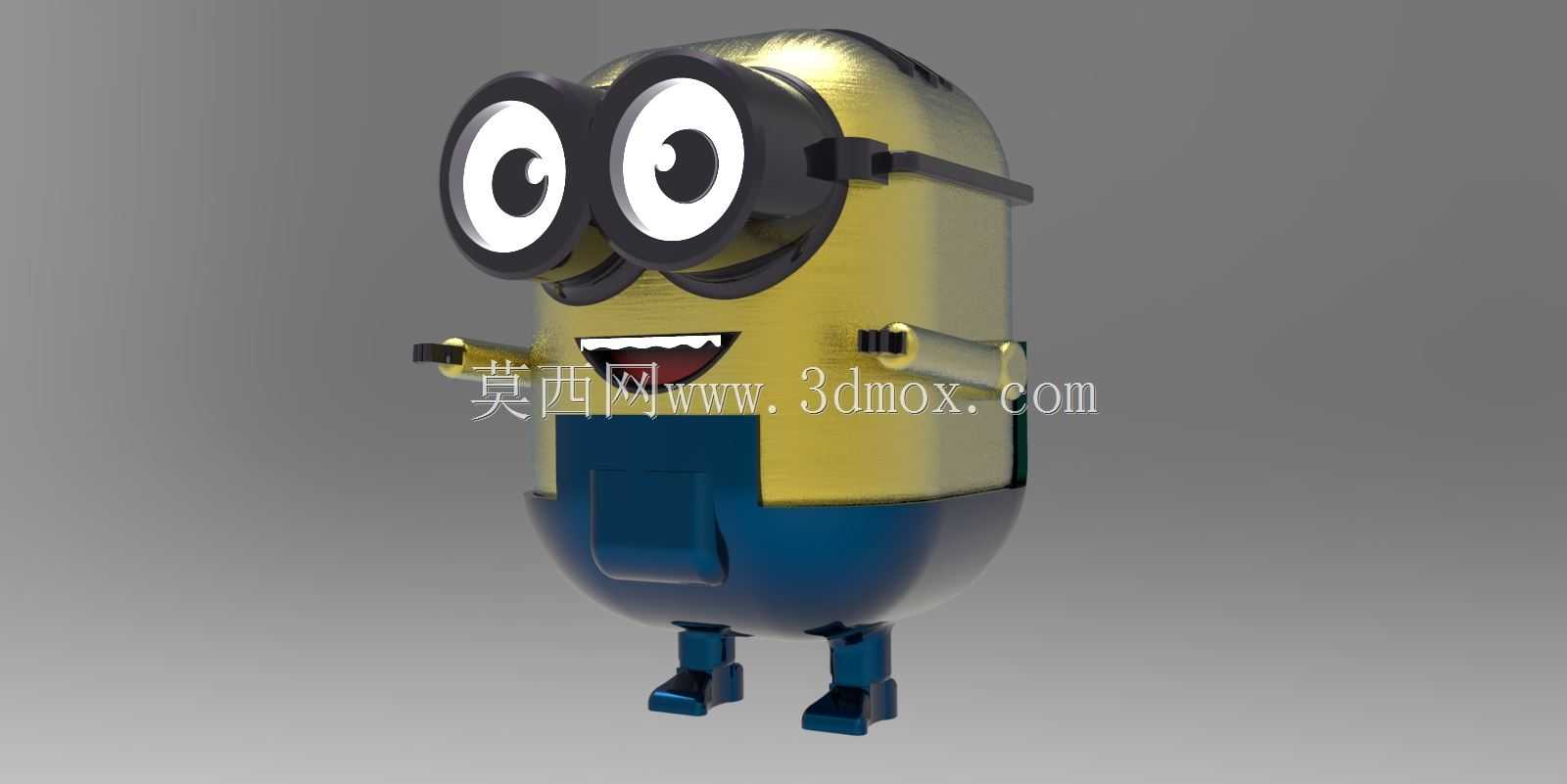

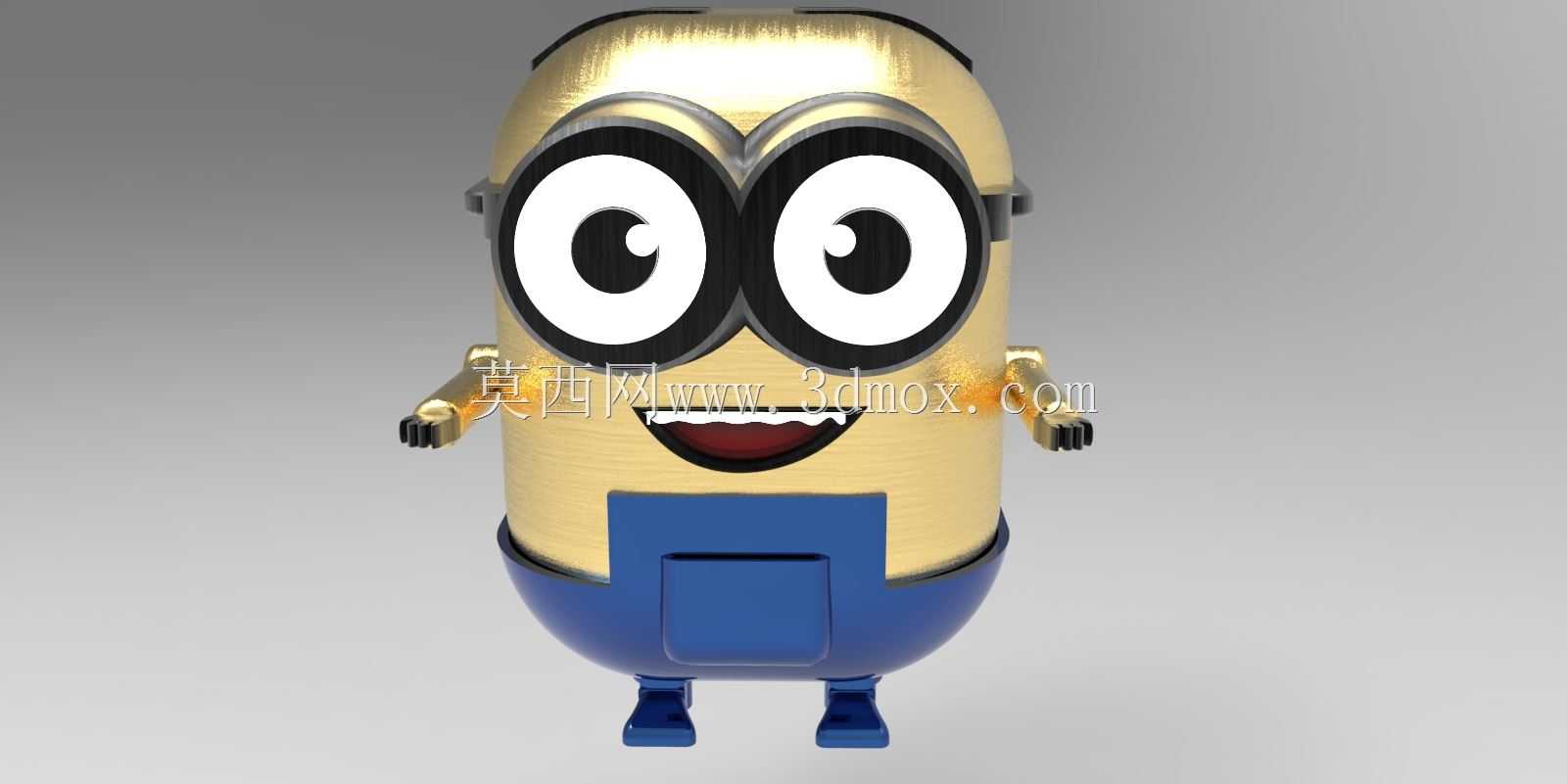

　　这个卡通形象的三维结构设计，最初的定位是面向文创周边开发、3D打印爱好者练习以及创意摆件定制场景，并非工业生产类的功能件，因此在设计逻辑上和常规机械零部件有明显区别，更侧重外形还原度与结构的可落地性。从整体结构拆分来看，整个模型分为头部护目镜组件、躯干主体、背带工装组件、四肢部件四个核心部分，各部件之间的配合间隙在设计时预留了0.15mm的公差，既可以满足整体打印后组装的拼接需求，也适配不同FDM、光固化3D打印设备的成型精度要求，避免出现拼接过松或者过紧无法装配的问题。

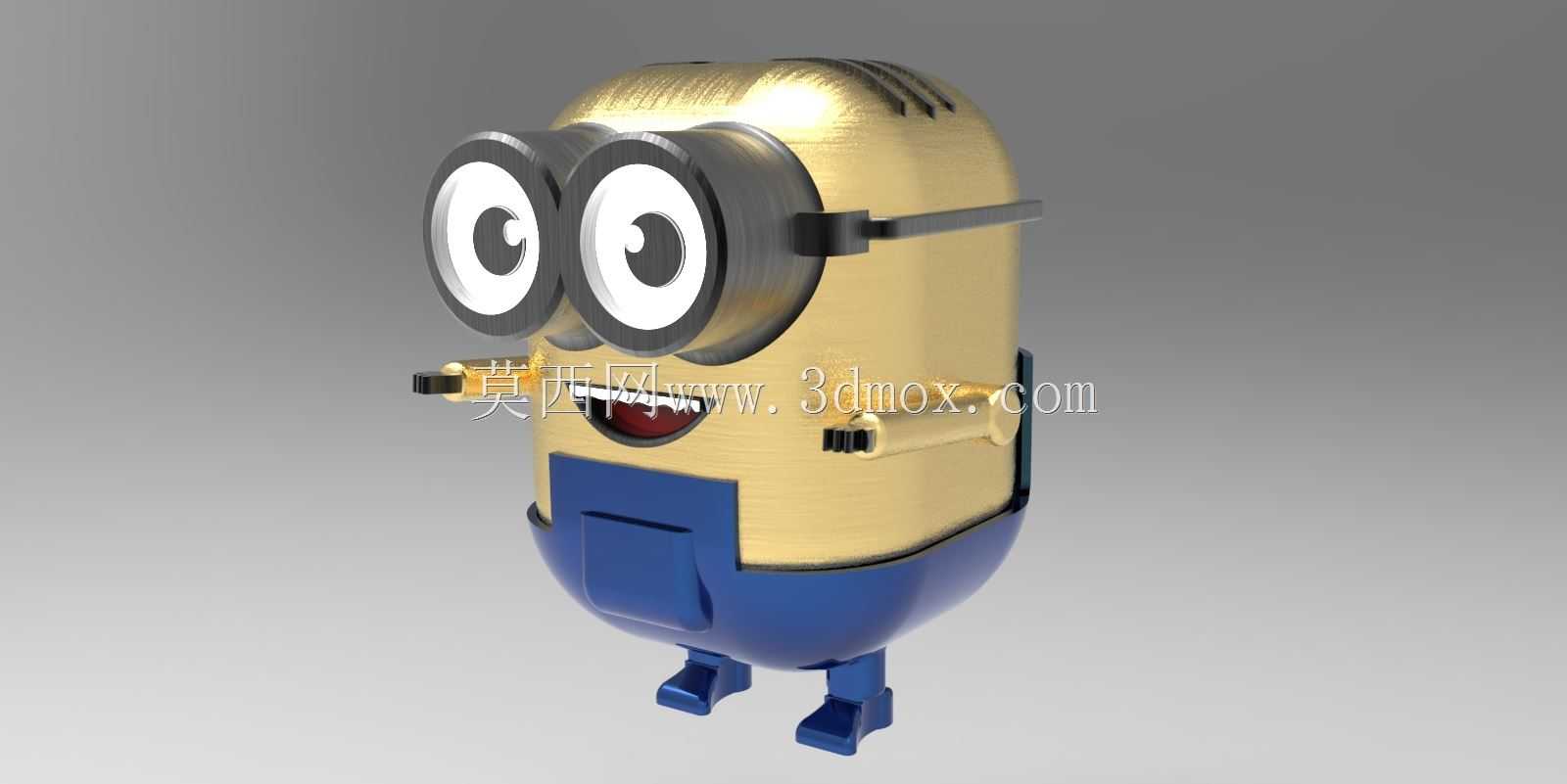

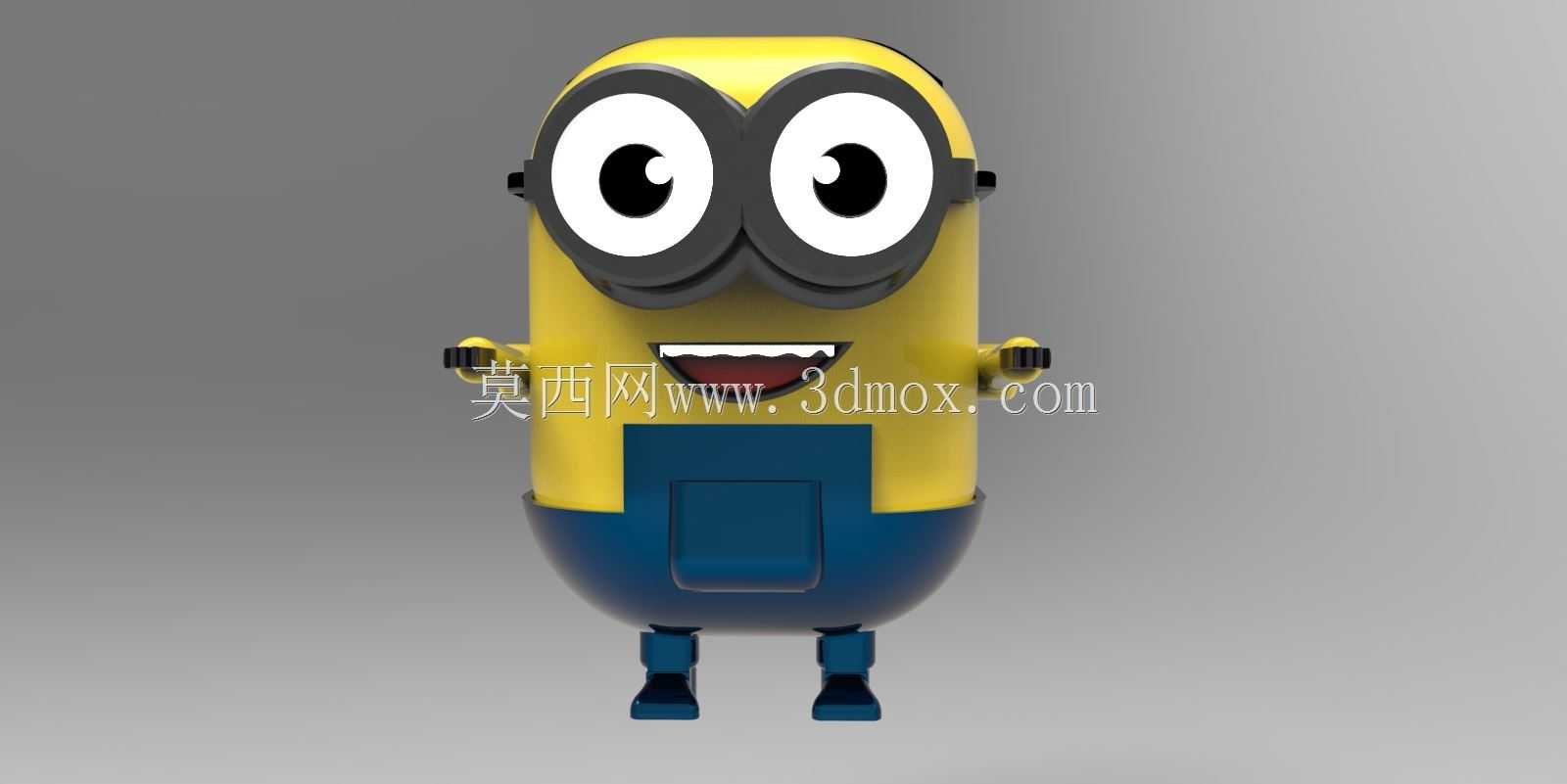

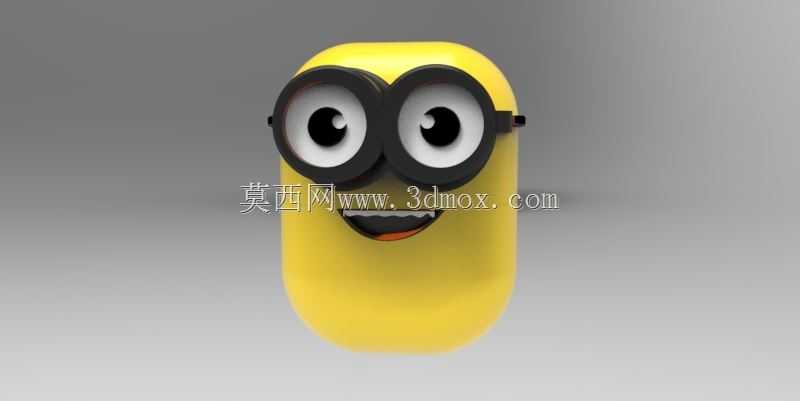

　　外形尺寸上，整体站立高度控制在120mm左右，躯干最大直径为58mm，这个尺寸边界是经过反复调整的，既不会因为尺寸过小导致护目镜、牙齿这类细节特征在打印时出现丢失、断连的问题，也不会因为尺寸过大占用过多打印平台空间，常规家用级3D打印机的220*220mm成型平台可以一次打印完整的拆分部件，不需要二次拼接大尺寸结构。护目镜部分是整个模型的细节核心，镜框做了2mm的厚度设计，镜带环绕头部的位置做了0.8mm的凸起结构，模拟真实橡胶镜带的贴合质感，镜片部分做了内凹1mm的结构，后期如果做涂装处理，可以直接在凹槽内填充透明树脂或者滴胶，模拟镜片的通透反光效果，不需要额外做分件处理。

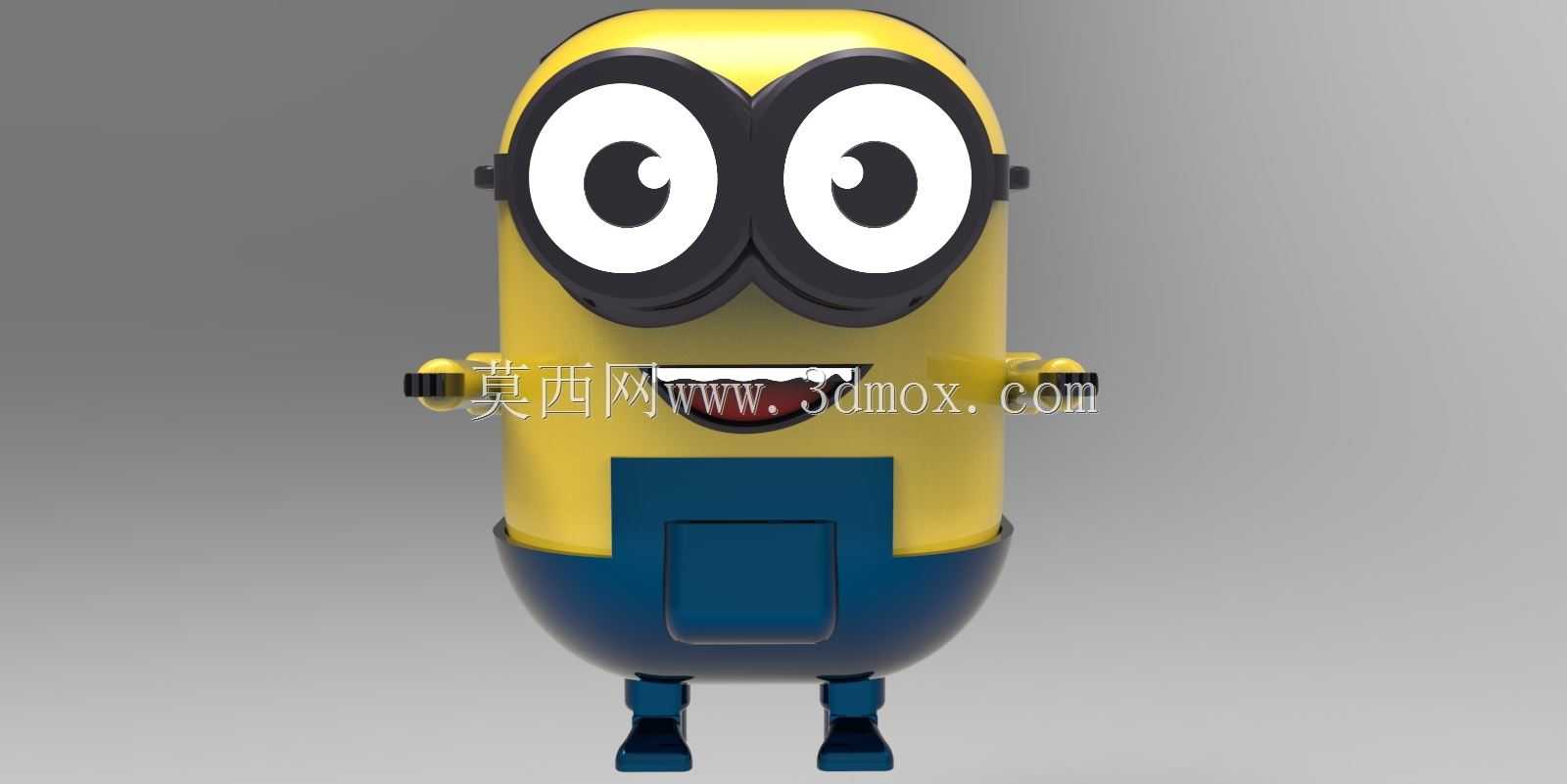

　　躯干部分的设计做了壁厚均匀化处理，整体壁厚控制在2.2mm，这个厚度是兼顾打印强度与耗材用量的平衡值，既不会因为壁厚过薄导致打印完成后容易出现受力开裂的问题，也不会因为壁厚过厚增加不必要的打印时间与耗材消耗。背带工装的口袋位置做了0.5mm的下沉浮雕效果，不需要额外分件就能呈现出工装的层次感，工装与躯干的衔接位置做了R1.2的圆角过渡，避免打印时出现层纹堆积的突兀感，也能减少后期打磨的工作量。

　　四肢部分的设计做了简化处理，手臂与躯干的连接位置采用了球头铰接的预留结构，球头直径为6mm，配合面做了0.2mm的间隙预留，打印完成后可以直接实现手臂的小范围转动，不需要额外加装铰接轴，对于新手建模练习者来说，这种一体化的铰接预留结构可以很好地练习曲面配合、公差预留的建模技巧，不需要额外拆分复杂的连接组件。脚部做了10mm直径的平底设计，整个模型的重心落在双脚中心连线的中点位置，放置在平面上时不会出现倾倒的问题，不需要额外加装配重块就能稳定站立，作为桌面摆件使用时的稳定性足够。

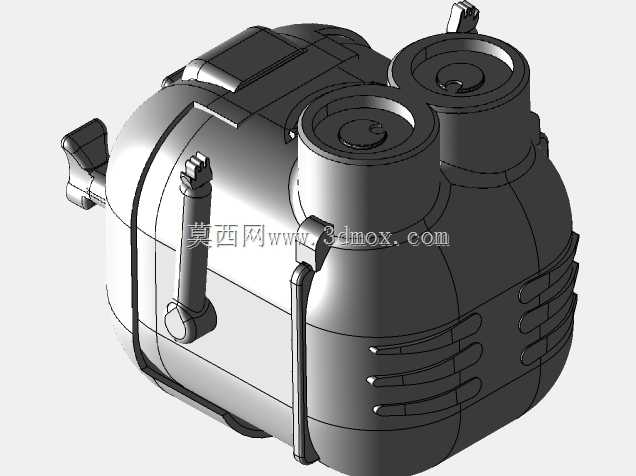

　　从建模思路上来说，这个模型的曲面构建全部采用G1连续的曲面过渡，没有出现尖锐的棱角或者曲面破面，导入到各类切片软件中都不会出现识别错误，对于练习SolidWorks、UG等软件的曲面建模命令来说是非常合适的练习案例，从基础的旋转凸台构建躯干主体，到放样命令构建护目镜的曲面轮廓，再到阵列命令处理牙齿的细节特征，覆盖了常规三维建模中常用的基础与进阶命令，新手在练习时可以通过拆解这个模型的建模步骤，熟悉卡通类曲面造型的构建逻辑，掌握不同特征之间的配合关系。

　　在实际应用场景中，这个模型除了作为3D打印的练习素材之外，也可以作为文创周边开发的原型参考，调整尺寸后可以制作成钥匙扣、车载摆件、潮玩手办的基础原型，各部件的分件逻辑也适配后续的注塑开模需求，如果要进行小批量生产，只需要在现有模型基础上调整拔模斜度，增加注塑进胶口的预留位置，就可以直接用于模具设计，不需要重新构建整体外形。细节部分的牙齿、手部的指节特征都做了0.3mm的凸起高度，这个高度既可以在打印时清晰呈现细节，也不会因为凸起过高导致打印时出现支撑难以去除的问题，所有悬空位置的角度都控制在45度以上，打印时不需要添加过多支撑，减少后期处理的工作量，支撑去除后也不会在模型表面留下明显的支撑痕迹，降低后期打磨、涂装的门槛。
