奥迪R8造型凸轮加工模具设计

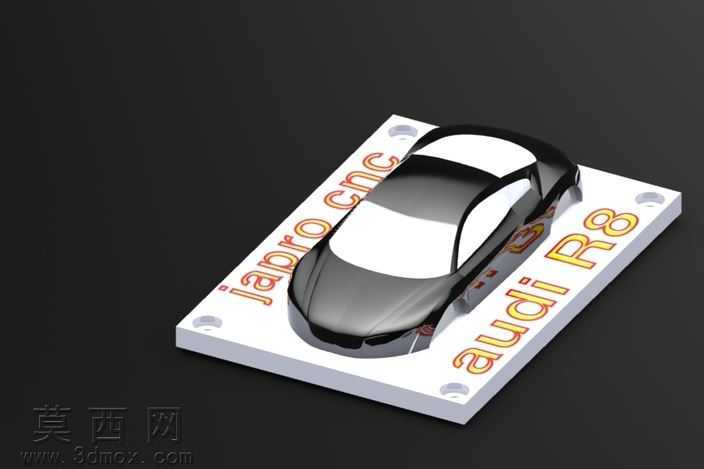

本作品为奥迪R8主题的凸轮加工模具三维设计，整体采用一体化基座加浮雕造型的结构设计，建模阶段首先完成方形模具基座的轮廓搭建，在基座四角设计定位安装孔，保障后续加工装夹的定位精度，避免加工过程中出现位移偏差。随后在基座上表面完成奥迪R8跑车的浮雕造型构建，精准还原奥迪R8的车身流线轮廓，包括溜背式车顶线条、前脸格栅区域的曲面弧度、车身侧部的腰线走势，同时在基座空余区域设计凸起的标识字符，字符边缘做微小圆角处理，避免加工后出现锐边毛刺。建模过程中对模具的分型面做平滑过渡处理，确保凸轮磨削加工时走刀路径流畅，无突兀的折角结构，适配3轴加工的走刀逻辑，减少加工过程中的抬刀次数，提升加工效率。材质渲染阶段，基座部分采用哑光硬质合金材质表现，还原模具钢的磨砂金属质感，车身浮雕部分采用亮面烤漆材质，还原奥迪R8经典的黑白撞色车漆效果，黑色区域模拟亮黑车衣的高反光质感，白色区域模拟金属珠光白的细腻漆面层次，标识字符采用暖金色金属材质，模拟黄铜烫金的视觉效果，提升整体作品的精致感。结构设计上，浮雕造型与基座采用一体化实体结构，无拼接缝隙，避免模具使用过程中出现造型脱落的问题，车身浮雕的凸起高度经过合理测算，既保证造型的立体辨识度，又控制加工深度，减少凸轮磨削的加工时长，降低刀具损耗。设计思路围绕数控凸轮磨的加工特性展开，所有曲面的曲率变化均适配凸轮磨的加工行程，避免出现曲率过小无法加工的死角，定位孔的位置与尺寸符合通用工装的装夹标准，无需额外定制夹具即可完成装夹加工，整体作品既具备工业模具的实用属性，又兼具汽车主题文创摆件的展示效果，将工业加工工艺与汽车文化元素做了融合设计，在保障模具加工可行性的前提下，最大化还原奥迪R8的车型辨识度。
