汽车零部件注塑成型模具结构设计

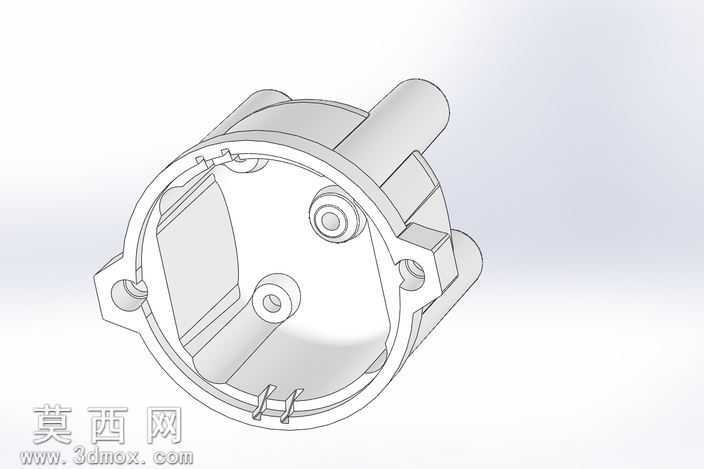

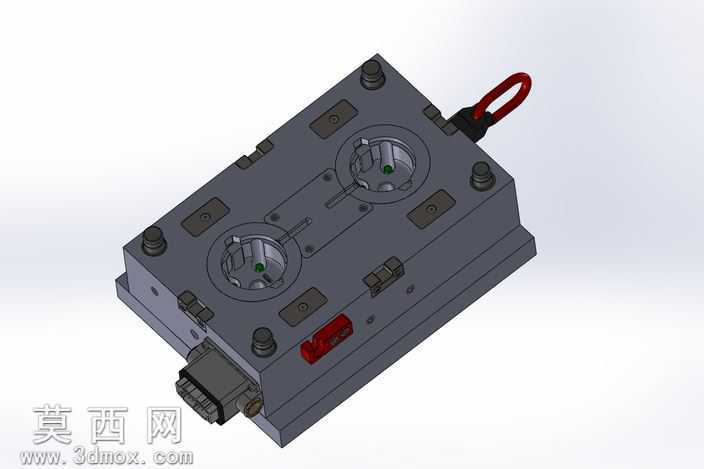

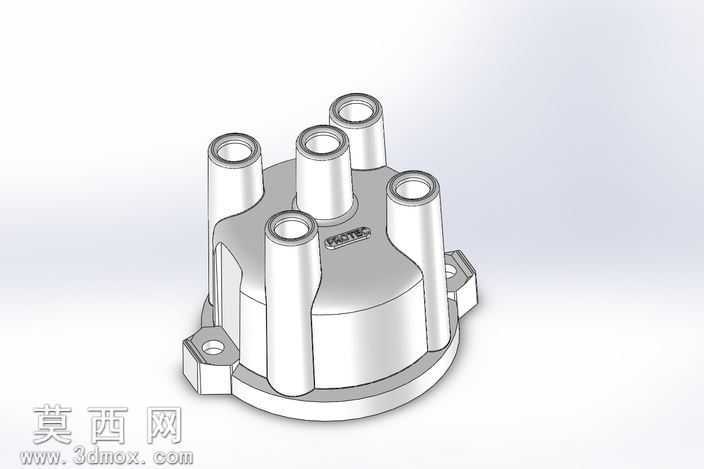

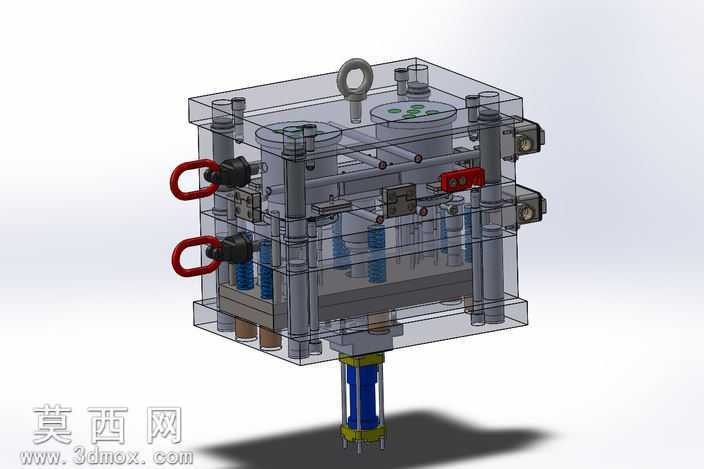

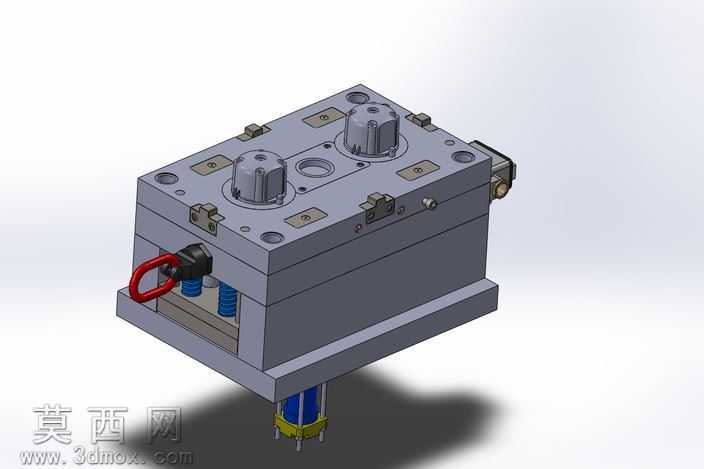

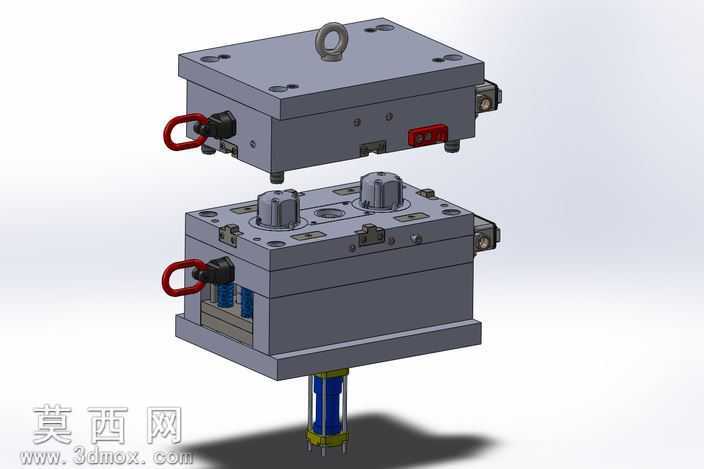

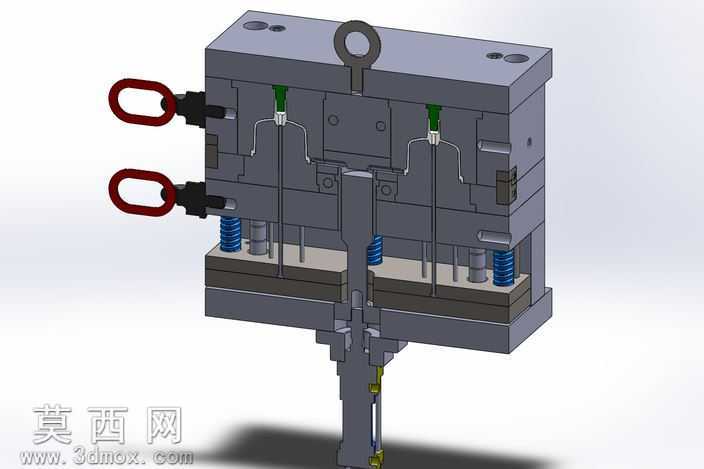

本套模具为汽车类零部件注塑成型用模具，整体采用标准两板模改良结构设计，通过三维建模软件完成全参数化建模，建模过程中严格遵循注塑模具设计规范，对模架各板件、成型镶件、导向定位机构、浇注系统、冷却回路、脱模机构均进行了1:1等比例还原，所有配合面均预留了合理的公差间隙，确保模具开合模动作顺畅无干涉。模型渲染阶段采用金属质感材质对模架主体进行表现，对吊环、锁模块、快速接头等标准件采用差异化材质区分，通过光影渲染清晰展现模具上下模拆分状态下的内部结构，直观呈现型腔、型芯的布局形式。模具上模部分设置了定位圈、浇口套等浇注系统组件，分型面处设计了精准的锁模定位结构，侧面配置了红色吊环用于模具吊装转运，同时集成了行程开关用于开合模位置信号反馈；下模部分设置了两组独立的成型镶块，内部排布了循环冷却水道，通过蓝色管路标识冷却回路走向，底部配置了顶出板与支撑柱结构，确保顶出过程受力均匀，避免成型件出现顶白、变形缺陷。设计过程中优先考虑了模具的量产实用性，对进胶位置、冷却水路排布、顶针布局均进行了合理性优化，确保熔融塑料填充顺畅、冷却效率均衡、脱模动作平稳，可适配热塑性塑料的批量注塑生产需求，整体结构紧凑，各功能模块布局合理，充分考虑了模具加工、装配、后期维护的便利性，标准件均采用行业通用规格，可直接采购替换，有效降低模具制造成本与维护周期。
