盗梦空间同款旋转平衡图腾结构

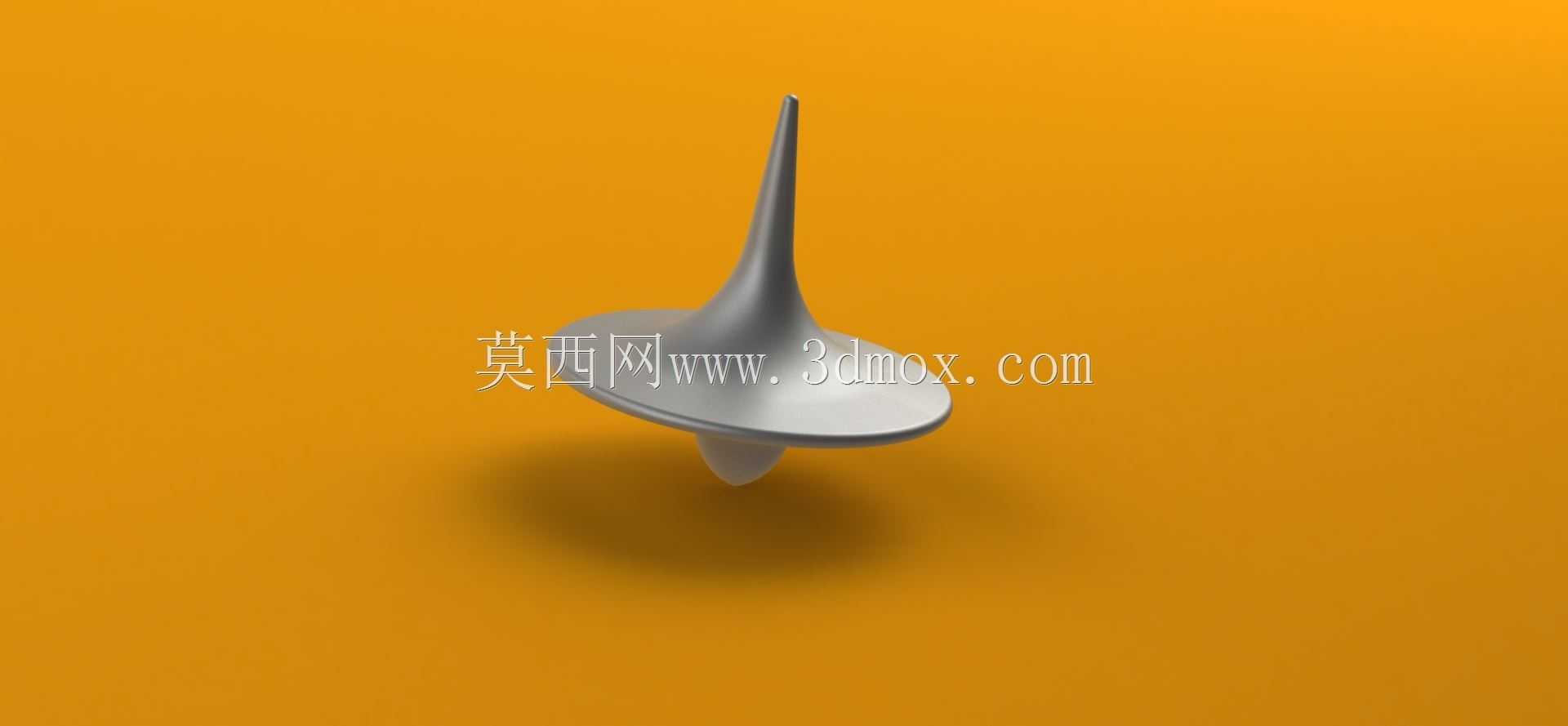

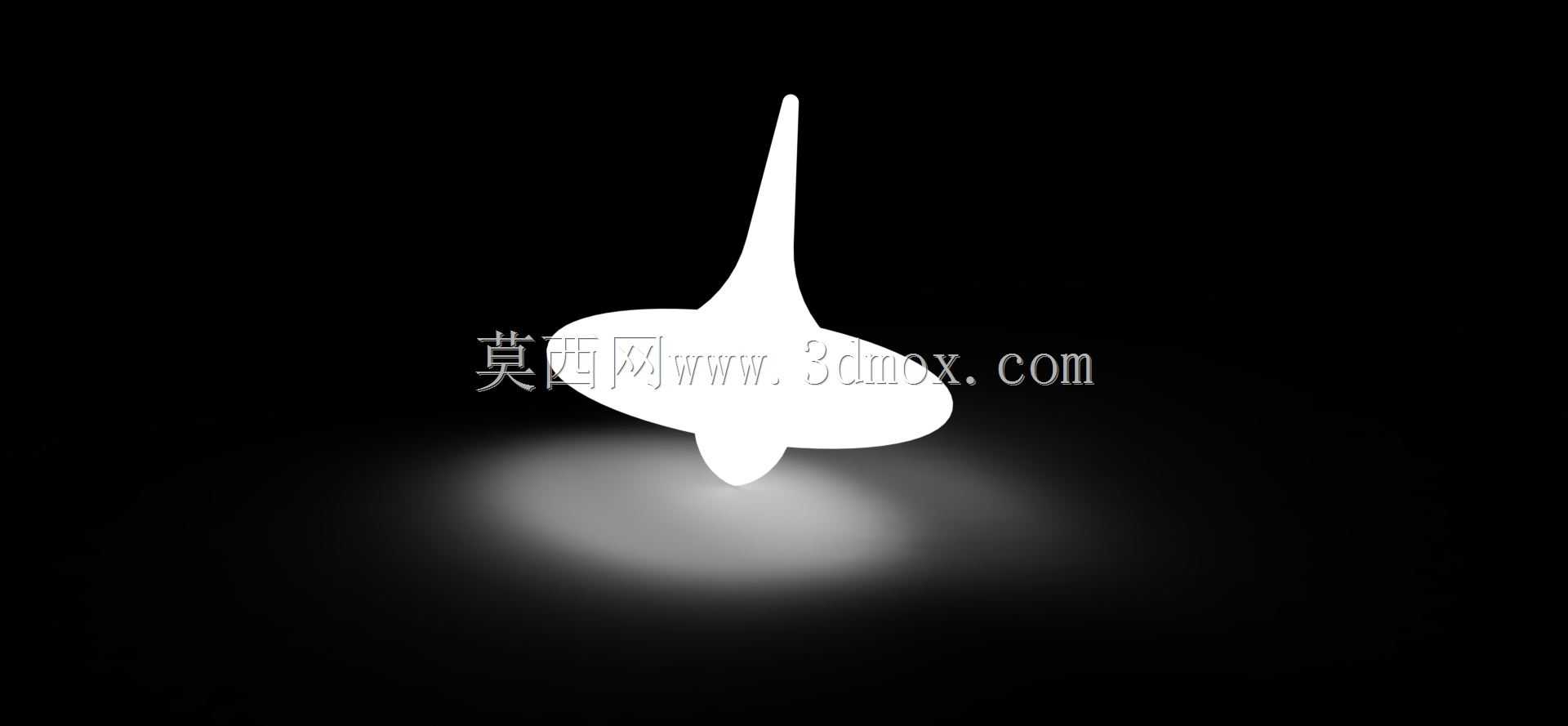

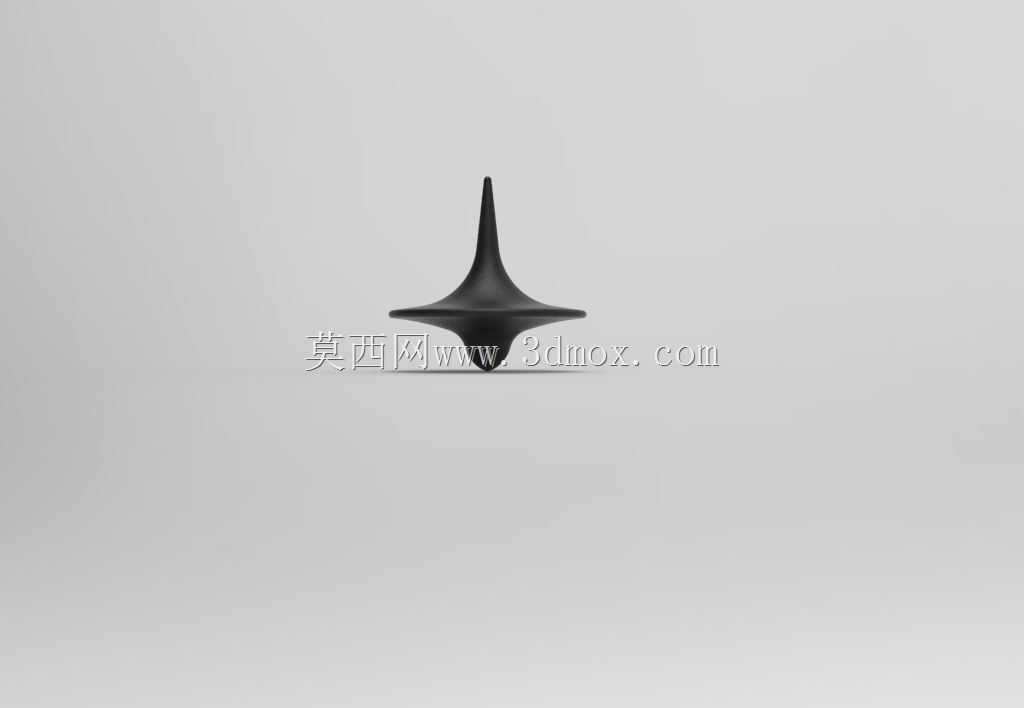

这款旋转平衡图腾的核心设计逻辑围绕重心自稳原理展开，整体采用轴对称回转体构型，上部为逐渐收窄的锥形尖顶，下部为向外平滑延展的碟形配重环，尖顶与配重环之间通过顺滑的双曲面过渡衔接，没有任何突兀的棱角或结构断点。从实际应用场景来看，这类结构最初作为影视道具衍生的趣味验证结构出现，后续逐步延伸为桌面精密摆件、物理教学演示教具，也可作为精密回转类零件的重心校准参考样件，在结构设计教学中用于演示刚体转动惯量、重心配平等核心力学知识点。

设计过程中首先需要确定整体的重心落点，所有曲面的曲率调整都围绕“重心严格落在旋转轴线上、且尽可能靠近底部接触点”这一核心目标推进，尖顶的末端做了极小半径的圆弧处理，既保证旋转时的接触面积足够小以降低摩擦阻力，又避免尖顶过于尖锐容易磨损、磕碰变形的问题。下部碟形配重环的外边缘做了等厚的圆弧收边，整个外轮廓的曲率从尖顶到配重环外缘连续变化，在三维建模时需要通过多段样条曲线拟合回转母线，保证母线的曲率梳连续无突变，避免旋转时因为质量分布不均产生偏心晃动。

从尺寸边界来看，这类图腾的整体高度通常控制在30mm至50mm区间，底部配重环的最大直径控制在25mm至40mm区间，整体高径比维持在1.2:1至1.5:1之间，这个比例区间能够保证旋转时的转动惯量足够维持长时间稳定转动，同时不会因为配重环直径过大导致整体重心上移、降低旋转稳定性。尖顶末端的接触圆弧半径控制在0.1mm至0.3mm之间，接触点的表面粗糙度需要达到Ra0.8以下，才能有效降低旋转时的摩擦损耗，延长单次旋转的持续时间。

实际加工或3D打印制作时，需要严格保证整个零件的材料密度均匀，金属加工时优先采用整料车削成型，避免拼接结构带来的质量分布偏差；如果采用树脂3D打印制作，需要保证打印层厚控制在0.05mm以下，且打印时将旋转轴线与打印平台垂直放置，避免层纹带来的表面不平整影响旋转平衡。零件的整体质量控制在15g至30g之间，质量过轻则转动惯量不足，旋转时容易受外界气流干扰失稳，质量过重则会增大接触点的摩擦力，同样会缩短旋转时长。

在结构验证阶段，需要通过动平衡测试调整局部的壁厚分布，尤其是下部配重环的周向壁厚差需要控制在0.02mm以内，避免高速旋转时产生离心偏摆。曲面过渡区域的壁厚保持均匀一致，避免出现局部壁厚突变导致的应力集中，也能保证整体质量分布沿旋转轴线完全对称。这类结构虽然没有复杂的装配关系，但是对形位公差的要求较高，整个回转体的同轴度公差需要控制在0.01mm以内，尖顶轴线与配重环端面的垂直度公差不超过0.02mm，才能实现长时间稳定旋转的效果。

除了作为趣味摆件和教学教具之外，这类自稳旋转结构的设计思路也可以延伸到精密仪器的回转支撑结构、高速旋转零件的配重设计中，比如微型电机的转子配重、精密主轴的动平衡校准，都可以参考这种“重心下置、轴对称质量分布、低摩擦接触点”的设计逻辑，通过调整不同区域的质量分布，实现转动过程中的自稳效果。在三维建模过程中，这类回转体结构优先采用旋转凸台特征生成主体，再通过曲面微调修正局部的曲率变化，建模完成后可以通过软件自带的质量属性功能测算重心位置，确认重心是否落在旋转轴线上、且与底部接触点的距离控制在合理区间，通常重心与接触点的距离控制在2mm至5mm之间，能够获得最优的旋转稳定性。
