微型四旋翼飞行器ABS机架结构设计

　　日常做微型航模结构开发时，这类小四轴机架是接触频率极高的部件，很多刚入门做飞行器结构设计的工程师，最先练手的往往就是这类小尺寸机架的结构优化。不同于大载重工业级无人机的碳纤复合机架，这类采用ABS材质的微型机架，核心应用场景覆盖室内教学实验、青少年航模竞赛入门、小型航拍玩具开发几个方向，不需要承担大载荷，也不用面对复杂户外气象环境的侵蚀，对结构韧性、装配便捷性的要求远高于结构强度冗余。

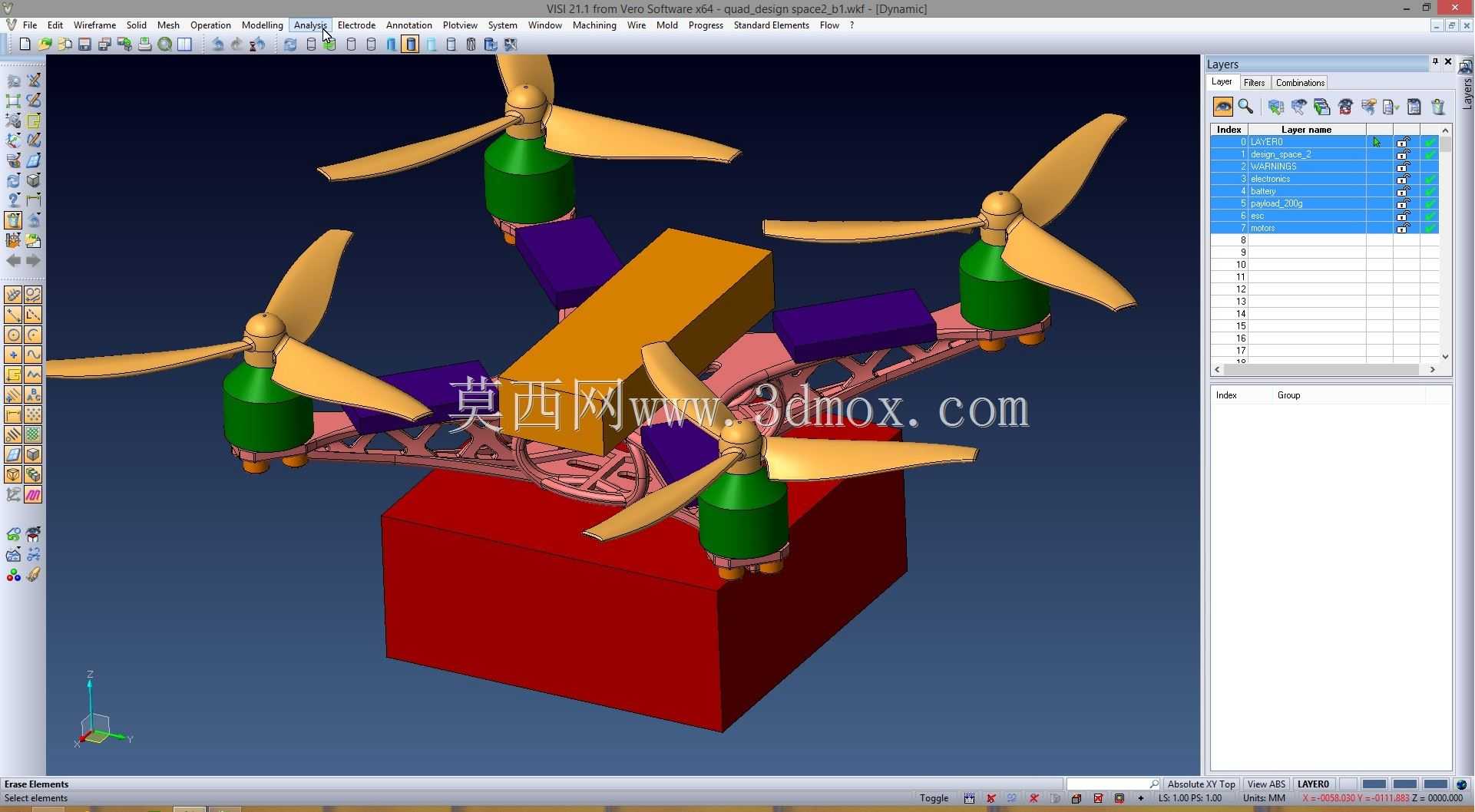

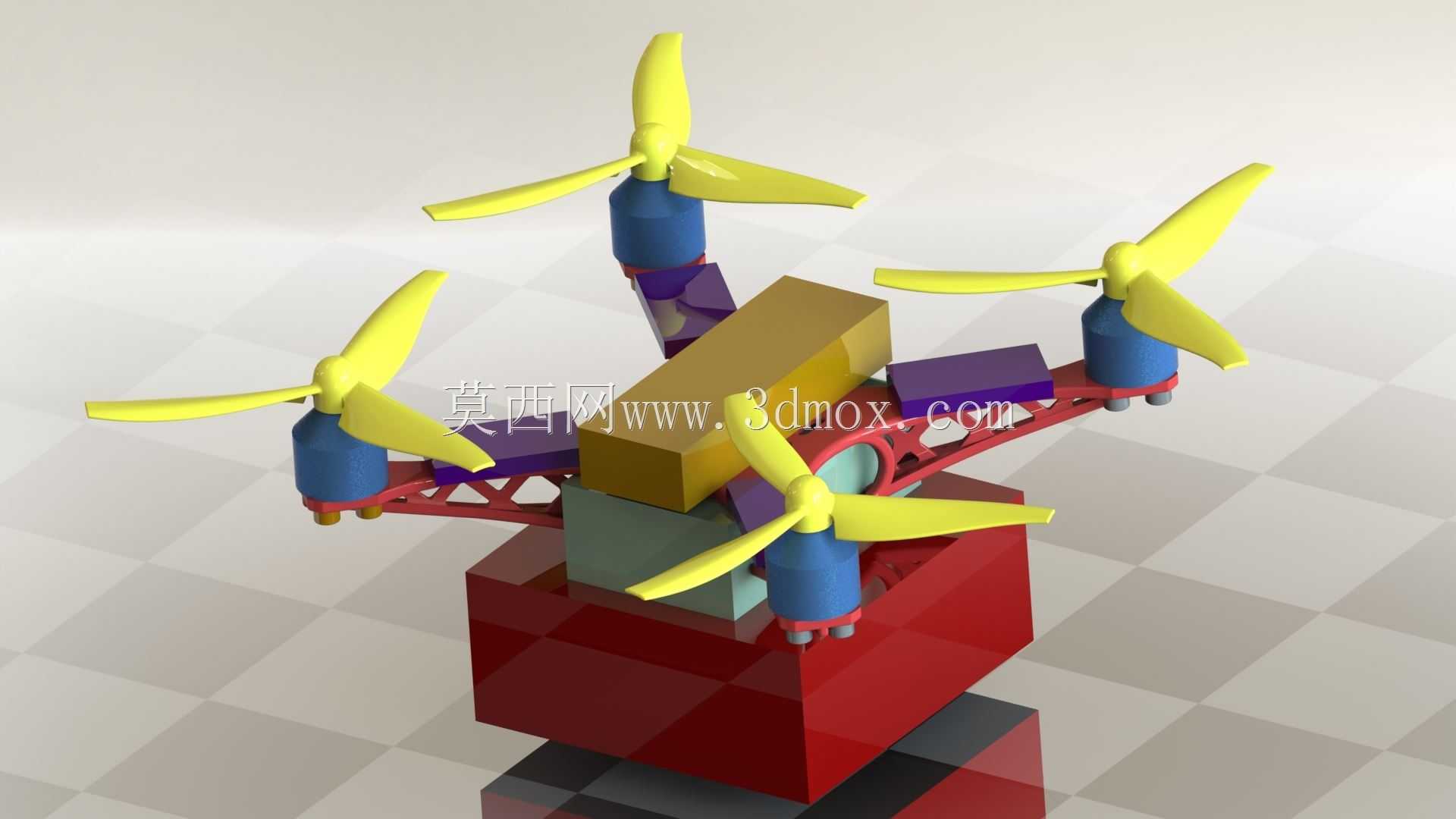

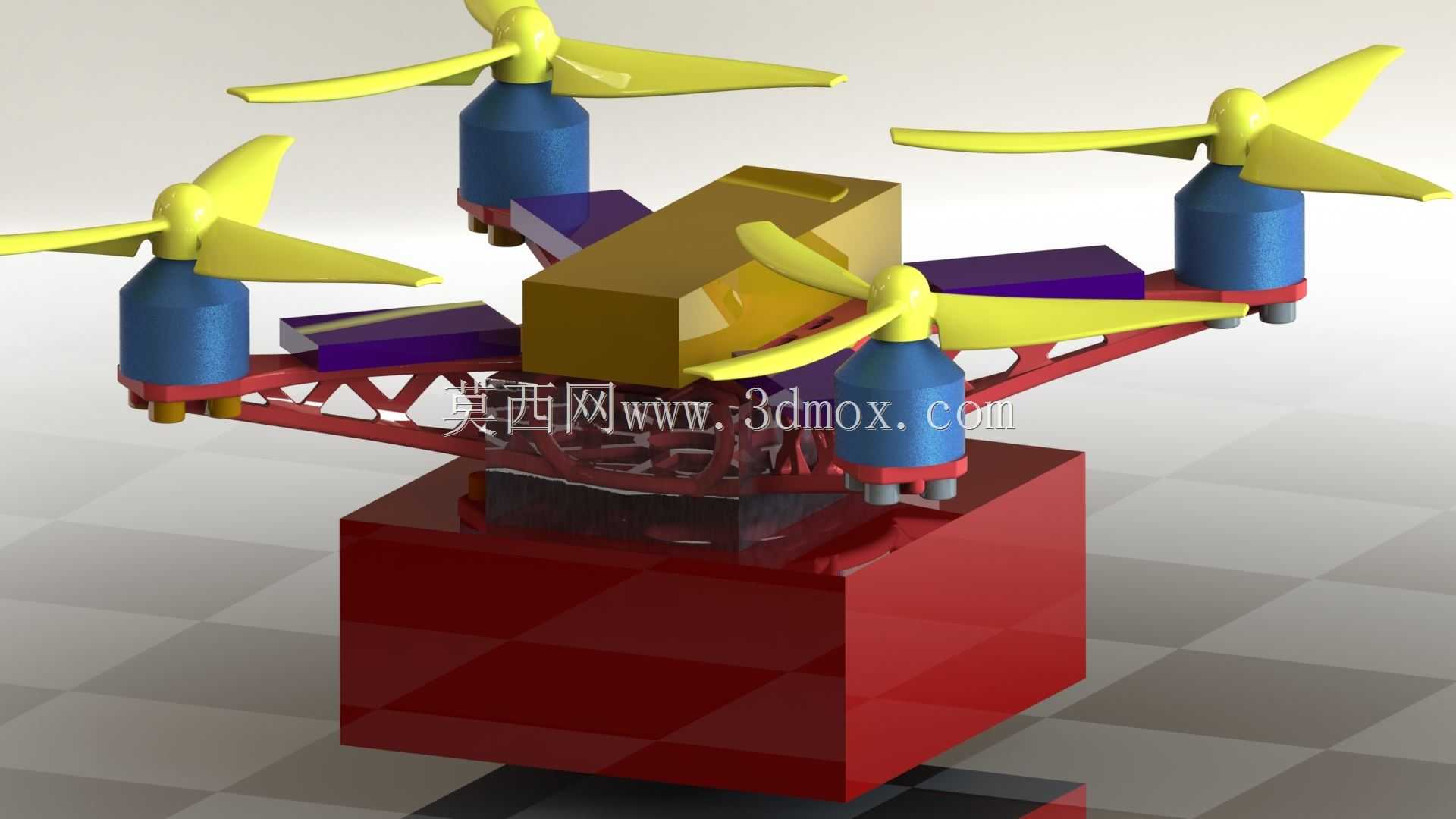

　　从实际使用的角度看，这个机架的核心功能是为四个旋翼动力单元、飞控板、电池模块提供统一的安装基准，所有安装位的位置度偏差会直接影响飞行器的飞行稳定性——如果四个电机安装座的同轴度偏差超过0.2mm，飞行时就会出现明显的自旋偏移，需要飞控输出额外的修正量，既增加功耗，也会缩短续航时间。设计时最先确定的是四个旋翼臂的延展长度，这个尺寸直接和旋翼桨叶的回转半径绑定，既要保证桨叶旋转时不会和机架主体、相邻桨叶发生干涉，也要尽可能缩短力臂长度，降低机架整体的转动惯量，让飞行器的姿态响应更灵敏。

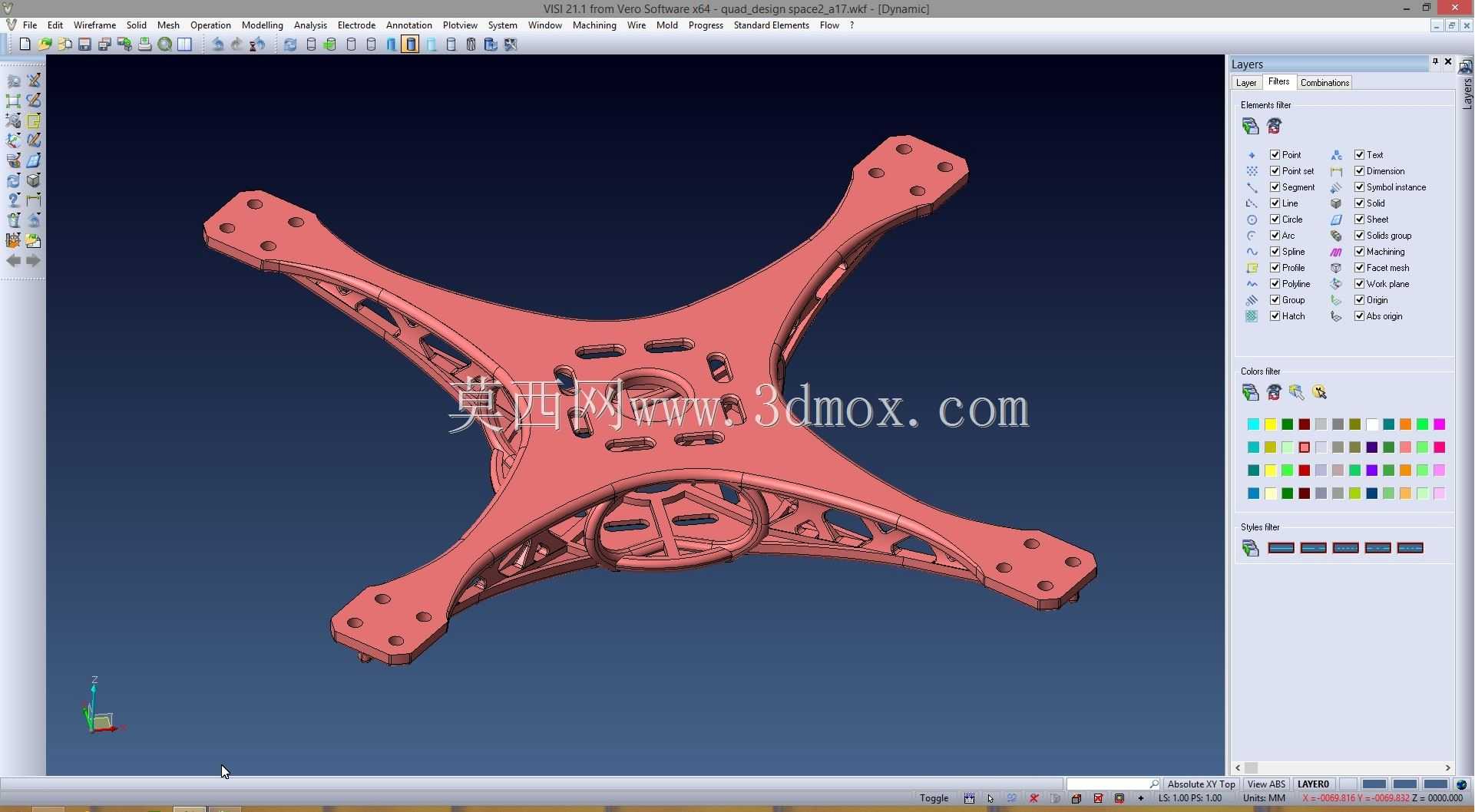

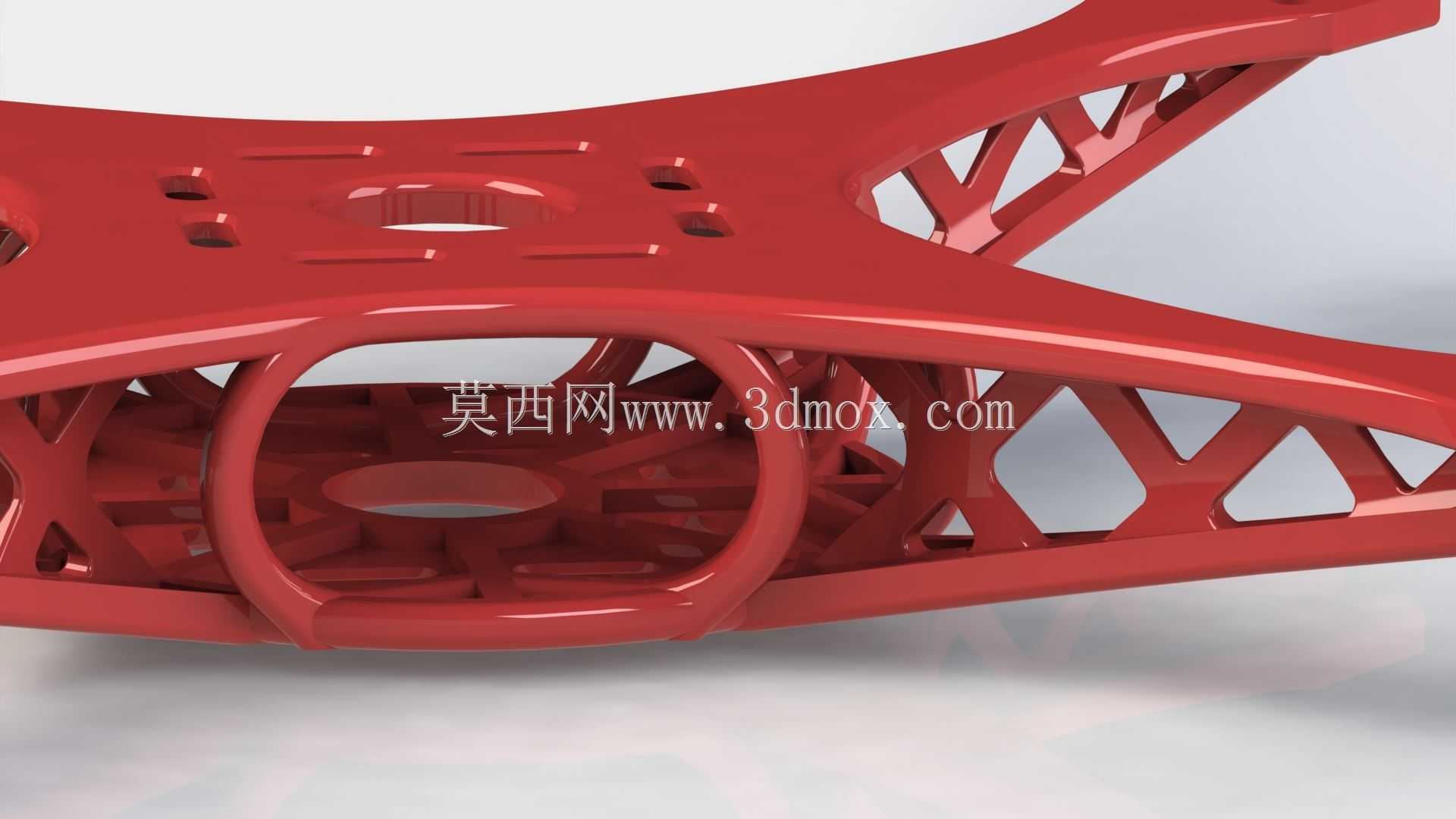

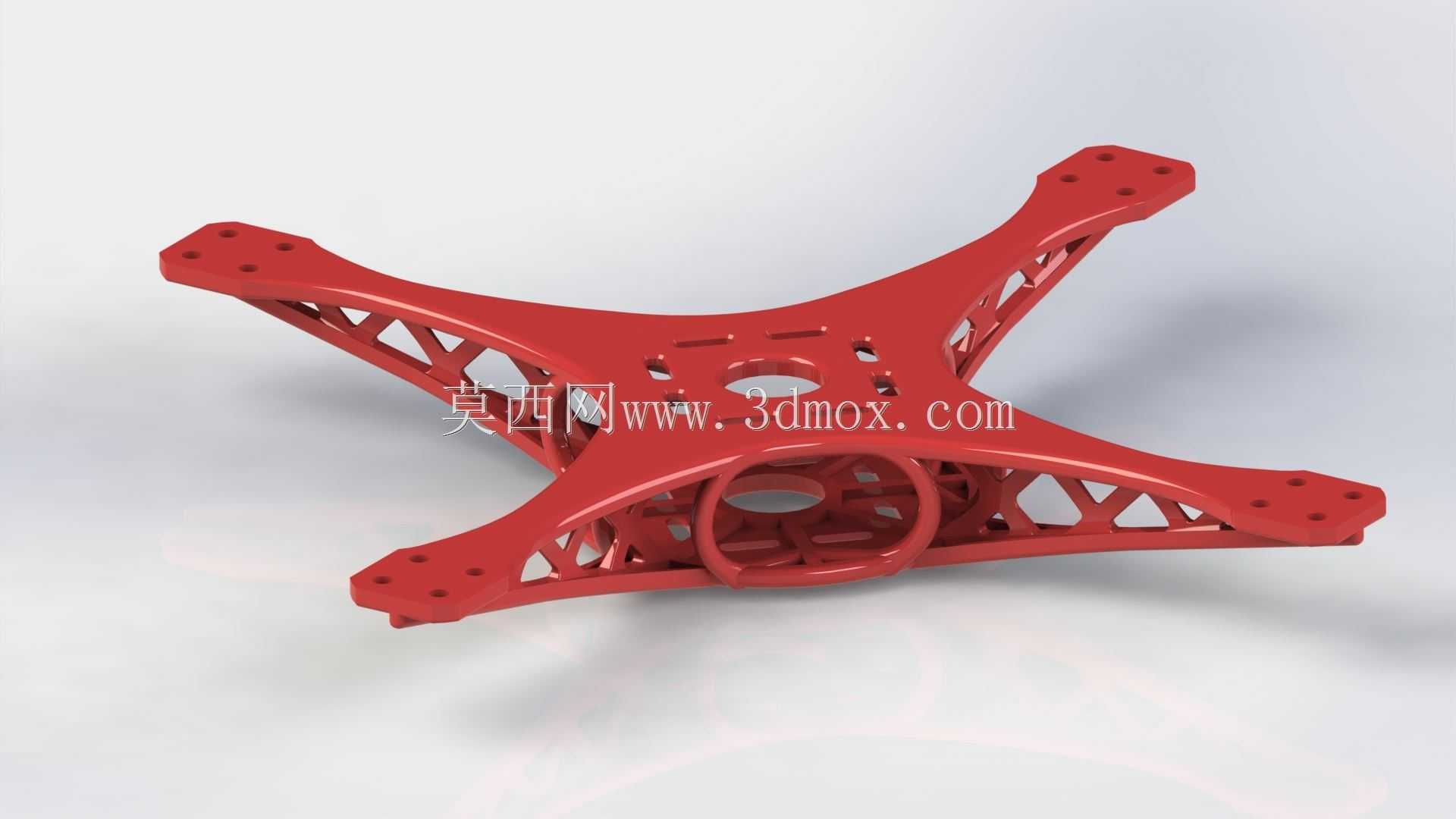

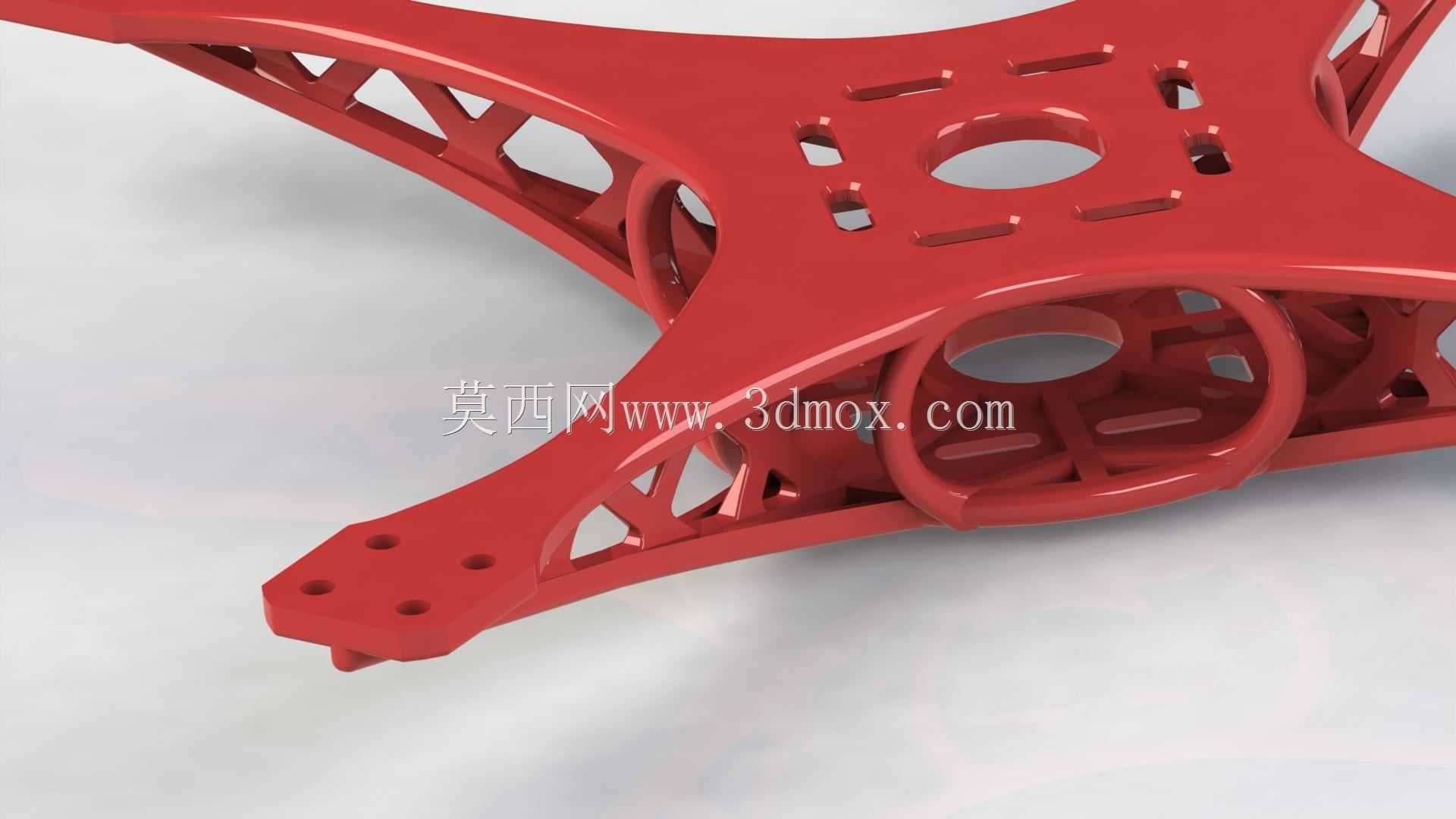

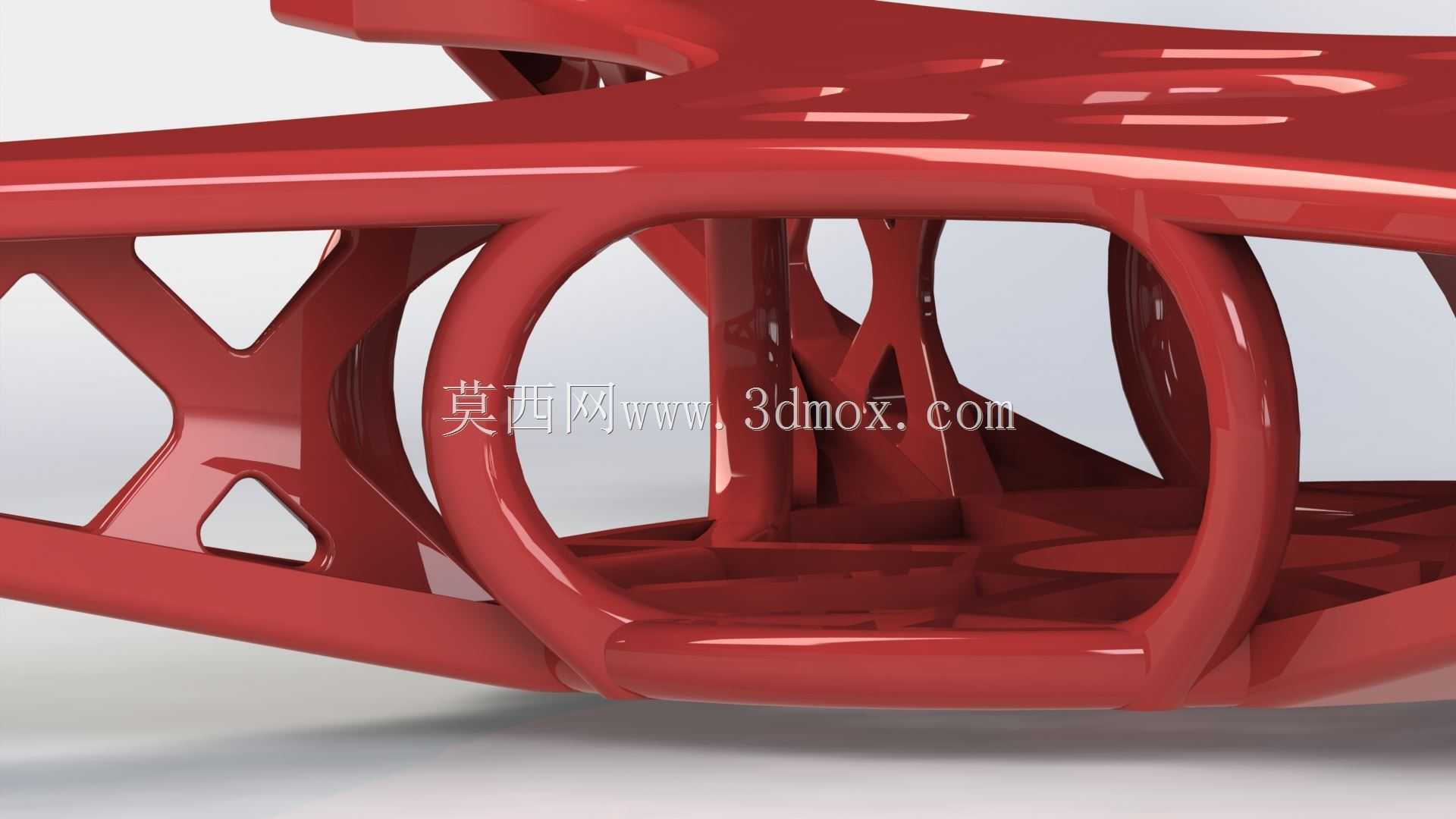

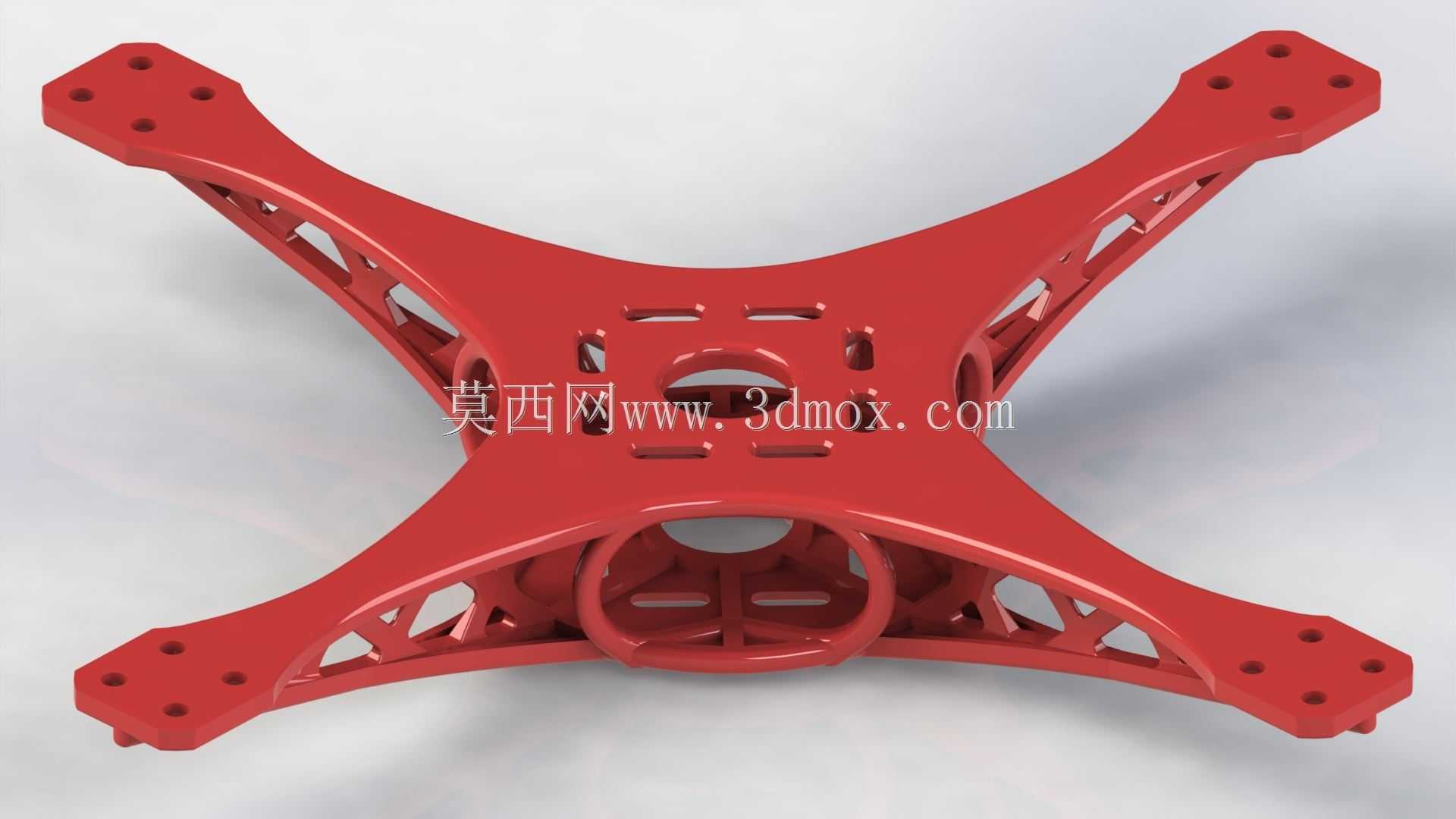

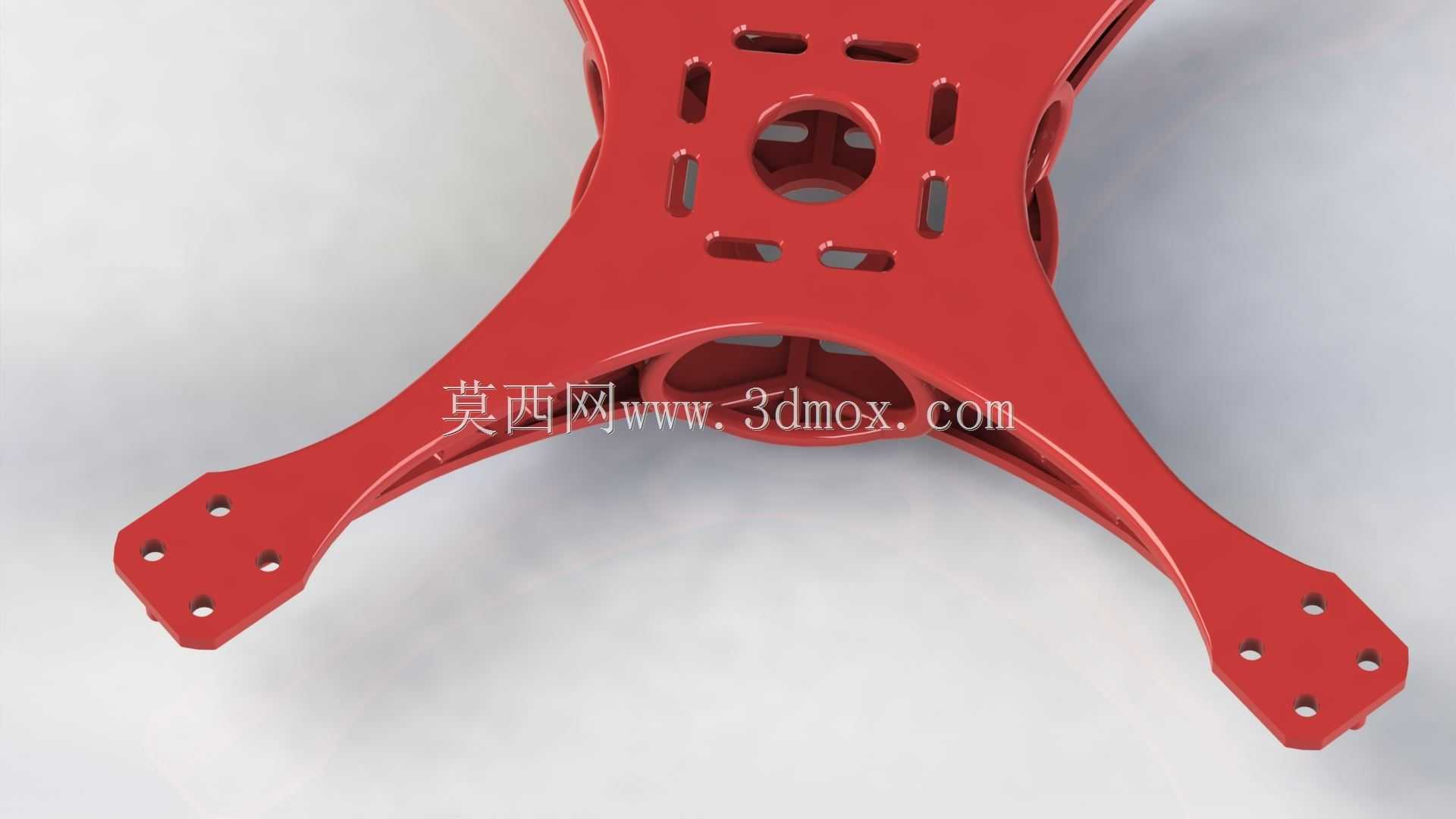

　　结构设计上采用了一体化的X型布局，没有采用拼接式臂杆的结构，就是为了减少装配环节带来的累积误差，ABS材料本身的抗冲击韧性足够，日常飞行中的轻微磕碰、坠落不会出现臂杆断裂的问题，相比3D打印的PLA材质机架，抗脆断性能提升非常明显。机架中心区域做了分层的镂空结构，上层预留了飞控板的安装孔位，孔位间距兼容主流的微型飞控安装标准，下层预留了电池仓的卡位，不需要额外加装绑带就能固定微型锂电池，同时镂空结构也能给飞控、电调留出足够的散热空间，避免长时间飞行时热量堆积在中心区域影响电子元件稳定性。

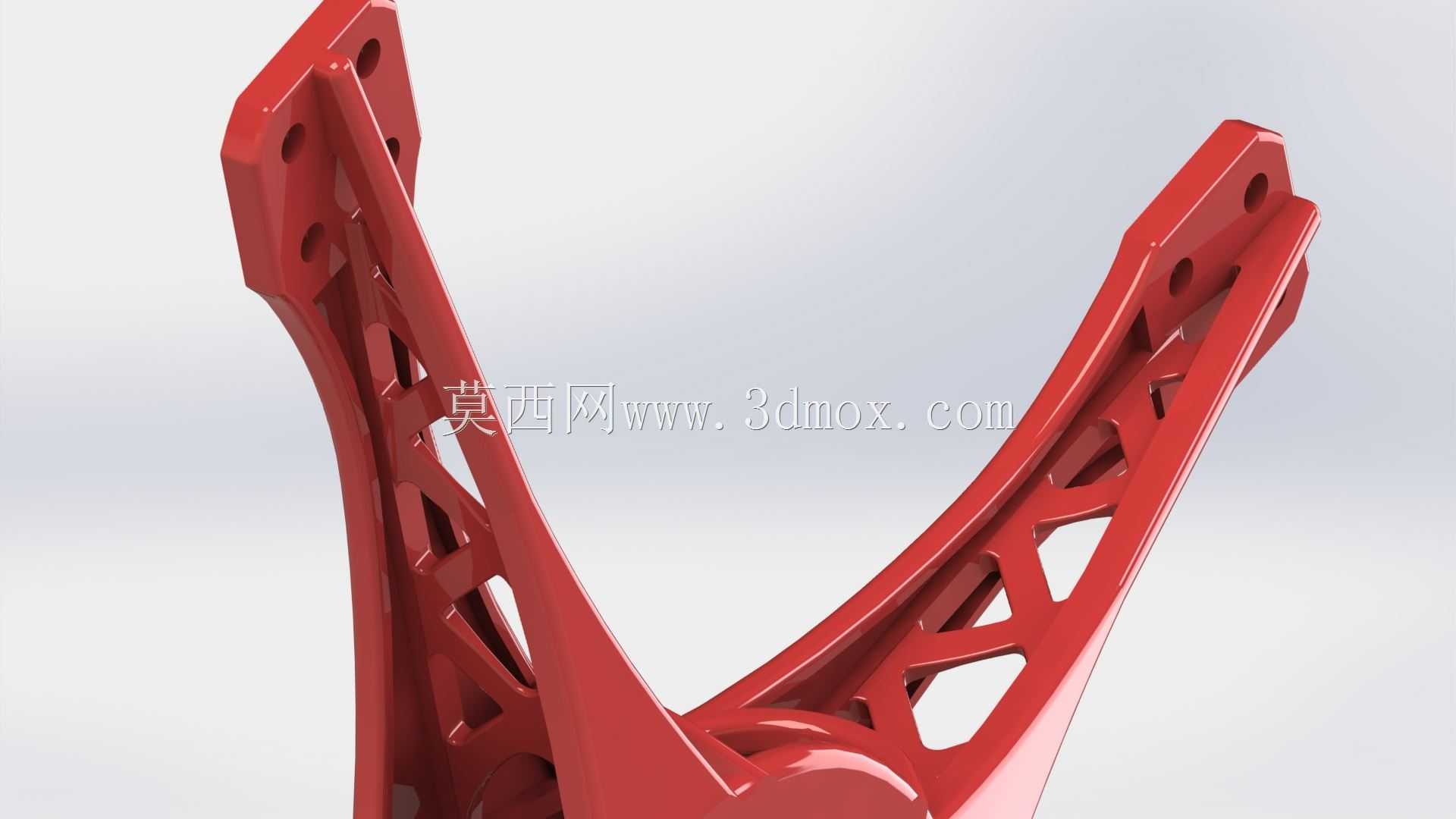

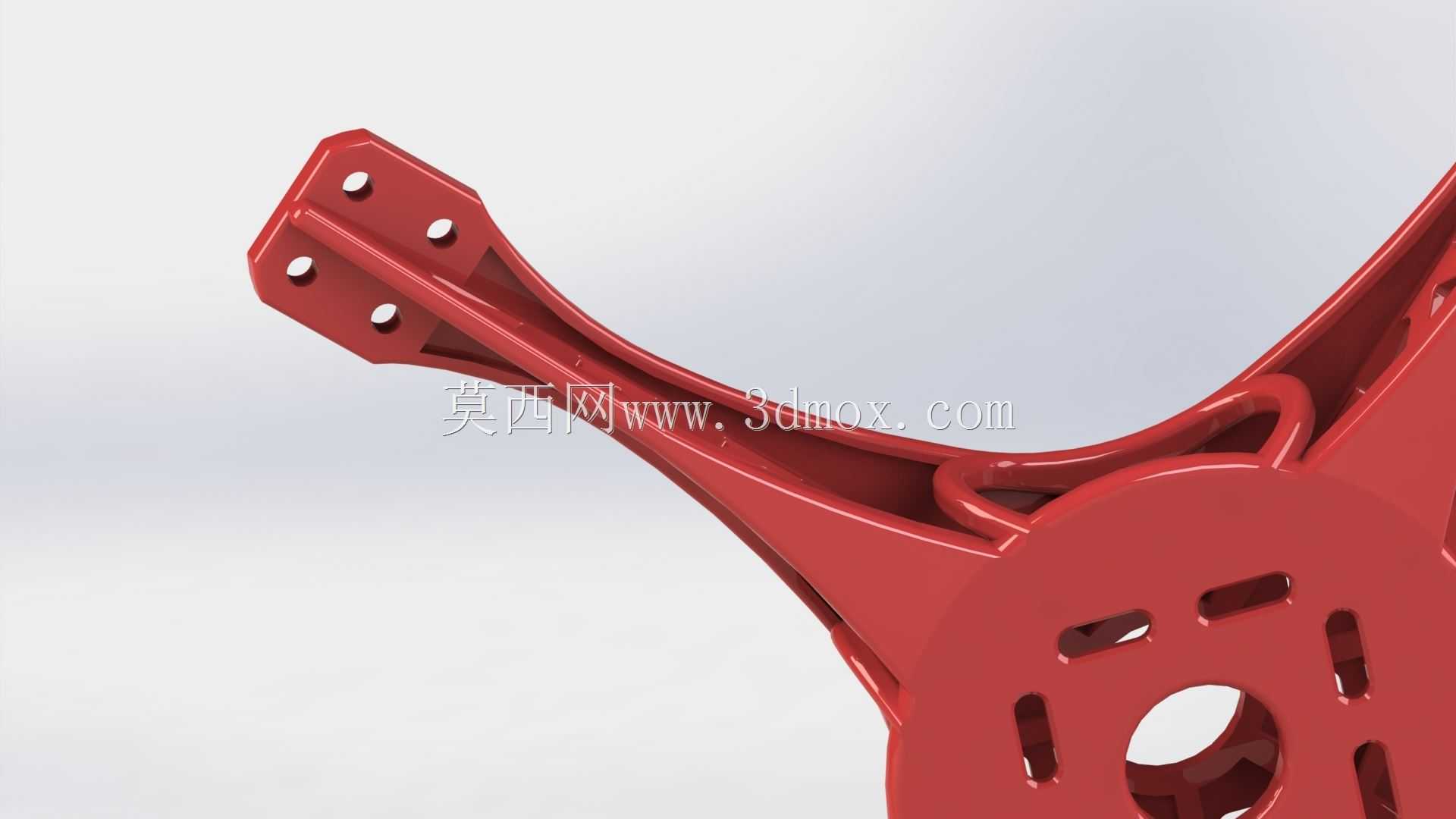

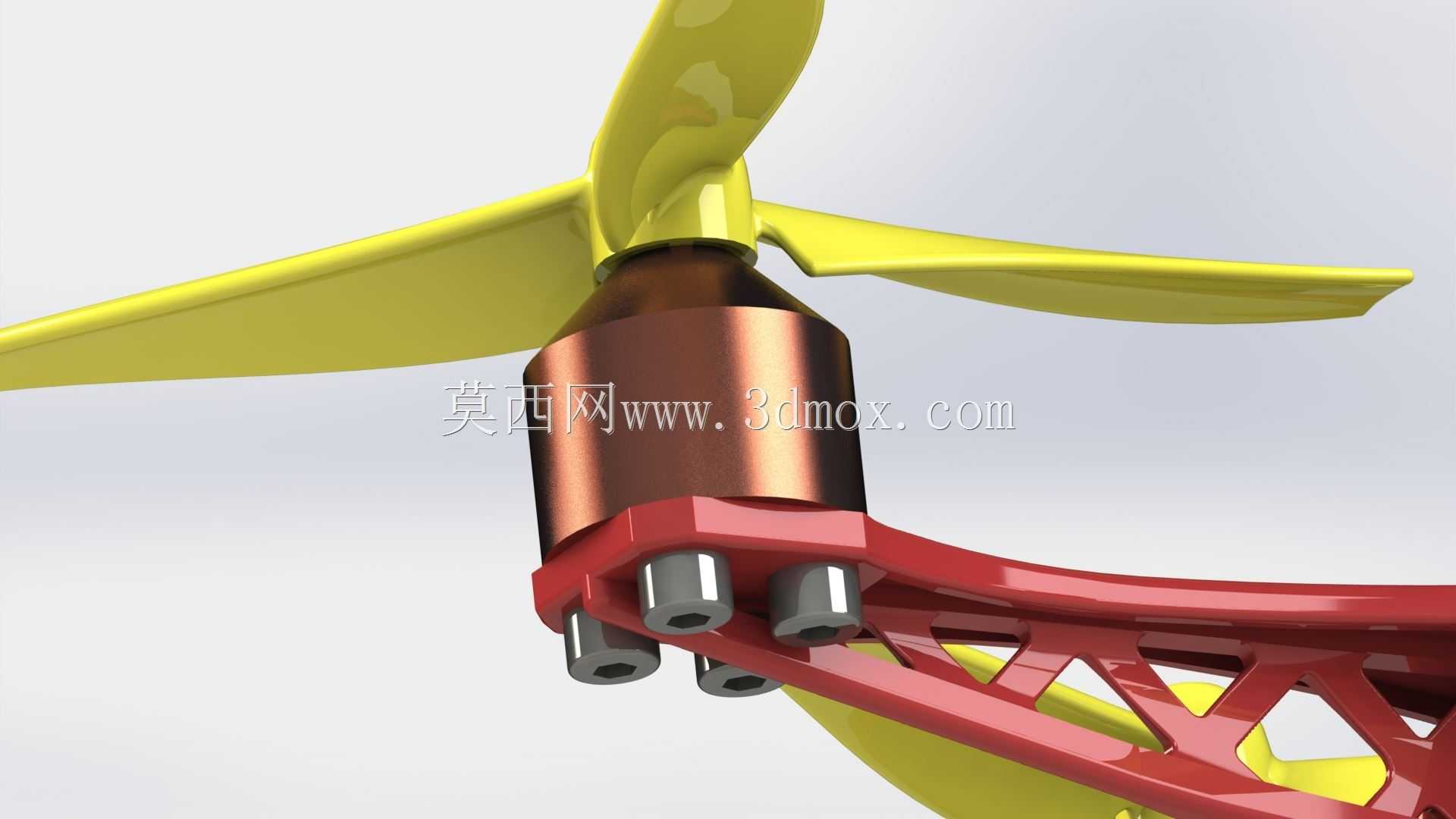

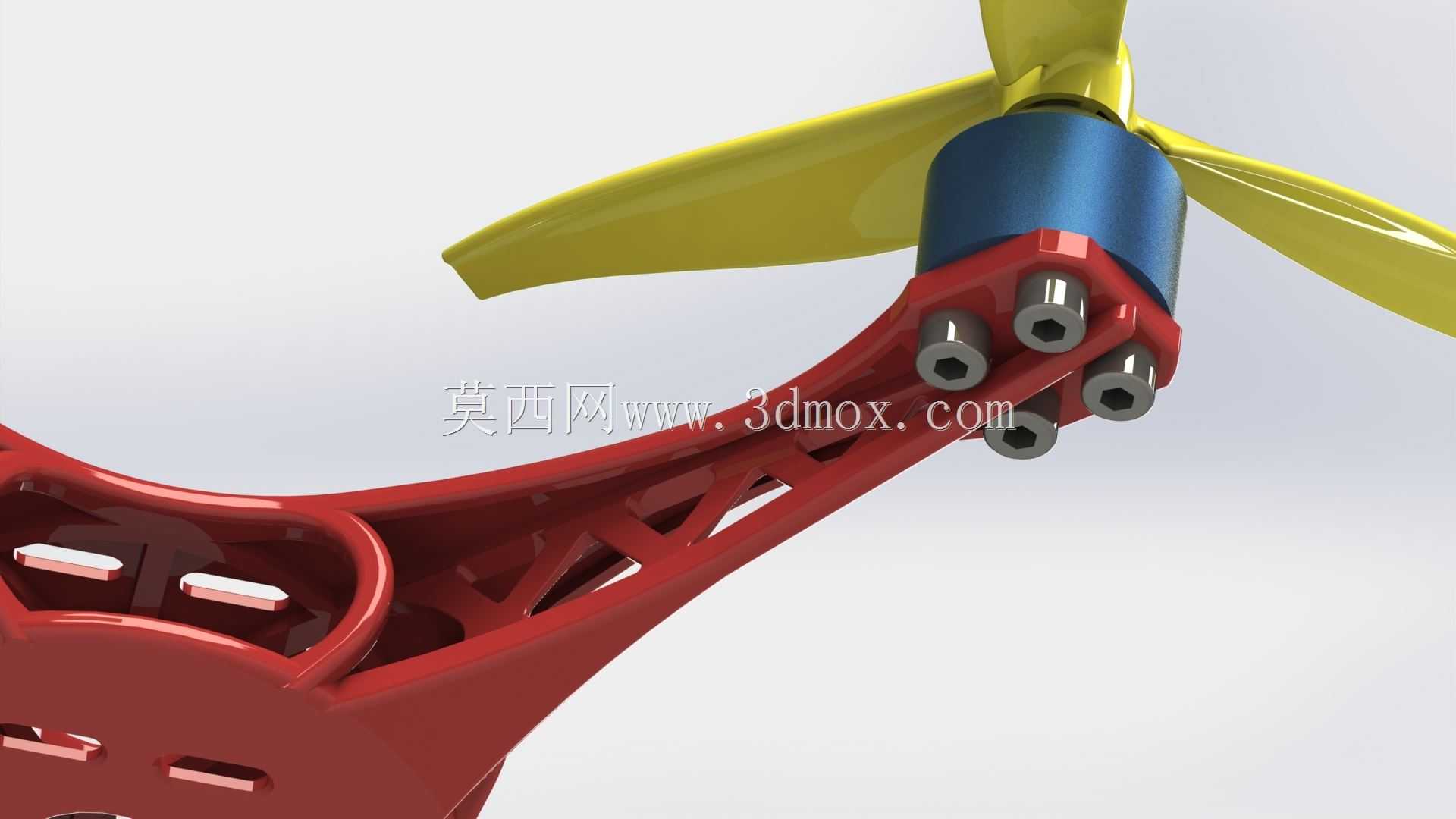

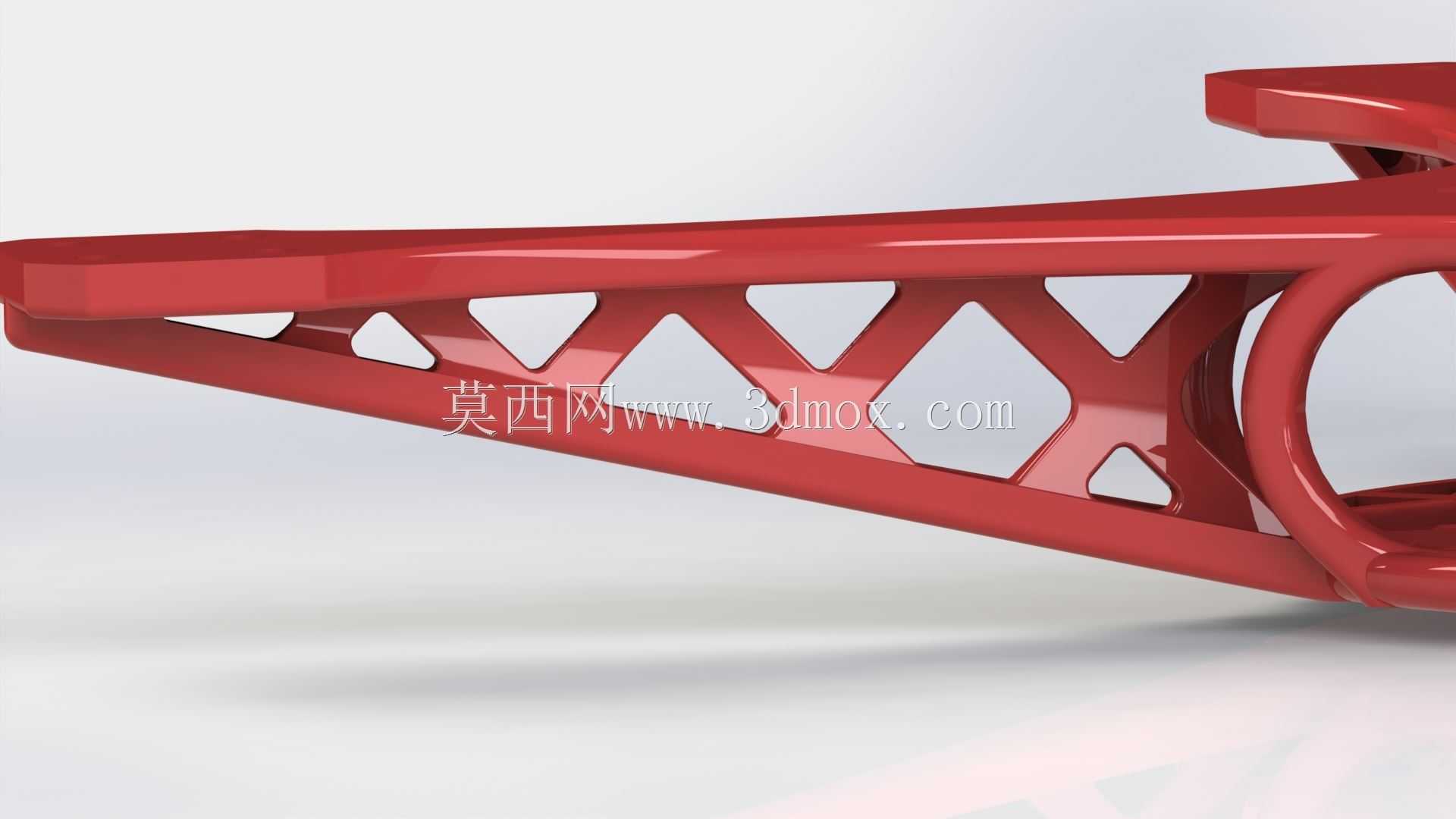

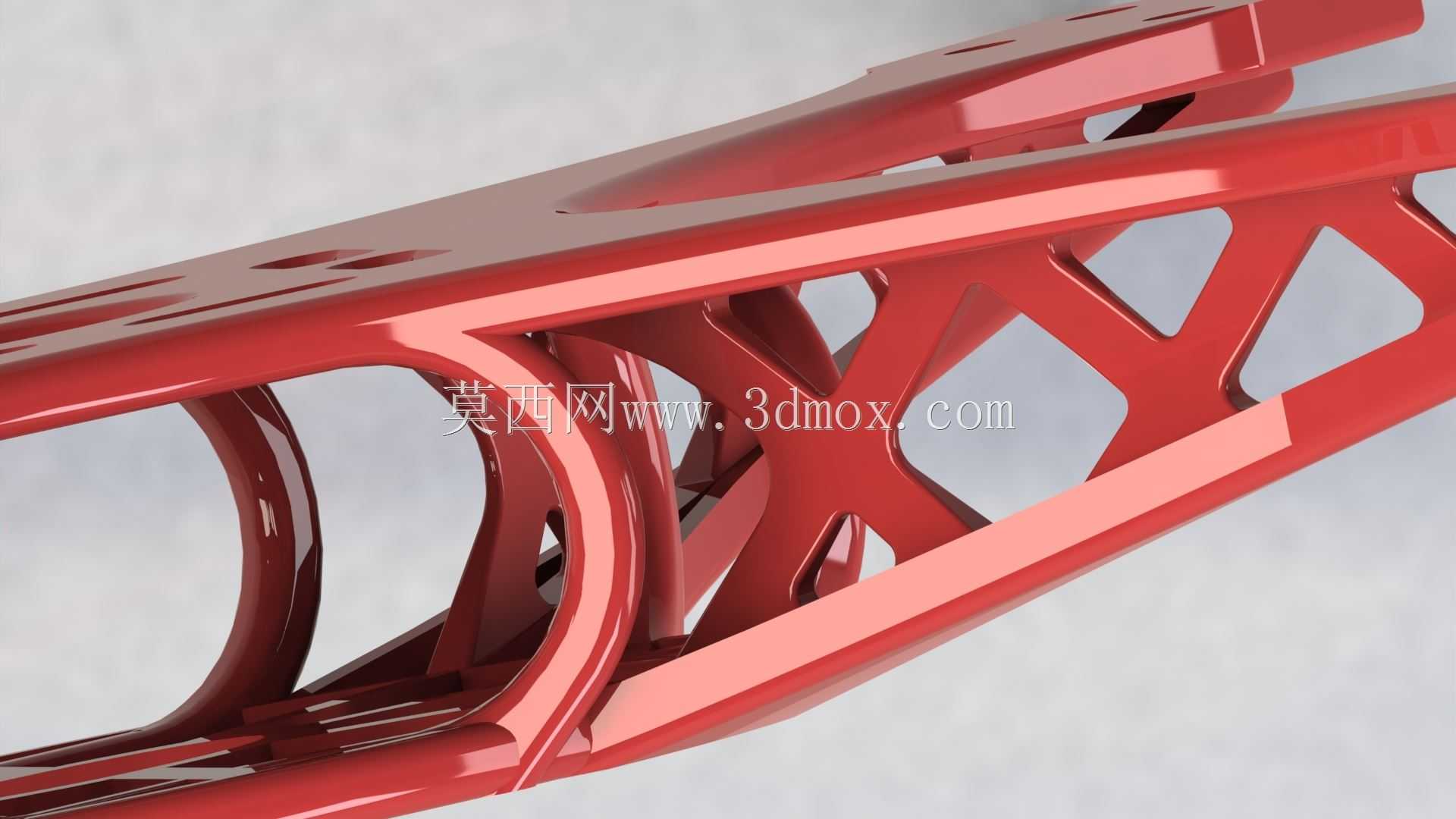

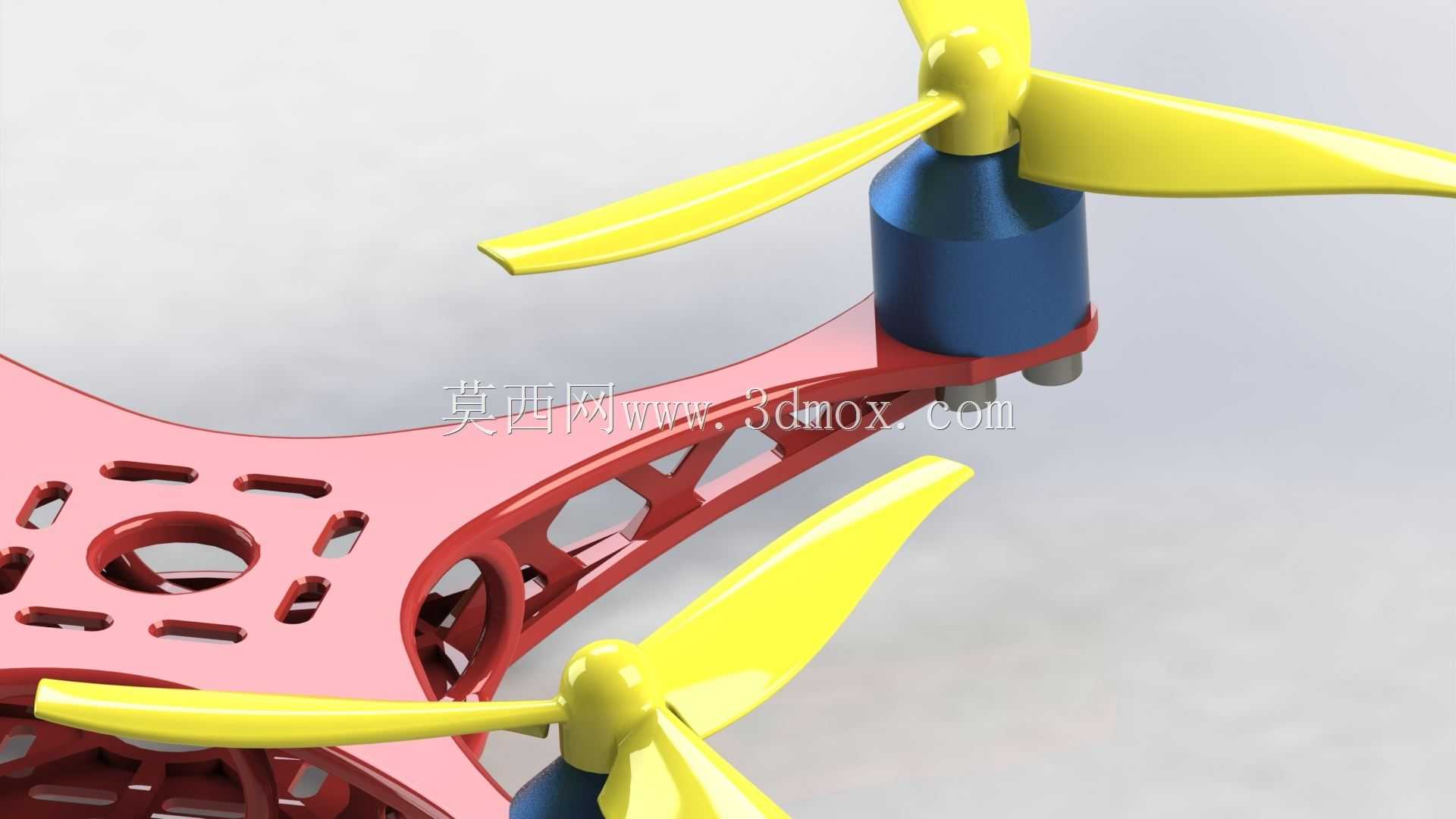

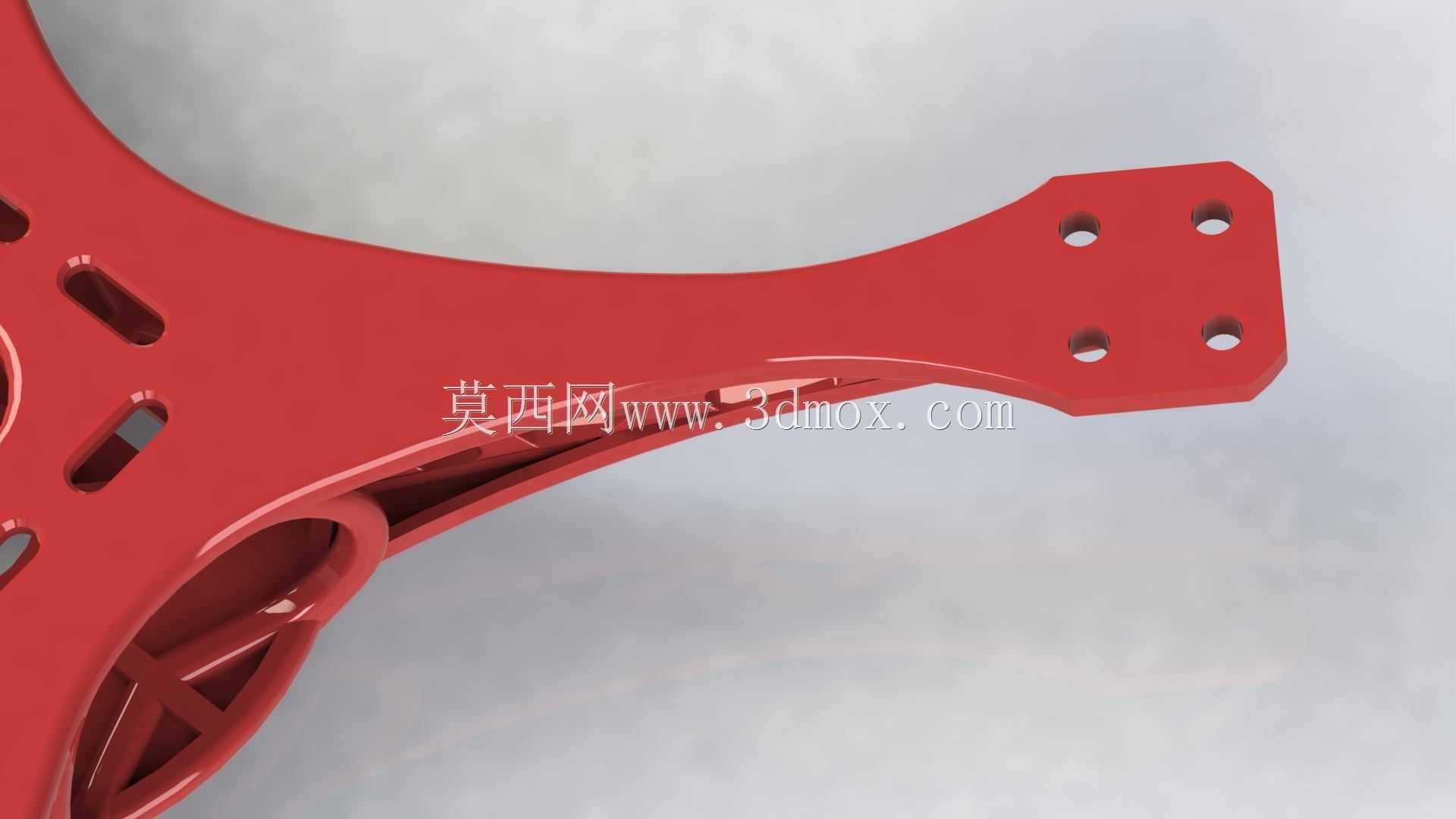

　　四个电机安装座的位置做了局部加厚处理，因为电机运转时会产生持续的高频振动，安装位如果壁厚不足，长时间使用后会出现安装孔开裂、电机定位偏移的问题，加厚的凸台结构既能提升安装位的结构强度，也能让电机底部和机架臂之间留出微小的间隙，减少振动向机架中心区域的传递，降低飞控IMU模块受到的振动干扰。机架臂上的镂空减重槽不是随意开设的，每一处开槽的位置都经过受力校核，避开了臂杆的主要受力路径，在保证结构刚性的前提下尽可能去除多余材料，把机架整体重量控制在合理区间，毕竟微型飞行器的每1克重量都会直接影响续航和机动性。

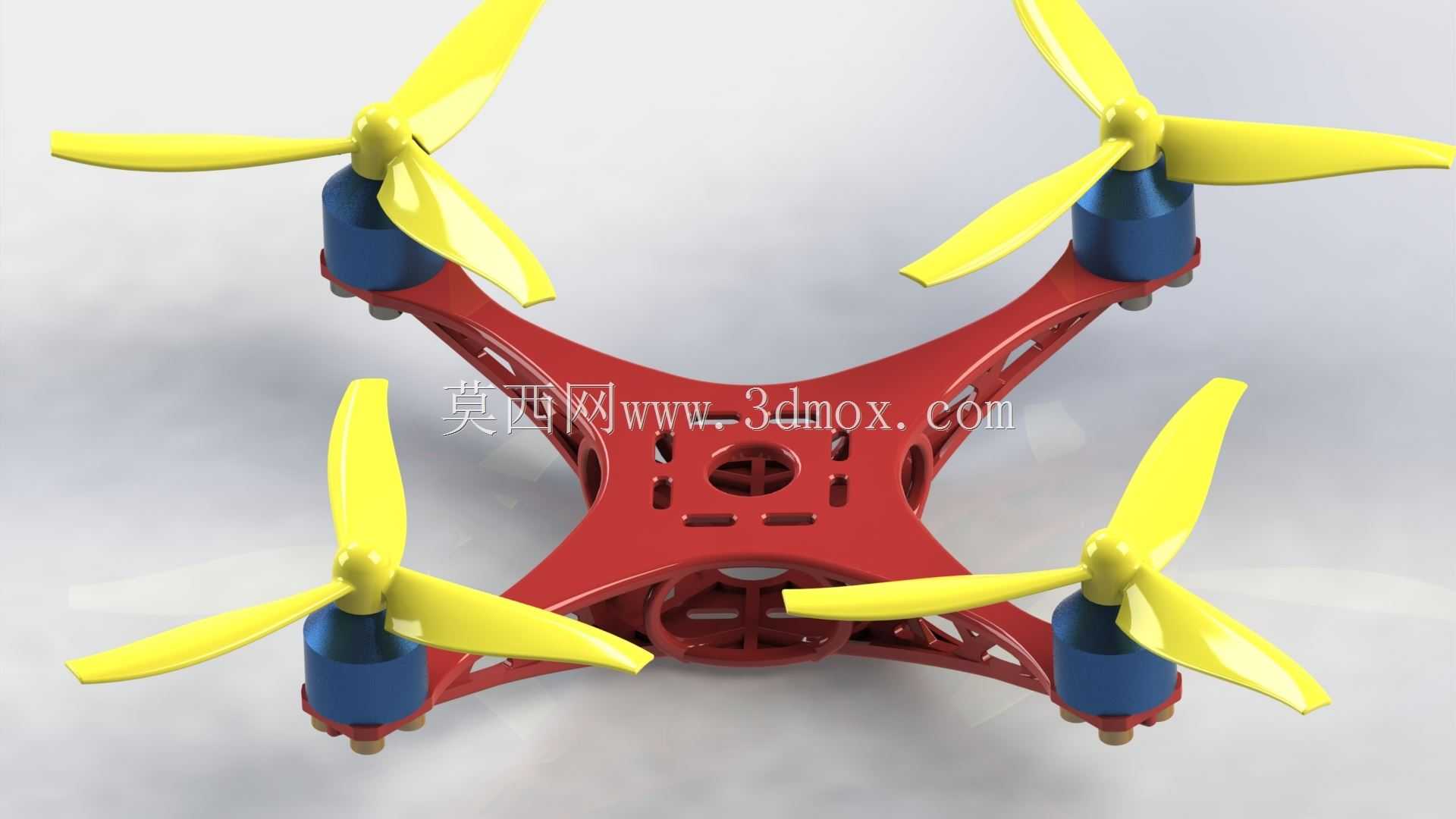

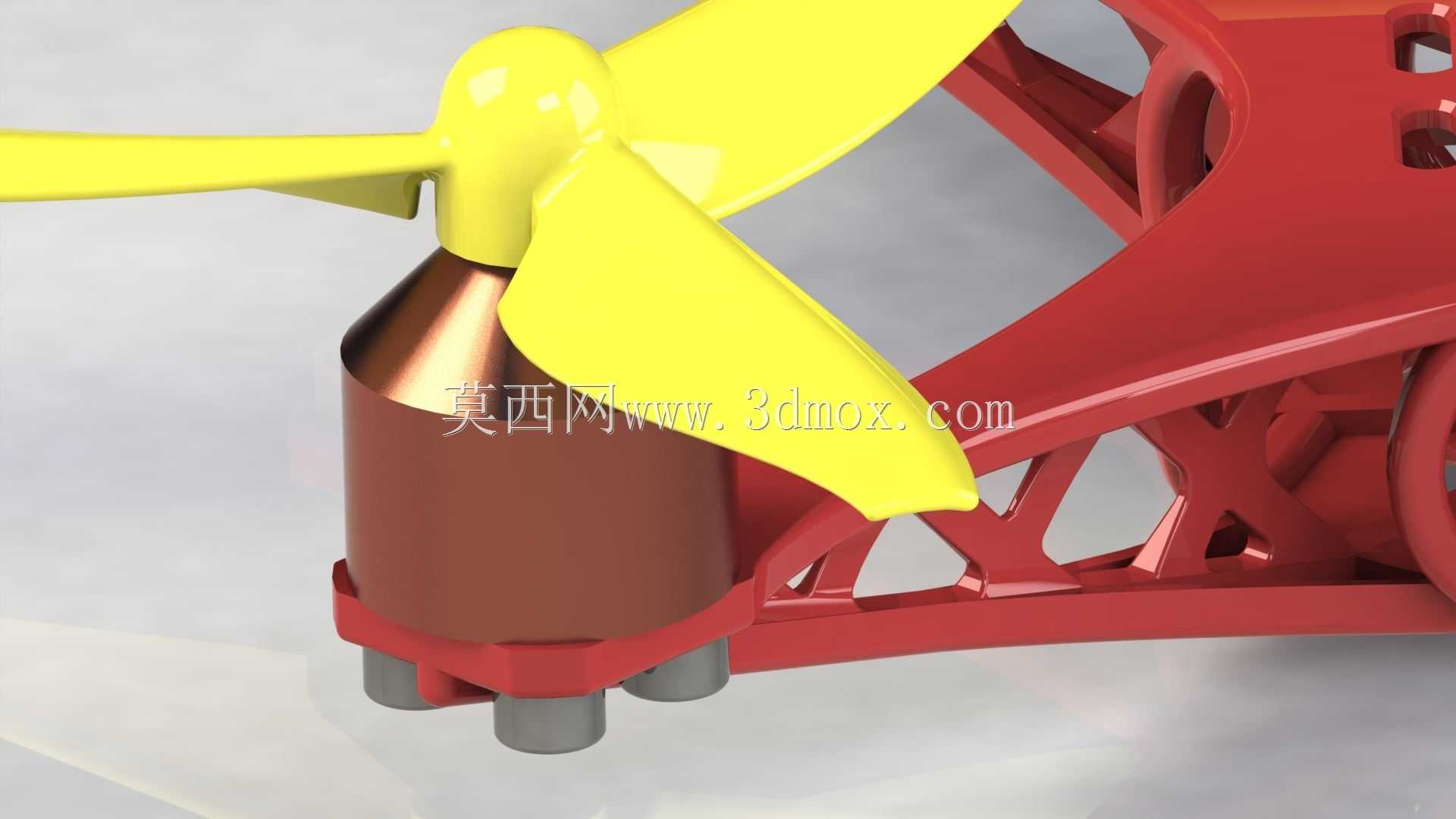

　　安装边界上，机架的整体安装平面度控制在0.1mm以内，保证飞控安装后处于水平基准面，减少初始校准的误差。电机安装孔的孔径和孔位间距适配常用的1020、820系列微型空心杯电机，不需要额外做转接件就能直接装配。桨叶搭配的是三叶微型螺旋桨，桨叶和机架上表面的预留间隙足够，即使飞行中出现轻微的形变也不会刮碰到机架结构。机架底部没有设置额外的起落架结构，依靠四个电机座底部的凸台作为着陆支撑，简化结构的同时也能降低坠落时的冲击力传导，凸台的高度刚好让飞控、电池模块不会直接接触地面，避免着陆时的冲击损坏电子元件。

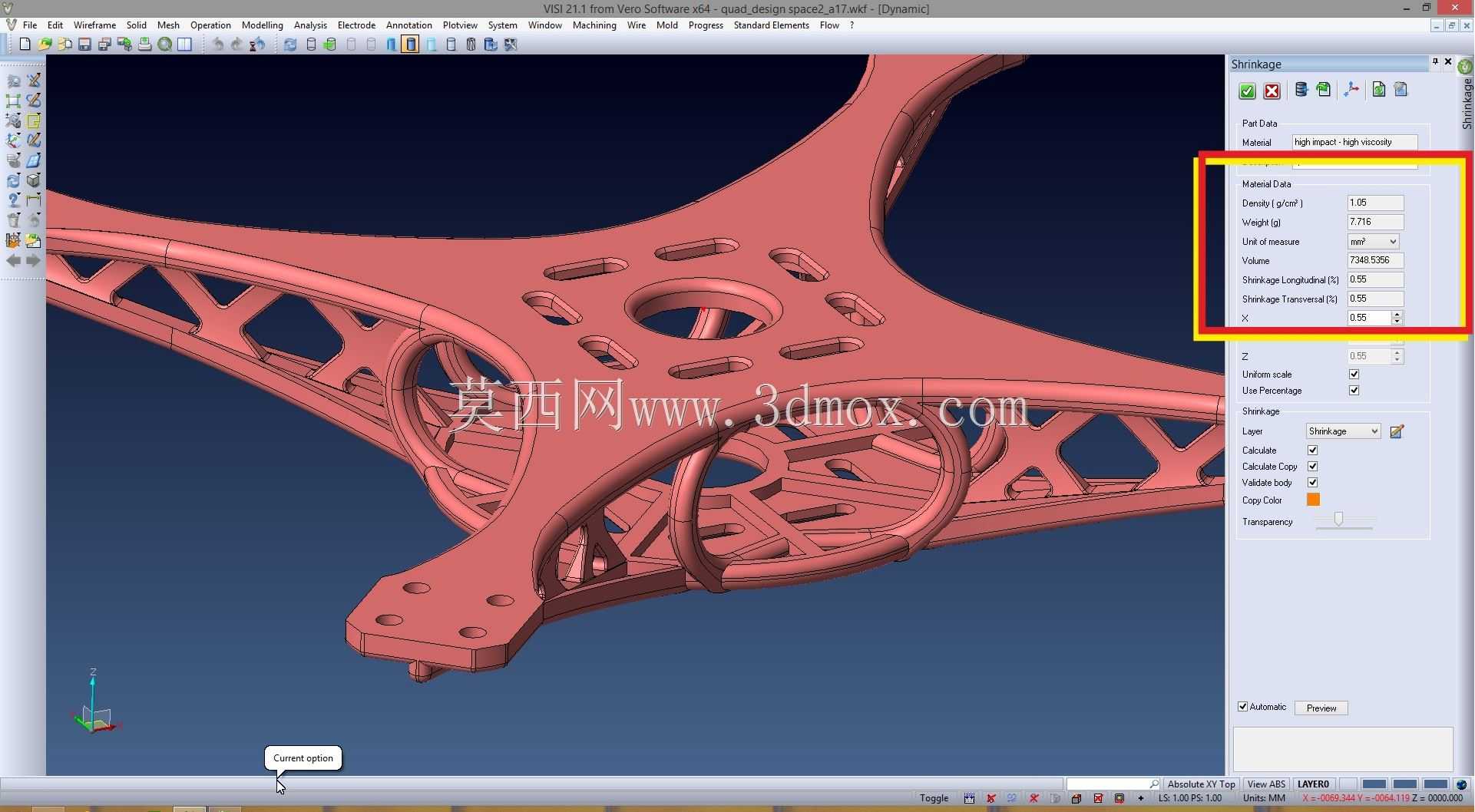

　　实际测试中，这种ABS材质的一体化机架抗摔性能表现突出，从2米左右的高度坠落至硬质地面，臂杆只会出现轻微的弹性形变，不会出现永久性变形或者断裂，相比拼接式碳杆机架，维护成本低很多，非常适合入门级航模场景使用。设计时也充分考虑了注塑生产的工艺性，所有结构的拔模斜度统一，没有倒扣结构，不需要复杂的抽芯结构就能完成注塑生产，量产时的良率能控制在很高的水平，单件生产成本也能压到很低的区间，适配消费级微型玩具航模的成本控制要求。走线槽隐藏在机架臂的内侧，电机的供电线可以顺着臂杆内侧的线槽走到中心的电调位置，不会出现线材外露被桨叶打到的问题，也让整机外观更整洁，减少飞行时的风阻。
