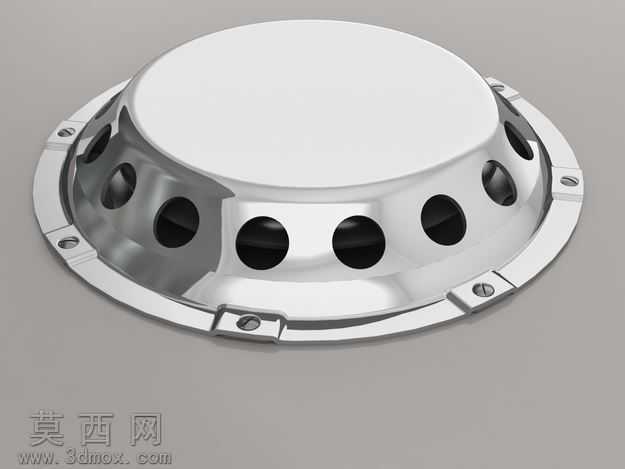

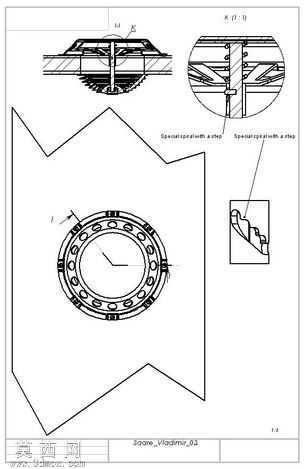

游艇专用环形可调式通风排气口结构设计

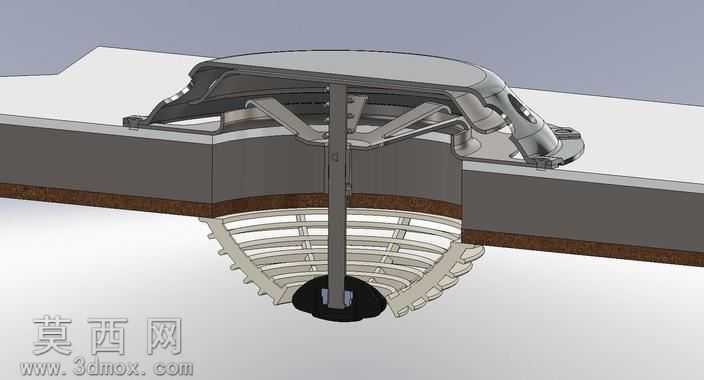

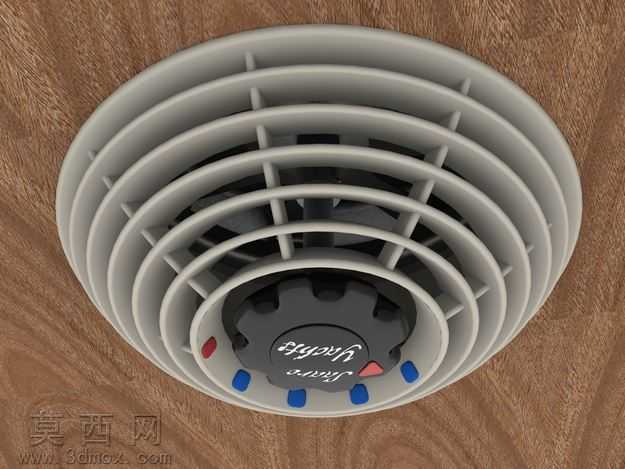

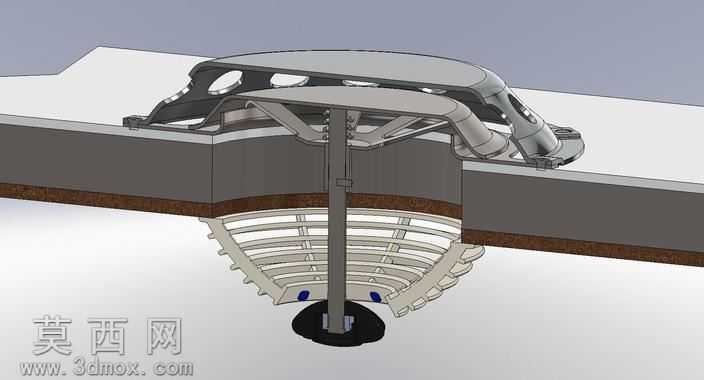

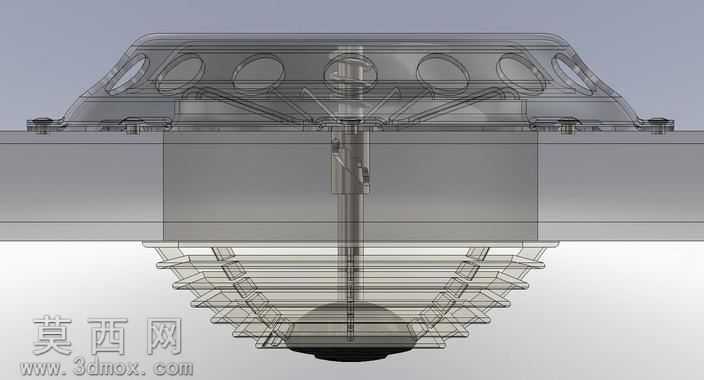

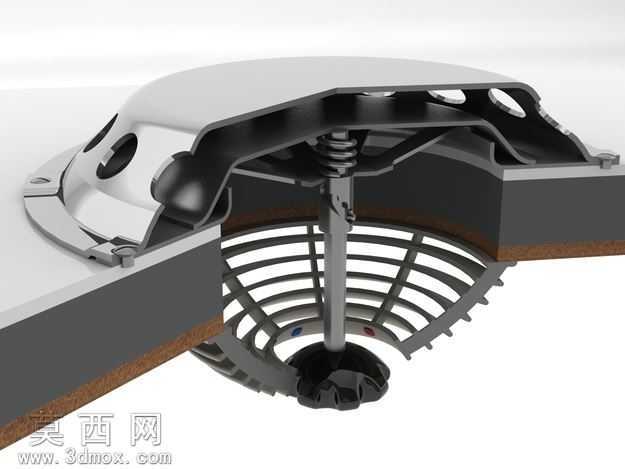

本作品为游艇舱室配套的通风排气口三维建模设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先以中心旋转特征构建排气口的圆形基体，参考船用通风部件的安装尺寸规范，确定整体外径与安装位的适配参数，保证产品可直接匹配游艇舱顶的标准开孔尺寸。模型核心的环形导风格栅采用圆周阵列特征生成，每一圈环形导风片均通过拉伸凸台结合圆角修饰完成，相邻导风片之间通过径向的连接筋做一体化固定，连接筋沿圆周均匀排布，既保证格栅整体的结构强度，避免船用环境下长期震动出现结构断裂，也能让气流经过格栅时形成均匀的导风路径，减少通风过程中的风噪问题。中心的调节旋钮模块单独做子装配体建模，旋钮表面做防滑纹理的凹凸特征处理，旋钮周边设置四个档位的卡位结构，对应四个固定级别的通风开度，建模时精准还原卡位的卡扣配合尺寸，保证旋钮转动时可清晰卡入对应档位，不会出现档位滑脱的问题；旋钮周边设置的红蓝标识块，分别对应关闭与最大开度的位置，方便用户在舱内光线不佳的环境下快速识别调节状态。模型底部设置隐藏式的安装卡扣结构，无需额外螺丝即可完成与舱顶安装位的快速卡接，适配游艇内饰快装的需求。渲染阶段采用贴近游艇内饰的木纹背景做场景搭建，排气口主体赋予哑光浅灰色工程塑料材质，模拟船用阻燃ABS材质的细腻磨砂质感，调节旋钮部分采用深灰色哑光塑料材质，标识块分别赋予正红与宝蓝色的哑光色材质，还原部件的真实色彩区分；渲染时采用柔和的顶光搭配侧方补光，清晰呈现环形格栅的层叠结构与中心旋钮的细节纹理，让整体视觉效果贴近实际安装后的真实状态。设计过程中重点考量排气口的气流导向性能，格栅的环形导风片做微小的倾斜角度处理，可引导气流向四周均匀扩散，避免直吹人体造成不适，同时档位调节结构做了阻尼参数的适配设计，转动旋钮时的阻尼感适中，既不会过松导致档位自行偏移，也不会过紧造成调节费力，充分适配游艇使用场景下的操作需求。
