250mm规格可调式活动扳手三维建模作品

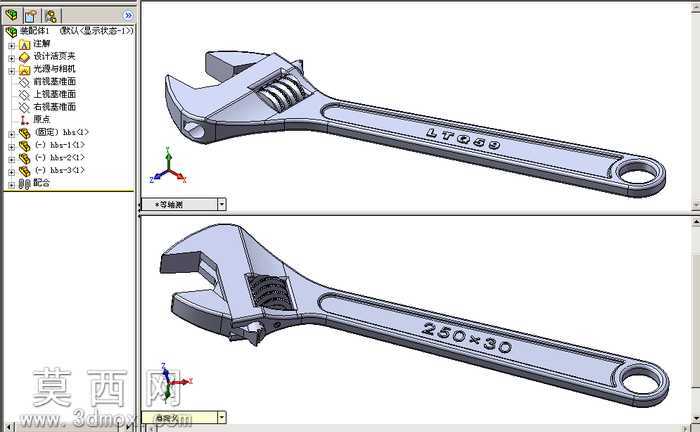

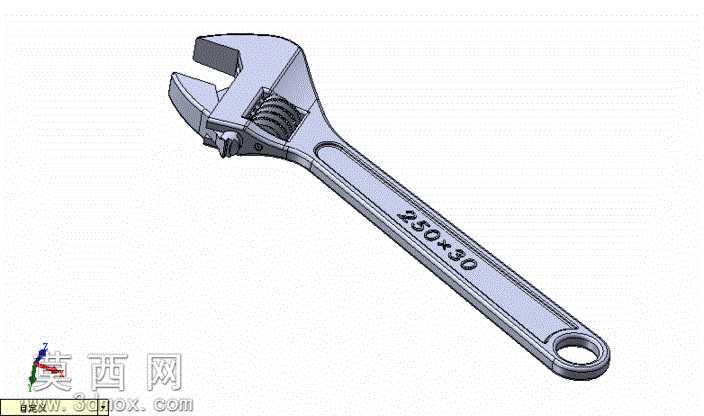

本作品为250×30规格可调式活动扳手的三维数字模型，建模过程严格遵循手动五金工具的实际生产尺寸规范，完整还原了活动扳手的全部功能结构与外观细节。建模阶段以SolidWorks为核心工具，采用自底向上的建模逻辑，首先完成固定扳体的基础轮廓绘制，通过拉伸、切除、圆角等基础特征命令构建扳体的主体形态，针对扳体表面的防滑握持纹理，采用阵列结合切除扫描的方式实现，保证纹理的均匀排布与真实触感还原。针对活动扳口这一核心功能部件，建模时重点还原其与固定扳口的平行配合面，通过精确的尺寸约束保证扳口开合行程符合250mm活动扳手的实际开口范围，同时对扳口的夹持齿面做了细微的倒角处理，还原真实产品的防刮伤设计细节。蜗杆调节机构是活动扳手的核心传动结构，建模时单独构建蜗杆零件，还原其梯形螺纹齿形与端部的滚花调节结构，通过装配约束实现蜗杆与活动扳口齿条的精准啮合，保证虚拟装配状态下扳口可随蜗杆转动实现平稳的开合调节，完全复现实物的操作逻辑。材质与渲染阶段，为整体模型赋予亚光镀铬金属材质，调整材质的反射率与粗糙度参数，还原五金工具表面的金属质感，针对手柄部位的标识文字，采用包覆特征将文字刻印在扳体表面，搭配深色填充材质还原实物的标识效果。模型的结构设计充分考虑实际使用的力学性能，扳体与手柄的过渡区域做了大圆角过渡处理，避免应力集中问题，尾部的挂孔结构也按照实物比例还原，方便工具的悬挂收纳。整体建模过程中所有特征均采用参数化设计，可通过修改关键尺寸参数快速适配不同规格的活动扳手建模需求，模型的装配间隙、零件公差均按照五金工具的行业设计标准设置，既保证了视觉上的高度写实，也具备结构合理性，可用于工具产品的展示、结构教学以及虚拟装配场景使用。
