开槽法兰型衬套紧固件组合结构

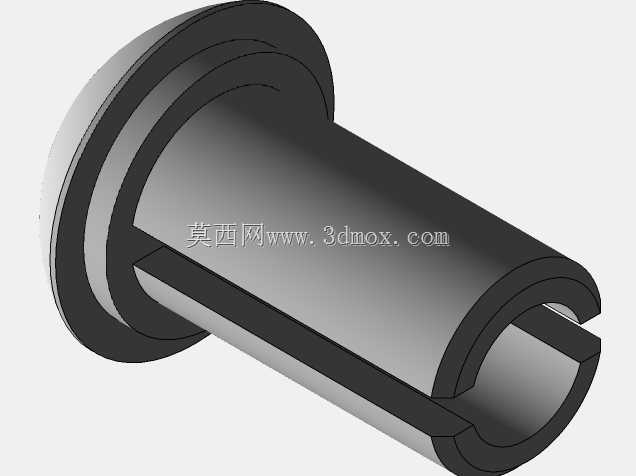

这类带法兰边的开槽衬套类紧固件，常被应用在需要频繁拆装、对同轴度有一定要求的轻载连接场景中，比如小型自动化设备的面板与机架定位、电子设备外壳的铰接部位、工装夹具的快换模块连接位置，相比普通光轴衬套，自带的法兰边可以直接起到轴向限位作用，不需要额外加装轴用挡圈或者端盖，能减少装配环节的零件数量，降低现场装配的复杂度。从结构设计来看，主体的筒身部分做了轴向通槽设计，这个开槽结构并非为了弹性涨开使用，更多是为了装配时能够产生微量的形变余量，适配安装孔的轻微尺寸偏差，同时在穿入销轴或者螺杆的时候，能够容纳连接部位的微小杂质，避免因为孔内残留铁屑、灰尘导致装配卡滞，也能在一定程度上补偿温度变化带来的尺寸胀缩，减少不同材质连接时的应力集中。法兰端的台阶结构做了两层过渡，靠近筒身的小直径台阶可以嵌入安装面板的沉孔内，实现径向的预定位，外侧更大直径的法兰盘则贴合在安装件表面，承担轴向的限位载荷，法兰边缘做了小圆角过渡，没有尖锐的棱角，既可以避免装配时划伤操作人员，也能减少应力集中导致的法兰根部断裂风险，尤其是在有轻微振动的使用场景下，圆角过渡的结构能大幅提升零件的疲劳寿命。筒身的内孔做了光滑的直孔设计，没有额外的螺纹或者卡槽，主要是作为光面配合面使用，和配套的销轴、螺杆之间采用间隙配合，配合公差一般选H8/f7级别，既保证活动连接时的滑动顺畅，也不会因为间隙过大出现连接晃量，外圆和安装孔之间则采用过渡配合，装配时可以借助软质锤敲入，不需要额外的粘接或者焊接固定，后期维护拆卸的时候，只需要从法兰端向外顶出即可，不会对安装孔造成损伤。从安装边界来看，这类零件的法兰直径比筒身外径大出30%左右，对应的安装沉孔深度需要和小台阶的长度保持一致，公差控制在±0.1mm以内，避免安装后法兰面和安装件表面出现缝隙，或者沉孔过深导致法兰陷入孔内失去限位作用；筒身的长度需要比被连接的两个零件的总厚度小0.2-0.3mm，保证锁紧后法兰面能够完全贴合在工件表面，不会因为筒身过长导致锁紧时出现虚接。开槽的宽度一般控制在筒身壁厚的1.2倍左右，槽的两端都做了止裂孔设计？不对，看模型上的开槽是直接通到筒身末端，靠近法兰端的槽端位置做了圆弧过渡，避免开槽末端出现应力集中，当衬套被压入安装孔的时候，开槽位置可以均匀向内收缩，保证外圆和安装孔的贴合度一致，不会出现局部过盈或者间隙过大的问题。在实际选型使用的时候，需要注意这类衬套不适合传递大扭矩的场景，因为开槽结构会降低筒身的抗扭强度，更多是作为定位、铰接的支撑衬套使用，如果需要传递扭矩，需要额外加装销钉或者平键来承担载荷；如果是在有腐蚀的环境下使用，可以在零件表面做发黑或者镀锌处理，提升防锈能力，模型本身的结构没有多余的冗余设计，所有的尺寸比例都是按照实际装配需求设计的，法兰厚度、筒身壁厚、开槽宽度之间的比例都符合常规五金紧固件的设计规范，直接调整尺寸参数就可以适配不同的安装孔径、连接厚度需求，不需要重新做整体的结构改动。在三维建模过程中，这类零件需要重点注意法兰和筒身衔接位置的拔模角度，如果是采用注塑或者冷镦工艺生产，衔接位置需要做不小于1°的拔模斜度，方便脱模；如果是采用机加工方式生产，衔接位置的圆角需要和加工刀具的R角匹配，减少后续打磨的工作量。另外，筒身末端做了微小的倒角，方便装配时快速对准安装孔，不需要反复调整位置就能顺利插入，这个细节虽然小，但在批量装配的时候能大幅提升装配效率，减少零件对准的时间成本。
