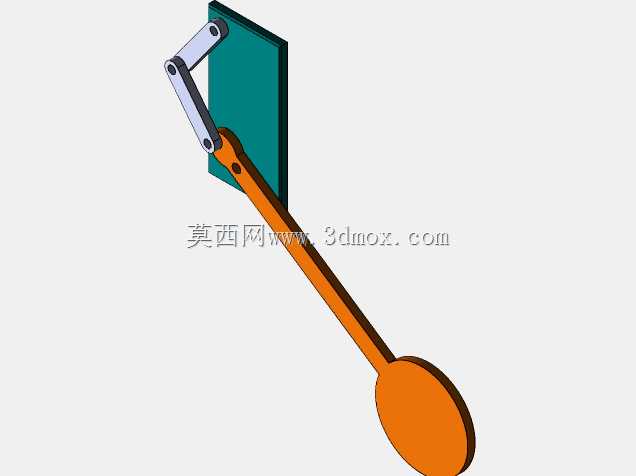

带运动连杆结构的计时钟摆构件

在传统机械计时装置的结构体系里，钟摆是核心的等时性调节构件，这套带运动连杆的摆锤结构，主要适配落地式机械座钟、挂钟以及部分老式工业计时打点装置的动力输出端，承担着稳定摆动频率、校准走时精度的关键作用，在复古机械钟表修复、定制化机械计时装置开发场景中，这类结构的建模精度直接决定整套计时系统的走时误差范围。从实际功能逻辑来看，该结构依靠上端的铰接安装位与钟表机芯的擒纵机构输出端相连，连杆部分作为力的传递载体，将擒纵机构输出的周期性小幅力矩传递到底部的摆锤，摆锤依靠自身重量形成稳定的往复摆动，反过来约束擒纵轮的转动速度，让整套齿轮传动系统保持恒定的转速输出，最终实现指针的匀速走时。设计过程中首先要考虑的是摆动过程的动平衡，连杆采用等截面长杆结构，沿长度方向的截面保持一致，避免摆动过程中因质量分布不均产生侧向偏载，上端的两个铰接孔位同轴度公差需要控制在极小范围内，防止铰接处出现卡滞或摆动过程中的轴向窜动，底部摆锤采用圆盘形结构，质量集中在摆动末端，既可以提升摆动过程的转动惯量，增强抗干扰能力，也能通过调整摆锤的固定位置微调摆动周期，适配不同走时精度要求的计时装置。安装边界方面，上端铰接位的孔径需要匹配机芯输出轴的配合公差，连杆的长度决定了钟摆的理论摆动周期，建模时需要根据目标摆动频率计算对应的杆长尺寸，预留出摆锤上下微调的行程空间，同时要考虑摆动过程中的外围避让空间，确保摆锤在最大摆角范围内不会触碰钟壳内部的其他零部件，比如打点音簧、齿轮组、上弦机构等构件。从结构细节来看，连杆与摆锤采用刚性连接，连接位置做了圆弧过渡处理，避免长期往复摆动过程中应力集中导致的结构断裂，上端的铰接部位做了加厚处理，提升铰接处的耐磨性能，因为该部位在长期使用过程中会持续承受交变载荷，厚度不足很容易出现磨损松旷，进而导致摆动精度下降。在实际的钟表维修场景中，这类标准化的连杆摆锤结构可以直接替换老旧钟摆的损坏部件，不需要重新测绘开模，大幅降低复古钟表的修复成本；在定制化机械艺术装置开发中，该结构也可以作为独立的摆动单元，搭配不同造型的摆锤外壳，适配艺术装置的动态展示需求，比如部分动态雕塑、商业展陈的互动机械装置，都会用到这类等时摆动的连杆摆锤结构，依靠稳定的往复运动实现动态视觉效果。建模过程中需要重点关注铰接孔的位置精度、连杆的直线度以及摆锤与连杆的同轴度，这些形位公差会直接影响摆动过程的顺畅度，如果连杆存在弯曲或者铰接孔不同轴，摆动过程中会产生额外的摩擦阻力，不仅会增加机芯的动力损耗，还会导致摆动周期不稳定，最终出现走时偏快或偏慢的问题。另外，摆锤的重量需要匹配机芯的输出力矩，重量过大会导致擒纵机构无法驱动摆锤持续摆动，重量过小则会导致摆动惯量不足，容易受外界震动干扰出现停摆，设计时需要根据配套机芯的动力参数调整摆锤的厚度，匹配对应的重量区间。
