标准2×2凸点红色乐高积木块建模作品

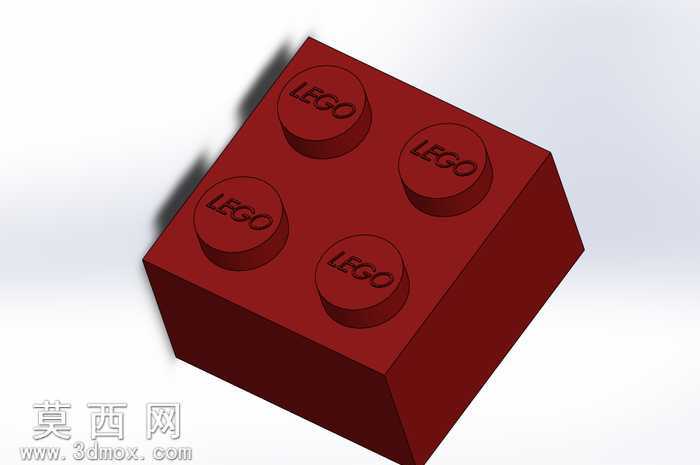

本次建模对象为经典2×2规格红色乐高基础积木块，建模全程在SolidWorks环境下完成，首先从积木的基础尺寸基准入手，严格参照乐高官方通用积木的公差标准绘制二维草图，先确定积木主体长方体的长宽高比例，保证凸点间距、凸点直径、积木侧壁厚度完全符合通用拼插积木的适配要求，确保该模型可与同规格标准乐高积木实现无干涉拼接。建模过程中优先采用凸台拉伸命令生成积木主体结构，再通过圆周阵列与线性阵列结合的方式生成顶面四个带LEGO标识的圆柱形凸点，凸点表面的凹印文字采用包覆命令实现，精准还原真实积木凸点顶面的标识细节，避免文字凸起或凹陷深度不符合实物比例的问题。积木底部的拼接卡槽结构采用抽壳与拉伸切除结合的方式制作，严格控制卡槽内壁的卡扣凸起尺寸，保证拼插时的阻尼感与真实积木一致。材质设置阶段，针对乐高积木常用的ABS塑料材质调整渲染参数，设置合适的漫反射粗糙度与轻微的高光反射效果，还原硬质塑料表面略带光泽但不刺眼的真实质感，颜色选用经典的乐高正红色，调整色彩饱和度避免过于艳丽或暗沉。渲染阶段采用柔和的工作室环境光，搭配多角度辅助光源消除积木边角的死黑区域，通过透视角度调整突出积木的立体结构，清晰展示凸点排列、侧壁厚度与整体块型比例。设计思路上以还原真实基础积木的结构精度为核心，不做多余的创意改动，重点把控各拼接部位的尺寸精度，既可以作为玩具结构设计的参考案例，也可用于拼插类积木的装配演示场景，模型整体结构简洁规整，特征参数完整，可直接用于后续的装配组合或3D打印验证。
