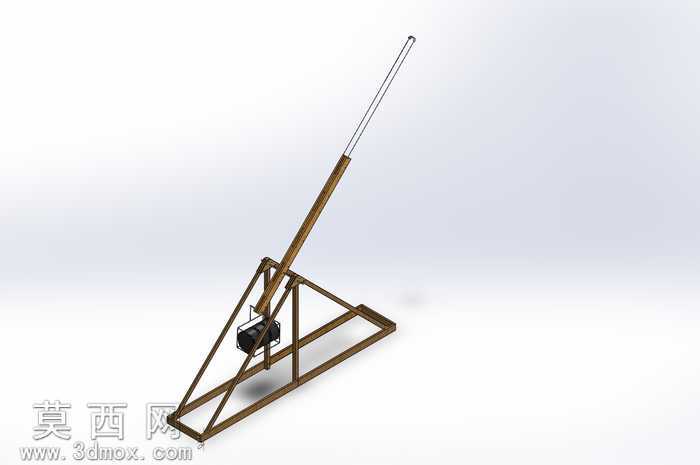

斜架式投石弹射装置三维设计作品

本作品为斜架式投石弹射装置的三维建模成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先从底部支撑框架入手，采用三角稳定构型绘制型材杆件的基础草图，通过拉伸、焊件特征生成框架的实体结构，所有杆件的连接节点均做了贴合实际装配的倒角与贴合面处理，避免出现建模中常见的面重叠、间隙过大等问题。中部的弹射臂安装支座采用对称式结构设计，通过凸台、切除特征完成转轴安装位的细节刻画，预留的转轴孔与弹射臂的轴段做了间隙配合的参数设定，还原真实结构的转动自由度。长条形弹射臂采用分段式材质区分设计，握持段做了防滑纹理的凹凸特征刻画，臂身主体做了仿木质纹理的材质映射，顶端的弹兜结构采用曲面建模完成，通过放样、填充曲面生成符合抛射物承载需求的弧形兜状结构，边缘做了加厚处理保证结构强度。渲染阶段采用哑光白背景突出装置主体，木质结构部分赋予做旧木材质感，调整纹理映射方向贴合杆件的延伸方向，金属转轴、配重块部分赋予磨砂金属材质，调整反射参数避免出现过强的反光干扰结构展示，光源采用三点布光方案，主光源从侧上方投射打出结构的明暗层次，辅光源补亮暗部避免细节死黑，轮廓光勾勒装置边缘提升整体立体感。设计思路上参考了古代投石机的基础抛射原理，简化了复杂的绞盘传动结构，保留核心的三角支撑、摆动弹射臂、弹兜三大核心结构，整体结构比例经过反复调整，支撑框架的长宽比、弹射臂的长度与安装角度均经过运动仿真验证，保证弹射臂摆动过程中不会与框架发生结构干涉，配重块的安装位置做了可调节的槽位设计，可根据抛射需求调整配重位置改变抛射力度，整体模型所有零部件均可拆分，支持后续的工程图导出、3D打印验证等拓展使用，完整还原了这类简易抛射装置的机械结构特点与功能逻辑。
