气动执行机构金属缸体结构设计

　　在流体控制类设备的现场应用场景里，这类长筒型气动执行构件常作为核心动力输出单元，配套在管路通断控制、工位进给驱动、工装夹紧动作的执行端，区别于电动执行结构的低速大扭矩特性，这类气动结构依靠压缩空气作为动力源，响应速度更快，在洁净车间、防爆工况、频繁往复动作的生产线上适配性更强，不会像液压执行元件那样存在介质泄漏污染现场的风险，日常维护仅需检查气源干燥度与密封件磨损状态即可，运维成本远低于同功率等级的其他驱动类构件。

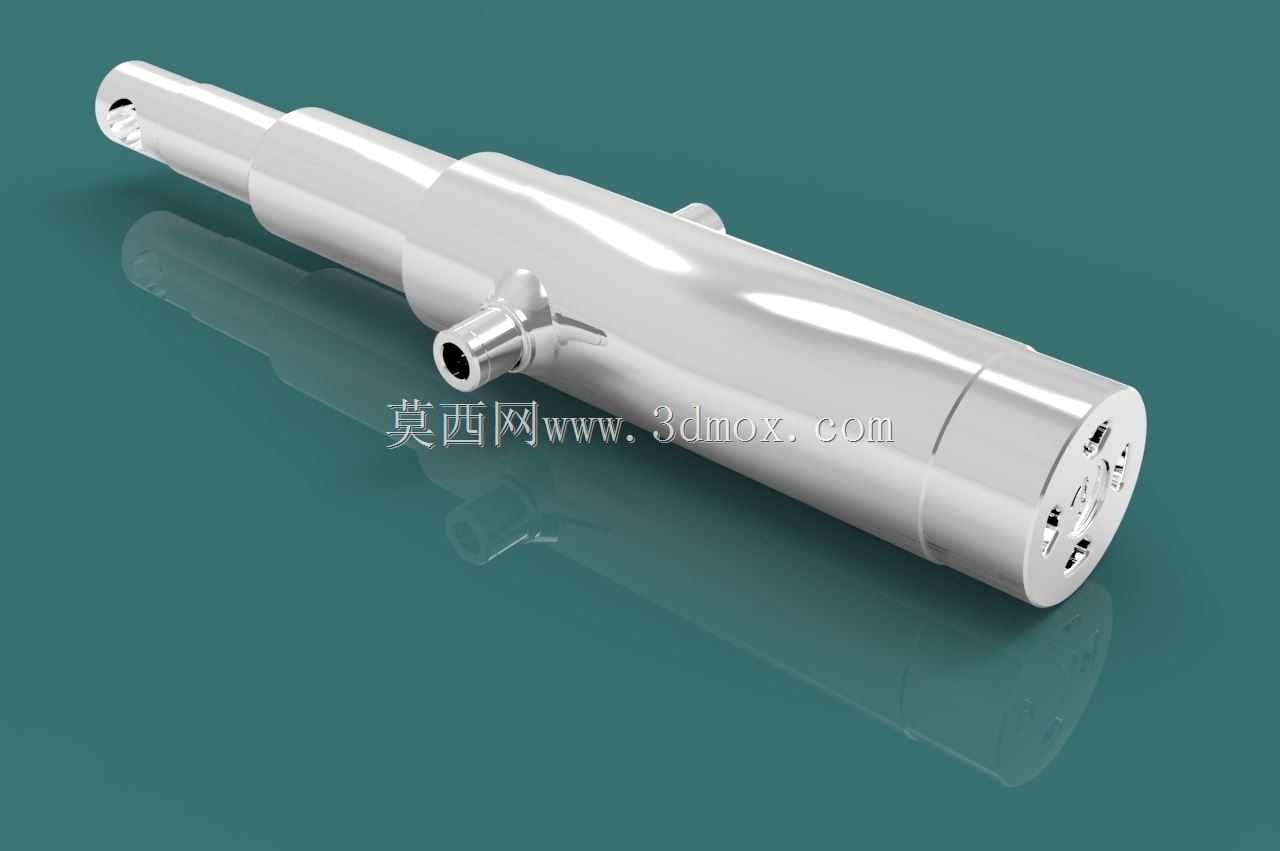

　　从结构设计逻辑来看，整体采用一体化长缸筒布局，主体为等径圆柱腔体，内部嵌套活塞与活塞杆组件，前端做阶梯轴式的输出端收窄设计，预留了销孔连接位，可直接对接负载摆杆、阀芯拨叉或者夹紧压头，不需要额外加装过渡连接法兰，能有效压缩整套执行单元的安装轴向尺寸。侧部斜向布置的气嘴接口做了加厚凸台处理，避免反复插拔气管时造成接口根部开裂，接口内孔与缸筒内部气路做了平滑过渡，能减少压缩空气进入腔体时的紊流损耗，降低动作过程中的气流噪音。尾部端盖采用嵌入式安装结构，配合周向布置的紧固螺钉实现腔体密封，端盖上预留的多个小孔为气路换向孔与缓冲调节孔，可根据实际动作需求调整进出气方向，实现活塞杆伸出或者缩回的动作逻辑，端部的缓冲结构能在活塞运行到行程末端时形成气垫缓冲，避免刚性撞击造成的构件变形或者连接位松动。

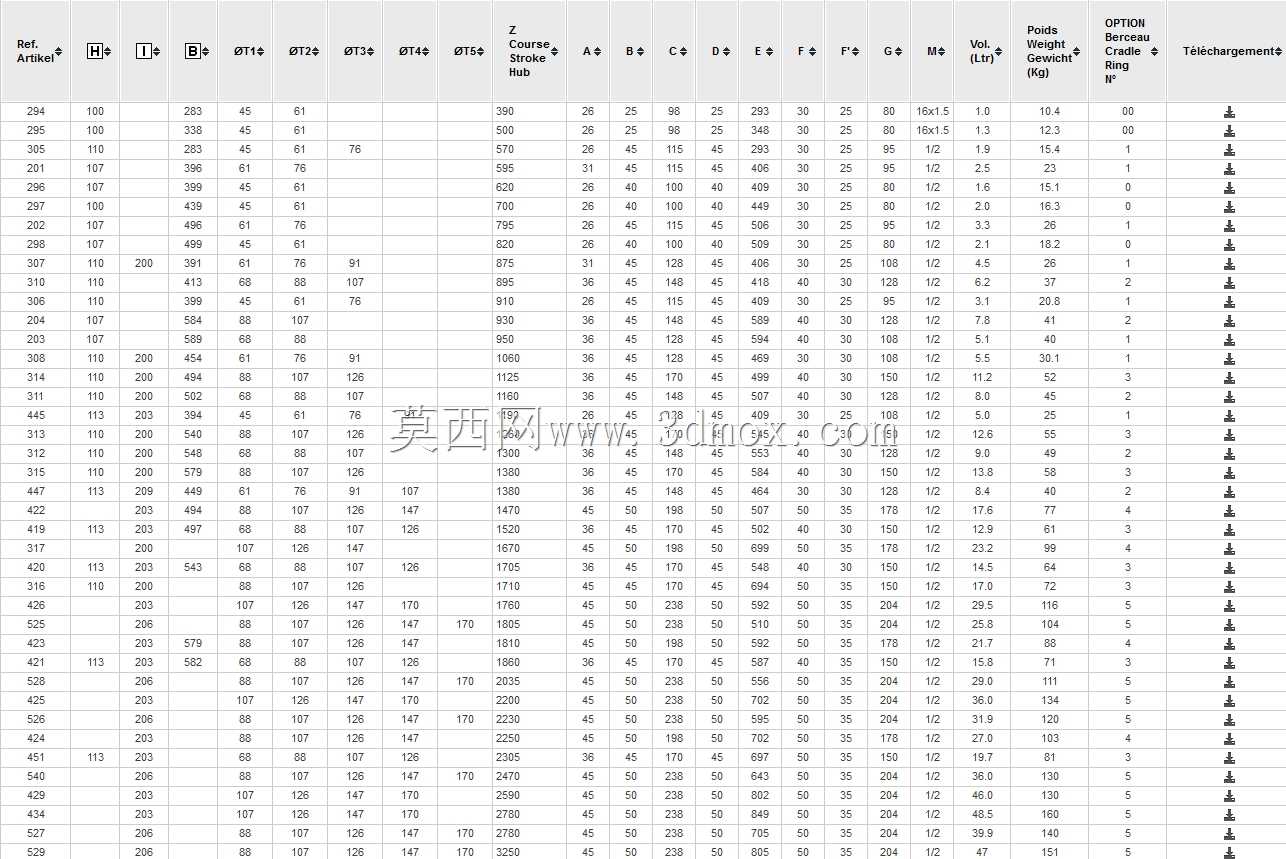

　　从安装边界与尺寸适配角度看，整体外轮廓为规则回转体结构，最大外径位于缸筒主体段，安装时可采用筒身抱箍固定或者端部法兰固定两种方式，抱箍安装时不需要在缸筒上额外加工安装孔，不会破坏缸体本身的结构强度，适合安装空间紧凑、需要灵活调整执行机构轴向位置的工位；端部法兰安装时定位精度更高，适合对输出轴同轴度要求严格的阀芯驱动场景。活塞杆伸出端的直径与连接销孔尺寸做了标准化适配，可直接匹配市面上常规的气动执行机构附件，不需要单独定制连接头，能缩短现场安装调试的周期。缸体表面做了抛光硬质氧化处理，既可以提升表面耐腐蚀性能，适配有轻度腐蚀性气体的生产环境，也能降低表面粗糙度，减少外部灰尘附着在缸体表面造成的清洁负担。

　　在实际功能实现上，这类结构的行程由缸筒内部腔体长度决定，输出推力由缸径与供气压力共同决定，设计时已经做了壁厚强度校核，在常规0.4-0.8MPa的工厂供气压力范围内，缸体不会出现鼓胀变形问题，活塞与缸筒内壁之间的密封件采用低摩擦阻力的耐磨材质，动作过程中爬行量极小，能保证输出动作的平稳性，即使是在低速驱动小负载的场景下，也不会出现卡顿或者动作顿挫的问题。侧置的气嘴位置避开了安装固定位的常见干涉区域，不管是水平安装还是垂直安装，气管连接都不会和周边的机架、管线产生空间干涉，尾部的调节孔位置预留了足够的操作空间，现场调试时用小号螺丝刀就能直接调整缓冲节流阀的开度，不需要拆解执行机构本身。

　　这类结构在建模过程中需要重点关注几个配合面的公差设计：缸筒内壁与活塞的配合公差要控制在合理范围，间隙过大会造成内泄漏导致推力不足，间隙过小会增大摩擦阻力加快密封件磨损；活塞杆与前端盖导向套的配合要保证同轴度，避免长期动作后出现活塞杆偏磨造成漏气；侧部气嘴与缸筒的连接位要做密封槽设计，保证气压作用下不会出现接口漏气问题。整体结构没有多余的异形凸起，外轮廓规则，不管是采用机加工一体成型还是型材加工后二次装配，加工难度都较低，适合批量生产加工，也方便后续使用过程中的易损件更换。
