太阳能聚光集热装置结构优化设计

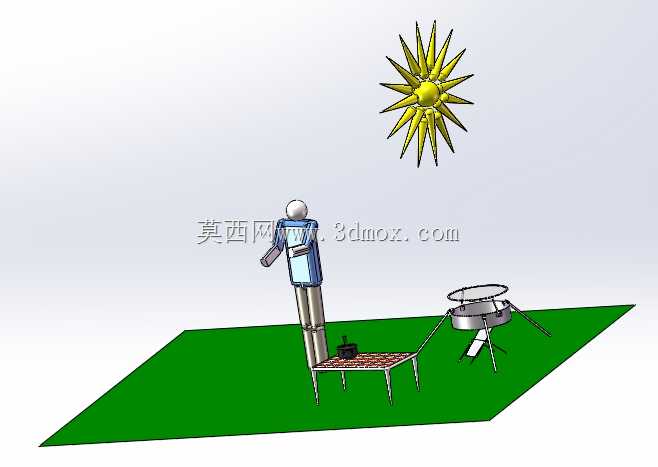

这套太阳能聚光集热装置的结构设计，核心围绕户外分布式光热利用场景展开，可适配偏远地区离网供热、小型太阳能炊事、野外作业点位温水供应等实际工况，解决传统平板式集热器聚光比不足、低温环境下集热效率衰减明显的痛点。从实际使用逻辑出发，设计时优先考虑了装置的户外部署适配性，整套结构的支撑组件采用可展开式支腿设计，运输状态下支腿可完全收拢贴合集热主体，整体收纳后外轮廓尺寸控制在0.8米见方的范围内，可直接放入常规工程运输周转箱，无需额外定制包装；部署展开时，三支支腿可根据放置地面的平整度单独调节伸缩长度，单支腿调节行程达到150毫米，即使在坡度不超过15度的砂石、泥土地面也能快速调平，无需额外浇筑安装基础，单人即可在10分钟内完成部署调试。聚光核心组件采用多棱面星型聚光结构，区别于传统单抛物面聚光器的曲面加工难度，该结构将聚光面拆分为多个独立的平面反射单元，每个反射单元的安装角度经过光路模拟校准，可将入射太阳光精准汇聚到下方集热台的中心区域，聚光比可达到12:1，在晴朗天气下可将集热台中心区域的温度快速提升至300摄氏度以上，满足烧水、蒸煮、小型工件低温加热等实际需求。反射单元的固定结构采用卡扣式快装设计，单个反射单元出现污损或故障时，无需拆卸整套聚光结构，直接按压卡扣即可完成更换，维护效率较传统粘接式反射面提升60%以上。集热台部分采用栅格式支撑结构，台面采用耐高温的金属网格材质，既可以直接放置锅具、集热水箱等负载，也能减少自身结构对聚光光线的遮挡，网格的镂空率控制在75%，在保证15公斤承重能力的前提下，最大限度降低光线遮挡带来的效率损失。集热台与支撑立柱之间设置了角度调节关节，可根据不同纬度地区的太阳高度角，在0到60度范围内调整聚光组件的俯仰角度，调节到位后通过手拧锁销即可固定，无需额外工具。整套结构的受力传递路径经过优化，聚光组件、集热台的所有负载最终通过主立柱传递到三个展开的支腿上，主立柱采用空心薄壁钢结构，在保证结构刚性的前提下尽可能降低自身重量，整套装置空载总重量控制在18公斤以内，满足单人短距离搬运的使用需求。考虑到户外长期使用的耐候性，所有金属结构件表面都做了喷塑防腐处理，紧固件全部采用不锈钢材质，可适应降雨、沙尘等不同户外环境，反射单元的表面覆盖了一层耐紫外线的防护涂层，长期暴露在阳光下不会出现反射率快速衰减的问题。在结构细节设计上，支腿的末端设置了防滑脚垫，增大与地面的摩擦力，即使在大风天气下也能保证装置的放置稳定性，经过风阻模拟验证，在6级风力工况下，装置不会出现滑移、倾覆的风险。聚光组件与主立柱的连接部位设置了旋转阻尼结构，可根据太阳的方位角手动旋转聚光组件，跟踪太阳的位置变化，阻尼力矩经过调校，旋转时手感顺畅，调整后不会因为自重出现自行偏转的问题。不同于大型塔式、槽式光热电站的复杂聚光系统，这套小型聚光装置的设计定位就是轻量化、易部署、低维护，不需要配套复杂的追光电控系统，完全依靠手动调节即可满足日常使用需求，制造成本也控制在较低区间，适合小规模分布式场景下的光热利用需求。在建模过程中，所有运动部件都做了干涉检查，支腿收拢、角度调节、反射单元拆装等动作都不存在结构干涉，相邻部件的装配间隙控制在1到2毫米之间，既保证装配精度，也预留了足够的热胀冷缩余量，避免户外温度剧烈变化时出现结构卡滞。集热台的下方预留了辅助安装位，可根据使用需求加装温差发电片、储热模块等扩展组件，不需要对主体结构进行打孔、焊接等二次加工，拓展了装置的使用场景，比如加装温差发电片后可同时输出小功率电能，为小型用电设备供电；加装储热模块后可在无日照时段持续释放热量，延长装置的有效使用时长。
