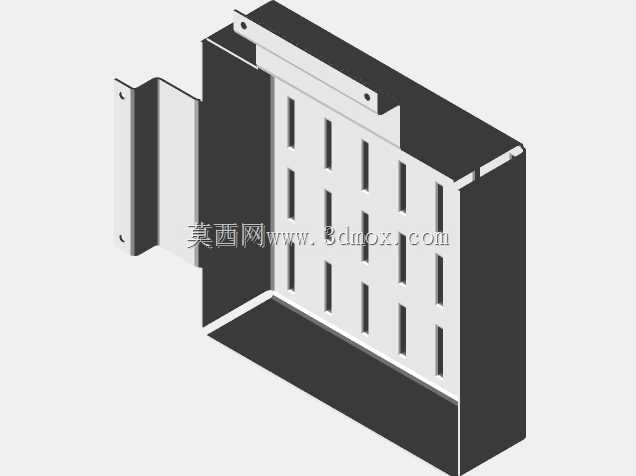

带侧边安装耳的通风型钣金机箱壳体

项目分类:机械图纸 发布时间:2021-11-01 ID:356268
  • 带侧边安装耳的通风型钣金机箱壳体

这类带侧边安装耳的通风型钣金壳体,在工业电控、小型设备集成场景里应用十分广泛,常见于壁挂式小型控制单元、嵌入式信号处理模块、车间工位小型终端设备的外防护结构,既承担内部元器件的物理防护作用,也兼顾设备运行时的自然通风散热需求,同时预留的安装结构能直接适配机柜内壁、设备机架、墙面支架等多种安装场景,不需要额外设计转接固定件。从结构功能来看,主体采用围合式折弯成型思路,侧板与底板、顶板通过折边咬合搭配点焊固定,减少外露紧固件的同时,保证壳体整体的结构刚性,避免薄钣金件运输或安装过程中出现形变。正面面板区域排布多组长条形通风孔,孔位采用等距阵列设计,孔的长度方向与壳体高度方向保持一致,既保证通风面积满足内部低功耗元器件的散热需求,也能避免大尺寸异物从通风孔进入壳体内部,孔边做了去毛刺处理,防止安装维护时划伤操作人员。侧边伸出的安装耳是整个结构的关键受力部位,耳片与侧围板为一体折弯结构,没有额外焊接拼接,避免焊接位置长期受力出现开裂问题,每个安装耳上预留两个圆形安装孔,孔位间距按照通用壁挂支架的标准孔距设计,安装时可以直接穿入M4或者M5的固定螺丝,不需要现场二次打孔。设计过程中,首先要确认内部元器件的安装空间边界,壳体内腔的净宽、净深、净高尺寸要比内部核心组件的最大外轮廓单边预留至少3mm的装配间隙,方便元器件的装入与后期维护拆卸,同时要考虑钣金折弯的工艺余量,所有折弯边的内R角按照板材厚度的0.5倍设置,避免折弯时出现板材开裂或者回弹超差的问题。板材选用常规的冷轧钢板,厚度根据壳体整体尺寸选定,这类小型壳体一般选用1mm到1.5mm厚度的板材即可满足刚性要求,表面处理可以根据使用场景选择喷塑或者镀锌,户外使用的话还可以额外增加防水胶条的安装槽位。安装边界方面,壳体整体安装后,侧边安装耳的突出部分需要和安装基面完全贴合,安装孔的中心到壳体侧边的距离要保证螺丝安装时有足够的扳手操作空间,不会和相邻安装的其他部件产生干涉;通风面的前方要预留至少20mm的无遮挡空间,保证空气可以顺畅流通,避免通风孔被遮挡导致内部积热。另外,壳体的顶板和前板之间预留了可拆卸的连接结构,后期维护时不需要完全拆下整个壳体,只需要拆开顶板的固定螺丝就可以对内部元器件进行接线或者更换操作,侧围板的折边处设计了向内的翻边,既可以提升侧板的抗形变能力,也能作为内部安装导轨的固定位点,方便内部PCB板或者元器件安装板的滑动装入。整个结构没有复杂的冲压成型特征,所有特征都可以通过常规的激光切割、数控折弯、点焊工艺完成,加工成本低,批量生产时的工艺一致性好,适合中小批量的设备配套使用。在实际选型适配时,需要注意核对安装耳的孔位间距与现场安装支架的匹配度,同时根据内部元器件的发热功率调整通风孔的开孔率,如果内部发热功率较大,可以在通风孔对应位置加装小型散热风扇,壳体上预留的风扇安装位可以直接适配常规的40mm或者60mm轴流风扇,不需要额外修改结构。
