对夹式杠杆驱动蝶阀结构设计

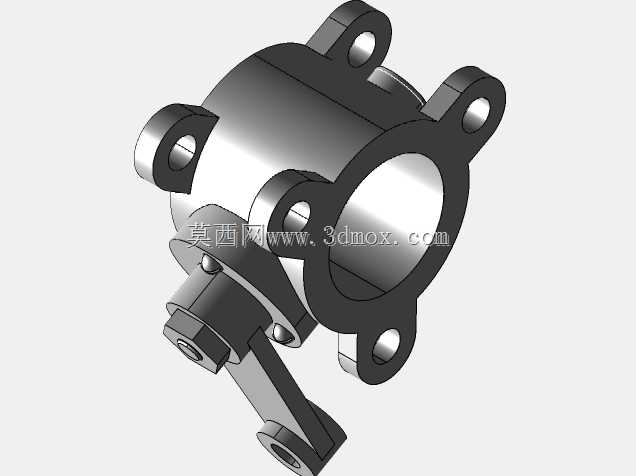

　　在市政给排水、化工流体输送、暖通空调循环水、冶金工艺管路等场景中，蝶阀是应用占比极高的截断与调节类管路元件，这款对夹式杠杆驱动蝶阀的结构设计，完全围绕现场安装、操作、运维的实际工程需求展开。从安装边界来看，该蝶阀采用对夹式连接结构，阀体周向均布带通孔的连接耳，安装时无需额外配对法兰的螺栓孔位适配，直接将阀体夹在两端管路法兰之间，穿入连接螺栓紧固即可完成装配，相比法兰式蝶阀，整体轴向安装尺寸缩短近40%，能有效适配管路排布紧凑、安装空间受限的工况，比如楼宇管井内的竖向管路、设备进出口的短节连接位置，不会因为阀体轴向尺寸过大导致管路对接错位。阀体流道采用直通式等径设计，内壁无突出的节流结构，介质流经时的流阻系数仅为0.2-0.3，

　　远低于同口径截止阀的流阻，在大口径、低扬程的输水、通风管路中使用时，能大幅降低输送过程的动力损耗。驱动端采用外置杠杆式操作结构，相比手柄式蝶阀，杠杆结构的力臂更长，操作时所需的施加力矩更小，现场操作人员无需借助加力杆，仅靠手动扳动杠杆即可完成0-90度的启闭动作，杠杆与阀杆的连接位置采用扁方加锁紧螺母的防松结构，长期频繁操作也不会出现驱动打滑的问题；阀杆与阀体的配合位置设置了多层密封结构，既可以阻挡管路内的介质沿阀杆间隙外漏，也能避免外界粉尘、水汽进入阀杆摩擦副，延长转动部位的使用寿命。阀板采用对称式圆盘结构，密封面与阀座的配合面做了精加工处理，关闭状态下密封比压均匀分布，既能满足截断工况的零泄漏要求，

　　也可以在0-90度开度范围内任意位置停留，实现管路流量的线性调节，比如在暖通系统的回水支路上，可根据区域温度需求调整阀板开度，匹配不同的循环水流量。设计过程中充分考虑了不同工况的适配性，阀体的连接耳位置做了加厚处理，螺栓紧固时不会出现耳座变形的问题，阀杆采用上下双支点支撑结构，阀板在承受管路高压介质冲击时不会出现偏摆，即使在PN16压力等级的管路中长期使用，也能保证密封面的配合精度不会因为介质冲击出现偏移。从运维角度来看，该结构的蝶阀拆卸维护十分便捷，需要更换密封件时，仅需拆下阀杆端的锁紧螺母，即可将阀板、阀杆整体从阀体中抽出，无需将整个阀体从管路法兰之间拆下，大幅缩短现场检修的停机时间。在实际选型适配时，该结构蝶阀可适配水、油品、

　　弱腐蚀性化工介质等多种流体工况，操作端的杠杆可根据现场安装空间调整安装角度，避免杠杆操作时与周边管路、支架出现干涉，相比蜗轮驱动的蝶阀，整体结构更简单，制造成本更低，适合对成本控制要求较高、操作频次适中的民用及工业通用管路场景。
