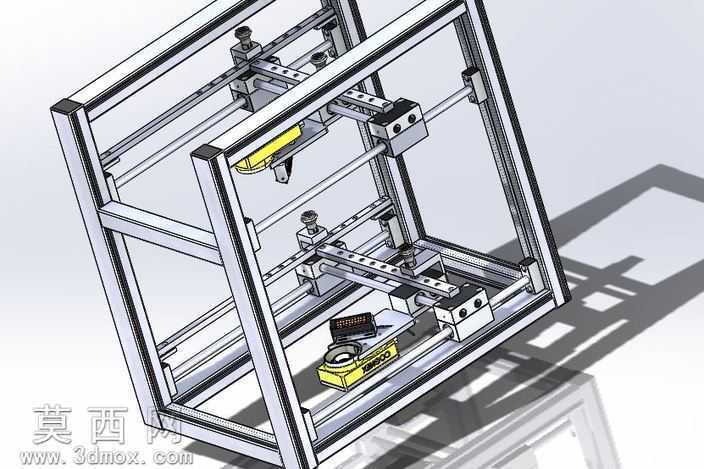

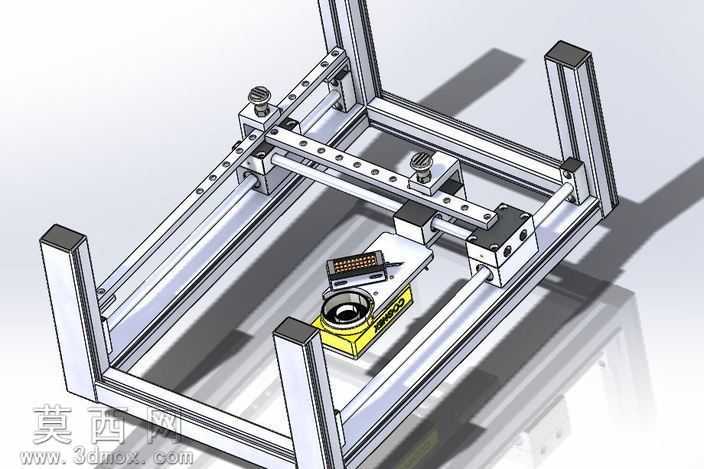

铝型材框架双轴摄像头检测工作台

本作品采用三维参数化建模方式完成整体结构设计，建模过程中优先采用自顶向下的装配设计思路，先搭建整体铝型材框架的基准骨架，再逐一完成各功能模块的零件建模与装配约束，确保各运动轴的行程、安装位的同轴度、平行度等形位公差符合设计要求。整体框架选用工业标准铝型材搭建，建模时对铝型材的槽口、端面连接孔位做了精准还原，配套的角码、螺栓等标准紧固件均按实际规格建模，保证装配关系与实际生产安装逻辑完全一致。运动部分采用双轴十字滑台结构，X、Y两个方向的运动轴均配置直线导轨与滑块，建模时还原了导轨的安装基准面、滑块的锁紧结构、传动组件的安装位，滑台的调节手轮、锁紧旋钮等操作件也按实际操作逻辑做了运动约束设置，可在装配环境下模拟滑台的全行程运动，验证运动过程中无干涉、无卡滞。摄像头安装位设计为可调节结构，可根据检测需求调整摄像头的高度与拍摄角度，下方的工件放置平台预留了工装安装孔位，可适配不同规格的待检测工件。渲染阶段采用哑光工业银作为铝型材的基础材质，还原铝型材阳极氧化的表面质感，直线导轨、紧固件等金属零件赋予拉丝不锈钢材质，操作旋钮采用哑光黑色工程塑料材质，摄像头组件根据实物外观赋予对应的哑光黑与透明镜头材质，整体渲染光线采用柔和的工业环境光，搭配定向主光源突出框架的结构层次与金属质感，阴影设置为软阴影，真实还原设备放置在工业车间环境下的视觉效果。设计过程中充分考虑了设备的实用性与拓展性，框架预留了足够的拓展安装槽位，后续可根据需求增加Z轴升降组件、光源组件等拓展功能，整体结构紧凑，运动行程覆盖常规小型工件的检测范围，可直接用于摄像头外观检测、尺寸检测等工位的结构参考，建模时所有零件均保留完整的参数化特征，可根据实际使用需求调整铝型材规格、导轨行程、安装位尺寸等参数，快速适配不同的应用场景。
