GAMAK系列三相异步电动机三维建模

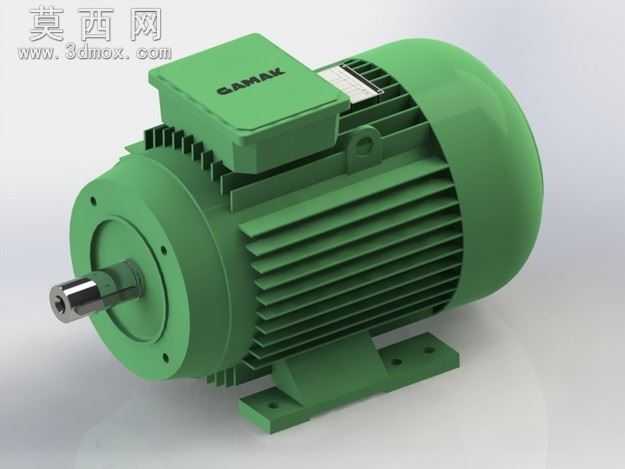

本模型为GAMAK系列卧式三相异步电动机的完整三维建模成果，建模过程严格遵循工业电机的实际生产尺寸规范，对电机的每一处结构细节都做了精准还原。建模初期先梳理电机的整体结构逻辑，将整机拆分为定子外壳、前端盖、输出轴、接线盒、散热筋、安装底座、后端风罩等独立模块，采用自底向上的建模思路逐一完成各零件的参数化绘制，再通过装配约束完成整机组合，确保各部件的配合关系完全符合实际装配要求。材质渲染阶段针对不同部件做了差异化的材质设置：电机外壳采用工业级哑光绿色烤漆材质，还原铸铁壳体表面喷涂后的细腻磨砂质感，调整材质的粗糙度、反射率参数模拟真实漆面的光影表现；输出轴采用抛光不锈钢材质，添加细微的金属切削纹理与倒角高光，还原机加工轴件的金属光泽；接线盒盖板做了轻微的凹凸纹理处理，模拟铭牌压印的细节效果，安装底座的安装孔位做了倒角与沉孔处理，还原实际铸件的加工特征。结构设计上完整还原了卧式电机的核心特征：壳体表面均匀排布的轴向散热筋，按照实际散热需求做了等距排布与厚度渐变处理，筋条根部做了圆角过渡避免应力集中；前端盖的法兰止口、轴承安装位、密封槽结构都做了精准建模，输出轴的键槽、轴肩、中心孔细节完整呈现；顶部接线盒预留了线缆进线口与端子安装位，盒盖与壳体的连接卡扣结构清晰；底部安装脚做了加强筋结构，安装孔的位置尺寸符合通用卧式电机的安装标准，可直接用于设备布局的干涉检查与安装模拟。建模过程中对电机的圆角、倒角等工艺特征做了全面处理，避免出现尖锐棱角不符合实际加工工艺的问题，各零件的壁厚参数参考同功率等级电机的实际生产参数设置，确保模型的结构合理性。渲染阶段采用柔和的工业产品布光方案，通过主光、辅光、轮廓光的搭配，清晰呈现散热筋的凹凸层次、壳体的曲面过渡与金属部件的反光效果，最终呈现的模型可用于电机产品展示、机械设备配套选型演示、传动系统装配模拟等场景，能够直观展现卧式异步电动机的外观特征与结构布局，为机械设计、教学演示、产品宣传等场景提供精准的三维数字模型支撑。
