SBR12UU开口型直线滑动轴承滑块结构

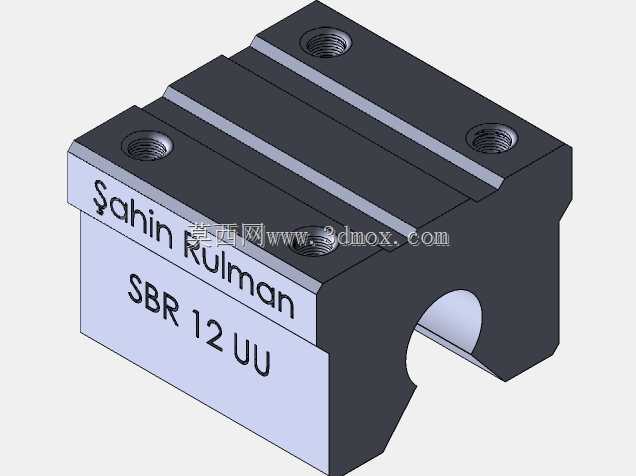

　　在自动化输送线、小型数控雕铣设备、包装机械的直线往复运动工位中，这类开口型直线滑块是承担导向承载的核心配套元件，需要搭配同规格圆柱直线导轨使用，为执行端提供低摩擦阻力的直线运动轨迹约束。从结构设计来看，这款滑块采用开口式本体结构，侧面的弧形缺口刚好适配圆柱导轨的外圆轮廓，内部预装的直线轴承衬套可以在导轨表面实现顺畅滑动，相比封闭型滑块，开口结构的优势在于可以调整预紧间隙，当导轨存在轻微安装平行度误差时，也能通过滑块的安装微调补偿误差，避免出现卡滞、爬行的运动异常。滑块主体采用硬质铝合金加工成型，在保证结构刚性的同时有效降低了自身重量，顶面设置的三个内螺纹安装孔呈等距排布，用于和负载安装板直接锁附固定，安装孔的沉孔深度经过精确计算，

　　锁附螺栓时不会穿透滑块本体干涉内部轴承的运动空间。滑块侧面刻印的型号标识清晰标注了适配导轨的直径规格，现场装配时可以快速识别匹配，避免错装不同规格的导轨副。从安装边界来看，这款滑块的整体轮廓尺寸适配12mm直径的圆柱导轨，安装孔的孔位间距符合行业通用的安装尺寸标准，可以直接替换同规格的进口滑块产品，不需要额外修改安装板的孔位设计，降低设备改造成本。在实际工况应用中，这类滑块主要承受径向负载，对于垂直于导轨安装面的载荷有较好的承载能力，适合用在水平布置的直线运动轴上，比如小型点胶机的X轴移动平台、自动送料机构的推料行程导向、检测设备的探针移动模组等场景。设计这类滑块的三维模型时，需要重点关注几个关键尺寸的精度控制：

　　首先是内孔与导轨配合的直径公差，既要保证滑动顺畅无卡滞，又要控制间隙量避免运动过程中出现过大的晃动，影响末端执行件的定位精度；其次是顶面安装孔的位置度，必须保证三个安装孔的中心连线与滑块运动方向平行，否则锁附负载后会产生额外的侧向力，加速轴承衬套的磨损；另外滑块开口处的缺口弧度需要和导轨外圆完全贴合，保证滑块在导轨上的接触面积均匀，避免局部应力集中导致滑块变形。在三维建模过程中，需要还原滑块的所有细节特征，包括顶面的凹槽结构、侧面的倒角处理、安装孔的螺纹细节，这些特征不仅是外观展示的需要，更是后续装配干涉检查、工程图导出的关键依据，结构工程师在做整机设计时，可以直接调用这个模型进行装配仿真，验证滑块在全行程运动中是否和周边的机架、

　　管线、其他零部件存在干涉，提前排查设计问题。相比滚珠式直线导轨滑块，这类滑动式直线滑块的结构更简单，成本更低，维护也更方便，在中低速、轻负载的自动化设备中应用非常广泛，日常维护只需要定期在导轨表面涂抹润滑脂，就可以保证长时间的顺畅运行，不需要复杂的润滑回路设计。滑块的本体表面做了发黑氧化处理，具备一定的防锈能力，可以适应普通车间的工作环境，不需要额外做表面防护处理。在选型搭配时，需要根据负载的重量、运动速度、行程长度来确定单根导轨上配置的滑块数量，通常长行程、负载偏载的场景会在单根导轨上配置两个滑块，提升运动的稳定性，避免滑块在运动过程中出现偏转。
