小型跨大气层车辆主起落架结构设计

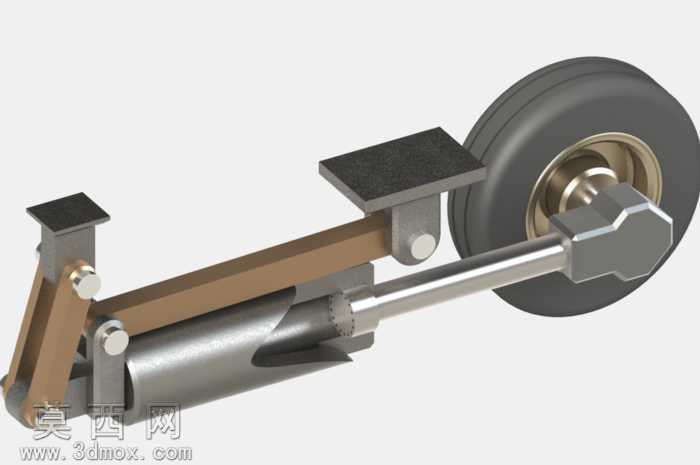

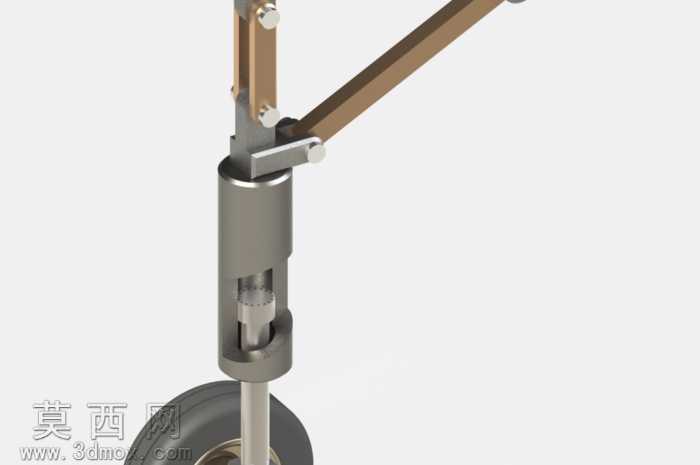

本作品为适配小型跨大气层车辆设计的主起落架三维建模成果，建模过程依托参数化三维设计环境完成，全程遵循机械结构设计的装配逻辑与工程合理性要求。建模阶段首先完成整体结构的层级拆分，将主起落架划分为机轮组件、缓冲作动筒、承力摇臂、安装支座四大核心模块，逐一完成单个零件的特征建模：机轮部分通过旋转特征构建轮胎主体，搭配环形阵列完成轮毂辐条结构，还原轮胎的曲面弧度与轮毂的装配贴合面；缓冲作动筒采用同轴拉伸、旋转切除特征构建内外缸体结构，预留密封件安装位与铰接配合孔，还原作动筒的伸缩行程空间；承力摇臂通过多段拉伸、倒角特征构建承力梁结构，在铰接位置设置衬套安装位，保证转动副的装配精度；顶部安装支座采用加厚板材特征建模，预留与车体连接的螺栓安装孔，保证安装面的平面度要求。材质渲染阶段针对不同零件的功能属性匹配对应材质效果：轮胎部分赋予高阻尼橡胶材质，调整表面粗糙度参数还原橡胶的哑光磨砂质感；金属承力部件根据功能区分材质，作动筒缸体、铰接销轴赋予抛光合金钢材质，调整金属反射参数呈现高强度钢的金属光泽，承力摇臂、安装支座赋予阳极氧化航空铝合金材质，呈现轻量化金属的哑光金属质感，铰接位置的衬套赋予铜基合金材质，区分不同零件的材质视觉差异。结构设计上采用摇臂式起落架布局，通过多组铰接副实现缓冲行程的运动逻辑，作动筒沿承力方向布置，可在着陆过程中通过伸缩行程吸收冲击载荷，摇臂的铰接点位经过运动仿真校核，保证起落架收放、缓冲过程中无结构干涉，整体结构紧凑轻量化，适配小型跨大气层车辆的载荷与安装空间要求。建模过程中所有配合面均预留合理的装配公差，铰接孔与销轴的配合尺寸符合机械设计标准，安装支座的孔位排布符合通用安装规范，整体模型可直接用于后续的结构仿真、装配验证与工程出图工作。
