发动机活塞连杆组件三维结构设计

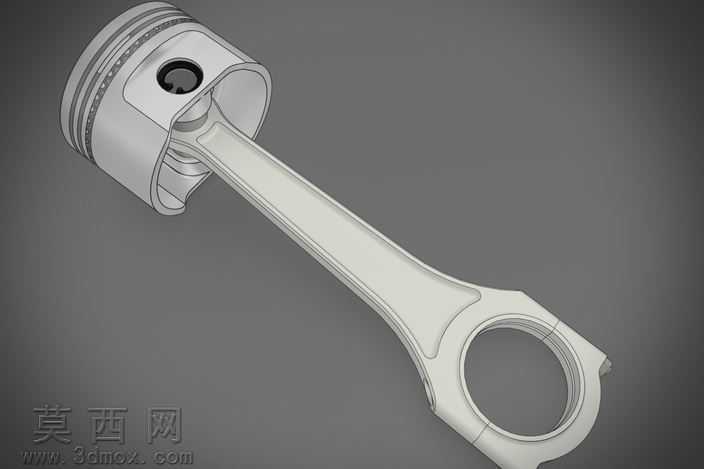

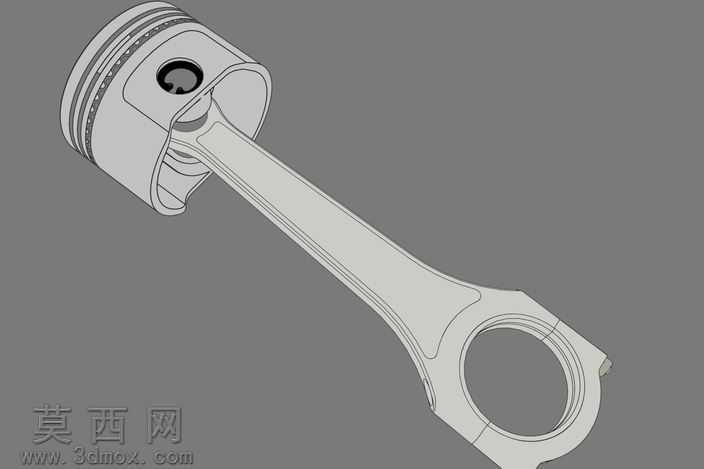

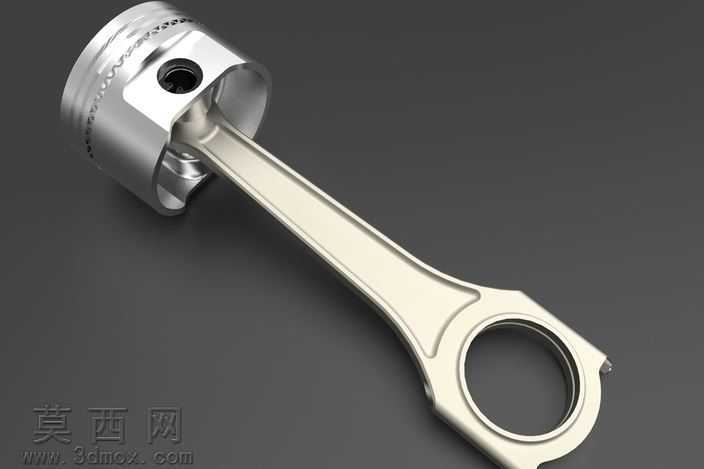

本作品为发动机核心动力传递部件活塞连杆组件的三维建模成果，建模过程围绕内燃机实际工作工况下的结构需求展开，首先对活塞本体进行精细化结构搭建：精准还原活塞顶部的燃烧室凹坑结构、头部的多道环槽设计，环槽的宽度、深度以及间距均参考通用内燃机活塞的标准参数设定，同时还原活塞销座的加厚支撑结构，在销座与活塞主体的衔接位置做了平滑过渡处理，避免应力集中问题的结构表达缺失。针对连杆部分，建模时严格区分连杆小头、杆身、连杆大头三个核心区段，连杆小头的活塞销安装孔做了同轴度精度的结构预留，杆身采用经典的工字形截面设计，在保证结构强度的同时合理降低部件自重，还原连杆大头的分体式装配结构，清晰表达连杆盖与杆身的定位衔接面、螺栓安装孔位的细节结构。材质渲染阶段，为活塞部件赋予铝合金材质质感，调整金属材质的漫反射、高光参数，还原铸铝件细腻的哑光金属质感，表面添加轻微的机加工纹理提升真实感；连杆部分采用锻钢材质表现，调整材质粗糙度参数体现锻压成型后的金属肌理，对部件边缘的倒角、机加工面做单独的高光处理，区分不同加工面的质感差异。整体装配关系严格按照内燃机实际装配逻辑搭建，活塞销贯穿活塞销座与连杆小头，清晰表达两者的铰接配合关系，连杆大头的轴瓦安装位也做了结构预留，完整呈现组件的装配层级。设计过程中充分考虑部件的运动逻辑，活塞的往复直线运动与连杆的摆动衔接关系在模型结构中得到准确体现，所有结构细节均服务于动力传递的功能需求，既保证了外观结构的还原度，也兼顾了机械结构的合理性，可用于发动机结构教学、动力系统方案演示、相关零部件设计参考等场景，模型结构完整无缺失，各部件的衔接关系清晰，能够直观展现活塞连杆组件的工作原理与结构特点。
