莱昂内尔长丝挤出机核心组件结构设计

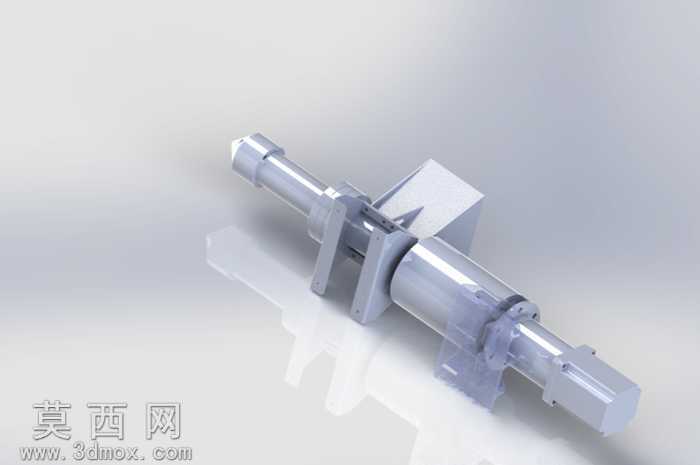

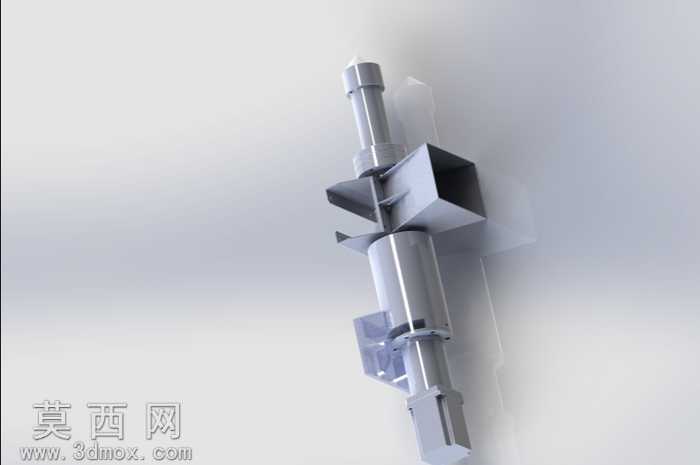

本模型采用SolidWorks进行全参数化三维建模，整体围绕长丝挤出作业的核心功能需求展开结构设计，建模过程中严格遵循机械加工的公差配合标准，对每一处轴段直径、安装法兰定位尺寸、支撑座安装孔位都做了精准的参数约束，确保模型可直接对接后续的工程图导出与生产加工环节。渲染阶段采用了工业级金属材质表现方案，主体轴类部件赋予抛光合金钢材质，通过调整材质的粗糙度、反射率参数，还原出金属加工件表面的细腻金属光泽与冷硬质感；支撑固定座部分采用哑光铸钢材质，与主体轴件形成材质质感上的层次区分，渲染时搭配柔和的影棚布光，多角度呈现部件的结构衔接关系，让浏览者可以清晰识别各组件的装配逻辑。从结构设计来看，模型整体为同轴式布局，核心传动轴贯穿整个组件，沿轴向依次设置了动力连接端、多组支撑定位法兰、物料推送工作段、出料成型端，每一组法兰盘都设计了均匀分布的螺栓安装孔，用于组件与挤出机机身的稳固连接，支撑座采用了带加强筋的块状结构，在保证支撑强度的前提下尽可能减少不必要的材料占用，降低组件整体重量。设计思路上充分考虑了长丝挤出作业的工况需求，传动轴的轴径变化经过受力校核，能够承受挤出过程中物料传递的轴向反推力与旋转扭矩，各部件的装配间隙预留合理，既保证转动部件的运转顺畅，又避免间隙过大导致的物料溢漏问题；组件的模块化设计程度较高，各个功能段均可单独拆卸替换，便于后期的设备维护与易损件更换，同时模型在细节处还原了真实工业部件的倒角、退刀槽等工艺特征，没有出现不符合加工逻辑的尖锐直角与不合理结构，整体结构紧凑，功能分区明确，完全匹配长丝挤出工序的作业要求，可作为同类挤出设备设计研发的参考方案，也可用于机械专业的结构教学演示案例。
