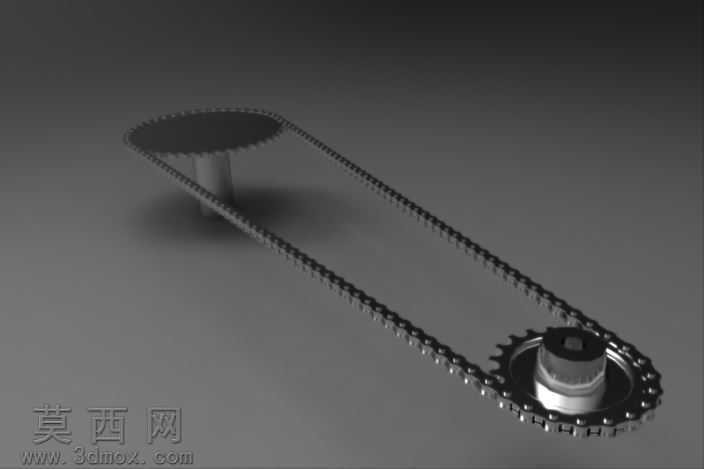

链轮链条传动组合结构三维建模作品

本作品为链传动组合结构的三维建模成果，建模过程中首先梳理链传动的核心运动逻辑，以两个不同直径的链轮作为传动核心载体，搭配闭合环绕的滚子链条完成整体结构搭建。建模初期先确定两个链轮的中心距参数，依据传动比要求匹配大小链轮的齿形轮廓，严格参照链轮齿形的标准几何参数绘制齿槽、齿顶、齿根的截面轮廓，通过拉伸、阵列等基础建模命令生成链轮的基体结构，对链轮中心的轴孔、键槽等装配定位结构做精细化处理，保证后续虚拟装配时的同轴度与配合精度符合机械设计规范。链条部分采用逐节建模后阵列装配的方式完成，先构建单个链节的内外链板、销轴、滚子、套筒等独立零件，还原链节各部件的铰接活动特性，再按照链条环绕链轮的轨迹路径，通过路径阵列、配合约束将数百个链节依次拼接，调整链节与链轮轮齿的啮合位置，确保每一处链节滚子都能准确嵌入链轮齿槽，还原真实链传动的啮合状态。材质与渲染环节，为链轮赋予哑光金属材质，模拟经过机加工后的钢制零件表面质感，对链轮齿面做轻微的粗糙度调整，体现机械加工后的细微纹理；链条部分为链板、销轴、滚子分别赋予对应金属材质，链板添加轻微的氧化暗色质感，滚子部分做稍亮的金属光泽处理，区分不同零件的材质差异。场景搭建采用素色哑光背景，搭配柔和的三点布光方案，主光从侧上方投射突出结构轮廓，辅光弱化阴影死黑区域，轮廓光勾勒链条与链轮的边缘线条，渲染输出时调整全局光照参数，让整体画面清晰展现链传动的结构细节，既呈现出机械结构的严谨工业质感，也清晰展示了链传动的布局逻辑与啮合关系。设计过程中重点验证了链条张紧度的合理性，避免虚拟装配中出现链条松脱、啮合错位的问题，通过运动仿真模块模拟链轮转动时的链条传动过程，确认链节铰接转动顺畅、轮齿啮合无干涉，完整还原了链传动可远距离传递动力、传动比准确的结构特性，可作为机械传动教学演示、传动方案设计参考的数字化三维素材。
