H型起重吊钩工业级三维结构设计

　　在车间重型物料转运、港口集装箱装卸、基建工程钢筋构件吊装这类常规起重作业场景里，吊钩作为起重设备直接承接载荷的核心末端部件，其结构合理性直接决定作业过程的载荷传递可靠性与操作安全性，本次呈现的H型起重吊钩结构，完全围绕常规起重作业的实际受力工况完成结构设计。从实际安装边界来看，吊钩上端的柱形连接段设置有横向贯通的销孔，可直接与起重葫芦的吊钩横梁、滑轮组架的连接耳板通过承重销轴完成铰接，连接段外径与常规1-5吨级起重葫芦的吊钩安装腔尺寸完全适配，不需要额外制作过渡连接套，现场换装时只需拆除原有吊钩的固定销轴，穿入对应规格的承重销并加装开口防脱销即可完成装配，整体安装预留的轴向间隙控制在2-3mm，既不会因为间隙过小导致吊钩转动卡滞，

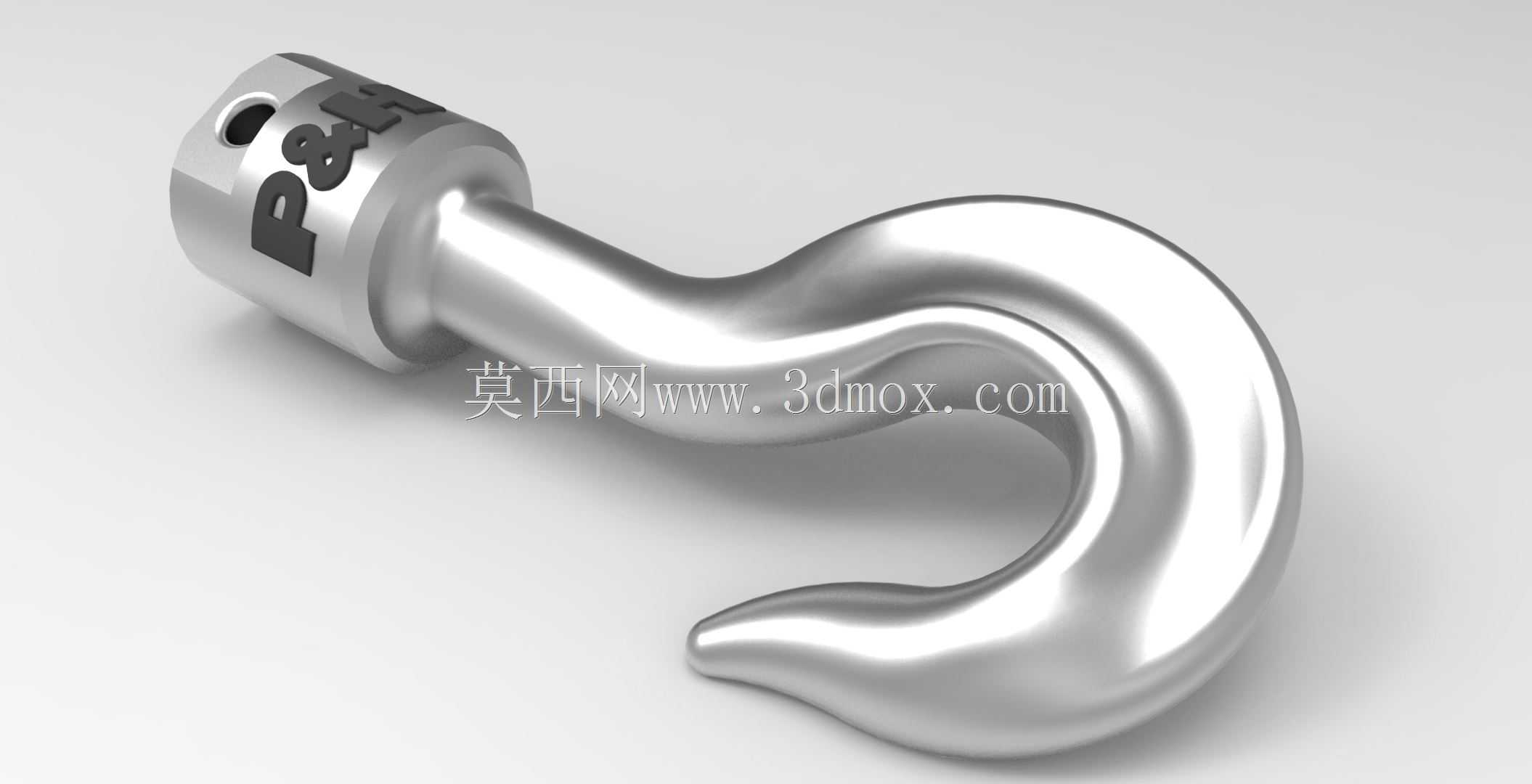

　　也不会因为间隙过大造成作业过程中吊钩横向窜动产生额外冲击载荷。从功能特性层面看，钩身的弯曲段采用了变曲率圆弧过渡设计，不同于普通等曲率吊钩容易在钩尖位置产生应力集中的缺陷，该结构从钩颈位置到钩尖位置的曲率半径逐步收窄，在挂入吊装带、钢丝绳吊索或者卸扣时，吊索可以顺着钩身的曲面自然滑入钩腔最深的受力位置，避免作业过程中吊索滑移脱钩；同时钩尖位置做了向上的微翘处理，翘曲角度控制在12度左右，即便作业过程中吊索出现小幅滑动，也会被翘曲的钩尖阻挡，不会直接从钩口脱出，配合后期加装的防脱卡板，可以完全满足起重作业的防脱安全要求。从设计思路的落地逻辑来看，整个吊钩的受力路径经过了反复的受力仿真验证，上端连接段的P&

　　H标识区域并非单纯的品牌标识刻印，该位置做了局部的壁厚加厚处理，因为连接段与销孔的接触位置是吊钩承受载荷时的第一处应力集中点，加厚处理可以让销轴传递的压应力均匀分散到整个钩颈段，避免局部压应力过大导致连接段出现塑性变形；钩身的曲面过渡位置全部采用大圆角光滑衔接，没有尖锐的棱角突变，一方面可以降低起重作业过程中应力集中导致的疲劳裂纹萌生概率，另一方面也能避免尖锐棱角割伤吊装带的纤维层或者钢丝绳的钢丝束，延长吊索具的使用寿命。从实际使用的适配场景来看，该吊钩的钩腔开口尺寸经过优化，既可以容纳两根直径16mm的钢丝绳吊索同时挂入，也能适配额定载荷5吨以内的弓形卸扣连接，满足不同吊装方式的使用需求；钩身整体采用锻造结构的三维建模逻辑，

　　所有壁厚都保持均匀过渡，没有出现局部壁厚突变的情况，完全符合锻造工艺的拔模与成型要求，后续生产时可以直接采用模锻工艺成型，不需要额外做过多的机加工序，仅需对销孔、连接端面进行精加工即可达到装配精度要求。在日常起重作业中，吊钩需要频繁承受起升瞬间的动载荷冲击，因此该结构在钩颈位置做了适度的刚度强化，既保证足够的强度承受额定载荷下的拉应力，也保留了适度的韧性，避免突然过载时出现脆性断裂；同时吊钩的整体重心经过校准，当吊钩空载自然下垂时，钩尖位置会自然朝向正前方，方便地面作业人员挂取吊具，不会出现吊钩随意旋转导致钩口朝向侧面、增加挂取难度的问题。针对不同的作业环境，该吊钩的三维结构预留了表面处理的工艺余量，建模时所有外表面都预留了0.2mm的镀层厚度空间，后续可以根据使用场景选择镀锌、喷塑或者淬火处理，比如港口盐雾环境下可以采用热镀锌处理提升防锈能力，冶金车间高温环境下可以采用表面淬火处理提升表面硬度，降低高温氧化与物料摩擦带来的表面损耗。从尺寸配合的细节来看，上端销孔的直径公差按照H7级精度建模，与承重销轴的配合为间隙配合，保证吊钩在承受载荷时可以灵活转动，调整吊索的受力方向，避免吊索出现扭结受力的情况；钩身的所有非加工面都按照锻造表面的粗糙度要求设置，不需要额外做表面抛光处理，降低生产加工的成本与周期。
