多关节自动喷漆机械臂结构设计方案

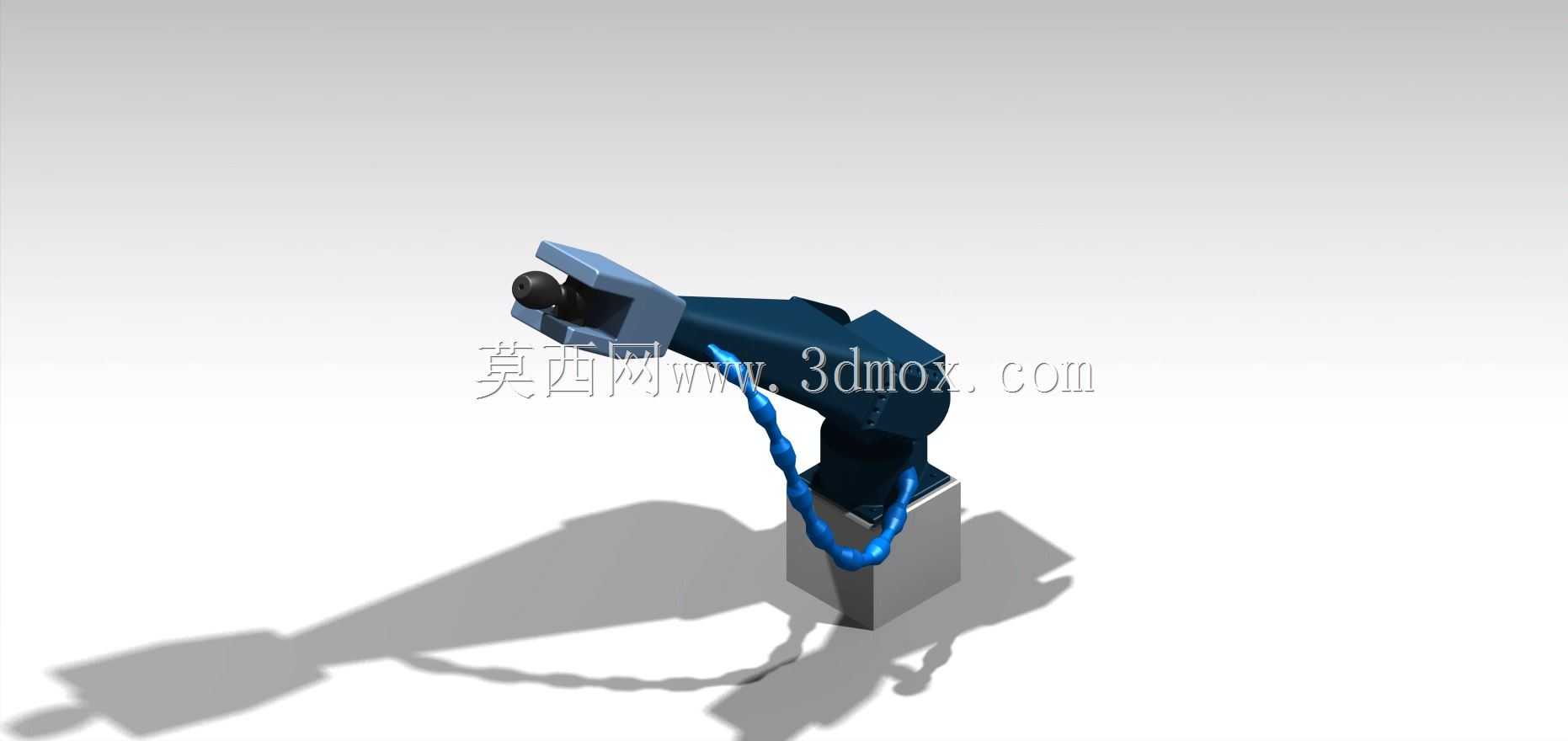

　　这款多关节喷漆机械臂的结构设计，核心围绕喷涂作业的轨迹覆盖需求展开，在汽车零部件、五金工件、工业型材的表面涂装场景中，这类臂架结构需要兼顾作业半径与姿态灵活性，避免出现喷涂死角。从结构布局来看，底座采用方形铸铁安装座，安装面预留四个螺栓固定孔位，可直接固定在车间混凝土地基或者钢制设备平台上，安装边界需要预留周边至少800mm的检修空间，避免臂架回转时与周边工装、输送线发生干涉。臂体采用三段式关节结构，大臂、小臂与末端执行器的连接关节均配置内置走线通道，喷涂作业用的涂料管路、信号线缆全部从臂体内部穿过，避免外置管路在臂架往复运动时被剐蹭，也能减少漆雾对管路表面的附着，降低日常维护的清理工作量。末端的喷枪安装座设计有快换接口，

　　可适配不同口径的空气喷枪、静电喷枪，安装位预留了调节余量，可根据喷涂工件的形状调整喷枪的倾斜角度，针对平面类工件可保持垂直喷射姿态，针对异形曲面工件可调整角度贴合工件轮廓，保证漆膜厚度均匀。设计过程中重点考量了臂架的运动配重，大臂与小臂的关节处做了减重结构处理，在保证结构刚性的前提下降低臂体自重，减少关节驱动单元的负载，提升臂架运动的响应速度，在连续往复喷涂作业时能保持稳定的运动轨迹，不会因为臂架抖动出现漆膜厚薄不均、流挂的问题。关节处的密封结构采用多层耐溶剂橡胶密封圈，可阻挡漆雾、粉尘进入关节轴承部位，适应喷涂车间充满漆雾、有机溶剂挥发的作业环境，延长关节部件的使用寿命。

　　臂架的运动范围覆盖垂直方向从底座安装面以上300mm到1800mm的高度区间，水平方向最大作业半径可达1600mm，可适配宽度1200mm以内的悬挂输送线喷涂工位，也可搭配双工位转台使用，完成工件正反面的全覆盖喷涂，不需要人工调整工件装夹姿态。在结构细节上，臂体表面做了光滑圆弧过渡处理，没有容易积漆的直角凹槽，日常清理时可直接用溶剂擦拭表面附着的漆雾，不会出现漆渣在边角堆积脱落污染工件的问题。底座内部预留了驱动模块、阀组的安装空间，整体集成度较高，不需要额外在工位旁布置独立的控制柜安装位，节省车间的场地占用。末端执行器的连接法兰采用标准接口尺寸，除了安装喷漆枪，也可根据工序需求更换为吹尘枪、打磨头，完成喷涂前的表面清理、打磨工序，

　　提升设备的工序适配能力。设计时也考虑了防爆需求，所有电气元件的安装位置都做了密封隔离处理，避免喷涂过程中挥发的可燃溶剂气体接触电气部件引发安全隐患，符合涂装车间的防爆安全规范。臂架的运动轨迹可通过示教编程预设，针对不同形状的工件可存储对应的作业路径，换产时直接调用对应程序即可，不需要重新调试轨迹，缩短多品种小批量生产的换产准备时间。关节部位的限位结构做了双重防护，既有软件层面的行程限位，也有机械硬限位块，避免程序出错时臂架超程运动碰撞周边设备。整体结构的刚性经过仿真验证，在最大伸展半径、末端搭载1.5kg喷枪的工况下，臂架末端的抖动量控制在0.2mm以内，可满足高精度喷涂的轨迹精度要求，保证喷涂质量稳定。
