长行程气动活塞执行元件结构设计

　　这款长行程气动活塞元件，是气动传动系统里负责直线往复动力输出的核心部件，日常在各类自动化产线、工装夹具、轻工包装设备、汽车零部件装配工位上都能见到它的身影，主要靠压缩空气作为动力源，把气压能转化为活塞杆的直线机械动作，完成工件推送、夹具夹紧、工位顶升、闸门启闭这类需要直线驱动力的作业环节。

　　从实际应用场景来看，这类长行程活塞结构的气缸，尤其适合需要长距离直线动作、输出推力适中、动作响应快的工位，比如装配线上的工件移栽推送，工装夹具的远距离压紧，或是自动化设备里的挡料、分料机构，相比短行程气缸，它能覆盖更大的动作行程范围，不用额外加装传动转接结构，能简化设备整体的传动链路。

　　从功能特性上看，这款活塞元件采用双作用结构设计，活塞两侧都可通入压缩空气，能够实现伸出、缩回两个方向的气动驱动，不需要额外加装复位弹簧，双向动作的输出力一致性更好，长行程工况下动作更平稳。缸筒采用硬质阳极氧化的铝合金材质，内壁做了高精度珩磨处理，表面粗糙度控制在合理区间，能降低活塞密封圈往复运动的磨损量，延长元件的整体使用寿命，同时铝合金材质的缸筒自重较轻，能降低设备运动部件的负载，适合安装在需要随动的移动工位上。

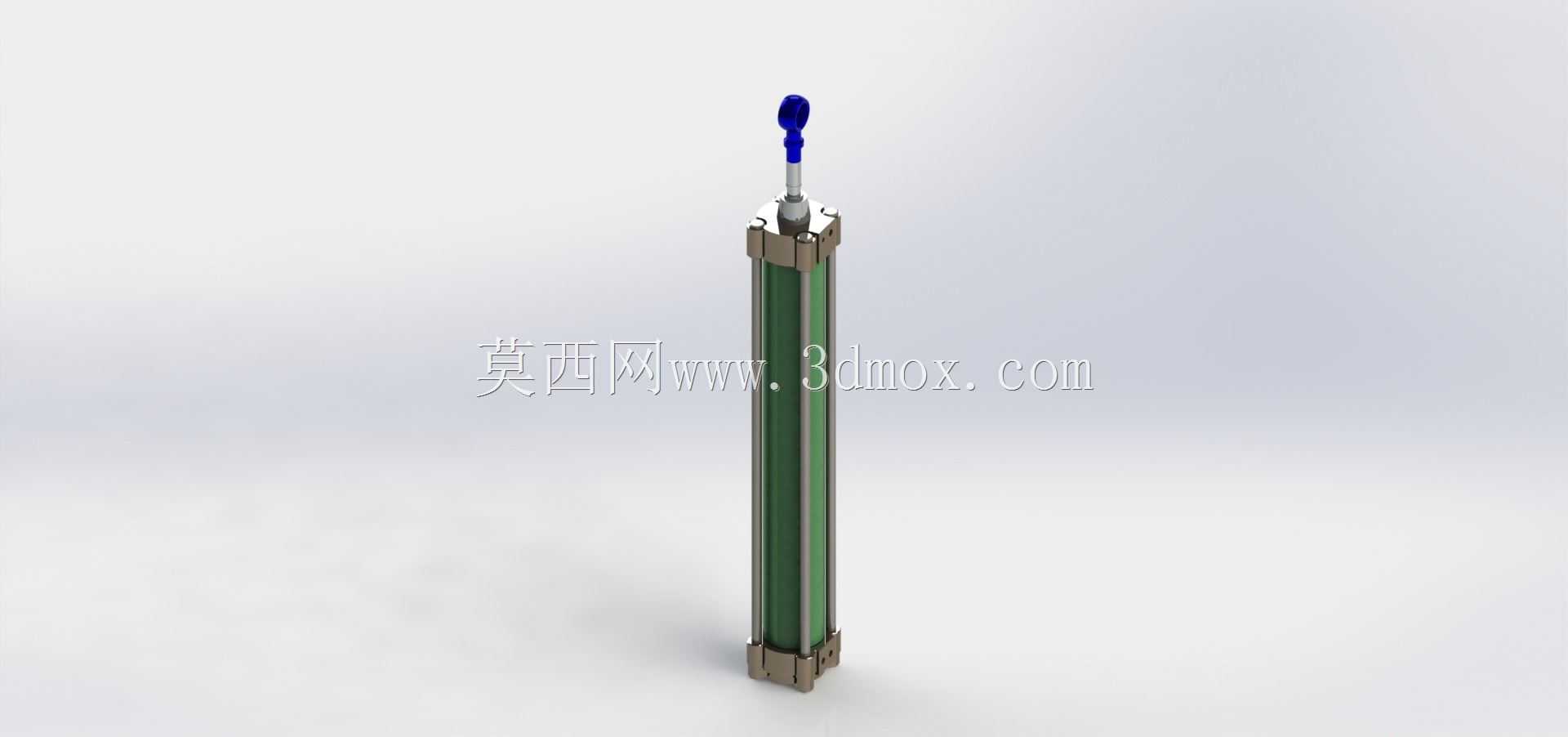

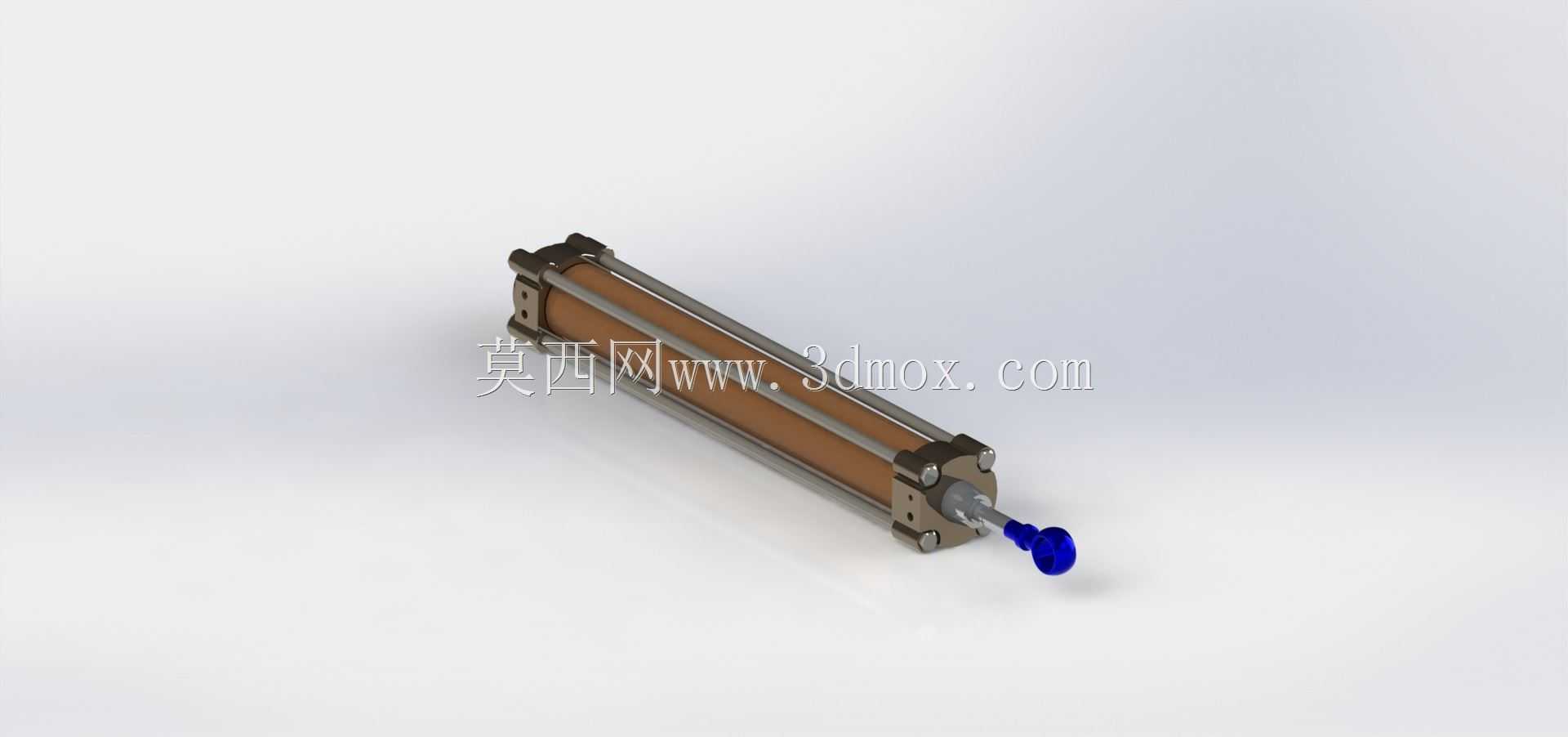

　　设计思路上，这款活塞的整体结构遵循气动元件的模块化设计逻辑，前后端盖采用拉杆式锁紧结构，四根高强度拉杆沿缸筒周向均匀分布，把前后端盖和缸筒牢牢压紧，端盖和缸筒的接触位置加装了静密封件，保证缸筒内部的气压密封性能，不会出现漏气泄压的问题。活塞杆表面做了镀硬铬处理，硬度高、耐磨性能好，外露的活塞杆表面粗糙度低，能减少杆端密封圈的磨损，避免外部灰尘、杂质顺着活塞杆进入缸筒内部，损坏活塞和缸筒内壁。活塞本体上安装了双向耐磨密封圈和导向环，导向环采用低摩擦系数的复合材料，既能给活塞往复运动提供径向支撑，避免活塞和缸筒内壁直接接触出现刮蹭，又能降低运动阻力，让活塞动作更顺滑，不会出现爬行卡顿的问题。杆端的输出接头采用标准外螺纹连接形式，方便和不同的负载连接件对接，用户可以根据实际安装需求，搭配浮动接头、鱼眼接头或是连接法兰，适配不同的安装场景。

　　从外形尺寸和安装边界来看，这款气缸的缸径属于中小规格范畴，适合输出推力在几十到数百牛的工况，整体外形为细长圆柱结构，安装时可以根据工位空间选择前法兰安装、后法兰安装、脚架安装或是中间铰轴安装的方式，安装尺寸符合通用气动元件的安装规范，能和市面上同规格的标准气缸实现互换，不用重新设计安装位，降低设备改造成本。设计时需要注意，长行程气缸水平安装的时候，要考虑活塞杆自重带来的下垂量，必要时要在活塞杆中部加装支撑导向结构，避免活塞杆长期受径向力导致密封件偏磨、漏气，或是活塞杆出现弯曲变形；垂直安装的时候，要考虑负载和活塞杆自重对动作速度的影响，合理搭配排气节流阀调节动作速度，避免活塞快速伸出到行程末端时出现硬冲击，损坏端盖或是连接的负载。另外，这款活塞元件的进出气口设置在前后端盖上，接口为标准内螺纹气口，方便和标准气动快插接头对接，气路布置的时候要预留足够的气管弯曲空间，避免气管弯折导致气路不通，影响气缸的正常动作。在实际选型应用时，要根据负载的重量、动作需要的推力、行程长度、安装方式来确认缸径和行程参数，同时要搭配对应的气源处理元件，保证进入气缸的压缩空气干净、干燥，不含过多水分和杂质，避免杂质进入缸筒加速密封件磨损，延长元件的维护周期。
