1/4-20UNC规格不锈钢螺纹护套结构设计

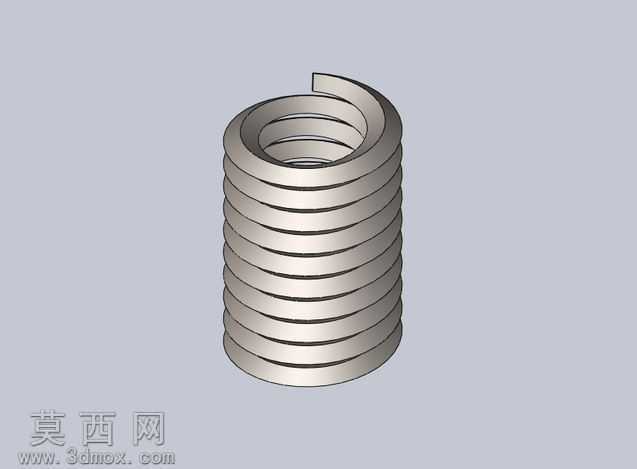

本作品为1/4-20UNC规格的2号长度不锈钢螺纹护套三维建模作品，建模过程严格遵循美制统一螺纹的标准参数规范，首先在三维建模环境中绘制螺旋扫描的基准轨迹，精准匹配1/4-20UNC螺纹每英寸20牙的螺距参数，同时预留螺纹护套安装所需的驱动端弯折结构，确保护套的内外螺纹同轴度误差控制在标准允许范围内。建模时采用螺旋扫描切除与实体叠加结合的方式，先构建菱形截面的钢丝螺旋主体，再对护套上下端的安装引导结构做圆角过渡处理，避免安装过程中出现刮伤基体螺纹、卡滞的问题。材质设定上选用不锈钢材质参数，在渲染环节调整金属粗糙度、反射率参数，还原不锈钢零件的哑光金属质感，同时对螺旋牙型的边缘做细微的倒角处理，还原真实五金零件的加工工艺特征。结构设计层面，该螺纹护套为内外螺纹同心的螺旋弹性结构，安装进入预制的基体螺孔后，可通过自身的弹性胀紧贴合在基体螺纹内壁，一方面能够修复已经滑牙、磨损的内螺纹，另一方面可以在铝、塑料等低强度材质基体上形成高强度的标准内螺纹，分散螺纹连接的应力，提升螺纹连接的抗疲劳性能与使用寿命。设计过程中充分考虑了螺纹护套的实际安装工况，对护套的自由状态外径、安装后内径参数做了精准的参数化约束，确保与1/4-20UNC规格的外螺纹紧固件能够完美适配，同时对驱动端的折角角度做了优化，既保证安装时驱动工具能够顺利带动护套旋入基体，又能在安装到位后通过简单的冲断操作去除驱动端，不影响后续螺栓的拧入。渲染阶段采用柔和的环境光搭配定向补光，清晰展现螺旋结构的层叠关系与牙型细节，通过不同角度的视图展示，完整呈现螺纹护套的整体外形、端部结构与螺旋走向，为该类五金零件的生产加工、装配演示提供精准的三维模型参考。
