汽车传动轴万向接头三维结构设计

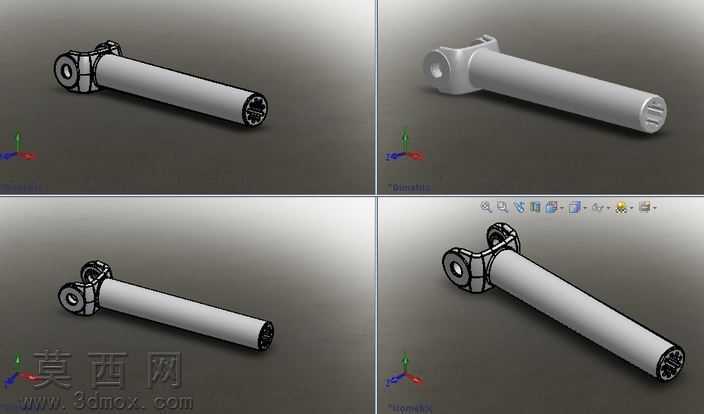

本作品为汽车传动系统用万向接头三维建模作品，采用SolidWorks完成全参数化建模设计，建模过程严格遵循机械传动部件的实际尺寸比例与装配逻辑，完整还原了万向接头搭配传动轴总成的全部结构细节。建模阶段首先搭建十字轴万向节的核心基准，依次完成两端法兰连接盘、十字轴本体、轴承座、轴叉、传动轴管、伸缩花键段等零部件的独立建模，每个零件均添加完整的几何约束与尺寸参数，确保各部件可实现独立编辑修改，方便后续根据不同车型的传动需求调整法兰孔位、轴管长度、万向节摆角范围等关键参数。材质渲染阶段针对不同部件的实际工业用材赋予对应材质属性：两端法兰盘采用调质45号钢材质，渲染时呈现哑光金属磨砂质感，还原锻钢件的表面处理效果；十字轴与轴承部件采用轴承钢材质，添加轻微的金属反光效果，体现精加工表面的光洁度；中间传动轴管分为两段，外层防护段采用黑色橡胶包覆材质，渲染时添加细微的颗粒纹理还原橡胶护套的真实触感，内层伸缩轴段采用镀锌钢材材质，呈现亮银色金属质感，清晰区分不同功能段的材质差异。结构设计上完整还原了万向接头的工作特性：两端万向节可实现一定角度范围内的摆动补偿，适配车辆行驶过程中底盘跳动带来的传动轴角度变化，中间花键伸缩段可实现轴向长度补偿，抵消悬架形变带来的传动距离变化，法兰盘上的连接螺栓孔按照标准法兰规格均匀排布，可直接对接变速箱与驱动桥的连接法兰。建模过程中对所有运动部件添加了合理的装配间隙，避免运动干涉，同时对十字轴轴承部位做了简化处理，既保留结构辨识度又控制模型整体复杂度，方便用于传动系统教学演示、整车装配仿真、零部件选型参考等场景。渲染阶段采用柔和的均匀打光方案，避免金属材质出现过曝反光，清晰展现各部件的轮廓边界与装配关系，背景选用低饱和度浅灰绿色，突出主体模型的结构细节，整体模型装配关系完整，无几何错误，可直接导出用于工程出图、运动仿真、3D打印等后续应用场景。
